EMW3165- WiFi 모듈 속성 및 애플리케이션

Wi-Fi 모듈/ WLAN 모듈은 무선 연결을 통해 인터넷에 액세스하는 데 중요합니다. EMW3165 Wi-Fi 모듈의 기능과 일반적인 애플리케이션을 살펴보겠습니다.

EMW3165란 무엇입니까?

그림 1:WiFi에 연결된 컴퓨터

내장형 저가형 소형 저전력 Wi-Fi 모듈입니다. 또한 이 모듈에는 128KB RAM, Cortex-M4 코어 마이크로컨트롤러 및 512KB 칩 플래시가 있습니다. 또한 이 모듈에는 2M 바이트의 SPI 플래시/온보드 플래시가 있습니다.

또한 모듈은 다양한 디지털 및 아날로그 주변 리소스가 풍부하고 MiCO 플랫폼으로 작동합니다. 따라서 사용자는 MiCO 라이브러리에서 맞춤형 임베디드 Wi-Fi 애플리케이션을 생성할 수 있습니다. TCP/IP 스택 처리 및 Wi-Fi MAC 관리에 편리합니다.

또한 자체 호스팅 WiFi 네트워크 라이브러리가 있습니다. 마지막으로 WiFi 모듈은 클라우드 서비스 및 무선 UART와 같은 일련의 독립적인 펌웨어를 자랑합니다.

모듈 사양

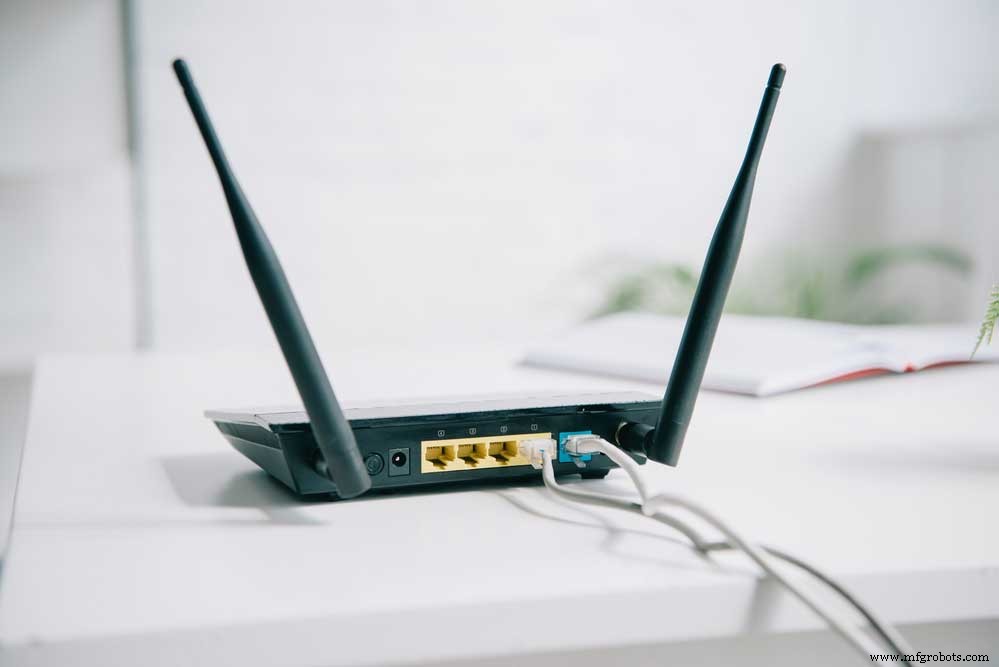

그림 2:인터넷 액세스를 위한 라우터

모듈의 크기는 32mm x 16mm이며 다음과 같은 속성이 있습니다.

• 3v ~ 6v의 작동 전압이 필요하며 22개의 GPIO 모듈 핀이 있습니다.
• 둘째, JTAG 및 SWD 인터페이스와 0.9mm 피치 핀이 있습니다.

Wi-Fi 모듈

• 802.11 n, 802.11 g, 802.11 b를 포함한 다양한 프로토콜을 지원합니다.
• 또한 이 모듈을 사용하면 엔터프라이즈, WPA/WPA2 PSK, WEP 암호화 및 수신기가 -87dBm의 감도를 가질 수 있습니다.
• 또한 EasyLink 지원이 가능하므로 클릭 한 번으로 Wi-Fi 네트워크에 연결할 수 있습니다.
• 마지막으로 EMW3162 Wi-Fi 모듈은 IPEX 커넥터와 내장형 PCB가 있는 외부 안테나를 자랑합니다.

STM32F411CE 마이크로컨트롤러

• STM Cortex-M4는 100MHz의 주파수에서 작동하고 128KB의 RAM을 갖추고 있습니다.
• 둘째, SPI 버스에서 작동하는 2M 외부 플래시 메모리가 있습니다.

EMW3162와 EMW3165의 주요 차이점

그림 3:WiFi 보드 모듈

EMW3162는 120MHz 주파수 Cortex-M3 마이크로컨트롤러에서 작동합니다. 또한 1Mega 바이트의 플래시와 128Kilo의 SRAM이 있습니다. 마지막으로 MxchipWnet 임베디드 Wi-Fi 펌웨어가 있어 광범위한 주변 장치를 사용할 수 있습니다.

대조적으로 EMW3165는 자체 호스팅" WiFi 네트워킹 라이브러리에서 작동하는 STM32F411CE Cortex-M4 마이크로컨트롤러를 갖추고 있습니다. 또한 주변 장치가 풍부하여 임베디드 작업이 가능합니다.

두 번째 차이점은 EMW3165가 EMW3162보다 상대적으로 작다는 것입니다.

하드웨어 차단

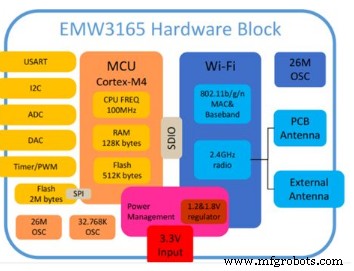

그림 4:EMW3165 하드웨어 블록

EMW3165 애플리케이션

저전력 임베디드 WIFI 모듈은 다음 애플리케이션 구성 요소에 유용합니다.

• 자동차 전자 제품 및 POS(Point of Sale) 시스템
• 산업 자동화 시스템 및 의료 산업
• 빌딩 자동화 시스템 및 스마트 가전 제품에 필수적입니다.

결론

위는 저전력 임베디드 Wi-Fi 모듈의 기능에 대한 자세한 설명입니다. 추가 문의 사항이 있는 경우 당사에 문의해 주시면 기꺼이 도와드리겠습니다.
