금형 소재 선택 완벽 가이드: 냉간/열간/플라스틱 금형재 종합 분석

전통적 금형 소재는 냉간 가공 금형재, 열간 가공 금형재, 플라스틱 금형재로 나뉩니다. 금형 소재 선정 시 내마모성, 인성, 피로 파괴 성능, 고온 성능, 내식성, 열피로 저항성 요구를 충족해야 합니다. 가공 성능 면에서는 단조성, 대절삭량, 저공구마모, 저가공면조도, 산화·탈탄 민감도, 연마성, 경제성 등을 고려해야 합니다.

현대 산업 생산에서 금형은 핵심 기초 공정 장비입니다. 금형 소재와 제조 기술은 성형 제품의 고품질과 장수명을 보장하는 열쇠입니다. 금형 소재 선정은 금형의 구체적 작업 조건과 소재 성능을 종합해 결정해야 합니다.

금형은 자동차, 항공기, 기계전자 제품, 가전, 플라스틱 제품 등 광범위한 산업에 쓰입니다. 금형 소재 종류는 금형 수명에 영향을 미치는 핵심 요인 중 하나입니다.

금형 작업 조건

1. 작업 조건에 따른 금형 소재 선택

(1) 금형 작동 중 받는 충격력에 따라 요구되는 인성이 달라지며, 요구 하중 지지력에 따라 요구 강도도 달라집니다.

(2) 열간 가공 금형과 냉간 가공 금형.

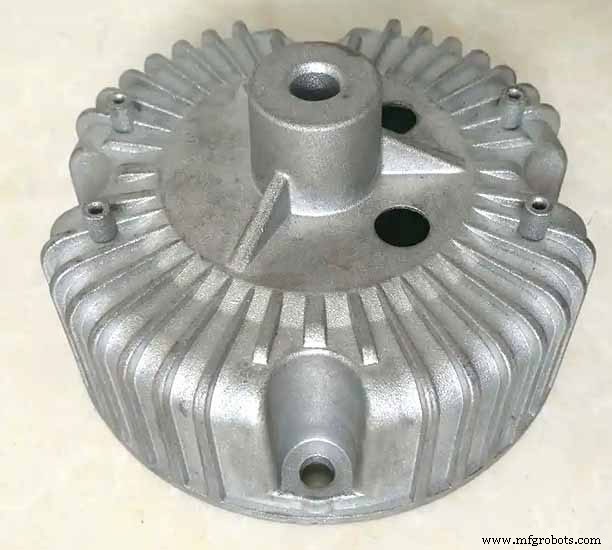

열간 가공 금형은 작업 중 고온과 열응력의 영향을 주로 받습니다. 따라서 열간 금형재는 우수한 피로 저항성과 열안정성이 필요하며, 실제 작업 온도에 맞춰 적절한 열간 금형강을 선정합니다.

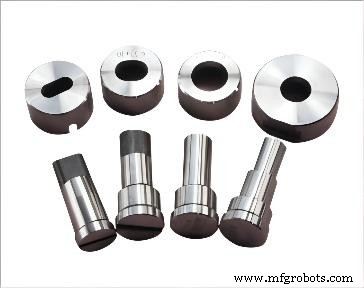

냉간 가공 금형은 충격력과 마찰력의 영향을 주로 받습니다. 따라서 높은 강도, 경도, 인성이 요구되며, 냉간 금형강을 주 소재로 사용합니다.

2. 일반적으로 금형 소재 선정 시 다음 요건을 충족해야 합니다:

(1) 내마모성 (Wear Resistance). 정밀 프레스 금형 캐비티에서 소성 변형되는 블랭크가 캐비티면을 따라 유동·마찰하면 심한 마찰로 금형이 마모 파손됩니다. 내마모성은 금형의 가장 기본적이고 중요한 특성입니다.

경도가 내마모성에 주는 영향이 가장 큽니다. 일반적으로 금형 부품 경도가 높을수록 마모량이 적고 내마모성이 우수합니다. 또한 탄화물의 종류, 양, 형상, 크기, 분포도 내마모성에 영향을 줍니다.

(2) 강한 인성 (Strong Toughness). 정밀 프레스 금형 작업 조건은 대개 열악하며, 큰 충격 하중을 받아 취성 파손되기 쉽습니다. 따라서 높은 강도와 인성이 요구됩니다.

금형 인성은 주로 탄소 함량, 결정립 크기, 조직 상태에 좌우됩니다.

(3) 피로 파괴 성능 (Fatigue Fracture Performance). 정밀 금형 작동 중 순환 응력이 장기간 작용해 피로 파괴가 발생합니다. 저에너지 다중 충격 피로, 인장 피로, 접촉 피로, 굽힘 피로 등이 있습니다.

금형 피로 파괴 성능은 강도, 인성, 경도, 소재 내 비금속 개재물 함량에 따라 달라집니다.

(4) 고온 성능 (High-Temperature Performance). 정밀 금형 작업 온도가 높으면 경도와 강도가 떨어져 조기 마모나 소성 변형 파손이 발생합니다. 금형재는 높은 안티템퍼링 안정성을 지녀 작업 온도에서 높은 경도와 강도를 유지해야 합니다.

(5) 열피로 저항성 (Heat and Cold Fatigue Resistance). 일부 정밀 금형은 작업 중 반복 가열·냉각 상태에 놓이는데, 이로 인해 표면 균열·박리, 마찰 증가, 소성 변형 저해, 치수 정밀도 저하로 금형이 파손됩니다. 열피로는 열간 가공 금형의 주요 파손 형태 중 하나이므로, 이러한 금형은 높은 열피로 저항성이 필요합니다.

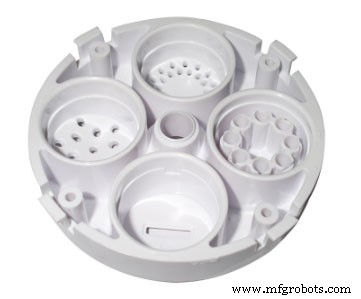

(6) 내식성 (Corrosion Resistance). 플라스틱 금형 등 일부 정밀 금형 작동 시 플라스틱 내 염소, 불소 등 원소가 가열 분해돼 강한 부식성 가스를 생성, 금형 캐비티 표면을 침식해 조도를 높이고 마모 파손을 가속화합니다.

금형 구조적 요인

금형 구조 차이도 소재 선정에 영향을 줍니다. 금형 구조 차이에 따라 다음과 같이 소재를 선정할 수 있습니다:

(1) 금형 정밀도 요구가 높을수록 가공 변형이 작아야 하므로, 구체적 가공 정밀도에 맞춰 변형량이 다른 금형재를 선정합니다.

(2) 금형 열처리 시 단면적에 따라 가열·냉각 속도 균일성이 달라집니다. 단면적이 클수록 균일성이 나빠지므로, 열전도율과 담금질성이 좋은 소재를 선택해 단면 물성 균일성을 확보해야 합니다.

(3) 금형 형상이 단순하고 가공·성형이 쉬우면 저렴한 탄소 공구강을 주재료로 쓸 수 있습니다. 형상이 복잡하면 특정 부위에 응력 집중이 발생하기 쉬우므로, 고성능 합금 소재를 선정하고 합리적인 담금질 공법으로 가공해야 합니다.

금형 소재의 가공 성능 (Process Performance)

금형 소재의 제조성은 제조 원가, 성능, 수명에 직접 영향을 미칩니다.

(1) 단조 성능 (Forging Performance). 열간 가공 금형은 주로 단조로 성형합니다. 단조 온도 범위에서 변형 저항이 낮고 성형성이 좋은 소재가 바람직합니다.

(2) 열처리 가공성 (Heat Treatment Processability). 소재 열처리 공정이 양호해야 하며, 높은 담금질성이 요구됩니다. 대형 단조 금형은 높은 담금질성으로 단면 전체에 걸쳐 기계적 특성을 균일하게 할 수 있습니다. 또한 적당한 냉각 매질로 담금질해 균열·변형 경향을 줄일 수 있어야 합니다. 열처리 중 산화·탈탄 경향과 결정립 성장이 적고, 열처리 변형이 작은 소재가 바람직합니다.

(3) 양호한 가공성 (Good Machinability). 금형 캐비티나 부속품은 주로 절삭이나 EDM으로 성형하므로, 선삭, 밀링, 연삭, EDM 가공성이 좋아야 합니다. 대절삭량과 저공구마모 요건을 충족해야 하며, 수리 용이성을 위해 일정 수준의 용접성도 필요합니다.

(4) 담금질 후 균일하면서도 비교적 높은 표면 경도를 가져야 합니다.

(5) 산화·탈탄 민감도 (Oxidation and Decarburization Sensitivity). 고온 가열 시 내산화성이 좋고 탈탄이 느리며, 가열 분위기에 둔감하고 피팅(pitting)이 잘 생기지 않아야 합니다.

(6) 연마성 (Grindability). 연삭 균열과 연마 상처가 잘 생기지 않아야 합니다.

(7) 담금질 변형·균열 경향 (Quenching Deformation Cracking Tendency). 담금질 온도와 공작물 형상에 둔감하고, 통상 담금질 균열 감수성이 낮아야 합니다.

(8) 금형 소재 선정 시 경제성 요건도 충족해야 합니다.
