nTopology를 사용하여 격자 디자인 레벨업

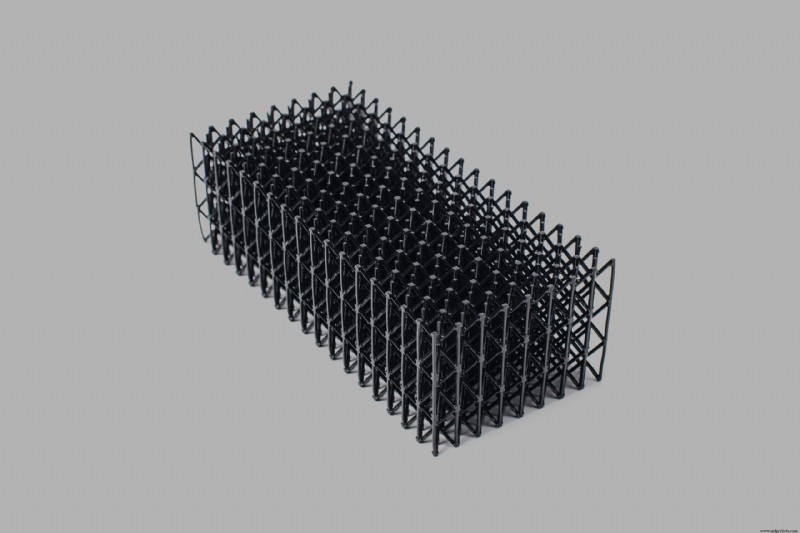

적층 제조의 성장과 함께 반복되는 단위 셀로 구성된 구조인 격자에 대한 많은 소문이 있었습니다. 이전에는 제조가 불가능했지만 이제는 경량화, 폼 교체, 향상된 열 전달, 미학, 소음 및 충격 흡수와 같은 기능에 격자를 활용할 수 있습니다.

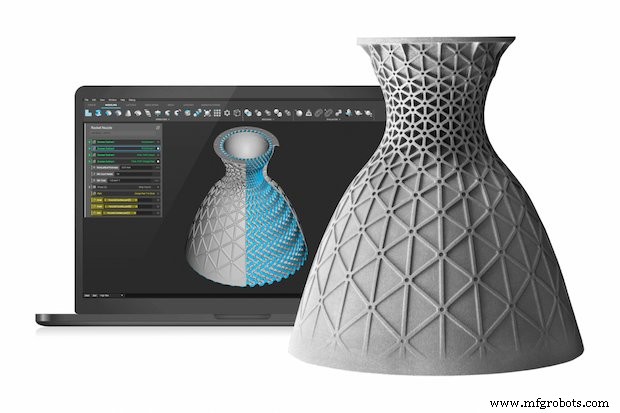

격자를 제조할 수 있는 기계를 갖는 것은 그것을 설계할 수 있는 강력한 소프트웨어 없이는 거의 쓸모가 없습니다. 운 좋게도 고급 모델링 공간에는 많은 혁신이 있었습니다. 새로운 것을 가능하게 하는 한 회사는 nTopology입니다. 다음은 그들의 소프트웨어 nTop Platform이 격자 워크플로의 수준을 높일 수 있는 몇 가지 방법입니다.

컴퓨팅 모델 및 인터페이스

nTop의 사용자 인터페이스와 계산 모델에는 소프트웨어를 매우 효율적으로 만드는 많은 기능이 포함되어 있습니다. 시작하기 위해 매개변수가 아닌 "암시적으로" 기하학을 나타냅니다. 파라메트릭 모델은 기하학적 특징, 구속조건 및 관계를 사용하여 구축되지만 암시적 모델은 연속적인 3차원 수학 필드로 표현되며 후속 CAD 작업은 대표 기능을 변경하여 실행됩니다. 이를 통해 복잡한 형상을 빠르고 쉽게 생성할 수 있습니다.

또한 파일은 매우 가벼워서 빠르게 계산하고 렌더링합니다. 또한 각 작업은 입력을 나타내는 방정식의 수정일 뿐이기 때문에 "업스트림" 기능을 변경한 후 재구축 오류가 발생하는 것은 불가능합니다. 대조적으로 파라메트릭 모델은 업스트림 변경으로 인해 이후 기능에 누락된 제약 조건 또는 참조 기능이 있는 경우 "파괴"되기 쉽습니다.

또한 인터페이스를 통해 고유한 변수를 정의하고 사용자 정의 블록을 생성하여 모델을 쉽게 수정하고 워크플로를 패키지화하여 다른 부품 및 파일에 적용할 수도 있습니다. 예를 들어, 동일한 디자인을 여러 크기로 만드는 경우 기본 부품을 교체하기만 하면 모든 후속 작업이 새 부품에 다시 적용됩니다. 또한 주요 매개변수만 표시하고 규정된 출력을 생성하는 사용자 정의 블록을 생성할 수도 있습니다. 백만 개의 유사한 부품을 격자로 만들어야 한다면 일괄 처리를 자동화하는 Python 스크립트를 작성할 수도 있습니다.

이 민첩성은 격자를 만들 때 특히 유용합니다. 초보자와 숙련된 격자 작업자 모두 인쇄 가능성과 기능을 위해 격자를 다이얼 인하는 데 약간의 실험과 미세 조정이 필요할 수 있습니다. 아래 애니메이션은 격자의 다양한 매개변수를 변경하는 속도를 보여줍니다.

또한 다른 모델링 프로그램에서 기본 CAD를 변경하는 경우 새 부품을 추가할 수 있으며 전체 워크플로가 수정된 형상에 다시 적용됩니다. 이렇게 하면 반복할 때마다 모델을 다시 작성하는 대신 빠르게 이동하고 디자인에 집중할 수 있습니다.

현장 중심 디자인

nTop의 또 다른 강력한 기능은 다른 지오메트리, 가져온 데이터 또는 시뮬레이션 결과와 같은 데이터를 사용하여 지오메트리를 조작하는 기능입니다. 두 개의 구멍이 있는 이 블록을 가져오세요. 이러한 구멍을 보강하려면 구멍의 면을 선택하여 격자 빔 두께를 램프하여 해당 면에서 더 두껍고 구멍에서 설정된 거리에서 최소 두께로 고정되도록 할 수 있습니다.

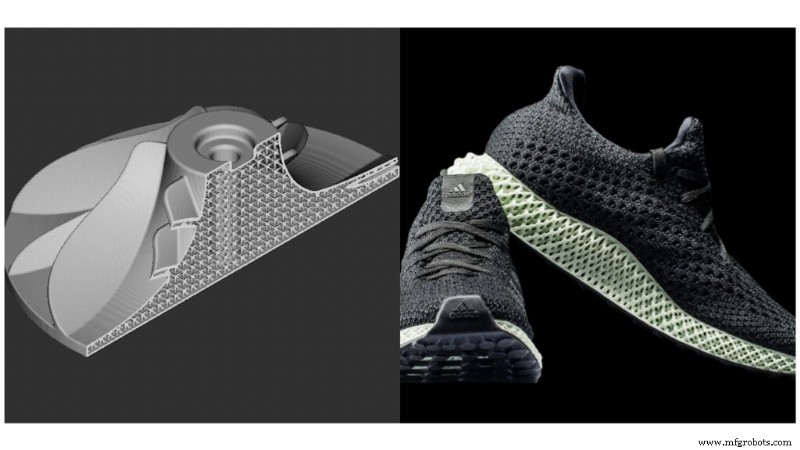

지오메트리를 구동하기 위해 데이터 세트를 가져올 수도 있습니다. 이 예에서 발의 압력 맵은 고압 지점에서 빔 두께를 늘리거나 단위 셀 밀도를 높이는 데 사용되는 포인트 맵으로 가져옵니다. 이 소프트웨어에는 FEA(유한 요소 분석) 기능이 내장되어 있어 시뮬레이션 데이터를 생성하여 피드백을 제공하고 설계를 추진할 수 있습니다. 시뮬레이션 기반 설계에서 시뮬레이션 기반 설계로 전환함으로써 엔지니어는 설계 속도를 높이고 더 나은 성능의 부품을 생산할 수 있습니다. 예를 들어, 아래의 워크플로는 신발 중창의 대량 맞춤화를 가능하게 합니다. 맞춤형 압력 지도를 가져오면 고유한 격자 무늬 깔창이 빠르게 생성되어 편안함을 극대화합니다.

이러한 예는 nTop의 힘의 표면을 긁는 것일 뿐입니다. 여기 Fast Radius에는 nTop 전문가 팀이 있으며 귀하의 응용 프로그램에 대한 고급 모델링 소프트웨어의 힘을 발견하는 데 도움을 드리고자 합니다. 시작하려면 저희에게 연락하십시오.

격자 및 컴퓨터 공학에 대해 더 알고 싶으십니까? 격자 설계 고려 사항, 기계적 특성, 기계적 응답 및 생성 설계 팁에 대한 기사를 보려면 리소스 센터를 방문하십시오.
