산업용 유체 시스템에 적합한 밸브 선택: 실용 가이드

산업용 유체 시스템에 적합한 밸브 선택 방법

Joe Bush, 수석 제품 관리자, Swagelok

밸브 선택은 산업, 배관 및 계장 시스템의 적절한 설계 및 유지보수 관행의 중요한 부분입니다. 특정 애플리케이션에 적합한 밸브가 없으면 운영자는 부적절하거나 열악한 유체 시스템 성능, 가동 중단 증가, 피할 수 있는 안전 위험에 직면할 수 있습니다.

밸브는 일반적으로 초기 유체 시스템 설계 중에 선택됩니다. 시스템 수명 내내 유지보수 기술자는 일반적으로 시스템에서 이미 발견된 것과 같은 유형으로 밸브와 대부분의 다른 구성 요소를 교체할 것입니다. 이는 처음부터 올바른 밸브를 선택하는 것이 더욱 중요하게 만들며, 나중에 밸브를 조기에 교체해야 할 필요성을 피하는 데 도움이 될 수 있습니다.

어떻게 올바른 선택을 할 수 있을까요?

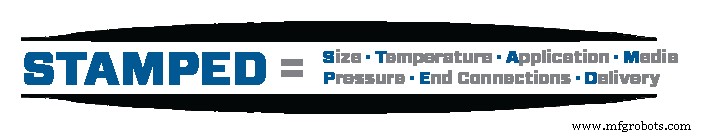

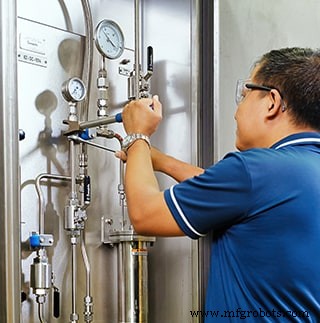

적절한 밸브 선택을 위해 설계자와 기술자는 STAMPED 방법을 따를 수 있습니다. 이는 Size(크기), Temperature(온도), Application(애플리케이션), Media(유체), Pressure(압력), Ends or fittings(끝 연결/피팅), Delivery(납기)를 고려합니다. 이러한 각 운영 조건을 철저히 고려하면 산업 유체 및 분석 샘플링 시스템 전문가를 올바른 밸브 선택으로 안내할 수 있습니다.

여기 STAMPED를 귀사의 유체 시스템 설계에 적용하는 방법이 있습니다:

S: 크기(Size)

밸브의 크기는 유량 용량을 결정하며 시스템의 원하는(또는 필요한) 유량에 상응해야 합니다. 제조업체는 유량 계수(C_v)를 제공하며, 이는 밸브 전체의 압력 강하와 해당 유량 사이의 관계를 나타냅니다.

유량 계수 또는 C_v는 밸브를 가로질러 1psi 압력 강하가 있고 온도가 60°F일 때 밸브를 통해 흐르는 미국 갤런/분 단위의 물 양입니다. 가스와 같은 압축성 유체의 경우 C_v 매개변수를 사용하여 유량을 계산하고 예측하는 것이 더 복잡하지만, 여전히 주어진 애플리케이션에 대한 밸브 크기를 결정하는 효과적인 수단을 제공합니다.

C_v에 영향을 미치는 밸브 설계 요소에는 유로의 크기와 형상이 포함됩니다. 밸브의 오리피스 크기는 유체를 통한 흐름에 영향을 미칩니다. 오리피스가 클수록 잠재적 유량 용량이 커집니다. 다양한 유형의 밸브에서 오리피스는 상당히 다를 수 있습니다. 예를 들어, 볼 밸브는 최소 유동 저항을 제공하지만, 니들 밸브는 유동을 제한하거나 늦출 수 있습니다. 이들은 선택 과정에서 고려해야 할 사항입니다.

의심스러울 때 제조업체에 문의하십시오. 좋은 제조업체는 귀사가 필요로 하는 밸브 크기를 결정하는 데 도움을 줄 것입니다. 이 목적을 위해 Swagelok은 올바른 밸브를 선택하는 데 시작점으로 사용할 수 있는 편리한 C_v 계산기를 제공합니다.

T: 온도(Temperature)

밸브가 작동할 온도를 염두에 두십시오. 여기에는 밸브가 제어하는 데 도움이 될 시스템 유체의 온도와 주변 환경의 주변 작동 온도가 모두 포함됩니다. 스스로에게 물어보십시오: "이 온도가 일정할 것인가, 아니면 자주 변할 것인가?" 이러한 조건은 밸브 선택이나 예방적 유지보수 수행 빈도에 영향을 미칠 수 있습니다.

씰링 소재가 팽창하고 수축하게 할 수 있는 온도 변동을 고려하십시오. 또한 금속 구성 요소는 고온에서 강도를 잃을 수 있으며, 압력 등급을 낮출 수 있습니다. 밸브가 극한에서 완전히 테스트되었는지 제조업체에 확인하는 것이 중요합니다.

A: 애플리케이션(Application)

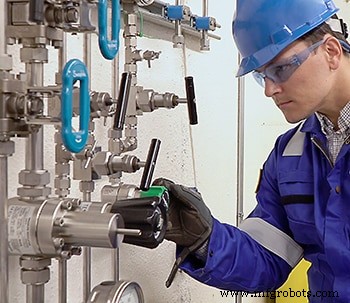

귀사 시스템에서 밸브가 무엇을 해야 하는지 고려하십시오. 흐름을 시작하거나 중지해야 합니까? 유량 수준을 조절해야 합니까? 흐름 방향을 제어해야 합니까? 시스템을 과압력으로부터 보호해야 합니까?

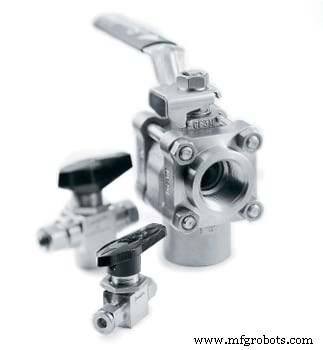

이 질문들에 대한 답변이 귀사 설계에 선택할 밸브 유형을 안내할 것입니다. 다시 간단한 양방향 볼 밸브를 예로 들어 보겠습니다. 다른 제조업체의 일부 볼 밸브는 스로틀링 기능을 제공할 수 있지만, 대부분의 볼 밸브는 스로틀링 또는 유량 조절에 사용되어서는 안 되며 완전히 열리거나 완전히 닫힌 위치에서 사용되도록 의도되었습니다. 귀사의 목표가 스로틀링 또는 유량 조절이라면, 더 나은 옵션은 니들 밸브 또는 미터링 밸브일 수 있습니다. 이 기사에서 밸브 기능과 유형에 대해 더 자세히 알아볼 수 있습니다.

M: 유체(Media)

귀사 시스템 내부의 공정 유체는 올바른 소재 구성의 올바른 밸브를 선택할 때 신중하게 고려되어야 합니다. 시스템 유체가 밸브 본체, 시트, 스템 팁 및 기타 부드러운 소재를 구성하는 소재와 호환되는지 확인하십시오. 호환되지 않으면 부식 문제, 취성화 또는 응력 부식 균열로 이어질 수 있으며, 이 모든 것은 안전 위험뿐만 아니라 비용이 많이 드는 생산 문제를 야기할 수 있습니다.

온도와 마찬가지로, 밸브가 서비스에 투입될 위치도 고려해야 합니다. 기후 제어 환경(예: 플랜트 내부 또는 가열된 계기 인클로저)에서 작동합니까? 직사광선, 비, 눈, 서리, 얼음, 온도 변동과 같은 요소에 노출된 실외에서 작동합니까? 상당한 염화물 노출이 있는 해양 환경입니까? 밸브와 그 구성 요소는 다양한 소재로 제공됩니다. 이러한 요소에 가장 적합한 것을 선택하여 밸브의 수명과 기능을 극대화하십시오.

P: 압력(Pressure)

압력은 밸브 선택에서 또 다른 중요한 고려 사항입니다. 이 용어가 사용되는 두 가지 다른 맥락에 유의하십시오:

• 작동 압력(Working pressure): 시스템의 정상 작동 압력.
• 설계 압력(Design pressure): 밸브 제조업체가 제공하는 최대 압력 한도; 제어된 테스트 조건에서 수행하지 않는 한, 어떤 유체 시스템 구성 요소의 설계 압력도 초과하지 마십시오.

유체 시스템의 압력 제한은 가장 낮은 등급의 구성 요소를 기반으로 합니다. 밸브를 선택할 때 이것을 기억하십시오. 공정 유체의 압력과 온도는 구성 요소 성능에 상당한 영향을 미칩니다. 선택한 밸브는 필요할 때 그리고 광범위한 온도와 압력 하에서 압력을 유지하고 작동해야 합니다. 설계, 소재 선택 및 검증은 모두 밸브 성능의 중요한 측면입니다. 또한 압력과 온도는 서로에게 상당한 영향을 미칩니다. 일반적으로 공정 유체의 온도가 증가하면 작동 압력 등급은 감소합니다.

E: 끝 연결(End Connections)

밸브는 다양한 끝 연결과 함께 제공됩니다. 이들은 일체형 튜브 피팅, 파이프 나사, 파이프 플랜지, 용접 끝 등이 될 수 있습니다. 전통적으로 밸브 구성과 관련되지 않지만, 끝 연결 선택은 밸브의 전체 구성과 누출 없는 시스템을 유지하는 능력에 중요합니다. 귀사의 끝 연결이 시스템 압력과 온도에 적합하고 올바르게 크기가 조정되었는지 확인하십시오. 올바른 끝 연결은 설치를 단순화하고 추가 누출 지점을 피할 수 있습니다.

D: 납기(Delivery)

이러한 각 요소를 고려하고 귀사 애플리케이션에 가장 적합한 밸브를 선택한 후, 스스로에게 물어보십시오: "내 밸브가 언제 필요합니까? 몇 개가 필요합니까?"

정시 납품과 신뢰할 수 있는 공급은 다른 어떤 요소만큼이나 귀사 유체 시스템을 운영 가능하고 효율적으로 유지하는 데 중요합니다. STAMPED 방법의 마지막 단계로, 공급업체를 검증하십시오. 그들은 귀사가 필요할 때 필요한 부품을 제공할 수 있습니까? 접근 가능합니까? 귀사의 시스템 필요를 이해하기 위해 귀사와 협력할 것입니까?

밸브 선택은 안전하고 효율적인 유체 시스템 설계에 필수적입니다. 밸브 선택 및 유체 시스템 설계에 대한 더 심층적인 정보를 배우는 데 관심이 있으십니까? 작업 설계 지식을 향상시키기 위해 우리 교육 과정 중 하나에 참석하는 것을 고려하십시오. 오늘 다가오는 가상 과정에 대해 자세히 알아보십시오:

Joe Bush는 Swagelok의 수석 제품 관리자이며, 일반 산업용 밸브 제품 라인의 장기 비전과 전략을 설정하는 책임을 맡고 있습니다. Swagelok에서 26년 동안 고순도 서비스 그룹의 기술 서비스 리더십, 수석 가격 분석가, 석유 및 가스 시장 관리자 등 다양한 경험을 쌓았습니다.
