전문가 가이드: 최적의 성능을 위한 올바른 호스 보강재 선택

호스 보강재 101: 애플리케이션에 강력한 선택을 하는 방법

더그 노드스트롬(Doug Nordstrom), 선임 제품 관리자, 호스 제품, 스웨즈락

유체 시스템에 적합한 산업용 호스를 선택하려면 매체 압력, 매체 및 주변 환경 온도, 유량 등 다양한 요소를 신중하게 고려해야 합니다. 호스가 특정 시스템 요구사항을 충족하는 능력은 주로 애플리케이션 조건을 견디도록 적절히 등급이 매겨진 호스 구성 요소의 최적화된 조합을 선택하는 데 달려 있습니다.

고려해야 할 주요 산업용 호스 구성 요소 중 하나는 호스 보강층입니다. 호스의 코어만으로는 매우 낮은 압력만 견딜 수 있습니다. 보강층은 코어 튜브에 축방향과 종방향 강도를 부여하여 호스가 애플리케이션의 요구를 견딜 수 있도록 돕습니다.

호스 수명에 기여하는 요소는 많지만, 강력한 보강층을 가진 호스를 선택하는 것은 중요한 요소 중 하나입니다. 사용 가능한 모든 보강재가 동일하지는 않습니다. 호스 공급업체와 협력하여 애플리케이션에 가장 적합한 선택을 할 때 고려해야 할 몇 가지 중요한 보강층 특성은 다음과 같습니다:

보강 스타일

호스 보강층은 특정 재질(일반적으로 섬유, 스테인리스강, 또는 일종의 플라스틱)의 와이어로 구성됩니다. 업계에서 가장 일반적으로 볼 수 있는 두 가지 스타일은 코일형과 브레이드형입니다.

코일형 보강(Coiled reinforcements)은 일반적으로 제조가 더 쉽지만 브레이드형 제품의 강도를 갖추지 못하는 경우가 많습니다. 호스가 가압되면 코일형 보강은 스스로 풀리려는 경향이 있어 호스 코어와 커버를 모두 찢습니다. 이 과정이 발생하면 고장은 불가피합니다. 코일형 보강은 단기적으로는 비용 효율적일 수 있지만, 특히 고압에서는 좋은 수명을 제공하지 못하는 경우가 많습니다. 스웨즈락은 이 때문에 코일형 보강 호스를 생산하지 않습니다.

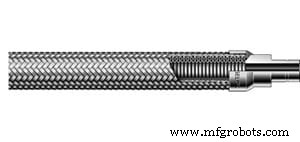

브레이드형 보강(Braided reinforcements)은 대조적으로 보강 와이어를 훨씬 더 강하고 탄력 있는 구성으로 결합합니다. 코일형 보강과 달리 브레이드 옵션은 호스가 가압될 때 풀리지 않습니다. 이 구성은 호스가 가압을 더 안정적으로 견디고 더 큰 수명을 제공하도록 돕습니다.

호스 공급업체에 보강 스타일을 문의하고 더 강력하고 브레이드된 보강을 찾는 것은 빈번한 호스 교체에 드는 시간, 노동력, 비용을 절약하는 데 도움이 될 수 있습니다. 호스는 모든 유체 시스템에서 운영상 마모가 발생하므로 정기적인 유지보수와 가끔 교체가 필요합니다. 이는 차량의 타이어와 비슷하게 생각할 수 있습니다. 아무도 타이어가 영원히 지속되기를 기대하며 차를 사지 않지만, 더 높은 품질의 제품을 선택하면 더 큰 수명으로 이어질 수 있습니다. 유체 시스템에서 고품질 호스는 상당한 유지보수 및 운영상의 이점을 가져올 수 있습니다.

보강 재질

다음으로 올바른 유형의 보강 재질을 고려해야 합니다. 앞서 언급했듯이 호스 보강재는 섬유, 스테인리스강, 플라스틱 또는 기타 재질로 제공됩니다. 각각은 호스의 최종 사용 성능 특성에 고유한 영향을 미칩니다.

애플리케이션 요구사항이 종종 보강 재질의 선택을 가이드하며, 호스 코어, 커버, 엔드 연결을 구성하는 재질과 함께 고려됩니다. 예를 들어, 보완적인 코어 재질과 짝을 이룬 스테인리스강 브레이드 보강층은 뛰어난 압력 및 온도 저항을 제공합니다. 그러나 스테인리스강 브레이드 호스는 가압이 일정하지 않은 애플리케이션(유압 장비 작동 등)에서 적절한 유연성이나 동적 성능을 제공하지 못할 수 있습니다.

올바른 호스 보강 재질을 선택할 때 또 다른 중요한 고려사항은 전도성입니다. 이는 특정 애플리케이션에서는 바람직하지만 다른 애플리케이션에서는 상당한 안전 또는 성능 위험을 초래할 수 있습니다. 브레이드 금속 보강층이 있는 호스는 전도성이 있어 한 끝에서 다른 끝으로 큰 전자 전류 흐름을 허용합니다. 양 끝이 전기적으로 분리되어야 하는 경우 호스는 비전도성이어야 합니다. 비금속 보강층과 보완적인 코어가 여기에서 더 나은 선택이 될 것입니다.

다른 브레이드 재질은 서로 다른 가격대를 형성합니다. 애플리케이션이 섬유 브레이드 또는 스테인리스강 브레이드 중 어느 것을 사용해도 허용된다면, 스테인리스강이 더 높은 가격대일 수 있지만 전체 후프 강도와 꼬임 저항에 더 크게 기여하여 더 오래 지속되는 성능에 기여할 수도 있습니다. 애플리케이션에 가장 적합한 가치를 결정하는 데 도움을 줄 수 있는 호스 공급업체와 협력적으로 작업하는 것이 유익하며, 비용 효율적으로 일관되고 신뢰할 수 있는 성능을 달성하는 데 도움이 됩니다.

브레이드 설계

브레이드는 다양한 와이어 두께와 피치 각도로 제공될 수 있으며, 이는 유연성, 강도(압력 등급), 온도 성능 및 기타 여러 요소에 영향을 미칩니다. 브레이드는 최상의 성능과 가치를 제공하기 위해 코어 재질과도 보완적이어야 합니다.

예를 들어, 주름진 금속 코어는 호스에 자체적으로 상당한 후프 강도를 부여합니다. 보완적인 브레이드 보강 설계는 더 평평해야 하며, 코어가 직경 방향이 아닌 길이 방향으로 늘어나는 것에 대한 더 큰 저항을 제공해야 합니다. 여기에서 브레이드 와이어가 서로 교차하는 각도는 애플리케이션의 필요에 따라 다른 성능 특성을 제공할 수 있습니다.

다른 곳에서는 브레이드 와이어 자체의 특성이 호스 성능에 영향을 미칠 수 있습니다. 일부 보강 브레이드는 더 적고 두꺼운 와이어로 구성됩니다. 이러한 유형의 브레이드는 제조가 더 쉽지만, 결과적으로 호스는 일반적으로 유연성이 제한됩니다. 많은 얇은 와이어로 구성된 보강 브레이드는 강도와 압력 저항을 손상시키지 않으면서 더 바람직한 수준의 유연성을 제공할 수 있습니다.

모든 호스가 동일하게 만들어지지 않습니다

중요한 산업용 유체 시스템 애플리케이션용 모든 호스가 동일한 높은 표준으로 제조되는 것은 아닙니다. 보강 브레이딩의 다양한 품질은 그 이유 중 하나일 뿐입니다. 보강 브레이드와 그것이 전체 호스 성능에 미치는 영향에 대한 실무 지식을 통해 운영자는 시스템에서 가능한 최고 수준의 성능과 신뢰성을 달성할 수 있도록 더 잘 준비할 수 있습니다. 호스 설계에 대해 협력할 의향이 있는 호스 공급업체와의 관계를 유지하는 것도 도움이 됩니다.

시설에서 호스 선택을 최적화하는 방법에 대해 더 알고 싶으시다면, 스웨즈락^® 에센셜 교육이 좋은 출발점입니다. 당사의 호스 자문 서비스 팀은 호스 선택, 설치, 검사 및 유지보수 절차에 대한 지침을 제공하여 호스 수명과 성능을 개선하는 데 협력할 수도 있습니다. 호스 교육, 서비스 또는 기타 질문에 대한 자세한 내용은 지역 공인 스웨즈락 영업 및 서비스 센터에 문의하십시오.

더그 노드스트롬은 스웨즈락의 호스 제품 선임 제품 관리자입니다. 그는 25년 넘게 회사에 근무해 왔습니다.
