리버스 엔지니어링 완벽 가이드: 기계 설계에서 언제, 왜 활용하는가?

기술이나 공정을 혁신하고 개선하려면 설계자는 기존 시스템에 대한 깊이 있는 지식을 가져야 합니다. 자신이 오리지널 설계에 관여했거나 리버스 엔지니어링 원칙을 적용했거나 둘 다일 것입니다.

리버스 엔지니어링 방법론은 소프트웨어, 의학, 화학 등 광범위한 분야에 적용 가능하지만, 이 글에서는 기계 공학과 CNC 관련 응용에 초점을 맞춥니다.

리버스 엔지니어링이란?

가장 기본적으로 리버스 엔지니어링은 무언가를 분해해 구성 요소 단위로 분석함으로써 그것이 어떻게 작동하고 왜 그렇게 설계되었는지 알아내는 과정입니다. 적용 맥락에 따라 다음 추가 단계 중 일부 또는 전부가 '리버스 엔지니어링' 분류에 포함될 수 있습니다.

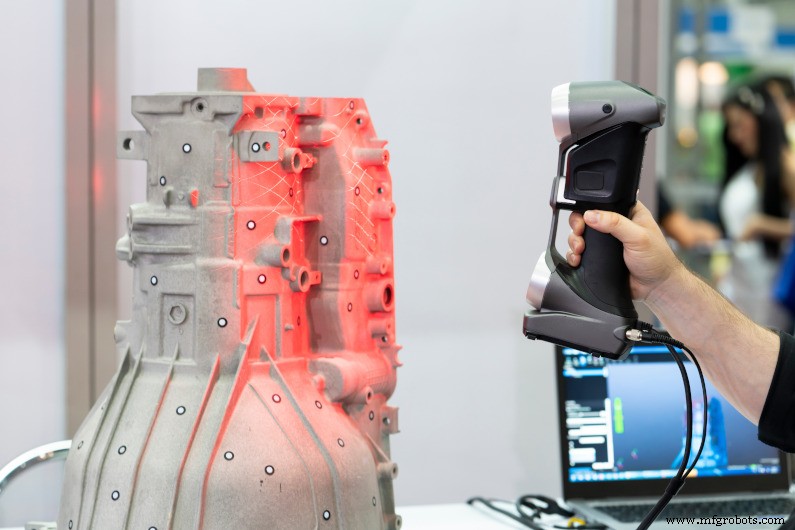

• 어셈블리 내 구성요소의 치수와 위치를 측정하고 기록, 요즘은 주로 3D 스캐닝 기술로 수행
• 컴퓨터 지원 설계(CAD) 기록 또는 전통적으로 종이 도면을 통한 시각적 표현 생성
• 향후 제품 반복 설계 최적화를 위해 필요한 경우 구성요소 재설계 및 교체
• 어셈블리 또는 특정 구성요소 재생산, CNC 가공, 3D 프린팅, 우레탄 캐스팅 등 쾌속 조형 기술 활용 포함

경험 많은 전문가가 수행할 때, 손상된 장비 부품 교체, 제품 및 기계 설계 개선, 기타 엔지니어링 목표 달성에 적용할 수 있는 가치 있는 실천입니다.

리버스 엔지니어링은 윤리적인가?

리버스 엔지니어링은 제품 혁신과 개발의 근본적인 측면이자, 성공적인 유지보수 및 서비스 활동의 핵심이지만, 이것이 윤리적인 관행인지에 대한 의문이 흔히 제기됩니다. 짧은 답은 '경우에 따라 다르다'입니다.

특허와 저작권으로 보호받는 제품은 비윤리적 리버스 엔지니어링으로부터 법적으로 보호받습니다. 소프트웨어를 예로 들면, 많은 상용 소프트웨어 라이선스는 디지털 제품의 리버스 엔지니어링을 금지합니다. 자유롭게 배포하거나 재판매되어 개발자가 쏟은 시간과 노력이 무위로 돌아갈 수 있기 때문입니다.

반면 특정 소프트웨어 애플리케이션에서는 중요할 수 있습니다. 예컨대 자사 제품이 다른 애플리케이션과 원활하게 통합되도록 하거나, 악성코드를 이해하고 대응하기 위해서입니다.

상황에 따라 많은 리버스 엔지니어링 활용이 예상되거나 심지어 권장되지만, 단순히 상용 제품을 그대로 복제해 재판매하는 데 써서는 안 됩니다.

리버스 엔지니어링 5대 활용 사례

기계 공학과 CNC 가공 범위 내에서 리버스 엔지니어링은 여러 활용 사례로 분류됩니다. 대상 제품이나 장비에 따라 이 응용들은 교차하거나 중첩될 수 있습니다.

1) 단종 부품

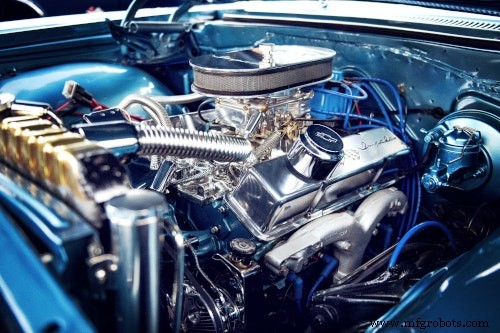

취미로 빈티지 기계(클래식카 등)를 복원하거나, 노후 장비 수리를 위해 예비 부품 재고가 떨어진 생산 설비에서는 오리지널 부품을 조달할 수 없는 경우가 많습니다.

기업이 문을 닫거나 OEM(원래 장비 제조사)이 신모델로 전환해 구모델 교체 부품 생산을 중단할 수 있습니다. 어느 쪽이든 필요 부품이나 구성요소를 식별하고 조달하는 유일한 길은 리버스 엔지니어링일 수 있습니다. OEM과 협력하거나 독립 서비스 제공업체와 진행할 수 있습니다.

2) 맞춤형 통합 및 업그레이드

의료진이 환자 맞춤형 임플란트와 보조기를 의뢰하거나, 기계에 애드온을 장착해 개조하려는 경우, 리버스 엔지니어링은 기존 구조물과 완벽한 핏을 얻는 방법을 이해하는 데 도움을 줍니다. 이는 원활한 통합과 성능 문제 예방에 필수적입니다.

설계자는 레이저 스캐너와 3D 측정기(CMM) 같은 3D 스캐닝 기술을 적용해 신구 부품의 결합 면을 정밀 측정하고 매칭하는 경우가 많습니다. 이类 리버스 엔지니어링의 다른 예로는 애프터마켓 자동차 부품, 레거시 시스템과 신기기 통합 시스템(아날로그 생산 기계에 스마트 디바이스와 센서 추가 등)이 있습니다.

3) 고장 분석 및 성능 진단

기계가 고장 나거나 오작동, 저성능을 보일 때, 리버스 엔지니어링 원칙을 적용하면 비용을 절약하고 운영 효율을 개선할 수 있습니다. 비싸거나 조달 어려운 장비를 교체하는 대신, 고장 분석을 수행해 문제 원인을 파악할 수 있습니다. 이 정보로 장비를 수리해 가동시키고, 재발 방지에도 활용할 수 있습니다.

예를 들어 가압 장비 고장 분석 후, 엔지니어가 밸브가 부식성이나 마모성 물질 노출로 조기 고장났음을 밝혀낼 수 있습니다. 기계 전체를 교체하는 대신 새는 밸브만 교체해 다운타임과 수리비를 최소화합니다.

밸브가 조기 고장났다면, 엔지니어는 내식성이나 내마모성이 더 강한 교체품으로 기계 수명을 연장할 수도 있고, 부식성 화학물질 노출 제거 등 운전 조건을 변경할 수도 있습니다.

하지만 주의해야 합니다. OEM이 해당 밸브나 다른 부품을 시스템 다른 부분의 페일세이프로 의도했을 수 있습니다. 구성요소 재설계는 잠재적으로 안전과 전체 장비 수명을 해칠 수 있습니다.

4) 잃어버린 설계 복원

비즈니스 제품이 시간이 지나며 진화하면, 도면이 분실되거나 훼손되고, 디지털 파일이 잘못 보관되거나 손상되고, 원래 설계자나 제작자가 떠나 지식 공백이 생길 수 있습니다. 리버스 엔지니어링은 팀이 구형 레거시 제품의 설계 정보를 복구하는 데 도움을 줍니다. 예를 들어, 시간이 지나며 단계적으로 폐기된 제품의 구형 기능을 특정 프로젝트 요구에 맞춰 되살려야 할 때 특히 유용합니다.

5) 역사 연구 및 보존

리버스 엔지니어링의 또 다른 흥미로운 응용은 문화적, 역사적 물품의 연구와 보존입니다. 고대 공학의 경이 이해부터 디지털 및 3D 프린팅 유물 재현까지, 현대 리버스 엔지니어링 원칙과 기술은 지식 아카이브 구축과 과거 이해에 매우 귀중합니다.

흥미로운 사례 중 하나는 고대 그리스 시대의 것으로 알려진 안티키테라 메커니즘입니다. 가장 오래된 기계식 아날로그 컴퓨터 사례 중 하나로 꼽힙니다. X선 단층촬영 등 현대 기술로 심하게 부식된 조각들과 내부 부품을 시각화해, 역사학자와 과학자들은 장치 내부를 밝혀내고 작동 시연용 복제품을 리버스 엔지니어링했습니다.

업계 전문가와 함께하는 리버스 엔지니어링

리버스 엔지니어링은 설계자와 취미가들이 장비에 대해 더 알아보고 수리하거나 개선하는 데 귀중한 과정입니다. 하지만 제품이나 기계에 대한 깊이 있는 지식을 가진 업계 전문가만 리버스 엔지니어링 활동에 참여해야 한다는 점을 명심해야 합니다.

업계 전문가는 경험 없는 설계자보다 더 빠르고, 안전하고, 정확하게 작업합니다. 무경험자는 분해 중 희귀하고 비싼 장비를 영구 손상시키거나 핵심 통찰을 놓칠 위험이 있습니다. Gensun에 연락해 리버스 엔지니어링과 쾌속 조형 니즈를 어떻게 충족할 수 있는지 상담하세요.
