CNC 기계

구성품 및 소모품

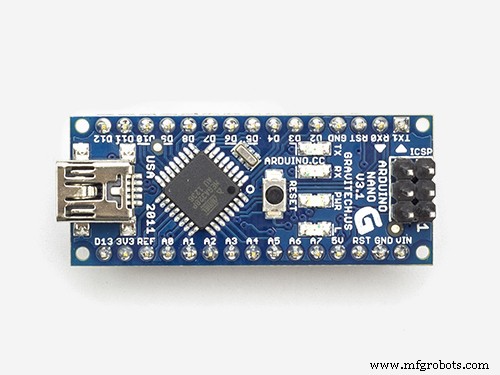

Arduino Nano R3

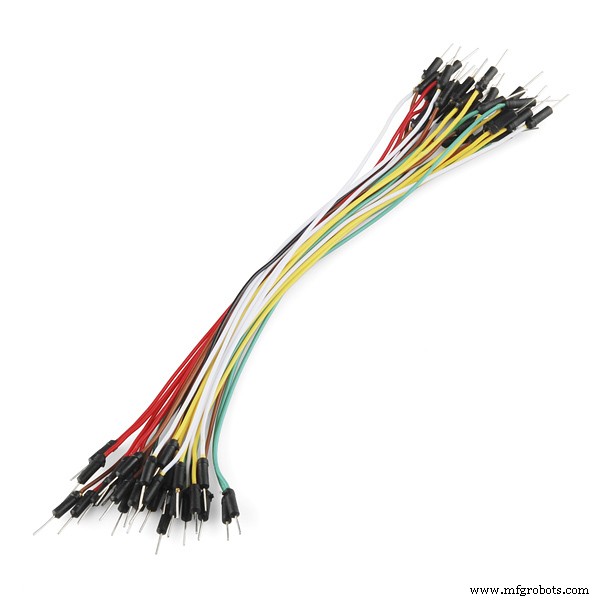

점퍼 와이어(일반)

OpenBuilds 알루미늄 스페이서

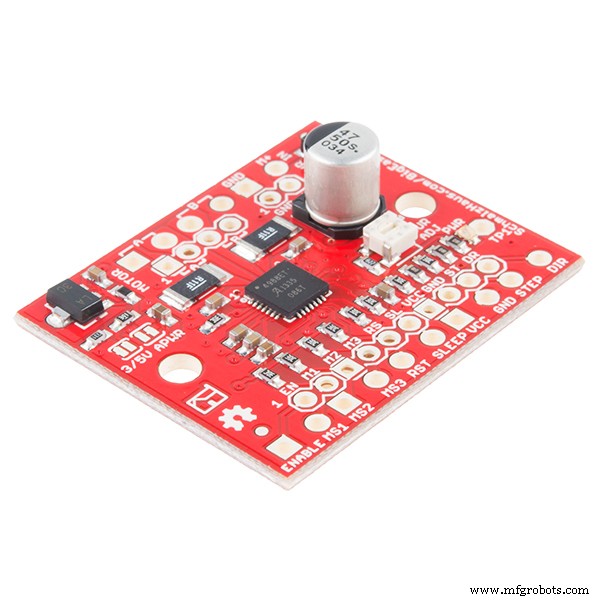

SparkFun 스테퍼 모터 드라이버 보드 A4988

이 프로젝트 정보

프로젝트 소개

이 프로젝트에서 우리는 오래된 PC CD-Rom에서 부품을 청소하고 G-Code에서 실행되는 Arduino를 사용하여 완벽하게 작동하는 CNC 기계를 구축할 것입니다.

자세한 정보와 Arduino 및 Raspberry Pi 관련 프로젝트를 보려면 내 웹사이트 https://www.neuralnetworks26.com/

으로 이동하십시오.

https://www.facebook.com/Neural.Networks26/

의 공식 신경망 페이지를 방문할 수도 있습니다.

필요한 부품

<울>

Arduino 나노 x 1

<울>

Sparkfun x 3의 Easydrivers

<울>

CD-Rom 드라이브 x 3

<울>

점퍼 와이어 x 20

<울>

스페이서 및 와셔

<울>

Dc 잭 남성 x 1

<울>

(5v; 2.1A) 전원 어댑터 x 1

필요한 소프트웨어

<울>

XLoader

<울>

범용 G 코드 전송기

<울>

잉크스케이프

<울>

메이커 CAM

따라야 할 단계

<울>

우선 CD-ROM을 조립하여 서로 수직이 되도록 하여 X, Y, Z라는 3개의 축을 형성해야 합니다.

<울>

이제 Easydrivers, 모터 및 Arduino를 연결하려면 다음 회로도를 따르십시오.

<울>

다음으로 XLoader https://drive.google.com/open?id=0B739XcxOoVo2aTZFbVJPVzJOVEU를 사용하여 주어진 HEX 파일을 Arduino에 업로드합니다.

<울>

이제 Universal G-code Sender를 열고 Arduino를 연결하십시오.

<울>

이제 설정> 펌웨어 설정> GRBL로 이동합니다. 이것은 내 기계의 X, Y 및 Z 단계 치수입니다(사용자의 치수는 다를 수 있음).

<울>

이제 G-Code(저는 InkScape를 사용하여 G-Code를 생성했습니다) 파일을 찾아 Arduino로 보낼 수 있습니다.

<울>

이제 CNC 기계가 인쇄를 시작해야 합니다.

복잡한 최종 테스트 인쇄를 보려면 다음으로 이동하십시오.

https://www.facebook.com/Neural.Networks26/

회로도
