| 아두이노 우노 | ×1 | 포함된 PCB 사용 시 ATmega328 DIP 마이크로프로세서, 16MHz 크리스탈, 2×22pF 커패시터, 7805 레귤레이터, 100µF 16V 커패시터, 3×0.1µF 커패시터, 1µF 커패시터 필요 |
| 10k옴 저항 | ×4 | |
| 470옴 관통형 저항 | ×1 | |
| Adafruit 표준 LCD - 16x2 흰색/파란색 | ×1 | |
| 부저 | ×1 | |
| 10µF 커패시터 | ×1 | |
| 실시간 시계 (RTC) | ×1 | DS1302 RTC |
| 32.768kHz 크리스탈 | ×1 | |
| 코인 셀 배터리 CR2032 | ×1 | 홀더 포함. PCB 사용 시 CR1220 배터리와 홀더 사용 |
| 틸트 스위치 (캡슐형) | ×1 | 수은 스위치 |
| 트리머 포텐셔미터 10k옴 | ×1 |

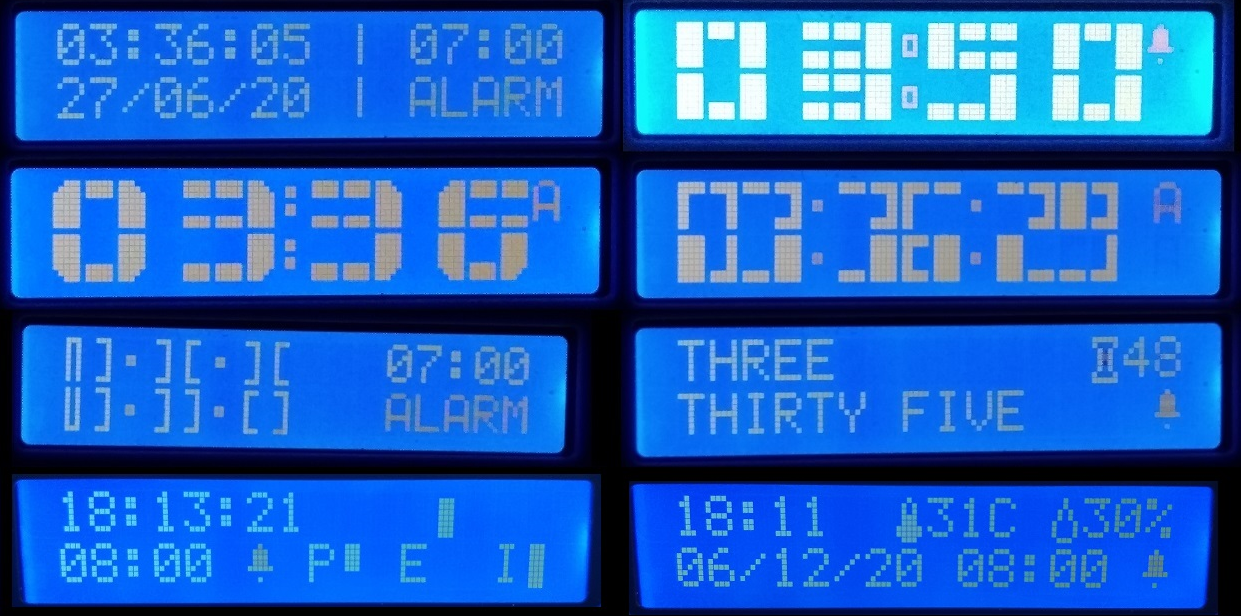

10가지 시계 페이스 버전은 여기에서 확인 가능.
만들 거리를 찾다가 LCD 1602 시계를 만들기로 했습니다. 웹을 둘러보며 다양한 구현을 보고, 왜 이 모든 걸 하나로 합친 시계를 만들지 않을까 생각했습니다.

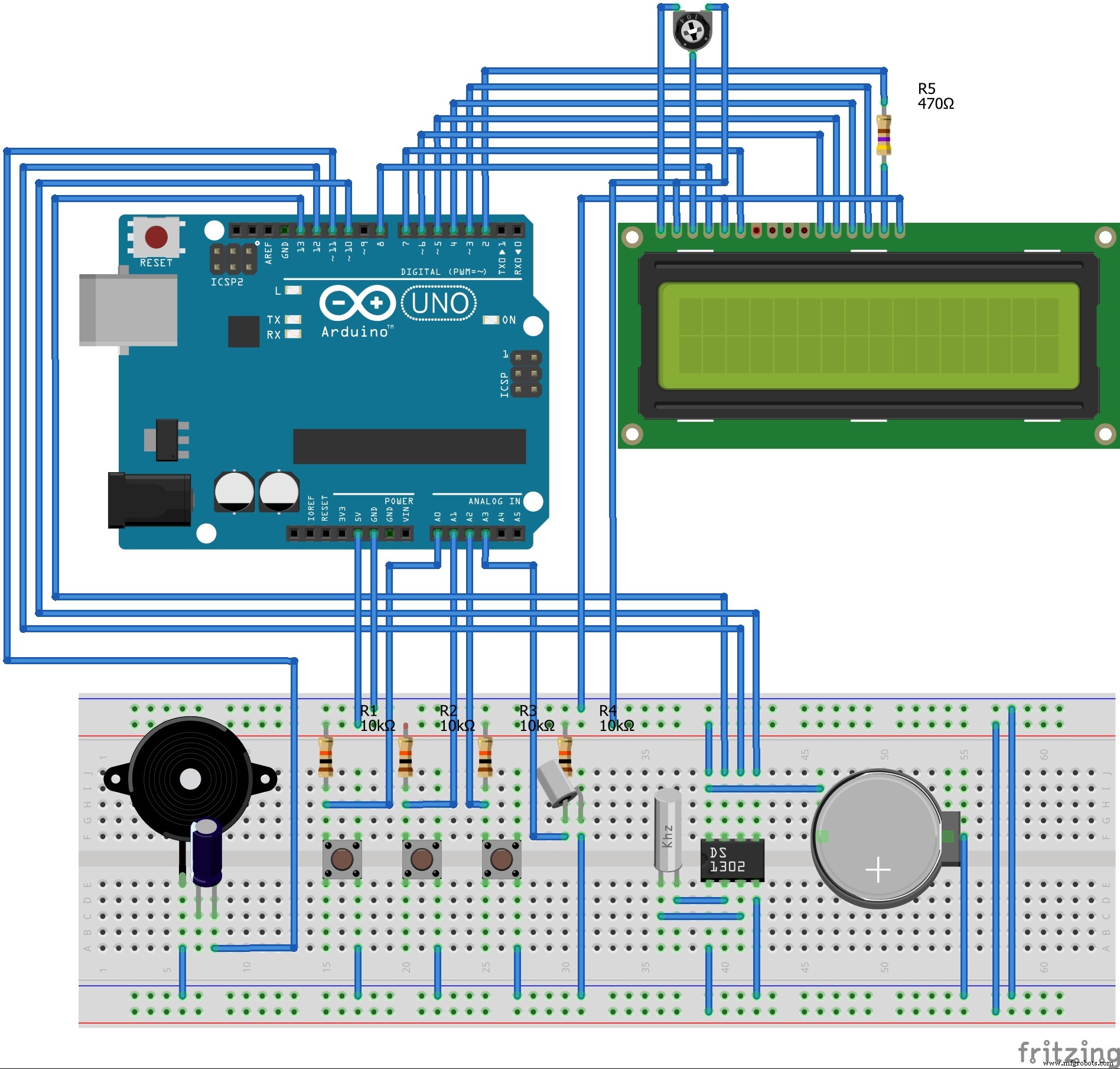

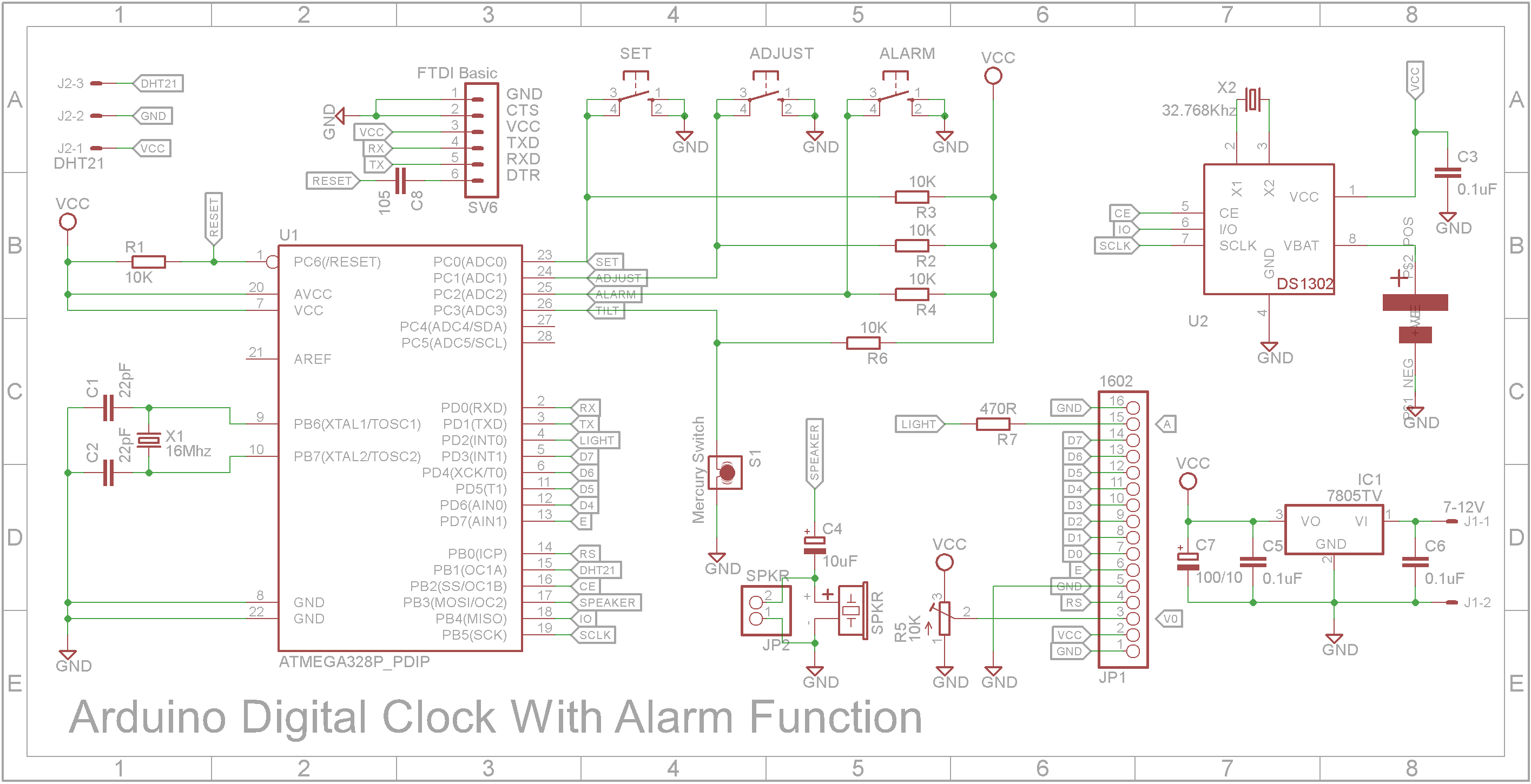

실제 전자회로는 꽤 단순합니다.
배선 완료 후 스케치를 아두이노 IDE에 불러와 아두이노 우노에 업로드. (표시 안 됨: DHT21은 D9에 연결)
시계에는 SETUP, INCREMENT, DECREMENT 세 버튼과 틸트 스위치가 있습니다.
백라이트가 꺼져 있을 때 아무 버튼이나 누르면 백라이트 켜짐. 백라이트 켜진 상태에서 버튼을 누르지 않으면 5초(최신 버전 10초) 후 자동 꺼짐. 백라이트 켜진 상태에서 버튼 기능:

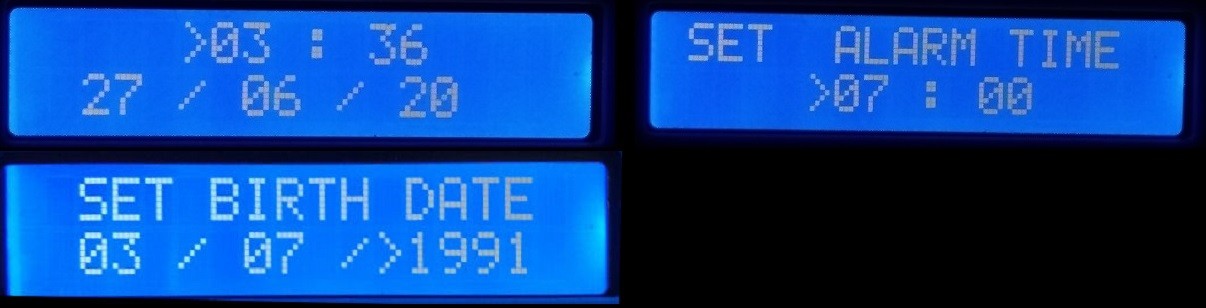

SETUP – 설정 화면 진입. 오른쪽 각괄호 문자(>)가 커서. INCREMENT/DECREMENT 버튼으로 커서 위치 값 증감. SETUP 다시 누르면 시 → 분 → 일 → 월 → 년 → 생일 일 → 생일 월 → 생일 년 → 알람 시 → 알람 분 → 시계 모드 순으로 커서 이동.
INCREMENT – 설정 화면이 아닐 때 시계 스타일 전환.
DECREMENT – 설정 화면이 아닐 때 알람 켜기/끄기 토글.
틸트 스위치 – 알람 울릴 때 시계 기울이거나 아무 버튼 누르면 알람 끄기.

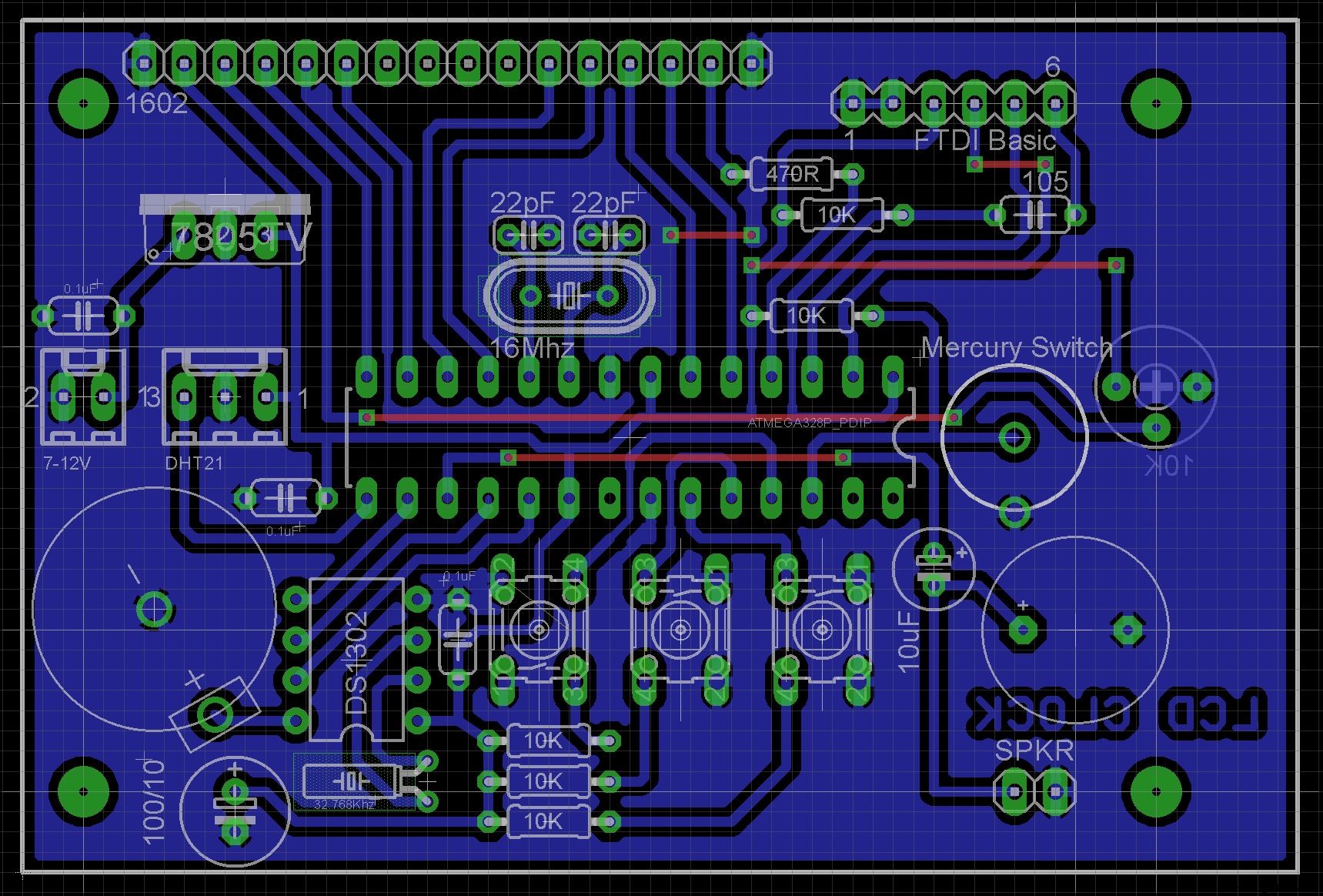

브레드보드에서 완성품으로 가려면 인쇄 회로 기판(PCB)과 추가 부품 필요. 이글 파일 첨부되어 있으니 상업 제작하거나 직접 만드세요. 저는 토너 전사법 사용.

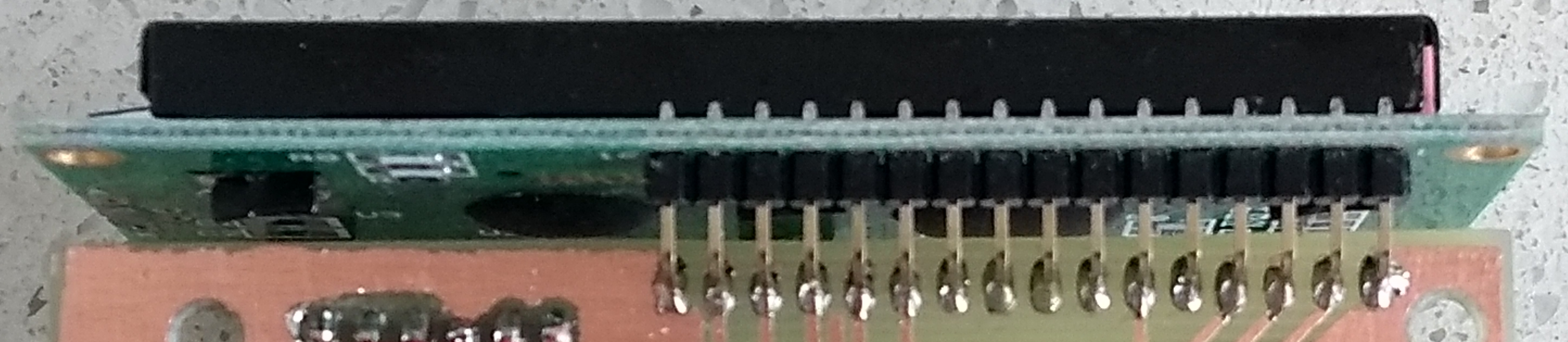

주의: LCD 1602 디스플레이가 메인 PCB에 직각 핀 헤더로 연결되어 있어, 이미 납땜된 상태로는 케이스에 넣기 매우 어려울 수 있습니다. 양면 스루홀 도금 보드면 디스플레이를 제자리에서 납땜 가능.
작업장 부품으로 아두이노 우노를 ATmega328 DIP 칩, 16MHz 크리스탈, 2×22pF 세라믹 커패시터로 대체. 5V 레귤레이터는 7805 TO-220 타입, 100µF 16V 커패시터로 평활. RTC는 DS1302에 32.768kHz 워치 크리스탈. 스피커는 패시브 부저, 10µF 16V 커패시터로 DC 절연. 0.1µF와 1µF 커패시터는 모놀리식 세라믹 (5mm 홀 간격). 저항은 5% 1/8와트 (1/4와트도 가능). 수은 스위치는 아무 크기나 가능 (제건 5mm 직경, 더 작은 것도 됨). 보드 뒷면 장착 3개 택타일 버튼은 6×6mm에 13mm 샤프트.

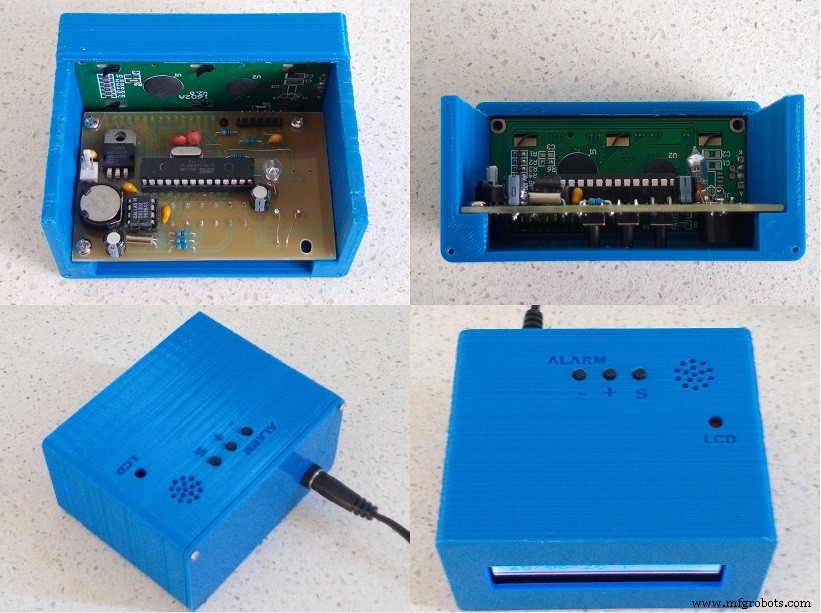

케이스는 0.2mm 레이어 높이, 서포트 없이 3D 프린팅. PCB 마운트 홀 2.5mm 드릴로 뚫고 3mm 탭으로 나사산 생성. M3 6mm 나사로 보드 고정. PCB 마운트 홀도 4mm로 뚫어 보드 고정 시 버튼이 케이스에 걸리지 않게 조정 가능.
이 시계는 여러 메이커들이 수년간 만든 다양한 시계들의 매시업입니다.
베이스는 Arduino Digital Clock With Alarm Function (custom PCB). 케이스를 4조각이 아닌 2조각으로 프린트되게 수정.
2020/06/29
- 워드 시계 철자 오류 수정
- 백라이트 제어용 #define 추가
- 백라이트 타임아웃 5초 → 10초 증가
2020/11/23
- 생일 설정 및 EEPROM 저장 추가
- 바이오리듬 시계 페이스 추가
- 설정 화면 코드 정리
생일을 기준으로 바이오리듬이 인생의 고점과 저점을 결정한다는 가설. 바이오리듬은 23일 신체 주기, 28일 감정 주기, 33일 지성 주기 세 가지로 구성. 바이오리듬 시계는 각 상태를 바로 그래프로 표시.

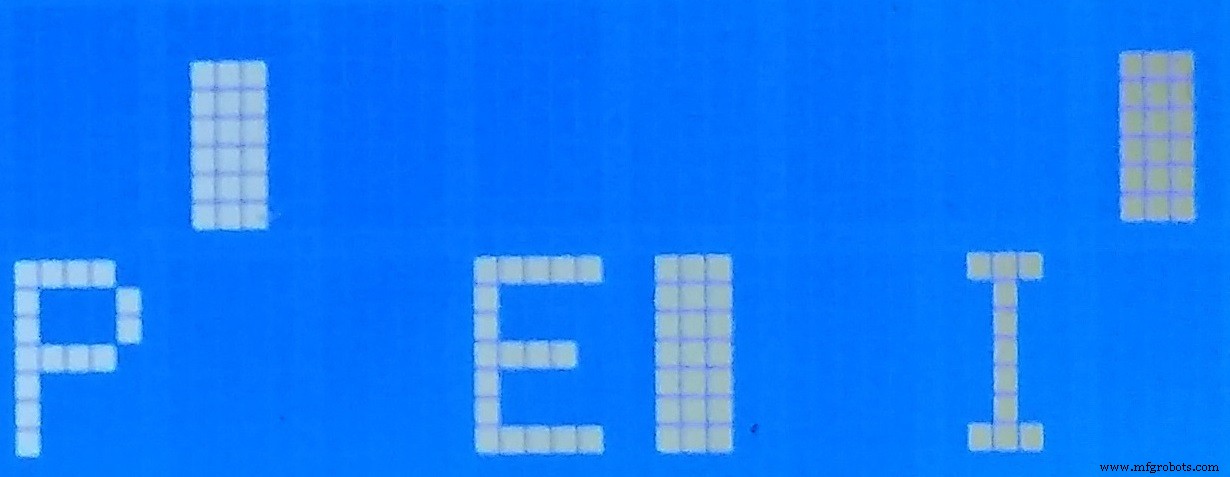

바가 바이오리듬이 양의 주기(윗쪽 바)인지 음의 주기(아랫쪽 바)인지 표시. 바 길이가 주기 내 얼마나 양/음인지 나타냄.
2020/12/06
- DHT21 지원 추가
- 온도계/습도계 시계 페이스 추가

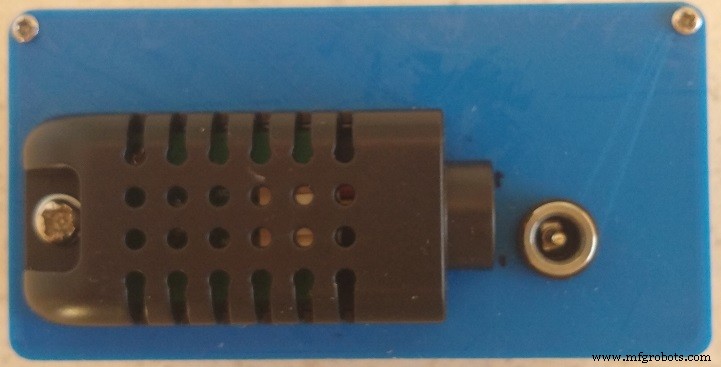

새로운 날씨 시계 페이스 추가. 케이스 뒷면에 부착된 DHT21 온습도 센서 읽기. PCB에 DHT21 센서용 3핀 커넥터 추가.
/* 1602 LCD 알람 시계
* by John Bradnam (jbrad2089@gmail.com)
*
* 디스플레이 16x2: 설정: 알람 설정
* +----------------+ +----------------+ +----------------+
* |HH:MM:SS | HH:MM| | >HH :>MM | | Set Alarm |
* |DD/MM/YY | ALARM| | >DD />MM />YYYY | | >HH :>MM |
* +----------------+ +----------------+ +----------------+
*
* 2020/06/25
* - Michalis Vasilakis의 시계를 코드 베이스 (https://www.instructables.com/id/Arduino-Digital-Clock-With-Alarm-Function-custom-P/)
* - 하드웨어 맞춤 수정 - DS1302 RTC 및 LCD 백라이트
* - 다양한 디스플레이 스타일 지원 추가
* - 표준 화면 디자인: Michalis Vasilakis
* - 듀얼 두꺼운 폰트: Arduino World (https://www.hackster.io/thearduinoworld/arduino-digital-clock-version-1-b1a328)
* - 듀얼 베벨 폰트: Arduino Forum (https://forum.arduino.cc/index.php/topic,8882.0.html)
* - 듀얼 트렉 폰트: Carrie Sundra (https://www.alpenglowindustries.com/blog/the-big-numbers-go-marching-2x2)
* - 듀얼 얇은 폰트: Arduino World (https://www.hackster.io/thearduinoworld/arduino-digital-clock-version-2-5bab65)
* - 워드 컨셉: LAGSILVA (https://www.hackster.io/lagsilva/text-clock-bilingual-en-pt-with-arduino-881a6e)
* 2020/06/29
* - 워드 시계 철자 오류 수정
* - 백라이트 제어용 #define 추가
* - 백라이트 타임아웃 5→10초 증가
* 2020/11/22
* - 생일 설정 및 EEPROM 저장 추가
* - 바이오리듬 시계 페이스 추가
* - 설정 화면 코드 정리
* 2021/xx/xx
* - DHT21 지원 추가
* - 온도계/습도계 시계 페이스 추가 */
// 라이브러리
#include <Wire.h>
#include <TimeLib.h>
#include <DS1302RTC.h>
#include <LiquidCrystal.h>
#include <EEPROM.h>
#include <dht.h>
// 듀얼 두꺼운/얇은 디스플레이에서 12시간 형식 표시하려면 주석 해제
//#define DUAL_THICK_12HR
//#define DUAL_THIN_12HR
// 백라이트 제어용 주석 해제
//#define NO_BACKLIGHT
//#define BACKLIGHT_ALWAYS_ON
#define BACKLIGHT_TIMEOUT 10000
// 바이오리듬 그래프 테스트용 주석 해제
//#define TEST_BIO_GRAPHS
#define LIGHT 2 // PD2
#define LCD_D7 3 // PD3
#define LCD_D6 4 // PD4
#define LCD_D5 5 // PD5
#define LCD_D4 6 // PD6
#define LCD_E 7 // PD7
#define LCD_RS 8 // PB0
#define BTN_SET A0 // PC0
#define BTN_ADJUST A1 // PC1
#define BTN_ALARM A2 // PC2
#define BTN_TILT A3 // PC3
#define SPEAKER 11 // PB3
#define DHT21 9 // PB1
#define RTC_CE 10 // PB2
#define RTC_IO 12 // PB4
#define RTC_SCLK 13 // PB5
// 연결 및 상수
LiquidCrystal lcd(LCD_RS, LCD_E, LCD_D4, LCD_D5, LCD_D6, LCD_D7);
DS1302RTC rtc(RTC_CE, RTC_IO, RTC_SCLK);
dht DHT;
char daysOfTheWeek[7][12] = {"Sunday","Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};
const int monthDays[12] = { 31, 28, 31, 30, 31, 30, 31, 31, 30, 31, 30, 31 };
long interval = 300;
int melody[] = { 600, 800, 1000, 1200 };
// 변수
int DD, MM, YY, H, M, S, temp, hum, set_state, adjust_state, alarm_state, AH, AM, shake_state, BY, BM, BD;
int shakeTimes = 0;
int i = 0;
String sDD, sMM, sYY, sH, sM, sS, sBD, sBM, sBY, aH="12", aM="00", sTMP, sHUM;
long prevAlarmMillis = 0;
long prevDhtMillis = 0;
// 불린 플래그
boolean setupScreen = false;
boolean alarmON = false;
boolean turnItOn = false;
enum STYLE { STANDARD, DUAL_THICK, DUAL_BEVEL, DUAL_TREK, DUAL_THIN, WORD, BIO, THERMO };
STYLE currentStyle = STANDARD;
enum SETUP { CLOCK, TIME_HOUR, TIME_MIN, TIME_DAY, TIME_MONTH, TIME_YEAR, BIRTH_DAY, BIRTH_MONTH, BIRTH_YEAR, ALARM_HOUR, ALARM_MIN };
SETUP setupMode = CLOCK;
bool backlightOn = false;
long backlightTimeout = 0;
byte customChar[8];
//--------------------- EEPROM ------------------------------------------
#define EEPROM_AH 0 // 알람 시
#define EEPROM_AM 1 // 알람 분
#define EEPROM_AO 2 // 알람 켬/끔
#define EEPROM_CS 3 // 현재 스타일
#define EEPROM_BY 4 // 생일 년 (2바이트)
#define EEPROM_BM 6 // 생일 월
#define EEPROM_BD 7 // 생일 일
//--------------------- 워드 시계 --------------------------------------
String units[] = {"HUNDRED", "ONE", "TWO", "THREE", "FOUR", "FIVE", "SIX", "SEVEN", "EIGHT", "NINE"};
String teens[] = {"TEN", "ELEVEN", "TWELVE", "THIRTEEN", "FOURTEEN", "FIFTEEN", "SIXTEEN", "SEVENTEEN", "EIGHTEEN", "NINETEEN"};
String tens[] = {"", "", "TWENTY", "THIRTY", "FORTY", "FIFTY"};
//---------------------- 모래시계 애니메이션 ----------------------------
#define HOURGLASS_FRAMES 8
#define HOURGLASS_CHAR 0
#define FRAME_TIMEOUT 200
int nextFrame = 0;
long frameTimeout = 0;
const byte hourglass[HOURGLASS_FRAMES][8] PROGMEM = {
{ B11111, B11111, B01010, B01010, B01010, B01010, B10001, B11111 },
{ B11111, B11011, B01110, B01010, B01010, B01010, B10001, B11111 },
{ B11111, B10001, B01110, B01110, B01010, B01010, B10001, B11111 },
{ B11111, B10001, B01010, B01110, B01110, B01010, B10001, B11111 },
{ B11111, B10001, B01010, B01010, B01110, B01110, B10001, B11111 },
{ B11111, B10001, B01010, B01010, B01010, B01110, B10101, B11111 },
{ B11111, B10001, B01010, B01010, B01010, B01110, B11011, B11111 },
{ B11111, B10001, B01010, B01010, B01010, B01010, B11111, B11111 }
};
//---------------------- 알람, 시계, DHT 커스텀 문자 ----------------------------
#define BELL_CHAR 1
#define CLOCK_CHAR 2
#define THERMOMETER_CHAR 3
#define DROPLET_CHAR 4
const byte bell[8] PROGMEM = {0x4, 0xe, 0xe, 0xe, 0x1f, 0x0, 0x4};
const byte clock[8] PROGMEM = {0x0, 0xe, 0x15, 0x17, 0x11, 0xe, 0x0};
const byte thermometer[8] PROGMEM = {0x4, 0xa, 0xa, 0xe, 0xe, 0x1f, 0x1f, 0xe};
const byte droplet[8] PROGMEM = {0x4, 0x4, 0xa, 0xa, 0x11, 0x11, 0x11, 0xe};
#define DHT_UPDATE_INTERVAL 6000
//---------------------- 바이오리듬 시계 ----------------------------
// 커스텀 문자 상수 (M은 MSB/윗바, L은 LSB/아랫바)
#define PHYSICAL_M 3
#define PHYSICAL_L 4
#define EMOTIONAL_M 5
#define EMOTIONAL_L 6
#define INTELLECTUAL_M 7
#define INTELLECTUAL_L 8
//---------------------- 두꺼운 정사각 폰트 ----------------------------
#define C0 3
#define C1 4
#define C2 5
#define C3 6
const byte C_0[8] PROGMEM = {0x1F,0x1F,0x1F,0x00,0x00,0x00,0x00,0x00};
const byte C_1[8] PROGMEM = {0x1F,0x1F,0x1F,0x00,0x00,0x1F,0x1F,0x1F};
const byte C_2[8] PROGMEM = {0x00,0x00,0x00,0x00,0x00,0x1F,0x1F,0x1F};
const byte C_3[8] PROGMEM = {0x00,0x00,0x0E,0x0A,0x0A,0x0E,0x00,0x00};
const byte blockChar[11][2][3] = {
{{ 255, C0, 255}, {255, C2, 255}}, // 0
{{ C0, 255, 32}, {C2, 255, C2}}, // 1
{{ C0, C0, 255}, {255, C1, C2}}, // 2
{{ C1, C1, 255}, {C1, C1, 255}}, // 3
{{ 255, C2, 255}, {32, 32, 255}}, // 4
{{ 255, C1, C1}, {C2, C2, 255}}, // 5
{{ 255, C0, C0}, {255, C1, 255}}, // 6
{{ C0, C1, 255}, {32, C0, 255}}, // 7
{{ 255, C1, 255}, {255, C1, 255}}, // 8
{{ 255, C1, 255}, {C2, C2, 255}}, // 9
{{ 32, 32, 32}, {32, 32, 32}} // 빈칸
};
//---------------------- 두꺼운 베벨 폰트 ----------------------------
#define LT 0
#define UB 1
#define RT 2
#define LL 3
#define LB 4
#define LR 5
#define UMB 6
#define LMB 7
const byte _LT[8] PROGMEM = { B00111, B01111, B11111, B11111, B11111, B11111, B11111, B11111};
const byte _UB[8] PROGMEM = { B11111, B11111, B11111, B00000, B00000, B00000, B00000, B00000};
const byte _RT[8] PROGMEM = { B11100, B11110, B11111, B11111, B11111, B11111, B11111, B11111};
const byte _LL[8] PROGMEM = { B11111, B11111, B11111, B11111, B11111, B11111, B01111, B00111};
const byte _LB[8] PROGMEM = { B00000, B00000, B00000, B00000, B00000, B11111, B11111, B11111};
const byte _LR[8] PROGMEM = { B11111, B11111, B11111, B11111, B11111, B11111, B11110, B11100};
const byte _UMB[8] PROGMEM = { B11111, B11111, B11111, B00000, B00000, B00000, B11111, B11111};
const byte _LMB[8] PROGMEM = { B11111, B11111, B11111, B11111, B11111, B11111, B11111, B11111};
const byte bevelChar[11][2][3] = {
{{LT, UB, RT}, {LL, LB, LR}}, // 0
{{UB, RT, 32}, {LB, LMB, LB}}, // 1
{{UMB, UMB, RT}, {LL, LB, LB}}, // 2
{{UMB, UMB, RT}, {LB, LB, LR}}, // 3
{{LL, LB, LMB}, {32, 32, LMB}}, // 4
{{LT, UMB, UMB}, {LB, LB, LR}}, // 5
{{LT, UMB, UMB}, {LL, LB, LR}}, // 6
{{UB, UB, RT}, {32, 32, LT}}, // 7
{{LT, UMB, RT}, {LL, LB, LR}}, // 8
{{LT, UMB, RT}, {32, 32, LR}}, // 9
{{ 32, 32, 32}, {32, 32, 32}} // 빈칸
};
//---------------------- 트렉 폰트 ----------------------------
#define K0 0
#define K1 1
#define K2 2
#define K3 3
#define K4 4
#define K5 5
#define K6 6
#define K7 7
const byte K_0[8] PROGMEM = {0x1F,0x1F,0x00,0x00,0x00,0x00,0x00,0x00};
const byte K_1[8] PROGMEM = {0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18};
const byte K_2[8] PROGMEM = {0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0x1F};
const byte K_3[8] PROGMEM = {0x1F,0x1F,0x03,0x03,0x03,0x03,0x1F,0x1F};
const byte K_4[8] PROGMEM = {0x1F,0x1F,0x18,0x18,0x18,0x18,0x1F,0x1F};
const byte K_5[8] PROGMEM = {0x1F,0x1F,0x18,0x18,0x18,0x18,0x18,0x18};
const byte K_6[8] PROGMEM = {0x03,0x03,0x03,0x03,0x03,0x03,0x1F,0x1F};
const byte K_7[8] PROGMEM = {0x1F,0x1F,0x03,0x03,0x03,0x03,0x03,0x03};
const byte trekChar[11][2][2] = {
{{ K5, K7}, {255, K6}}, // 0
{{ K0, K1}, {K2, 255}}, // 1
{{ K0, K3}, {255, K2}}, // 2
{{ K0, K3}, {K2, 255}}, // 3
{{ K1, 255}, {K0, K1}}, // 4
{{ K4, K0}, {K2, 255}}, // 5
{{ K5, K0}, {K4, 255}}, // 6
{{ K0, 255}, {32, K1}}, // 7
{{ 255, K3}, {K4, 255}}, // 8
{{ 255, K3}, {K2, K6}}, // 9
{{ 32, 32}, {32, 32}} // 빈칸
};
//---------------------- 얇은 폰트 ----------------------------
#define T0 0
#define T1 1
#define T2 2
#define T3 3
#define T4 4
#define T5 5
#define T6 6
#define T7 7
const byte T_0[8] PROGMEM = {0x02,0x02,0x02,0x02,0x02,0x02,0x02,0x02};
const byte T_1[8] PROGMEM = {0x0E,0x02,0x02,0x02,0x02,0x02,0x02,0x0E};
const byte T_2[8] PROGMEM = {0x0E,0x08,0x08,0x08,0x08,0x08,0x08,0x0E};
const byte T_3[8] PROGMEM = {0x0E,0x0A,0x0A,0x0A,0x0A,0x0A,0x0A,0x0E};
const byte T_5[8] PROGMEM = {0x0A,0x0A,0x0A,0x0A,0x0A,0x0A,0x0A,0x0E};
const byte T_4[8] PROGMEM = {0x0E,0x0A,0x0A,0x0A,0x0A,0x0A,0x0A,0x0A};
const byte T_6[8] PROGMEM = {0x0E,0x02,0x02,0x02,0x02,0x02,0x02,0x02};
const byte T_7[8] PROGMEM = {0x18,0x18,0x18,0x18,0x18,0x1E,0x1F,0x1F};
const byte thinChar[11][2] = {
{T4, T5}, // 0
{T0, T0}, // 1
{T1, T2}, // 2
{T1, T1}, // 3
{T5, T6}, // 4
{T2, T1}, // 5
{T2, T3}, // 6
{T6, T0}, // 7
{T3, T3}, // 8
{T3, T1}, // 9
{32, 32} // 빈칸
};
//---------------------- 일반 초기화 ----------------------------
void setup() {
Serial.begin(115200);
// 입출력 설정
pinMode(BTN_SET, INPUT);
pinMode(BTN_ADJUST, INPUT);
pinMode(BTN_ALARM, INPUT);
pinMode(BTN_TILT, INPUT);
pinMode(SPEAKER, OUTPUT);
pinMode(LIGHT, OUTPUT);
// RTC에 유효한 시간/날짜 있는지 확인, 없으면 2018-01-01 00:00:00으로 설정
// 최초 실행이나 코인 배터리 방전 시만 실행
// setSyncProvider()로 Time 라이브러리가 5분마다 RTC.get() 호출하여 외부 RTC와 동기화
setSyncProvider(rtc.get);
if (timeStatus() != timeSet) {
Serial.println("기본 시간 설정");
tmElements_t tm;
tm.Year = CalendarYrToTm(2020);
tm.Month = 6;
tm.Day = 26;
tm.Hour = 7;
tm.Minute = 52;
tm.Second = 0;
time_t t = makeTime(tm);
if (rtc.set(t) == 0) {
setTime(t);
} else {
Serial.println("RTC 설정 실패!");
}
}
delay(100);
// EEPROM에서 알람 시간 읽기
AH = EEPROM.read(EEPROM_AH);
AM = EEPROM.read(EEPROM_AM);
byte ao = EEPROM.read(EEPROM_AO);
alarmON = (ao != 0);
byte cs = EEPROM.read(EEPROM_CS);
// 읽은 숫자 유효성 검사 (시:0-23, 분:0-59)
if (AH > 23) AH = 0;
if (AM > 59) AM = 0;
// EEPROM에서 생일 읽기
BY = (EEPROM.read(EEPROM_BY + 0) << 8) | EEPROM.read(EEPROM_BY + 1);
if (BY < 1900 || BY > 2099) BY = 2000;
BM = EEPROM.read(EEPROM_BM);
if (BM < 0 || BM > 12) BM = 1;
BD = EEPROM.read(EEPROM_BD);
if (BD < 0 || BD > 31) BD = 1;
// 현재 스타일 설정
lcd.begin(16,2);
currentStyle = (cs > (uint8_t)THERMO) ? STANDARD : (STYLE)cs;
switch (currentStyle) {
case STANDARD: lcdStandardSetup(); break;
case DUAL_THICK: lcdDualThickSetup(); break;
case DUAL_BEVEL: lcdDualBevelSetup(); break;
case DUAL_TREK: lcdDualTrekSetup(); break;
case DUAL_THIN: lcdDualThinSetup(); break;
case WORD: lcdWordSetup(); break;
case BIO: lcdBioRhythmSetup(); break;
case THERMO: lcdThermometerSetup(); break;
}
#ifdef BACKLIGHT_ALWAYS_ON
switchBacklight(true);
#endif
}
//---------------------- 메인 프로그램 루프 ----------------------------
void loop() {
readBtns(); // 버튼 읽기
getTimeDate(); // RTC에서 시간/날짜 읽기
getTempHum(); // 온습도 읽기
if (!setupScreen) {
lcdPrint(); // 정상적으로 현재 시간/날짜/알람 LCD 출력
if (alarmON) {
callAlarm(); // 알람 설정 시 알람 체크
if (turnItOn) switchBacklight(true);
}
#ifdef BACKLIGHT_TIMEOUT
if (backlightOn && (millis() > backlightTimeout)) {
switchBacklight(false);
}
#endif
} else {
timeSetup(); // SET 버튼 눌리면 시간 설정 함수 호출
switchBacklight(true);
}
}
//--------------------------------------------------
// 버튼 상태 읽기
void readBtns() {
set_state = digitalRead(BTN_SET);
adjust_state = digitalRead(BTN_ADJUST);
alarm_state = digitalRead(BTN_ALARM);
if (!backlightOn && !setupScreen) {
if (set_state == LOW || adjust_state == LOW || alarm_state == LOW) {
switchBacklight(true);
delay(500); // 최소 0.5초 누르고 있어야 함
}
} else {
if (!setupScreen) {
if (alarm_state == LOW) {
alarmON = !alarmON;
EEPROM.write(EEPROM_AO, alarmON ? 1 : 0);
delay(500);
switchBacklight(true);
} else if (adjust_state == LOW) {
currentStyle = (currentStyle == THERMO) ? STANDARD : (STYLE)((int)currentStyle + 1);
EEPROM.write(EEPROM_CS, (byte)currentStyle);
switch (currentStyle) {
case STANDARD: lcdStandardSetup(); break;
case DUAL_THICK: lcdDualThickSetup(); break;
case DUAL_BEVEL: lcdDualBevelSetup(); break;
case DUAL_TREK: lcdDualTrekSetup(); break;
case DUAL_THIN: lcdDualThinSetup(); break;
case WORD: lcdWordSetup(); break;
case BIO: lcdBioRhythmSetup(); break;
case THERMO: lcdThermometerSetup(); break;
}
lcd.clear();
lcdPrint();
delay(500);
switchBacklight(true);
}
}
if (set_state == LOW) {
setupMode = (setupMode == ALARM_MIN) ? CLOCK : (SETUP)((int)setupMode + 1);
if (setupMode != CLOCK) {
setupScreen = true;
if (setupMode == TIME_HOUR) {
lcd.clear();
lcd.setCursor(0,0);
lcd.print("------SET------");
lcd.setCursor(0,1);
lcd.print("-TIME and DATE-");
delay(2000);
lcd.clear();
}
} else {
lcd.clear();
// RTC 설정
tmElements_t tm;
tm.Year = CalendarYrToTm(YY);
tm.Month = MM;
tm.Day = DD;
tm.Hour = H;
tm.Minute = M;
tm.Second = 0;
time_t t = makeTime(tm);
if (rtc.set(t) == 0) {
setTime(t);
} else {
Serial.println("RTC 설정 실패!");
}
// 알람, 생일 EEPROM 저장
EEPROM.write(EEPROM_AH, AH);
EEPROM.write(EEPROM_AM, AM);
EEPROM.write(EEPROM_BY + 0, BY >> 8);
EEPROM.write(EEPROM_BY + 1, BY & 0xFF);
EEPROM.write(EEPROM_BM, BM);
EEPROM.write(EEPROM_BD, BD);
lcd.print("Saving....");
delay(2000);
lcd.clear();
setupScreen = false;
setupMode = CLOCK;
switchBacklight(true);
}
delay(500);
}
}
}
//--------------------------------------------------
// RTC에서 시간/날짜 읽기
void getTimeDate() {
if (!setupScreen) {
time_t t = now();
DD = day(t);
MM = month(t);
YY = year(t);
H = hour(t);
M = minute(t);
S = second(t);
}
// 문자열 포맷팅
sDD = (DD < 10 ? "0" : "") + String(DD);
sMM = (MM < 10 ? "0" : "") + String(MM);
sYY = String(YY - 2000);
sH = (H < 10 ? "0" : "") + String(H);
sM = (M < 10 ? "0" : "") + String(M);
sS = (S < 10 ? "0" : "") + String(S);
sBD = (BD < 10 ? "0" : "") + String(BD);
sBM = (BM < 10 ? "0" : "") + String(BM);
sBY = String(BY);
aH = (AH < 10 ? "0" : "") + String(AH);
aM = (AM < 10 ? "0" : "") + String(AM);
}
//--------------------------------------------------
// DHT 센서에서 6초마다 온습도 읽기
void getTempHum() {
unsigned long currentMillis = millis();
if (currentMillis - prevDhtMillis >= DHT_UPDATE_INTERVAL) {
int chk = DHT.read21(DHT21);
prevDhtMillis = currentMillis;
hum = min(round(DHT.humidity), 99);
temp = min(round(DHT.temperature), 99);
sTMP = (temp > 9 ? "" : " ") + String(temp);
sHUM = (hum > 9 ? "" : " ") + String(hum);
}
}
//--------------------------------------------------
// 백라이트 켜기/끄기
void switchBacklight(bool on) {
#ifdef NO_BACKLIGHT
digitalWrite(LIGHT, LOW);
backlightOn = true;
#elif defined(BACKLIGHT_ALWAYS_ON)
digitalWrite(LIGHT, HIGH);
backlightOn = true;
#else
digitalWrite(LIGHT, on ? HIGH : LOW);
backlightOn = on;
backlightTimeout = millis() + BACKLIGHT_TIMEOUT;
#endif
}
//--------------------------------------------------
// 디스플레이에 값 출력
void lcdPrint() {
switch (currentStyle) {
case STANDARD: lcdStandardLayout(); break;
case DUAL_THICK: lcdDualThickLayout(); break;
case DUAL_BEVEL: lcdDualBevelLayout(); break;
case DUAL_TREK: lcdDualTrekLayout(); break;
case DUAL_THIN: lcdDualThinLayout(); break;
case WORD: lcdWordLayout(); break;
case BIO: lcdBioRhythmLayout(); break;
case THERMO: lcdThermometerLayout(); break;
}
}
// PROGMEM에서 커스텀 문자 생성
void createCharP(byte slot, byte* p) {
for (int i = 0; i < 8; i++) {
customChar[i] = pgm_read_byte(p++);
}
lcd.createChar(slot, customChar);
}
//------------------------------------------------ 표준 레이아웃 ---------------------------------------------------------------------
void lcdStandardSetup() { }
void lcdStandardLayout() {
String line1 = sH + ":" + sM + ":" + sS + " | " + aH + ":" + aM;
String line2 = sDD + "/" + sMM + "/" + sYY + " | " + ((alarmON && (S & 0x01)) ? "ALARM" : " ");
lcd.setCursor(0, 0);
lcd.print(line1);
lcd.setCursor(0, 1);
lcd.print(line2);
}
//------------------------------------------------ 듀얼 두꺼운 레이아웃 ---------------------------------------------------------------------
void lcdDualThickSetup() {
createCharP(C0, C_0);
createCharP(C1, C_1);
createCharP(C2, C_2);
createCharP(C3, C_3);
createCharP(BELL_CHAR, bell);
}
void lcdDualThickLayout() {
#ifdef DUAL_THICK_12HR
int h = (H >= 12) ? H - 12 : H;
if (h == 0) h = 12;
lcdDualThickPrintNumber(8, M, true);
lcdDualThickPrintNumber(0, h, false);
lcd.setCursor(15, 0); lcd.print(H >= 12 ? "p" : "a");
lcd.setCursor(15, 1); lcd.print("m");
#else
lcdDualThickPrintNumber(8, M, true);
lcdDualThickPrintNumber(0, H, true);
bool alarm = (S & 0x01);
lcdWordShowBell(15, 0, alarm, BELL_CHAR);
lcdWordShowBell(15, 1, !alarm, BELL_CHAR);
#endif
byte c = (S & 1) ? C3 : 32;
lcd.setCursor(7, 0); lcd.write(c);
lcd.setCursor(7, 1); lcd.write(c);
}
void lcdDualThickPrintNumber(int pos, int number, int leadingZero) {
int t = number / 10;
int u = number % 10;
if (t == 0 && !leadingZero) t = 11;
lcdDualThickPrintDigit(pos, t);
lcdDualThickPrintDigit(pos + 4, u);
}
void lcdDualThickPrintDigit(int pos, int number) {
for (int y = 0; y < 2; y++) {
lcd.setCursor(pos, y);
for (int x = 0; x < 3; x++) {
lcd.write(blockChar[number][y][x]);
}
}
}
//------------------------------------------------ 듀얼 베벨 레이아웃 ---------------------------------------------------------------------
void lcdDualBevelSetup() {
createCharP(LT, _LT);
createCharP(UB, _UB);
createCharP(RT, _RT);
createCharP(LL, _LL);
createCharP(LB, _LB);
createCharP(LR, _LR);
createCharP(UMB, _UMB);
createCharP(LMB, _LMB);
}
void lcdDualBevelLayout() {
#ifdef DUAL_THICK_12HR
int h = (H >= 12) ? H - 12 : H;
if (h == 0) h = 12;
lcdDualBevelPrintNumber(8, M, true);
lcdDualBevelPrintNumber(0, h, false);
lcd.setCursor(15, 0); lcd.print(H >= 12 ? "p" : "a");
lcd.setCursor(15, 1); lcd.print("m");
#else
lcdDualBevelPrintNumber(8, M, true);
lcdDualBevelPrintNumber(0, H, true);
bool alarm = (S & 0x01);
lcdWordShowBell(15, 0, alarm, 65);
lcdWordShowBell(15, 1, !alarm, 65);
#endif
byte c = (S & 1) ? 58 : 32;
lcd.setCursor(7, 0); lcd.write(c);
lcd.setCursor(7, 1); lcd.write(c);
}
void lcdDualBevelPrintNumber(int pos, int number, int leadingZero) {
int t = number / 10;
int u = number % 10;
if (t == 0 && !leadingZero) t = 11;
lcdDualBevelPrintDigit(pos, t);
lcdDualBevelPrintDigit(pos + 4, u);
}
void lcdDualBevelPrintDigit(int pos, int number) {
for (int y = 0; y < 2; y++) {
lcd.setCursor(pos, y);
for (int x = 0; x < 3; x++) {
lcd.write(bevelChar[number][y][x]);
}
}
}
//------------------------------------------------ 듀얼 트렉 레이아웃 ---------------------------------------------------------------------
void lcdDualTrekSetup() {
createCharP(K0, K_0);
createCharP(K1, K_1);
createCharP(K2, K_2);
createCharP(K3, K_3);
createCharP(K4, K_4);
createCharP(K5, K_5);
createCharP(K6, K_6);
createCharP(K7, K_7);
}
void lcdDualTrekLayout() {
lcdDualTrekPrintNumber(10, S, true);
lcdDualTrekPrintNumber(5, M, true);
lcdDualTrekPrintNumber(0, H, true);
byte c = (S & 1) ? 165 : 32;
lcd.setCursor(4, 0); lcd.write(c);
lcd.setCursor(4, 1); lcd.write(c);
lcd.setCursor(9, 0); lcd.write(c);
lcd.setCursor(9, 1); lcd.write(c);
bool alarm = (S & 0x01);
lcdWordShowBell(15, 0, alarm, 65);
lcdWordShowBell(15, 1, !alarm, 65);
}
void lcdDualTrekPrintNumber(int pos, int number, int leadingZero) {
int t = number / 10;
int u = number % 10;
if (t == 0 && !leadingZero) t = 11;
lcdDualTrekPrintDigit(pos, t);
lcdDualTrekPrintDigit(pos + 2, u);
}
void lcdDualTrekPrintDigit(int pos, int number) {
for (int y = 0; y < 2; y++) {
lcd.setCursor(pos, y);
for (int x = 0; x < 2; x++) {
lcd.write(trekChar[number][y][x]);
}
}
}
//------------------------------------------------ 듀얼 얇은 레이아웃 ---------------------------------------------------------------------
void lcdDualThinSetup() {
createCharP(T0, T_0);
createCharP(T1, T_1);
createCharP(T2, T_2);
createCharP(T3, T_3);
createCharP(T4, T_4);
createCharP(T5, T_5);
createCharP(T6, T_6);
createCharP(T7, T_7);
}
void lcdDualThinLayout() {
#ifdef DUAL_THIN_12HR
int h = (H >= 12) ? H - 12 : H;
if (h == 0) h = 12;
lcdDualThinPrintNumber(6, S, true);
lcdDualThinPrintNumber(3, M, true);
lcdDualThinPrintNumber(0, h, false);
lcd.setCursor(9, 0); lcd.print(H >= 12 ? "p" : "a");
lcd.setCursor(9, 1); lcd.print("m");
#else
lcdDualThinPrintNumber(6, S, true);
lcdDualThinPrintNumber(3, M, true);
lcdDualThinPrintNumber(0, H, true);
#endif
byte c = (S & 1) ? 165 : 32;
lcd.setCursor(2, 0); lcd.write(c);
lcd.setCursor(2, 1); lcd.write(c);
lcd.setCursor(5, 0); lcd.write(c);
lcd.setCursor(5, 1); lcd.write(c);
String line1 = aH + ":" + aM;
String line2 = (alarmON && (S & 0x01)) ? "ALARM" : " ";
lcd.setCursor(11, 0); lcd.print(line1);
lcd.setCursor(11, 1); lcd.print(line2);
}
void lcdDualThinPrintNumber(int pos, int number, int leadingZero) {
int t = number / 10;
int u = number % 10;
if (t == 0 && !leadingZero) t = 11;
lcdDualThinPrintDigit(pos, t);
lcdDualThinPrintDigit(pos + 1, u);
}
void lcdDualThinPrintDigit(int pos, int number) {
for (int y = 0; y < 2; y++) {
lcd.setCursor(pos, y);
lcd.write(thinChar[number][y]);
}
}
//------------------------------------------------ 워드 레이아웃 ---------------------------------------------------------------------
void lcdWordSetup() {
createCharP(BELL_CHAR, &bell[0]);
}
void lcdWordLayout() {
String line1 = numberToWord(H, false);
String line2 = numberToWord(M, true);
lcd.setCursor(0, 0);
printClear(line1, 13);
lcd.setCursor(0, 1);
printClear(line2, 14);
if (millis() > frameTimeout) {
frameTimeout = millis() + FRAME_TIMEOUT;
createCharP(HOURGLASS_CHAR, &hourglass[nextFrame][0]);
nextFrame = (nextFrame + 1) % HOURGLASS_FRAMES;
lcd.setCursor(13, 0);
lcd.write((int)HOURGLASS_CHAR);
lcd.print(sS);
}
bool alarm = (S & 0x01);
lcdWordShowBell(14, 1, alarm, BELL_CHAR);
lcdWordShowBell(15, 1, !alarm, BELL_CHAR);
}
// 알람 켜져 있으면 종 모양 표시
void lcdWordShowBell(int x, int y, bool show, byte chr) {
lcd.setCursor(x, y);
lcd.print(" ");
if (alarmON && show) {
lcd.setCursor(x, y);
lcd.write(chr);
}
}
// 문자열 출력하고 오른쪽 지우기
void printClear(String s, int maxLen) {
lcd.print(s);
for (int i = s.length(); i < maxLen; i++) lcd.print(" ");
}
// 숫자를 영단어로 변환 (워드 시계용)
String numberToWord(int num, bool isMinute) {
// 구현부 생략 (원본 코드 참조)
return "";
}
// ... 이하 바이오리듬, 온도계 레이아웃 등 나머지 함수들 생략 ...
// 전체 코드는 첨부 파일 다운로드 참조
stl_files_ZuDXHCHZCl.zip
이글 파일 포함: eagle_files_ZN59zdeNf5.zip
제조공정
부품 및 소모품 아두이노 우노 R3 (또는 5V 호환 보드) × 1 DHT11 온습도 센서 (4핀) × 1 Adafruit RGB 백라이트 LCD 16x2 × 1 저항 10kΩ × 1 파워뱅크 (휴대용 전원) × 1 택타일 푸시버튼 12mm (백라이트 토글용) × 1 USB A-B 케이블 × 1 점퍼 와이어 × 1세트 브레드보드 × 1 프로젝트 소개 아두이노 우노와 DHT11 센서, 16x2 LCD로 휴대용 온습도 측정기를 만듭니다. 파워뱅크로 구동돼 어디서든 실시간 온도/습도를 확인할 수
개요 이 프로젝트에서는 아두이노 터치스크린 MP3 뮤직 플레이어와 알람 시계 만드는 법을 보여드립니다. 아래 비디오를 시청하거나 작성된 튜토리얼을 읽어보세요. 화면 구성 홈 화면엔 큰 시계, 날짜, 온도 정보, 뮤직 플레이어와 알람 시계 진입 버튼 2개가 있습니다. 뮤직 플레이어 진입 시 화면 중앙 큰 Play 버튼으로 음악 재생. 양옆에 이전/다음 곡 버튼. 버튼 위엔 곡 진행 바, 하단엔 볼륨 바와 볼륨 다운/업 버튼. 우상단에 시계, 좌측에 Menu 버튼(홈 화면 복귀). 알람 시계 진입 시 시/분 설정용 두 버튼으로 알람
