이것은 러시아에서 잘 알려진 펄스 유도 금속 탐지기 "PIRAT"의 수정 버전으로, 이번에는 생산을 크게 단순화한 Arduino Nano의 도움으로 제작되었습니다.
15cm 거리에서 금속 동전을 감지하고 40cm 이상 거리에서 더 큰 금속 물체를 감지할 수 있습니다. 단순함을 고려하면 비교적 좋은 결과입니다.
펄스 유도(PI) 금속 탐지기는 단일 코일을 송신기와 수신기로 사용합니다. 이 기술은 와이어 코일을 통해 강력하고 짧은 전류 버스트(펄스)를 보냅니다. 각 펄스는 짧은 자기장을 생성합니다. 펄스가 끝나면 자기장이 극성을 바꾸고 매우 갑자기 붕괴되어 날카로운 전기 스파이크가 발생합니다. 이 스파이크는 몇 마이크로초 동안 지속되며 다른 전류가 코일을 통해 흐르게 합니다. 이 전류를 반사 펄스라고 하며 약 30마이크로초 동안 지속되는 매우 짧습니다. 그런 다음 다른 펄스가 전송되고 프로세스가 반복됩니다. 금속 조각이 자기장 라인의 범위 안에 들어오면 수신 코일은 수신된 신호의 진폭과 위상 모두의 변화를 감지할 수 있습니다. 진폭 변화와 위상 변화의 양은 금속의 크기와 거리를 나타내는 지표이며 철금속과 비철금속을 구별하는 데에도 사용할 수 있습니다.

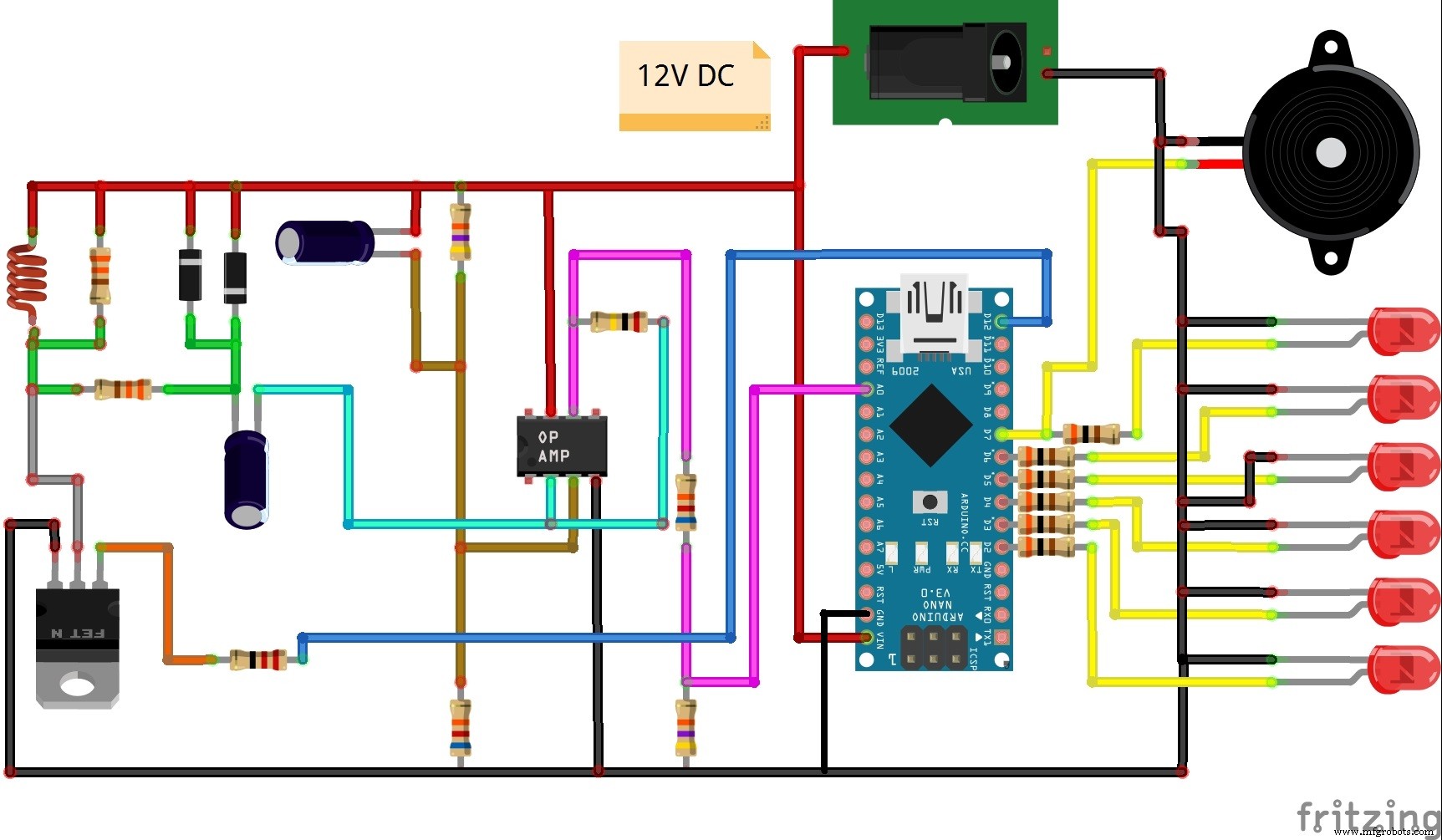

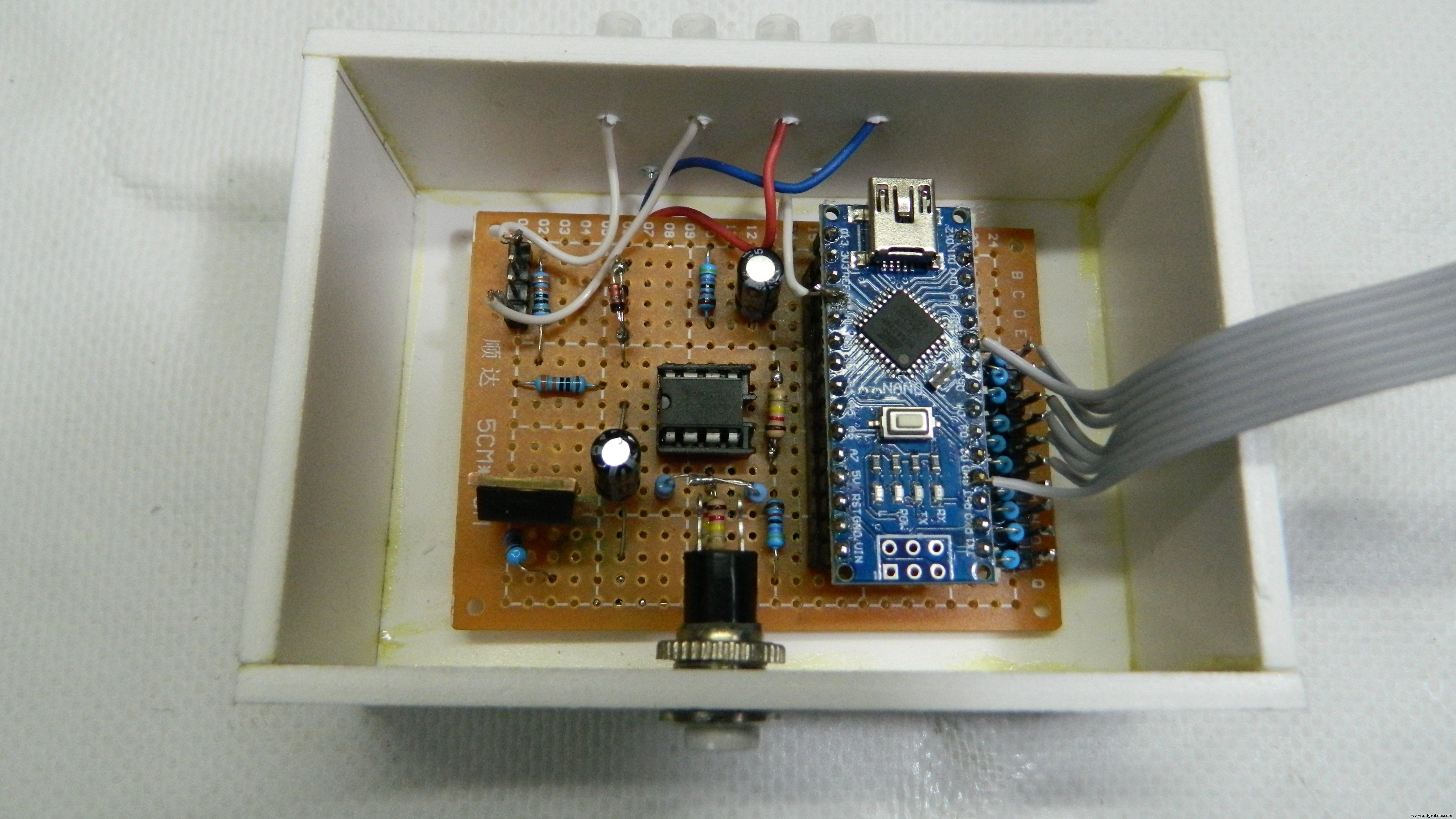

이 장치는 매우 간단하고 만들기 쉽고 여러 구성 요소가 포함되어 있습니다.
- 아두이노 나노 마이크로컨트롤러
- 파워 MOSFET 트랜지스터
- 연산 증폭기
- 적은 수의 저항 및 커패시터
- 검색 코일
- 표시용 LED 및 부저
이전 비디오 중 하나에서 유사한 금속 탐지기를 제시했지만 스마트폰을 지표로 사용하고 매우 자주 보정해야 했습니다. 이와 달리 아두이노를 리셋하여 자가 교정하는 독립형 장치입니다. 직렬로 연결된 두 개의 리튬 이온 배터리는 장치에 전원을 공급하는 데 사용됩니다. 이번에는 감지기가 빛과 소리 표시를 포함하기 때문에 훨씬 더 작동하기 쉽습니다. 물체에 접근하면 LED의 주파수와 강도가 증가합니다. 검색 코일은 직경이 20cm이고 단면적이 0.3~0.5mm 정사각형인 절연 구리선 25회를 포함합니다.
섹션> <섹션 클래스="섹션 컨테이너 섹션 축소 가능" id="코드">// arduino version_18_min(C) alex용 PI 금속 탐지기 --- 1967 2015int ss0 =0;int ss1 =0;int ss2 =0;long c0 =0;long c1 =0;long c2 =0;byte i =0;int sss0 =0;int sss1 =0;int sss2 =0;int s0 =0;int s1 =0;int s2 =0; 무효 설정(){DDRB =0xFF; // 포트 B - 모두 outDDRD =0xFF; // 포트 D - 모든 outfor (i =0; i <255; i ++) // 보정 / 보정{PORTB =B11111111; // 포트 B의 핀을 1로 변환하여 엽니다. 키(켜기)지연마이크로초(200); // 200마이크로초를 기다립니다.PORTB =0; //delayMicroseconds(20);s0 =analogRead(A0);s1 =analogRead(A0);s2 =analogRead(A0);c0 =c0 + s0;c1 =c1 + s1;c2 =c2 + s2;delay(3);}c0 =c0 / 255;c0 =c0 - 5;c1 =c1 / 255;c1 =c1 - 5;c2 =c2 / 255;c2 =c2 - 5;}빈 루프(){PORTB =B11111111; // 포트 B의 핀을 1로 변환하여 엽니다. 키(켜기)지연마이크로초(200); // 200마이크로초를 기다립니다.PORTB =0; // 검색 코일의 전류를 차단하여 키를 닫습니다(끄기 - 검색 코일의 회로 차단)delayMicroseconds(20);s0 =analogRead(A0);s1 =analogRead(A0);s2 =analogRead(A0);ss0 =s0 - c0;if (ss0 <0){sss0 =1;}ss0 =ss0 / 16;PORTD =ss0; // 표시기로 전송(LED로 전송)delay (1);ss1 =s1 - c1;if (ss1 <0){sss1 =1;}ss1 =ss1 / 16;PORTD =ss1; // 표시기로 전송(LED로 전송)delay (1);ss2 =s2 - c2;if (ss2 <0){sss2 =1;}ss2 =ss2 / 16;PORTD =ss2; // 표시기로 전송(LED로 전송)delay (1);if (sss0 + sss1 + sss2> 2){digitalWrite(7, HIGH);digitalWrite(6, HIGH);digitalWrite(5, HIGH);digitalWrite( 4, 높음);디지털 쓰기(3, 높음);디지털 쓰기(2, 높음);디지털 쓰기(1, 높음);디지털 쓰기(0, 높음);지연(1);sss0 =0;sss1 =0;sss2 =0; }}섹션>
