밀링 머신:부품 및 작업

오늘 우리는 밀링 머신 부품과 그 작업에 대해 배울 것입니다. 밀링 머신은 회전 절삭 공구로 금속 공작물을 가공하는 데 사용됩니다. 일반적으로 공구 축에 수직으로 금속을 절단하는 데 사용되는 밀링 커터. 밀링 머신은 모든 모양과 크기의 공작물을 가공할 수 있기 때문에 산업 분야에서 다양한 유형의 부품을 성형하는 데 사용됩니다. 슬롯, 홈 및 드릴을 절단하고 공작물 모양을 만드는 등의 모든 작업을 수행하는 데 사용됩니다.

기본 밀링 머신 부품은 베이스, 컬럼, 아버, 니, 안장, 테이블, 돌출 암, 승강 나사, 램 등입니다. 이러한 부품은 밀링 머신의 올바른 작동을 담당합니다.

밀링 머신:부품 및 작업

밀링은 비대칭 작업을 가공하는 데 사용되는 기계 기계입니다. 그것은 도구 및 금형 제작 산업에서 널리 사용됩니다. 다용도 기계입니다. 터닝, 페이싱, 드릴링, 쉐이핑, 홈 가공 등과 같은 모든 작업을 수행할 수 있습니다.

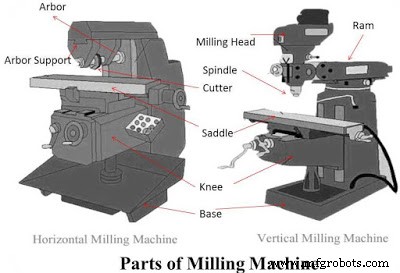

밀링 머신 부품:

기계 산업에서 사용되는 밀링 머신에는 주로 두 가지 유형이 있습니다. 첫 번째는 수평 밀링 머신이고 다른 하나는 수직 밀링 머신입니다. 이 기계의 기본 부품은 다음과 같습니다.

기준:

밀링 머신의 기초 부품입니다. 다른 모든 부품은 그것에 접합됩니다. 전체 하중을 지탱하므로 압축강도가 높아야 하므로 주철로 만든다. 절삭유의 저장고 역할도 합니다.

열:

기둥은 밀링 머신의 또 다른 기초 부분입니다. 기단에 수직으로 산이다. 무릎, 테이블 등을 지지합니다. 다른 모든 구동 부재의 하우징 역할을 합니다. 중공 부재로 구동 기어와 때로는 스핀들 및 테이블용 모터가 들어 있습니다.

무릎:

무릎은 밀링 머신의 첫 번째 움직이는 부분입니다. 기둥에 장착되어 기둥 위에 위치한 슬라이드를 따라 움직입니다. 주철로 제작되어 슬라이드 웨이에서 수직으로 움직입니다. 옆으로 위아래로 움직여 공구와 공작물 사이의 거리를 변경합니다. 기계 또는 유압으로 구동됩니다.

안장:

테이블과 무릎 사이에 위치하며 그 사이의 중간 부분으로 작동합니다. 기둥 면을 가로질러 이동할 수 있습니다. 그것은 기둥 면에 수직인 무릎에 위치한 가이드 길 위로 미끄러집니다. 그것의 주요 기능은 공작물에 수평 방향으로 움직임을 제공하는 것입니다. 또한 주철로 만들어집니다.

표:

테이블은 무릎 위에 위치합니다. 가공하는 동안 공작물을 잡아주는 기계의 부품입니다. 그것은 주철로 만들어졌으며 T 슬롯이 절단되었습니다. 클램핑 볼트를 사용하여 공작물을 그 위에 고정합니다. 클램핑 볼트의 한쪽 끝은 이 슬롯에 고정되고 다른 쪽 끝은 공작물을 고정하는 공작물에 고정됩니다. 그것은 일 조각에 3개의 자유도를 제공할 수 있습니다.

• 무릎을 상하로 움직여 수직 운동을 제공합니다.
• 이동 나사에 의해 수평 운동을 제공합니다.
• 안장을 움직여 수평(횡) 운동을 제공합니다.

오버행 팔:

수평 밀링 머신의 기둥 위에 위치합니다. 기둥 표면 위로 돌출되어 있고 다른 쪽 끝은 아버를 지지합니다. 그것은 주철로 만들어집니다.

스핀들:

스핀들은 수직 밀링 머신에서 공구를 올바른 위치에 고정하고 수평 밀링 머신에서 아버를 고정하는 기계의 주요 부분입니다. 회전하는 움직이는 부분입니다. 모터로 구동되며 공구를 구동합니다. 전면에 슬롯이 있습니다. 해당 슬롯에 절삭 공구가 고정됩니다.

아버:

수평 밀링 머신에서 스핀들의 연장 부품으로 사용되는 기계 부품입니다. 필요할 때마다 스핀들에 장착됩니다. 그것은 도구를 잡고 올바른 방향으로 움직입니다.

아버 지원:

아버를 적소에 지지할 때 사용합니다. 이 지지대의 한쪽 끝은 돌출된 암에서 연결되고 다른 쪽 끝은 아버와 연결됩니다.

밀링 헤드:

수직 밀링 머신의 상부입니다. 스핀들, 구동 모터 및 기타 제어 메커니즘으로 구성됩니다.

램:

램은 수직 밀링 머신에서 오버행 암으로 작동합니다. 암의 한쪽 끝은 기둥에 연결되고 다른 쪽 끝은 밀링 헤드에 연결됩니다.

밀링 머신 작업:

밀링은 금속 절단에 의해 다양한 모양을 형성하는 데 사용되는 다목적 기계입니다. 밀링 머신의 작동은 다음과 같습니다.

1. 먼저 절삭 공구를 스핀들에 연결된 아버에 놓습니다.

2. 무릎이 아래로 움직입니다.

3. 이제 클램핑 나사를 사용하여 공작물을 테이블에 고정합니다.

4. 무릎 위치, 안장 위치 등과 같은 모든 제어점은 0으로 설정됩니다.

5. 이제 스핀들이 회전하기 시작하여 절삭 공구를 더 회전시킵니다.

6. 공구가 이동함에 따라 무릎, 안장 및 테이블을 이동하여 작업물을 필요에 따라 이동합니다.

7. 제어축은 공작물을 이동시켜 원하는 형상으로 절단합니다. 공구는 정지 상태로 유지되며 회전 동작만 가능합니다.
