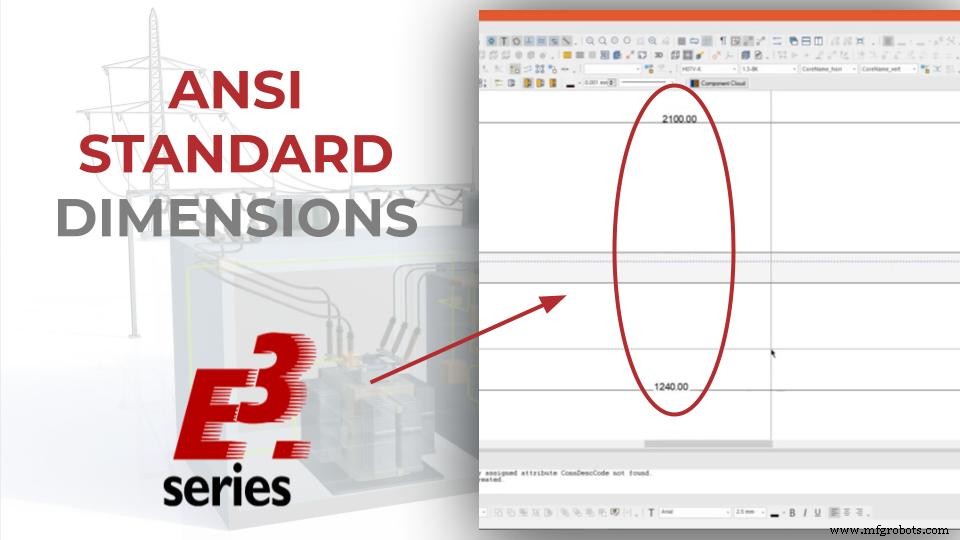

프로젝트 치수 텍스트를 ANSI에 맞게 조정

이 기사에서는 E3.series 2021의 또 다른 새로운 기능을 확인할 수 있습니다. 치수에 대한 텍스트는 개체의 치수 표시선을 끊도록 구성할 수 있습니다. 이를 통해 ANSI 표준에 대한 표시를 구현할 수 있습니다. 전체 비디오 기사를 보고 프로젝트를 최적화하십시오!

피>

레이블 지정 및 치수 지정

프로젝트는 패널 유형 시트의 삽입으로 시작됩니다. 이 시트 유형의 선택은 채널을 삽입할 수 있도록 정의되었지만 표시를 사용하여 모든 장치의 치수를 지정할 수 있습니다.

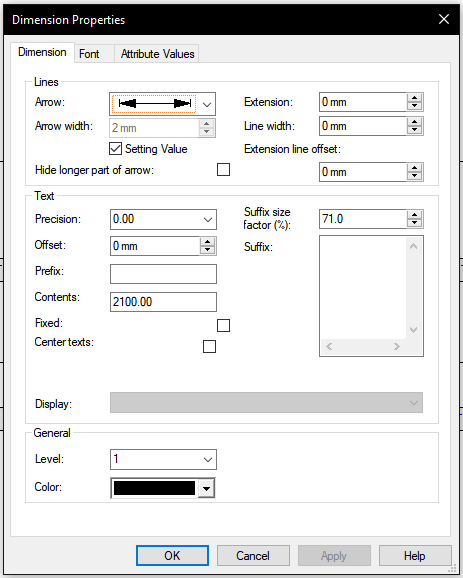

E3.series 차원 속성 창

그런 다음 치수가 삽입된 채널이 프로젝트에 추가됩니다. 이 옵션은 "Dimension" 버튼의 하단 메뉴 또는 키보드의 "M" 버튼을 사용하여 수행할 수 있습니다.

치수를 지정할 끝이 표시되고 삽입된 치수와 "치수 속성..."을 마우스 오른쪽 버튼으로 클릭하여 글꼴 설정을 지정합니다. 치수 설정은 세 가지 매개변수 조정으로 나뉩니다.

<울>

라인

텍스트

일반

그리고 각 옵션 내에서 조정할 수 있습니다.

기술 교육 과정을 통해 업계 최고의 E-CAE E3.series 도구를 지금 사용해 보십시오!

아래 배너를 클릭하세요

새 보기를 활성화하는 방법

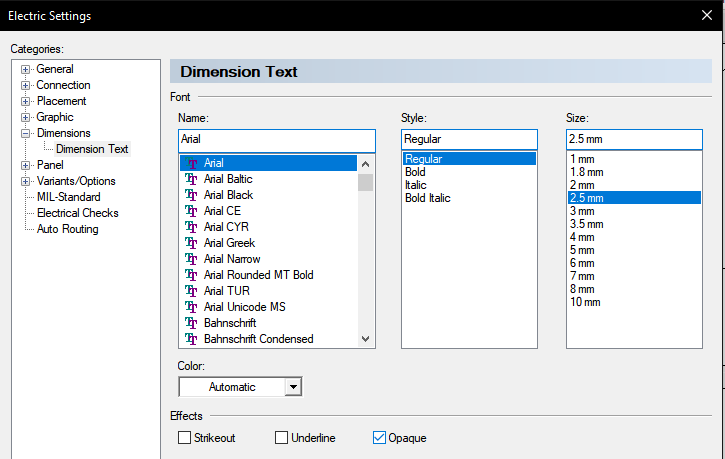

새로운 차원 시각화를 만들려면 "도구" - "설정..." - "치수" - "치수 텍스트"에서 옵션을 활성화하고 "효과"에서 "불투명" 옵션을 표시해야 합니다.

불투명 텍스트 옵션을 활성화하는 경로

전체 동영상 보기

더 많은 기술 동영상을 보려면 여기에서 YouTube 채널을 구독하세요.

ANSI 표준

마지막으로 새 채널이 프로젝트에 추가되고 치수가 지정됩니다. 이 새로운 기능이 제공하는 텍스트 서식의 차이를 볼 수 있습니다.

이 옵션을 사용하면 예를 들어 ANSI 표준에 따라 치수선 레이블을 구현할 수 있습니다.
