전기 패널에 케이블 덕트를 삽입하는 방법

이 기사에서는 E3.series에서 전기 패널을 라우팅하기 위해 덕트를 추가하는 방법을 배울 수 있습니다. 생성이 빠르며 다양한 매개변수 구성 및 덕트 치수 지정이 가능합니다. 전체 비디오 기사를 보고 프로세스를 최적화하십시오!

패널 시트 및 구성요소 삽입

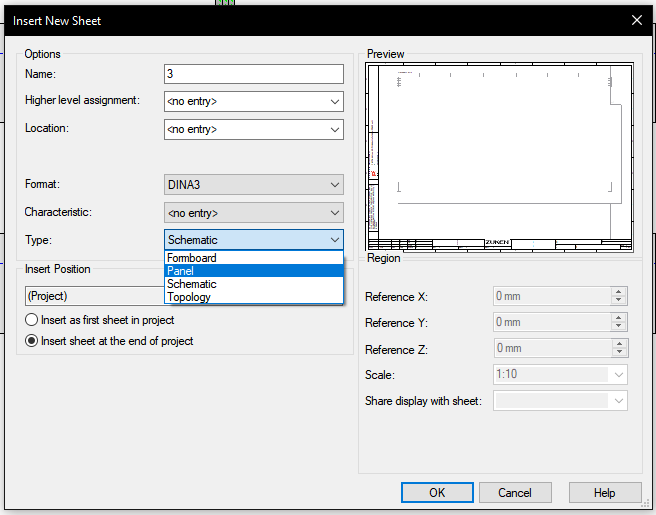

처음에는 패널과 같은 시트가 프로젝트에 추가됩니다. 이렇게 하려면 프로젝트 이름을 마우스 오른쪽 버튼으로 클릭하여 "새 시트..." 옵션이 선택되고 "패널" 옵션이 "유형" 필드에서 선택됩니다.

패널 유형 시트 삽입

그런 다음 구성 요소 "3RV1011-0AA10" 및 "280-601"이 연결 및 와이어 추가가 발생하는 회로도 시트에 추가됩니다.

패널 시트에 장치가 추가되고 전기 회로도에서 만든 연결 라인을 시각화할 수 있습니다.

기술 교육 과정을 통해 업계 최고의 E-CAE E3.series 도구를 지금 사용해 보십시오!

아래 배너를 클릭하세요

케이블 덕트 삽입

"Insert Cable Duct" 버튼에 덕트가 추가되고 몇 가지 가능한 조정과 함께 매개변수 설정 창이 열립니다.

<울>

높이

너비

채우기 제한

경고 제한

백플레인 배선

기타

패널 디자인에 덕트를 삽입하기 위한 버튼

"Height" 및 "Width" 매개변수는 각각 80mm로 설정되고 덕트는 장치의 상단과 하단에 추가됩니다.

전체 동영상 보기

더 많은 기술 동영상을 보려면 여기에서 YouTube 채널을 구독하세요.

스마트 자동 연결

마지막으로 "3RV1011-0AA10" 장치에서 마우스 오른쪽 버튼을 클릭하고 "Panel Autoconnect" 옵션을 선택하여 패널 시트에서 회로도 시트에서 만든 연결을 자동으로 라우팅할 수 있습니다.

E3.series 자동 연결 라우팅

자동 연결은 이전에 표시된 빨간색 선을 따릅니다.
