자신의 전기 설계 프로세스에서 약점을 식별하는 방법

전기 설계 프로세스는 체계적인 단계별 절차입니다. - 문제를 해결하기 위한 단계적 프로세스. 엔지니어는 제품 개발에 항상 이 프로세스를 사용합니다. 프로세스에서 집중해야 하는 몇 가지 일반적인 전기 설계 측면은 무엇입니까? 이것이 효과가 있다는 것을 알기 때문에 우리가 종종 간과하는 영역은 무엇입니까? 전기 디자인이란 무엇입니까? 그 과정은 무엇입니까? 여행 중에 놓치는 구체적인 세부 사항은 무엇입니까?
<시간>

전기 설계란 무엇입니까?

전기 설계에는 전기 장비의 개발 및 설치에 대한 계획, 생성, 테스트 또는 감독이 수반됩니다. 많은 전기 설계 프로젝트는 아이디어에서 시작하거나 민간 산업에서 종종 시장을 위해 모델링되거나 개발되는 제품에 대해 생각합니다. 전기 설계 프로젝트는 새로운 시장성이 있는 제품을 나타내거나 기존 제품 또는 시스템을 개선하려고 할 수 있습니다.

전기 설계 엔지니어는 여전히 전기 공학 원리의 기초에 대한 완전한 이해가 필요합니다. 데이터베이스 시스템의 가용성으로 다양한 작업 프로그램/모듈, 다양한 계획, 설계 및 분석 연구가 수행될 수 있습니다.

전기 설계 프로세스 요약

전기 설계는 몇 가지 중요한 개발 단계를 거칩니다. 첫째, 디자이너는 프로젝트의 범위를 이해해야 합니다. 그런 다음 설계자는 각 구성 요소(예:일반 사무 공간, 특수 기계 및 배전 장비)를 업계 표준에 맞게 정의하고 설계합니다. 마지막으로 이러한 개별 구성 요소를 컴파일하여 디자인의 최종 프레젠테이션을 구성합니다.

전기 설계자를 위한 초점

전기 설계 프로세스는 문제 해결을 위한 여러 단계의 방법입니다. 전기 설계자는 작업에서 자주 접하게 되는 주제에 집중해야 하는 경우가 많습니다. 전기 설계자는 종종 다음과 매우 밀접하게 작업하는데, 이는 숙련된 전기 설계자에게 성가시거나 일반적인 지식이 될 수 있습니다. 이러한 주제가 전기 설계자의 마음 속에 있는지 확인하는 것이 중요한 부분입니다.

<울>

규정 및 표준

구성 요소의 전기 참조

현장에서 사용되는 전압 시스템

가능한 오류 모드 방지

전기 안전

적용 표준 결정(영어로만 제공)

계획의 각 구성 요소를 선택한 후 단계는 각 부품을 업계에서 인정하는 표준과 상업 또는 산업 용도에 대해 지역 관할 구역에서 설정한 추가 표준에 맞게 설계하는 것입니다. 주요 산업 표준은 NFPA(National Fire Protection Association)에서 발행한 NEC(National Electric Code)입니다. NEC는 3년마다 개정되며 결과적으로 새 버전이 발행됩니다. 제품이 최신 개정판으로 최신 상태인지 확인하는 것이 좋습니다. 이 코드는 국가 수준에서 적용되지만 일부 지역 관할 구역에는 NEC의 요구 사항을 초과하는 추가 표준이 있거나 코드의 이전 버전을 사용할 수 있습니다.

일부 프로젝트에는 특수 전기 장비와 같은 특정 구성 요소를 기반으로 하는 추가 요구 사항도 있습니다. 전기 설계자는 항상 특수 장비에 대한 제조업체 지침을 고려하고 과전류 보호 크기, 특수 접지 요구 사항 등에 대해 제조업체가 제시한 적절한 전기 장비 표준을 사용해야 합니다. 이러한 특수 요구 사항은 추가적인 특수 배선 관행을 준수해야 할 수도 있습니다. 이 경우 이러한 특수 요구 사항을 계획에 문서화해야 합니다.

설계자는 모터 리드 식별, 변압기 단자 표시에 대한 표준을 포함하는 NEMA(National Electrical Manufacturers Association)의 표준도 고려해야 합니다. 플러그 및 콘센트 장치, 암페어 등급. 설계자는 모터 및 제어 장치에 대한 최신 정보와 최신 정보를 제공하는 EASA(전기 장치 및 서비스 협회)의 표준도 고려해야 합니다.

지역 유틸리티에서 제공하는 배전 시스템에 대한 새 부품 또는 업그레이드된 부품을 포함하는 프로젝트의 경우 전기 설계자는 유틸리티 회사에서 설정한 모든 요구 사항을 고려해야 합니다. 이러한 방법은 서비스 유틸리티에서 고객에게 적절한 분배에 필요한 배선 방법 및 장비를 지시할 수 있습니다. 계산된 부하 값은 배전 시스템이 이러한 부하를 지원할 수 있도록 제조업체 지침을 참조해야 합니다.
모든 경우에 설계자는 확실한 전기 지식과 전기 계산 및 그 필요성에 대한 철저한 이해뿐만 아니라 전기 산업 내에서 사용되는 모든 관련 코드 및 표준의 적용에 대한 인식을 가지고 있어야 합니다.

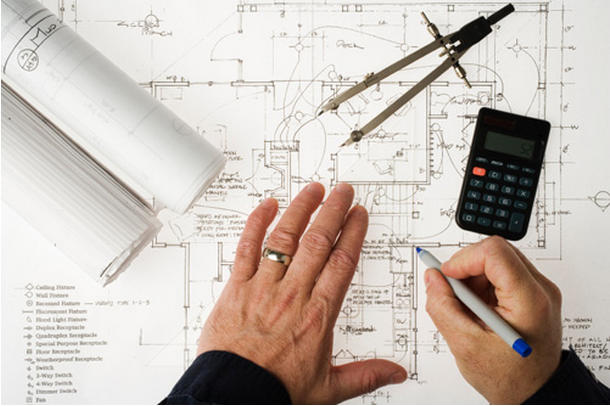

전기 계획 작성

일단 다양한 부품과 적용 가능한 표준이 결정되면 설계자는 전기 설계를 형성하고 일련의 계획을 완료하기 위해 해당 부품을 컴파일하기 시작합니다.

과거에는 이러한 계획이 손으로 그린 ​​청사진의 형태를 취했지만 오늘날 대부분의 계획은 CAD(Computer-Aided Design) 소프트웨어 도구를 사용하여 디지털 방식으로 생성됩니다. 디지털화된 계획은 펜과 연필로 그린 계획보다 수정 및 전송이 더 쉽습니다.

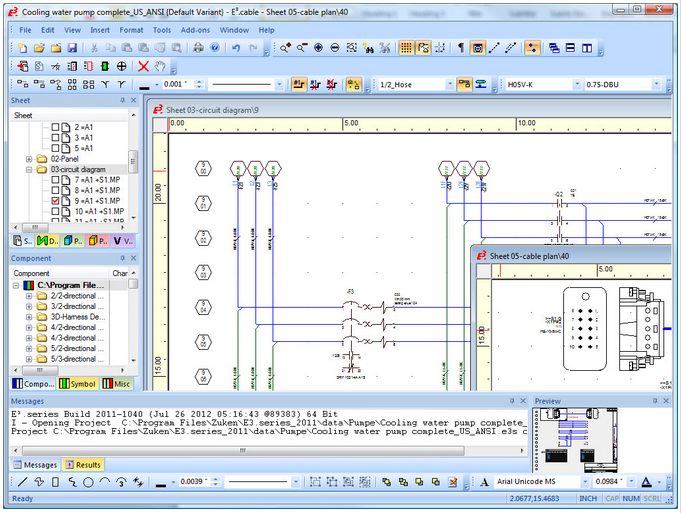

E 3.시리즈

도면에서 각 장치는 적절한 전기 기호를 사용하여 참조해야 합니다. 전기 기호를 사용하면 프로젝트에서 작업할 많은 사람들이 각 부품을 보편적으로 인식할 수 있으므로 비용을 적절하게 추정하고 사양에 따라 프로젝트를 구성할 수 있습니다.

올바른 기호를 사용하고 최종 디자인에 작성하는 것이 중요합니다. 디자인 기호 목록은 올바른 기호 및 해당 정의로 업데이트해야 합니다. 때때로 개발되지 않은 기호(예:최신 에너지 절약 또는 에너지 관리 장치)가 필요할 수 있습니다. 이 경우 설계자는 계획에 포함된 기호 목록에 추가되는 한 전기 설계 계획에 대한 새 기호를 생성할 수 있습니다.

시스템 전압

전기 시스템에 사용되는 다양한 시스템 전압을 이해하는 것은 설계 및 유지 관리에 매우 중요합니다. 부하가 위상 간에 그리고 위상과 중성선 사이에 연결되는 방식을 알면 전기 설계자가 전기 시스템의 구성 요소를 적절하게 설계 및 지정할 수 있으며 유지 관리 담당자가 이러한 시스템을 안전하게 유지 관리하고 운영할 수 있습니다.

전원 공급 장치에는 여러 유형의 전압이 있으며 어떤 것이 사용 가능한지 아는 것이 1단계입니다. 전압 공급은 공급하는 전력 회사에서 알려야 하며 모든 서비스 전압이 모든 부하에 사용 가능한 것은 아닙니다. 예를 들어 주거용 건물에는 3상 서비스를 사용할 수 없으며 더 큰 부하에 대해서는 최소 부하 요구 사항을 지정할 수 있습니다. 전기 설계자는 서비스 전압 요구 사항을 결정할 책임이 있습니다. 사용할 전원이 무엇인지 알고 있다고 가정하지 말고 해당 위치에서 그러한 전원을 출력하지 않을 때 한 가지 유형의 전원용 장치를 설계하십시오.

실패 모드 방지 계획

오류 모드는 시간이 지남에 따라 발생하며 피하도록 설계하기 어려운 경우가 많습니다. 전자 부품에는 광범위한 고장 모드가 있습니다. 이는 시기별, 원인별 등 다양한 방법으로 분류할 수 있습니다. 고장은 과도한 온도, 과도한 전류 또는 전압, 이온화 ​​방사선, 기계적 충격, 스트레스 영향 및 기타 여러 원인으로 인해 발생할 수 있습니다. 실패는 가장 일반적으로 구성 요소 수명 주기의 시작 부분이나 끝 부분에 나타납니다. 항공 우주 시스템, 생명 유지 시스템, 통신, 철도 신호 및 컴퓨터와 같은 응용 프로그램은 수많은 전자 부품을 사용합니다. 고장의 통계적 특성을 분석하면 설계에 적절한 지침을 제공하여 특정 수준의 신뢰성을 설정할 수 있습니다. 실패 모드 목록이 아래에 표시됩니다.

<울>

연락 실패

인쇄 회로 기판 오류

릴레이 오류

반도체 오류

수동 요소 실패

MEMS 오류

제품이 어떤 환경에 있든 주변 환경에 견딜 수 있도록 제품을 올바르게 설계하려면 철저한 연구가 필요합니다. 마지막으로 원하는 것은 주변 온도가 화씨 300도(과장)까지 도달할 수 있고 전자 장치가 실온을 처리하도록 설계되었다는 점을 통합하는 것을 잊었다는 것입니다.

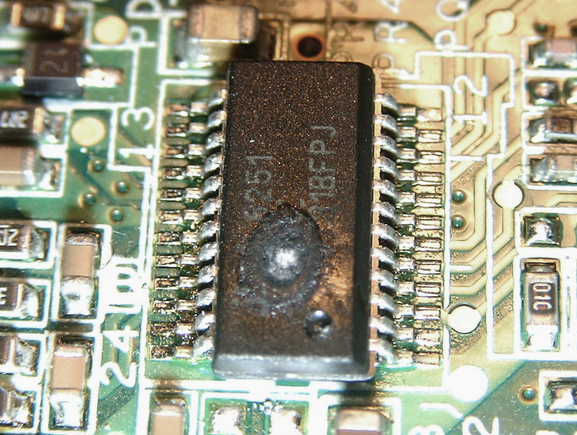

입력 전압으로 인한 엄청난 과열

전기 장비 안전

사람들이 전기에 대해 모든 예방 조치를 취하더라도 단순한 실수가 생명을 위협하는 상황으로 이어질 수 있는 시간은 단 한 순간입니다. 신제품을 개발하는 것은 단순히 고객 사양에 맞게 설계하는 데 많은 시간이 걸립니다. 하지만 아직까지 미고지 고객 요구사항 1순위가 안전이라는 것은 피할 수 없는 사실입니다. 그것을 만드는 사람들, 그것을 다룰 사람들, 사용하도록 설계된 사람들, 그리고 절대 건들지 말아야 할 사람들.

어느 쪽을 보든 오늘날의 모든 전자 장치에는 여전히 감전의 위험이 있습니다. 우리가 할 수 있는 유일한 일은 예방 조치를 취하고 누군가가 감전될 가능성을 최소화하는 것입니다. 모든 구성 요소가 모든 표준 및 지침을 충족했습니까? 사용할 산업에 필요한 지침을 충족했습니까? 마지막으로 원하는 것은 새 아기 모니터에 전선이 노출되도록 하는 것입니다. 그러나 현실적으로 이러한 이유로 이 제품은 시장에 출시되지 않을 것입니다. 기기의 피해나 손상을 방지하기 위해 가능한 모든 조치를 취했다고 느끼는 모든 조치를 취했습니까?

안전은 모든 전자 장치가 충족해야 하는 최고의 암묵적 요구 사항입니다. 이 목표가 달성되면 제품이 다른 사람에게 해를 끼치지 않도록 밤에 평화롭게 쉴 수 있습니다.

<시간>

전기 설계 프로세스 재고

전기 설계자로서의 경험이 아무리 적거나 많더라도 수행되는 작업에 대한 높은 수준의 관점을 갖는 것이 항상 좋습니다. 여기에서 논의된 주제 중 일부는 "예, 이것은 상식입니다"처럼 보일 수 있지만 때로는 이것이 작업이고 전기 설계 프로세스가 종종 무시되거나 어떤 경우에는 사용되지 않는 방법일 수 있음을 스스로에게 상기시키는 것이 좋습니다. . 사람들은 자신의 일이 되고 주변에서 일어나는 모든 일을 이해합니다. 아주 작은 변화가 일어날 수 있으며 종종 새로운 관점에서 사물을 보는 것이 좋습니다. 전기 설계자는 앉아서 일을 처음 시작했을 때 어땠는지 기억하기만 하면 직장의 신인이라면 누구나 할 수 있는 큰 실수를 피할 수 있습니다.

"나는 이것을 학교에서 배웠다... 나는 일을 시작하기도 전에 이것을 알았다"라고 생각했던 실수를 한 적이 있습니까?
