10가지 훌륭한 창고 조직도

창고를 적절하게 구성하면 운영 효율성을 높이거나 낮출 수 있습니다. 이는 물리적 창고 공간의 레이아웃뿐만 아니라 무엇보다도 입고, 재고 관리 및 배송에 필요한 단계를 명확하게 정의하는 적절하게 구성된 프로세스 흐름을 의미합니다. 견고한 창고 바코드 라벨 및 사이니지 시스템과 결합된 최적화된 물리적 레이아웃은 효율적인 창고 운영의 기초입니다. 그러나 어떻게 레이아웃을 가장 잘 최적화할 수 있습니까? 오늘날 분주한 많은 창고에서 작동하는 효율적이고 입증된 모델을 나타내는 10가지 가치 있는 창고 조직도를 모았습니다.

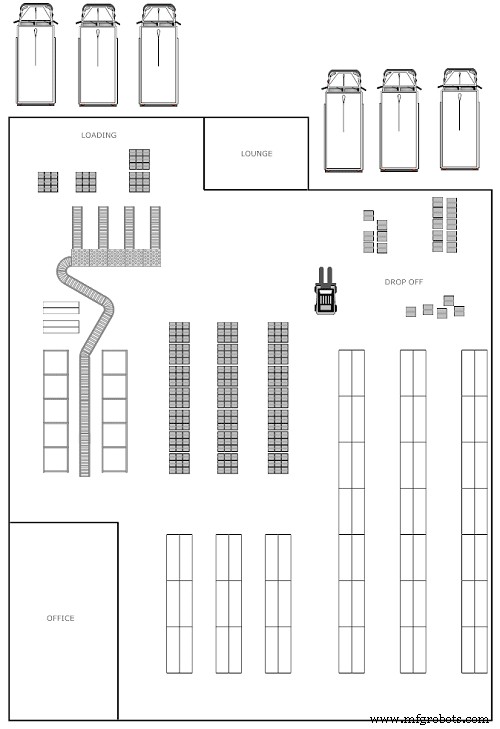

1. SmartDraw의 창고 레이아웃

SmartDraw는 시설의 요구 사항에 맞게 사용자 정의할 수 있는 3가지 예시 창고 레이아웃 차트를 제공합니다. 첫 번째 예는 인바운드, 아웃바운드 및 재공품을 위한 영역, QA 및 사무 공간, 적재 영역, 주문 피킹 공간 및 라운지를 포함하는 세 가지 영역 중 가장 복잡한 구성입니다. 예 2는 적재 및 하차 구역, 사무실 공간, 라운지가 있는 간소화된 행 기반 레이아웃입니다. 예 3은 가장 단순한 레이아웃으로, 적재 및 수령, 주문 피킹 및 대량 보관 영역이 있는 행 기반 구성도 사용합니다. (위 그래픽은 예시 2입니다.)

2. Interlake Mecalux의 창고 레이아웃 디자인

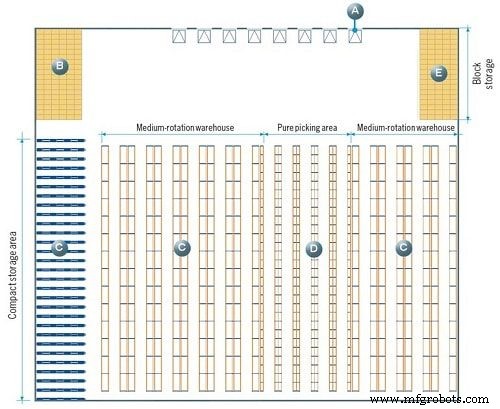

이 예에는 블록 저장 영역, 소형 저장 영역, 로드 및 언로드 영역이 포함됩니다. 이 차트의 레이아웃은 랙 보관을 위한 효율적인 행 시스템으로 구성되어 있으며 3개의 섹션으로 나뉩니다. 중앙 순수 피킹 영역의 양쪽에 있는 2개의 중간 회전 창고 영역입니다.

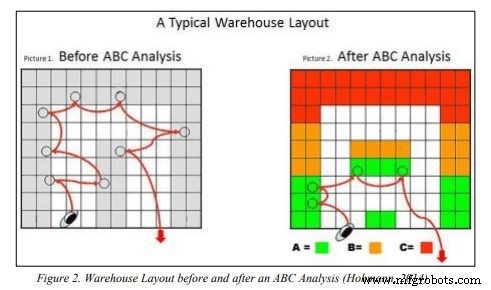

3. Kyle T. Bentz의 ABC 분석 전후 창고 레이아웃

이 창고 조직도는 Kyle T. Bentz의 학사 논문에서 가져왔습니다. ABC 분석 전후의 일반적인 창고 레이아웃을 보여주며, 분석을 수행하여 시설의 보관을 최적화함으로써 얻을 수 있는 이점을 보여줍니다. 빨간색 선은 작업자가 주문을 선택하는 경로를 나타냅니다. 두 번째 레이아웃에서 재고는 빈도와 판매 수익을 선택하여 구성되어 선택 프로세스를 대폭 간소화하고 단축합니다.

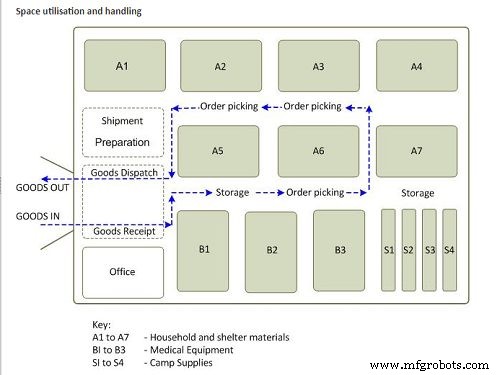

4. Logcluster 창고 조직도

Logcluster의 이 창고 조직도는 물품이 시설에 들어오고 나갈 때의 흐름을 보여줍니다. 레이아웃은 인벤토리 유형별로 그룹화되며 건물의 개별 영역에 랙 클러스터가 있습니다. 랙은 능률적인 주문 피킹을 허용하기 위해 모든 랙에 쉽게 액세스할 수 있도록 트래픽 패턴이 각 섹션을 통과하도록 논리적인 방식으로 구성됩니다.

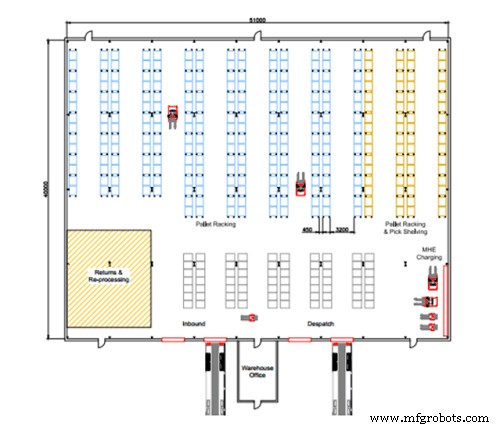

5. Go Supply Chain의 창고 조직도

Go Supply Chain은 창고 레이아웃 최적화 서비스를 제공하는 컨설팅 회사입니다. 여기에 제공된 예시 레이아웃에는 인바운드 및 디스패치 영역, 팔레트 랙킹 및 픽 선반 전용 섹션, 표준 팔레트 랙킹 전용 넓은 공간, MHE 충전 영역, 반품 및 재처리 영역이 포함됩니다. 창고 사무실은 귀중한 바닥 공간을 차지하지 않습니다. 대신, 인바운드와 디스패치 사이에 편리하게 위치한 메인 창고의 확장으로 위치합니다.

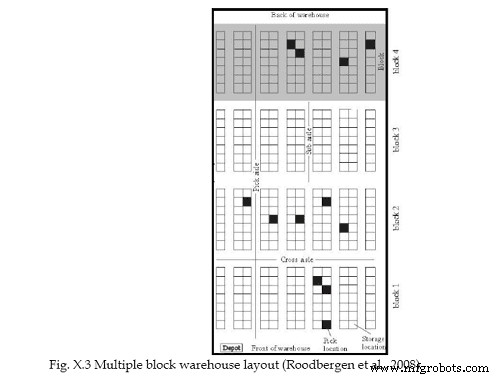

6. 다중 블록 창고 레이아웃(ResearchGate를 통한 Goran Dukic 및 Opetuk Tihomir)

이 창고 조직도는 ResearchGate에서 가져온 Goran Dukic 및 Opetuk Tihomir의 연구 논문에 나타납니다. . 하나 이상의 교차 통로를 추가하여 달성한 기존의 행 기반 설계에서 전환된 다중 블록 창고 레이아웃을 나타냅니다. 교차 통로를 추가하면 총 이동 거리가 향상될 수 있습니다. 저자는 또한 신중한 분석을 통해 창고 효율성에 가장 큰 이점을 제공할 이상적인 교차 통로 수를 결정할 수도 있다는 점에 주목합니다.

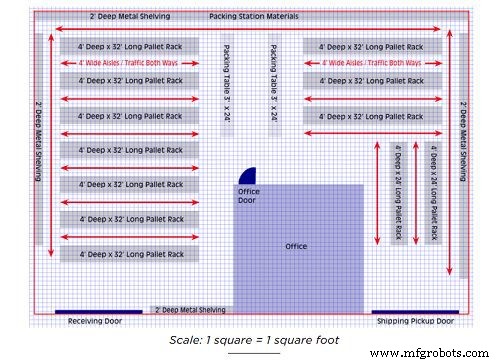

7. Fit Small Business의 창고 배치도

Fit Small Business는 이 예제 레이아웃 그림을 포함하여 효과적인 창고 레이아웃 도식을 만드는 프로세스를 간략하게 설명합니다. . 이 개략도에서 포장 재료를 위한 깊은 금속 선반과 보관 구역은 시설 주변을 따라 위치합니다. 깊고 긴 팔레트 랙은 바닥 저장 공간의 대부분을 차지하며 양방향으로 최적의 교통 흐름을 허용하는 넓은 통로를 갖추고 있습니다.

8. ConceptDraw의 창고 레이아웃 평면도

이 창고 레이아웃은 랙 구성에 대해 다른 접근 방식을 취하고 있습니다. 양쪽에 수직 랙. 이는 MHE 및 도보 이동을 위한 충분한 공간을 남겨두고 효율적인 교통 흐름과 최적화된 피킹 및 재고 프로세스를 허용합니다. ConceptDraw의 이 창고 레이아웃은 컨베이어 벨트를 디자인에 통합합니다. 따라서 창고가 프로세스를 능률화하기 위해 기술을 수용하는 경우 건물 레이아웃에 공간을 많이 차지하는 주요 기능을 가장 잘 통합하는 방법을 결정하기 위해 구축할 수 있는 좋은 예입니다.

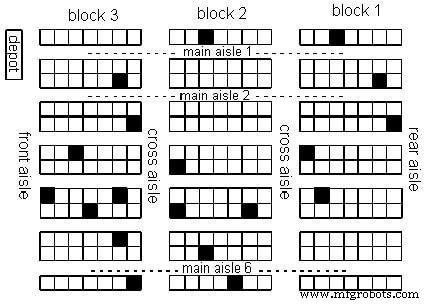

9. AdaptALift의 통로 레이아웃

AdaptALift의 이 간단한 블록 스타일 레이아웃은 세 개의 주요 통로(1, 2, 6) 및 2개의 교차 통로, 전방 통로 및 후방 통로를 통해 양방향으로 교통 흐름을 위한 충분한 공간을 확보할 수 있습니다.

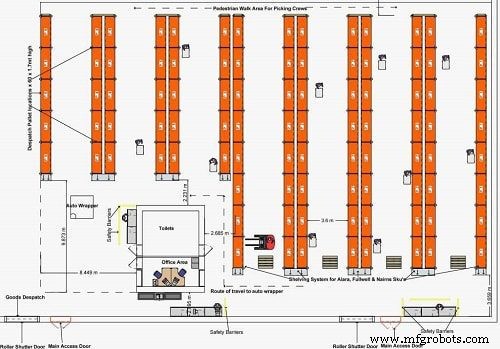

10. 전자 상거래 Wiki의 창고 조직도

전자상거래 Wiki는 전자상거래 소매업체가 회사 레이아웃을 구성할 때 유용한 정보를 제공합니다. 창고. 이 특정 차트에는 주 출입문, 롤러 셔터 문, 피킹 직원을 위한 지정된 보행자 전용 구역, 지게차 및 기타 장비를 위한 통로 사이의 넉넉한 공간 등의 세부 요소가 포함되어 있습니다.
창고 레이아웃을 설계하는 가장 좋은 방법은 없습니다. , 그러나 창고가 가능한 한 효율적으로 운영되도록 하는 데 도움이 될 수 있는 몇 가지 모범 사례가 있습니다. 장애물과 불필요한 교통 혼잡을 제거하고 재고를 전략적으로 저장하면 피킹 및 보관 시간을 크게 줄여 전반적인 운영 비용을 낮출 수 있습니다. 이 창고 조직도를 영감으로 사용하되 조직의 연구 및 분석을 활용하여 시설에 대한 최적의 레이아웃을 결정하십시오.
