LED 드라이버:최고의 가이드

에너지 절약형 전자 제품에 관심이 있습니까? 그렇다면 LED 전구가 에너지 절약 능력이 뛰어나고 수명이 길다는 것을 알고 있습니다. 그러나 대부분의 사람들은 LED PCB 전구가 작동하려면 LED 드라이버라고 하는 특정 장치가 필요하다는 것을 모릅니다. 따라서 저전압 전구 변압기나 형광등에서 볼 수 있는 안정기와 유사합니다.

따라서 LED에 공급되는 전기를 담당합니다.

그러나 LED 드라이버는 다양한 유형이 있기 때문에 까다로운 기술이 될 수 있습니다. 그리고 대부분의 경우 약간 압도적입니다.

이것이 우리가 이 기사에서 LED 드라이버에 대해 광범위하게 이야기하는 이유입니다. 이 주제에 대해 더 알고 싶으십니까?

그런 다음 잠시만 기다려 주세요.

LED 드라이버란 무엇입니까?

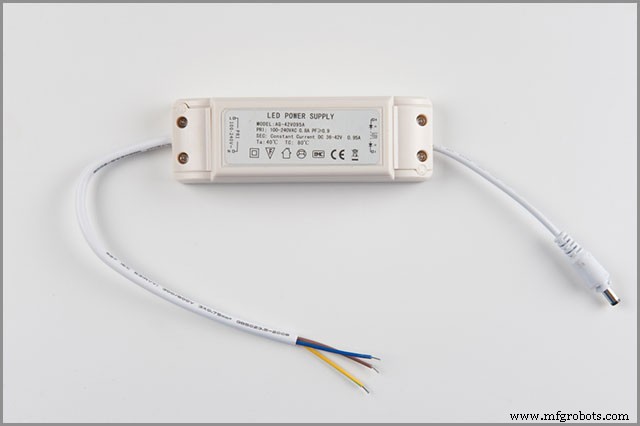

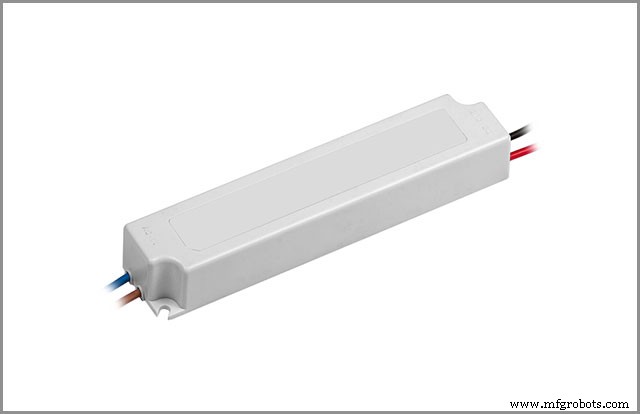

흰색 배경에 고립 된 LED 번개 전원 공급 장치

단순한. LED 또는 다층 LED PCB의 전원을 제어하는 전기 부품입니다. 요컨대 LED 회로의 중요한 부분입니다. 따라서 LED 드라이버 없이 작동한다는 것은 LED 시스템의 운명을 의미합니다.

LED 드라이버는 LED를 오래 사용하려면 이상적인 선택입니다. 어떻게? 고온 사고 또는 고전력 결함으로부터 LED를 보호하는 데 도움이 됩니다.

LED와 유사한 기능을 갖춘 독립형 전원 공급 장치인 LED 드라이버는 열 폭주를 방지하는 데 도움이 됩니다. 또한 안정적인 전류를 제공하면서 발생하는 순방향 전압 변화를 보완합니다.

LED 드라이버의 장점은 무엇입니까?

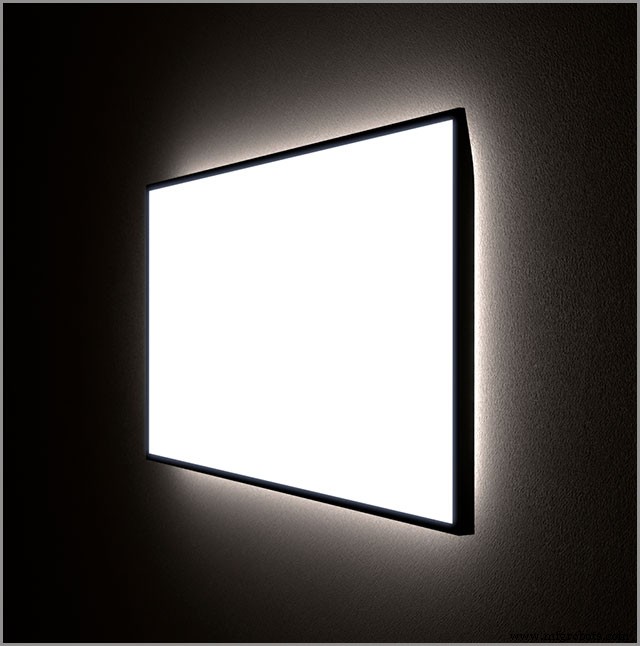

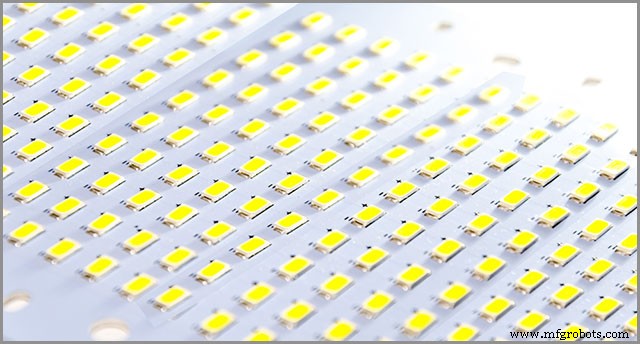

LED 조명 패널

LED는 직류의 경우 12~24V 사이의 저전압에서 작동합니다. 따라서 AC에서 120~277V 사이의 고전압으로 실행하더라도 LED 드라이버가 전류를 정류합니다. 즉, 교류를 직류로 낮추는 데 도움이 됩니다. 또는 고전압과 저전압의 균형을 맞출 수도 있습니다.

LED 드라이버는 LED를 전류 또는 전압 불안정으로부터 보호합니다. LED의 전압 변화는 전류 공급의 변동으로 이어질 수 있습니다. 이것이 LED 조명의 출력이 공급에 비례하는 이유입니다. 그리고 LED는 특정 범위 내에서 작동하기 위해 특정 등급이 있습니다. 따라서 전류가 너무 적거나 너무 많으면 LED의 더 높은 온도로 인해 광 출력이 변하거나 빠르게 손상됩니다.

전반적으로 LED 드라이버에는 두 가지 주요 이점이 있습니다.

1. AC를 DC로 변환하는 데 도움이 됩니다.

2. 드라이버는 정격 레벨 이하로 떨어지지 않고 회로를 통해 흐르는 전류 또는 전압을 유지하는 데 유용합니다.

LED 드라이버는 언제 필요한가요?

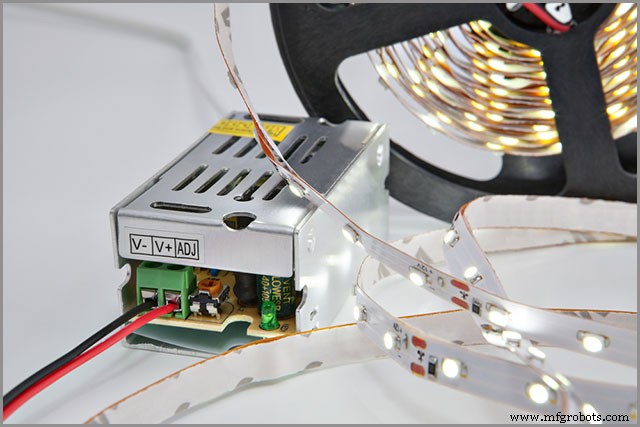

릴 LED 테이프의 조명 다이오드 및 전압 변환기

일반적으로 모든 LED 광원에는 LED 드라이버가 필요합니다. 그러나 주요 질문은 다음과 같아야 합니다. “따로 사야 하나요?” 문제는 일부 LED에는 전구에 통합 드라이버가 포함되어 있다는 것입니다. 또한 가정용으로 제작된 LED는 대부분 LED 드라이버와 함께 제공됩니다. 120볼트에서 작동하는 GU24/GU10 또는 E26/E27 베이스의 전구가 좋은 예입니다.

그러나 저전압 LED는 다음과 같습니다. 테이프 조명, MR 전구, 실외 정격 조명, 패널 및 특정 조명 기구가 제대로 작동하려면 LED 드라이버가 필요합니다.

따라서 짧은 대답은 저전압 LED를 다룰 때 LED 드라이버가 필요하다는 것입니다. 하지만 120볼트에서 작동하는 가정용 LED 전구에 대해서는 같은 말을 할 수 없습니다.

LED 드라이버 유형

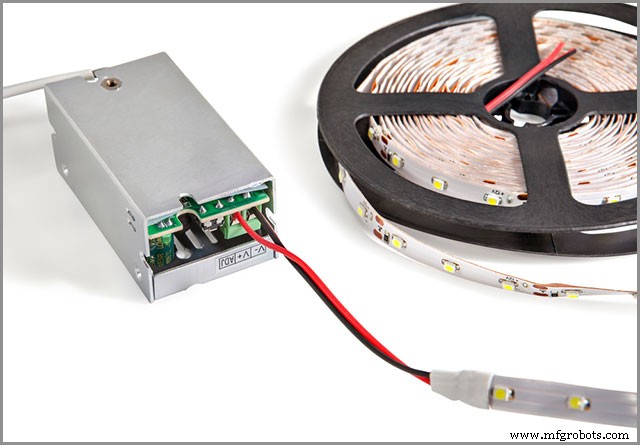

전류 변환기에 부착된 플라스틱 스풀에 있는 led 스트립의 근접 촬영

여기에 나열된 모든 LED 드라이버는 특정 전기 요구 사항에 따라 작동합니다.

정전류

이 LED 드라이버는 일정 범위의 출력 전압과 고정된 양의 출력 전류만 필요합니다. 정전류에는 LED의 부하/와트 수에 따라 변하는 전압 배열과 함께 밀리암페어 또는 암페어로 표시된 특정 출력 전류가 수반됩니다.

정전압

정전압 LED 드라이버는 최대 출력 전류와 함께 고정 출력 전압을 포함합니다. 또한 이 LED의 전류는 내부 정전류 드라이버 또는 LED 모듈에 포장된 간단한 저항으로 구동되는 조정 시스템과 함께 제공됩니다.

또한 일반적으로 12볼트 또는 24볼트 DC인 안정적인 전압 하나만 있으면 됩니다.

AC LED 드라이버

이 유형의 LED 드라이버는 기술적으로 백열등 또는 저전압 할로겐 전구를 실행합니다. 따라서 최소 부하 변압기가 없습니다. 그러나 AC LED 드라이버는 저전압을 감지할 수 없기 때문에 기존 변압기와 함께 작동할 수 없습니다.

조광 가능한 LED 드라이버

이 LED 드라이버를 사용하면 LED 조명을 어둡게 할 수 있습니다. 또한, 정전압 LED의 디밍을 허용합니다. 그리고 LED 전구로 가는 유도 전류의 양을 줄임으로써 이를 달성합니다.

LED 드라이버의 응용

신기술 특수 led 천장 조명 장착

자동차 LED 드라이버

다양한 영역에서 고품질 자동차 LED 드라이버로 차량 내부 및 외부 조명 시스템을 구별할 수 있습니다.

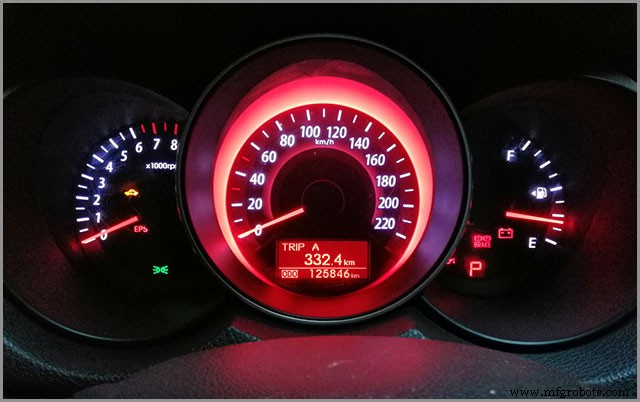

인포테인먼트 및 클러스터

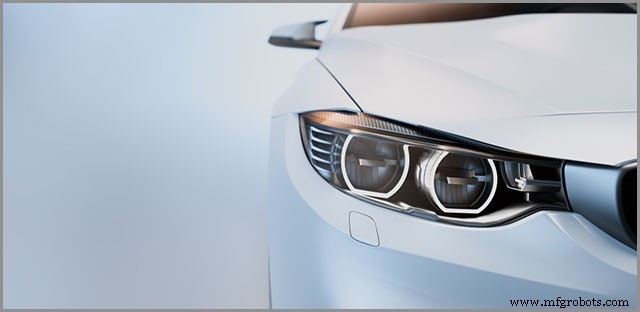

전방 헤드라이트

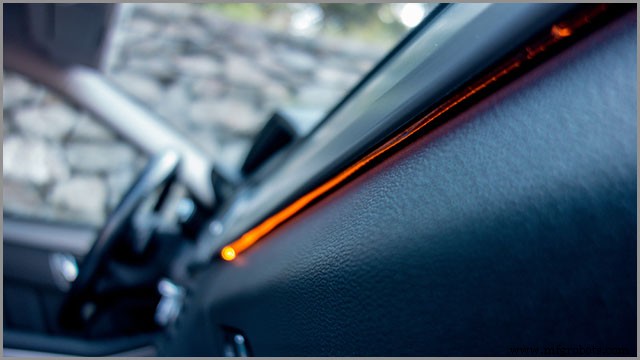

후미등 및 실내등

백라이트 LED 드라이버

백라이트 LED 드라이버는 LCD 패널 백라이트를 위해 특정 디밍 시스템을 사용하는 경향이 있습니다.

조명 LED 드라이버

조명 LED 드라이버를 사용하면 전자 제품에 적외선 조명을 설정할 수 있습니다. 또한 다중 토폴로지 정전류 컨트롤러를 사용하여 달성할 수 있습니다.

RGB LED 드라이버

RGB LED 드라이버는 다색 LED 어레이에 표시 기능 또는 애니메이션을 추가하는 데 도움이 됩니다. 또한 일반적으로 다양한 공통 인터페이스와 호환됩니다.

LED 디스플레이 드라이버

LED 디스플레이 드라이버 덕분에 저전력 및 고전력 소비로 특정 LED 스트링을 조절할 수 있습니다. 따라서 크고 좁은 픽셀이든 마이크로 또는 미니 LED 디지털 디스플레이 사이니지 애플리케이션을 위한 매트릭스 솔루션이든 이러한 드라이버는 작동합니다.

적합한 LED 드라이버를 선택하는 방법은 무엇입니까?

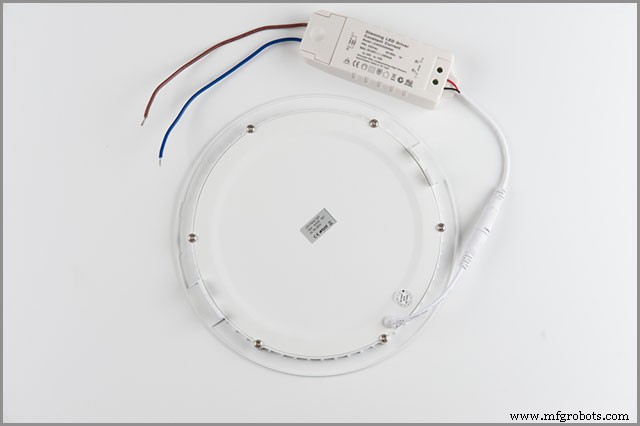

LED 패널 드라이버

LED 드라이버를 선택하기 전에 다음 요소를 고려하십시오.

DC 디밍

조광 가능한 LED를 선호합니까? 아니면 밝기를 변경할 계획입니까? 그런 다음 디밍이 가능한 전원 공급 장치 또는 드라이버를 선택하십시오. 왜요? 전원 사양에서 쉽게 식별할 수 있습니다. 또한 사양 표에서 드라이버의 호환 가능한 조광기 제어 유형과 같은 다른 항목을 찾을 수 있습니다.

전원 요구사항

조명의 전압 요구 사항은 가장 먼저 고려해야 할 사항 중 하나입니다. 따라서 LED가 작동하는 데 20볼트가 필요한 경우 20볼트 드라이버를 구입하세요.

요약하자면, 여기의 목표는 운전자가 올바른 출력을 얻도록 하는 것입니다. 그리고 경험 법칙은 다음과 같습니다. 출력은 조명의 지정된 범위 내에 있어야 합니다.

또한 정전압 드라이버의 경우 전압 범위를 고려할 수 있습니다. 그러나 정전류 드라이버가 있는 경우 전류 및 전압 범위를 모두 고려할 수 있습니다.

요컨대, 제안된 LED 조명의 전압 공급에 유의하십시오. 따라서 LED 드라이버가 LED의 입력 전압을 수용하는지 확인하십시오. 그렇게 하면 적절한 출력 전압까지 쉽게 내릴 수 있습니다.

또한 전력량을 고려해야 합니다. 그 동안에는 조명의 전력량에 비해 최대 전력량이 더 높은 드라이버를 구해야 합니다.

역률

역률은 전기 네트워크에 배치된 드라이버의 전력 부하를 추론하는 데 도움이 됩니다. 그리고 보통 -1 ~ 1 사이입니다. 따라서 역률의 기준은 약 0.9 이상입니다. 즉, 드라이버의 효율은 1에 가까울수록 높아집니다.

안전

LED 드라이버에는 다양한 표준이 있습니다. 예를 들어, UL 클래스 1과 2가 있습니다. UL 클래스 1은 고전압 출력 드라이버용입니다. 이 범주의 드라이버는 고정 장치 내에서 안전 예방 조치가 필요합니다. 또한 더 많은 LED를 수용할 수 있어 더 효율적입니다.

UL 클래스 2 드라이버는 LED 수준에서 주요 안전 보호 장치가 필요하지 않습니다. 또한 표준 UL1310의 조건을 충족합니다. 이 클래스는 더 안전한 옵션이지만 작동할 수 있는 LED 수에 제한이 있습니다.

IP 등급은 운전자 인클로저가 제공하는 것을 보여주는 또 다른 유형의 안전입니다. 예를 들어, IP67 등급이 표시되면 운전자가 먼지와 일시적인 물속에 잠겨도 안전하다는 의미입니다.

효율성

이 요소는 드라이버가 LED에 전력을 공급해야 하는 입력 전력의 양을 알려 주기 때문에 중요합니다. 값은 백분율로 표시됩니다. 따라서 80-85% 사이의 효율성을 기대해야 합니다.

LED 드라이버 계산기

LED 드라이버를 계산하는 것은 쉽습니다. 와트에 1.2를 곱하면 됩니다.

본질적으로 각각 5와트를 사용하는 10개의 LED 조명이 있다면 결합된 와트 사용량이 50임을 의미합니다.

따라서 LED 드라이버를 계산하려면 총 전력량에 1.2를 곱합니다.

다음과 같습니다.

50 x 1.2 =60.

보시다시피 위의 예에서 계산된 LED 드라이버는 60v입니다. 이는 10개의 LED 조명을 처리하는 데 필요한 전원입니다.

LED 드라이버 회로는 어떻게 작동합니까?

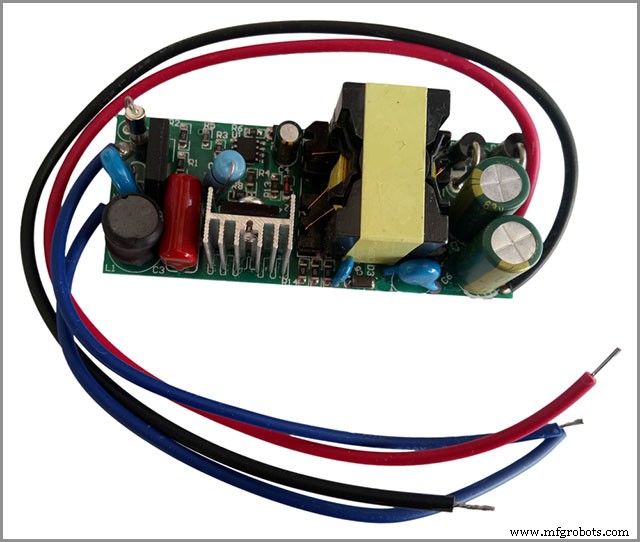

하우징이 없는 연결 와이어가 있는 led 드라이버 보드

LED 드라이버 회로는 AC 커패시터로 시작합니다. 따라서 커패시터는 라인의 주 전원과 연결됩니다. 이후 390KΩ의 저항이 커패시터와 병렬로 연결된다.

이 배열은 전원이 없을 때 커패시터를 방전하는 데 도움이 됩니다. 그 후, 10KΩ의 또 다른 저항이 정류기와 주 전원 사이에 연결됩니다. 이 경우 전파 브리지 정류기가 전류를 변경하는 데 도움이 됩니다. 다음으로 LED는 들어오는 AC 전압을 DC로 변환합니다. 그런 다음 4.7µF의 커패시터가 브리지 정류기 출력을 필터링합니다. 제너 다이오드는 전파 브리지 정류기의 출력을 제어하는 데 도움이 됩니다. 그런 다음 47µF의 커패시터가 제너 출력을 필터링합니다. 따라서 필터링된 Zener 출력이 LED로 이동합니다.
