Irf740:전체 가이드 및 기타 정보!

MOSFET 트랜지스터를 사용하여 소스와 드레인 사이의 전압 또는 전류 흐름을 제어할 수 있습니다. 또한 다양한 유형의 MOSFET이 있습니다. N채널형 MOSFET이 그 중 하나이다. N-채널 MOSFET은 금속 산화물 반도체 전계 효과 트랜지스터(FET)입니다. 우리는 종종 전압 제어에 사용합니다. 이 기사에서는 N-Channel Mosfet 아래에 있는 irf740 Mosfet에 대해 설명합니다. 또한 이 기사는 회로 연결에서 irf740을 사용하는 방법을 배우는 데 도움이 될 것입니다.

Irf740이란 무엇입니까?

irf740은 최대 400v의 전력 부하를 전환할 수 있는 n채널 전력 MOSFET 트랜지스터입니다. 이러한 전기 부품은 최대 10A의 전력을 사용하는 부하를 전환할 수 있습니다. irf740은 몇 초 만에 한 소스에서 다음 소스로 전환해야 하는 애플리케이션에 필수적입니다. 그러나 게이트 핀과 소스 핀 사이에는 약 10v의 게이트 임계 전압을 배치해야 합니다. 이 게이트 전하는 MOSFET이 스위칭 효율을 수행하는 데 도움이 됩니다.

또한 irf740 트랜지스터를 사용하면 간단한 드라이버 회로를 구축할 수 있습니다. 게이트 핀 옆에 이 드라이버 회로를 배치합니다. 이 단계는 MOSFET에 10v의 임계 전압을 제공해야 합니다. MOSFET은 드라이버 회로 없이 전기 스위칭 목적으로 필요할 때 비효율적일 수 있습니다.

특히 irf740 N-Channel은 가격이 저렴하고 DC-DC 컨버터에 필요한 우수한 스위칭 속도를 제공합니다. 또한 열 저항이 미미합니다. 그러나 다른 모든 전기 부품과 마찬가지로 irf740에도 단점이 있습니다. Irf740 MOSFET 트랜지스터는 일반적으로 RDS로 알려진 5.5옴의 높은 온 저항을 가지고 있습니다. 이 속성은 높은 스위칭 애플리케이션이 필요할 때 irf740을 비효율적으로 만듭니다.

(모스펫의 상징)

IRF740 핀 구성

irf740 N-채널 전원 MOSFET에는 3개의 핀이 있습니다. 아래 표는 각 못에 대한 자세한 설명입니다.

(3핀 구성 트랜지스터)

IRF740 기능 및 특성

다음은 몇 가지 주목할만한 특징입니다.

• 먼저 TO-220 패키지에서 irf740s Mosfet N-CH를 찾을 수 있습니다.
• 두 번째로, irf740은 n채널 파워 MOSFET입니다.
• 셋째, irf740s MOSFET N-CH의 상승 시간은 27ns이고 하강 시간은 24ns입니다.
• 또한 irf740의 연속 최대 드레인 전류는 10A입니다.
• 또한 전도에 필요한 최소 전압은 2v에서 4v 사이입니다.
• 다음으로 소스 전압에 대한 400v 드레인이 있습니다.
• 또한 irf740의 최대 전력 소비는 125W입니다.
• 또한 irf740은 최대 전류가 20v이지만 게이트 임계 전압이 10v입니다.
• 또한 작동 온도와 최대 보관 온도는 섭씨 -55도에서 +150도 사이여야 합니다.
• 마지막으로 이 FET 유형 N-채널은 0.55옴의 드레인-소스 저항을 가지고 있습니다.

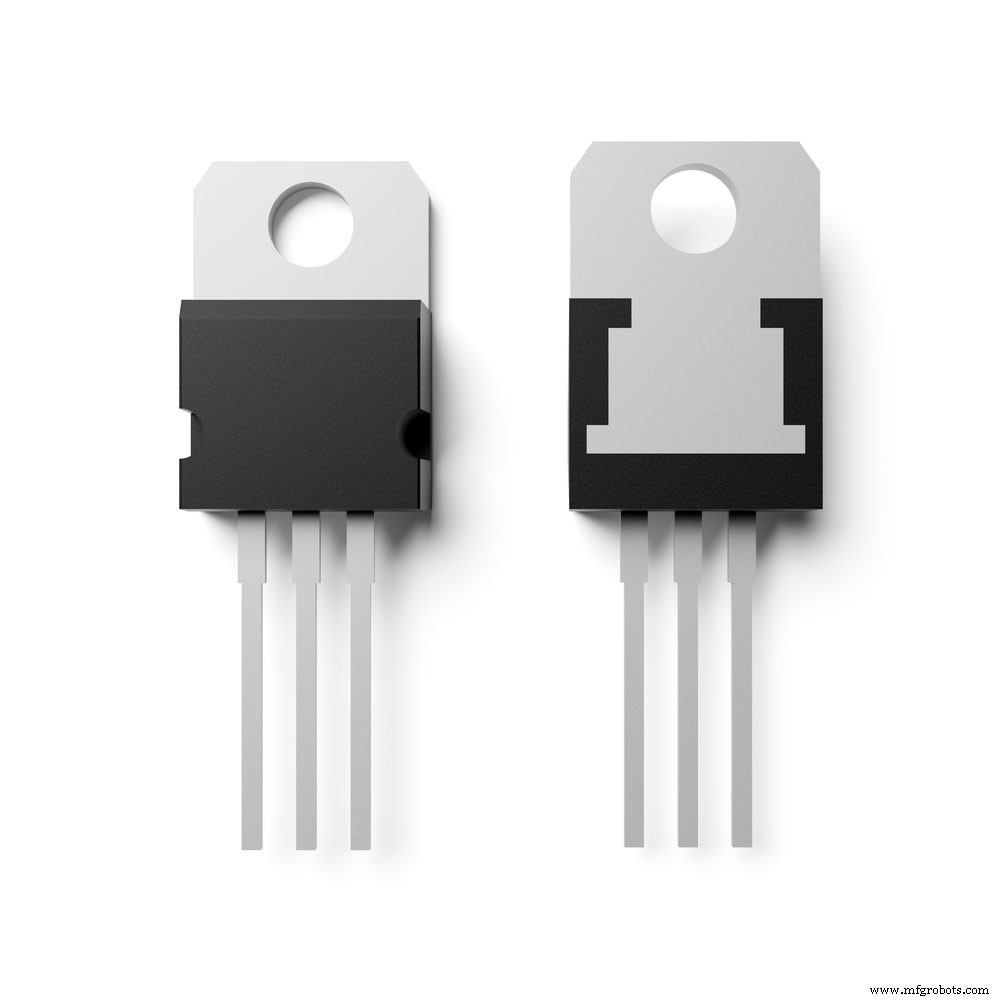

(TO-220 패키지가 있는 트랜지스터의 예)

irf740 교체

여기에는 IRFB13N50A, ssf13n15 및 UF450A가 포함됩니다.

응용 프로그램

• 첫째, DC-DC 컨버터에서 사용할 수 있습니다.
• 둘째, 인버터 회로나 배터리 충전기 회로에 필요합니다.
• 또한 구동 전압은 모터의 속도를 제어하는 ​​데 도움이 됩니다.
• 또한 UPS에서 사용됩니다.
• 또한 고속 스위칭을 위해서는 필수적입니다.
• 또한 이 트랜지스터를 LED 조광기 및 점멸기에 사용할 수 있습니다.
• 마지막으로 이 Mosfet N-CH를 고전력 장치 전환에 사용할 수 있습니다.

(다른 크기의 모터.)

irf740을 서킷에서 안전하게 실행하는 방법

전기 부품을 오래 사용하려면 최대 정격보다 20% 낮은 수준으로 사용해야 합니다. 이 속성은 irf740s를 사용할 때도 필수적입니다.

위에서 논의한 바와 같이 이 irf740s Mosfet N-CH 400v의 최대 연속 드레인 전류는 10A입니다. 단, 구동되는 유도부하는 8A를 초과하지 않아야 합니다.

유사하게, 이 속성은 드레인-소스 전압에 적용됩니다. 최대 부하 전압이 400v이므로 드레인 전압이 최대 정격 표시보다 20%를 초과해서는 안 됩니다.

또한 트랜지스터는 항상 적절한 온도 조건에서 작동 및 보관하십시오. 또한 작동 중에는 방열판을 지속적으로 사용하십시오.

(다양한 전자 부품 그룹)

요약

irf740의 설계는 특히 고전압 및 빠른 스위칭 목적을 위해 설계되었습니다. 이 팁은 특히 사용자가 한 부하에서 다른 부하로 입력 전원을 변경하려는 경우 필요합니다.

이 기사가 도움이 되었기를 바랍니다. 이 기사 또는 당사 기사에 대한 질문이나 서비스가 있으면 주저하지 말고 당사에 연락하십시오.
