LM350 – 전압 조정에 대한 전체 가이드

전압 조정기는 입력 또는 부하 조건 또는 변경 사항에 관계없이 출력 전압을 일정하게 유지합니다. 사용하기 쉽지만 매우 효과적인 전압 조정기는 LM350 포지티브 전압 조정기입니다. 회로 요구 사항에 따라 프로그래밍 가능한 전압 출력 레귤레이터 또는 정밀 전류 레귤레이터로 사용할 수 있습니다.

사용 방법을 잘 모르는 경우 올바른 위치에 있습니다. 오늘의 기사에서는 전압 조정기, 핀 구성, 기능, 대안 및 용도를 살펴봅니다.

LM350이란 무엇입니까?

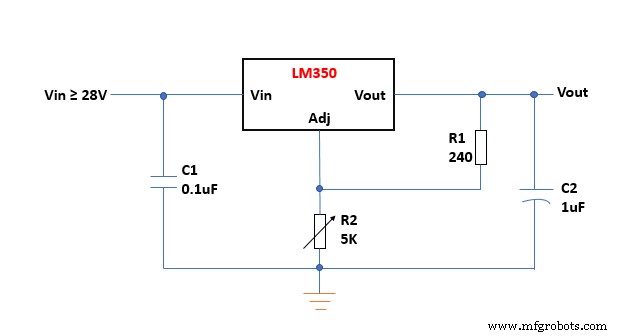

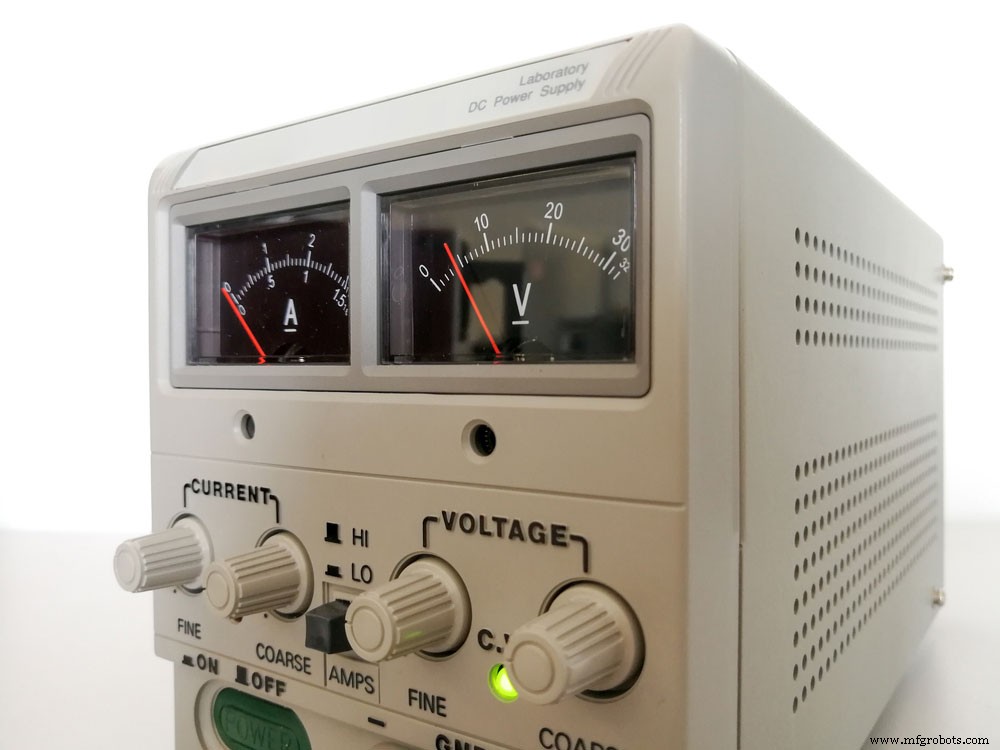

그림 1:정밀 가변 전원 공급 장치

LM350은 3단자 적응형입니다.

LM350 IC를 설정하는 것은 출력 전압을 설정하기 위해 2개의 외부 저항만 있으면 되기 때문에 매우 간단합니다.

또한 안전한 영역 보상, 내부 전류 제한 및 열 차단 기능을 사용하여 폭발 방지 기능을 제공하는 견고한 IC입니다. 결과적으로 조절기를 사용하여 조정 가능한 스위칭 또는 정밀 전류 조절기를 설계할 수 있습니다.

LM350 핀 구성

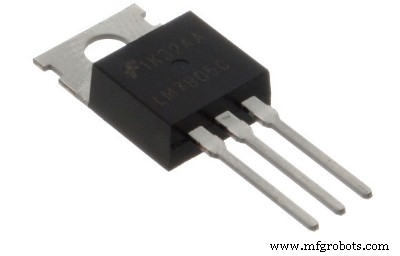

그림 2:LM350 전압 조정기 핀 구성 다이어그램

핀 1/핀 조정(Adj) 레귤레이터가 접지될 때 출력 전압을 설정하고 고정 전압을 제공합니다.

핀 2/출력 전압 핀(Vout), 조정된 전압의 출력 핀입니다.

핀 3/입력 전압 핀(Vin), 레귤레이션 중인 전압에 대한 입력 핀 역할을 합니다.

LM350 기능

다음은 LM350 레귤레이터의 기능 및 사양입니다.

레귤레이터는 3A의 출력 전류와 85W에 가까운 높은 손실을 보입니다.
둘째, 고전압 애플리케이션에서 플로팅 작동이 가능합니다.
또한 0.005%/V의 라인 레귤레이션을 제공하고 0.1%의 부하 레귤레이션을 제공합니다.
넷째, 이 칩은 35V의 출력 전압 범위에 대한 피크 입력도 견딜 수 있습니다. 정상 작동을 위해 15V에 가깝게 유지하는 것이 좋습니다.
다섯째, 칩에는 과부하 열 보호 기능이 있어 과부하의 영향으로부터 회로 부품을 보호합니다. 과부하 보호 기능은 조정된 핀이 연결되지 않은 경우에도 칩을 양호한 작동 상태로 유지합니다.
또한 출력 전압을 1% 허용 오차로 1.25V에서 33V까지 정확하게 조정할 수 있습니다.
마지막으로, 칩의 정격 전류를 초과하면 기기를 트립시키는 내장형 안전 기능이 있습니다.
