DIY 감지 ADXL335 지진 감지기

이 프로젝트 정보

ADXL335는 아날로그 전압 출력이 있는 저전력, 완전한 3축 가속도계입니다. 이 제품은 ±3g의 전체 범위 최소 범위로 가속도를 측정합니다. 기울기 감지 애플리케이션에서 중력의 정적 가속도와 모션, 충격 또는 진동으로 인한 동적 가속도를 측정할 수 있습니다. 감도는 330mV/G입니다.

이 가속도계를 사용하는 인터넷의 많은 "지진 감지기" 프로젝트 외에도 이 목적에 대한 감도가 매우 낮아 이러한 장치는 실제로 작동하지 않습니다. 나는 그들 중 많은 것을 만들고 테스트했기 때문에 이것에 자신이 있습니다.

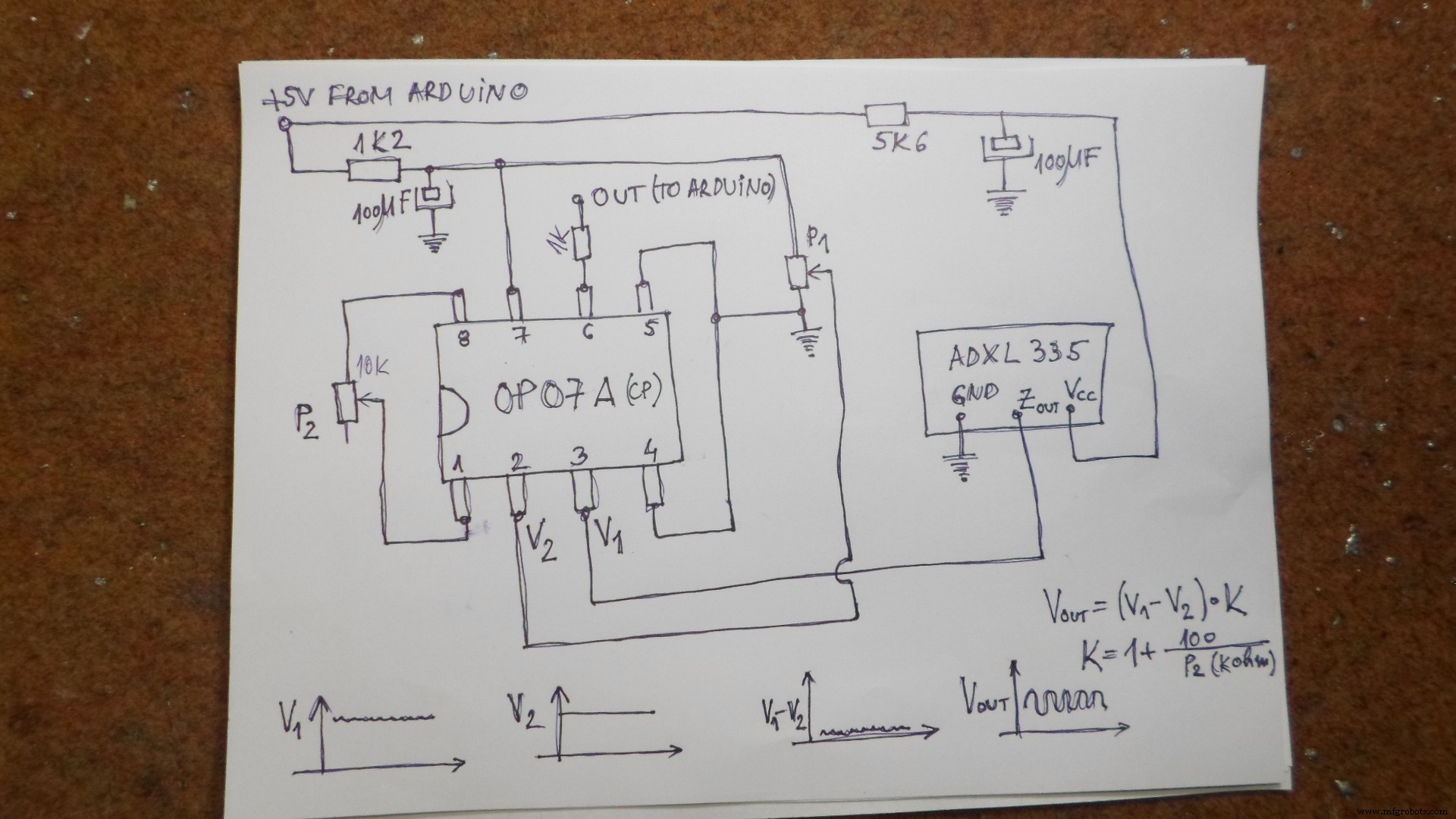

아래 제시된 아이디어는 DIFFERENTIAL 모드로 연결된 계기 연산 증폭기 IC의 도움으로 유해한 노이즈를 증폭하지 않고 신호의 유용한 부분만 100-1000배(또는 그 이상) 증폭하는 것입니다. 나는 OP07 IC를 사용하지만 어떤 계기용 연산 증폭기 IC도 사용할 수 있습니다. 전위차계 P1을 사용하여 전압 V2를 V1보다 약간 작게 설정하고 P2는 유용한 신호의 증폭을 조정합니다. 증폭 계수 공식은 Vout=(V1-V2)*K이며, 여기서 K=1+100/P2(kOhm)입니다. 이 증폭된 신호는 1k 저항을 통해 Arduino 마이크로컨트롤러의 아날로그 입력에 연결됩니다. ADXL335의 3개 출력을 증폭하려면 각 축(x, y 및 z)에 대해 3개의 동일한 증폭기를 별도로 만들어야 합니다. 이 경우 수직 충격을 감지하기 위해 하나의 축(z)만 사용합니다.

그런 다음 Arduino 마이크로 컨트롤러는 아래에 제공된 "nerdaqII" 코드를 사용하여 신호를 처리하고 필터링합니다. 컴퓨터에서 시각적 프레젠테이션을 위해 아래에서 다운로드할 수 있는 무료 "Amaseis" 소프트웨어를 사용합니다. 도움을 받아 24시간 지진 활동을 모니터링합니다.

영상은 이 수정 전과 후의 감도 차이를 명확하게 보여줍니다. 그러나 ADXL335의 임계값 수준이 상대적으로 높기 때문에 장치는 상대적으로 강한 국부 충격만 감지할 수 있습니다. 내 DIY 기계식 지진계를 사용한 지진 감지에 대한 다년간의 경험을 바탕으로 이 말을 하는 것입니다. 앞으로의 기간 동안 나는 하루 24시간 지진 활동을 기록할 것이며 우리 지역에서 일부 지진을 "잡기"를 희망합니다. 확실히 결과가 있으면 이 프로젝트의 내용을 업데이트하겠습니다.

나는 현재 매우 민감하고 추가 분석을 위해 3축의 데이터를 SD 카드에 기록하는 잘 알려진 전자 잡지에 발표된 MPU-6050 지진 감지기의 테스트 단계에 있습니다. 그것은 나의 다음 프로젝트 중 하나가 될 것입니다.

마지막으로 이러한 유형의 "디지털" 지진계는 제작 및 설치가 쉽고 다양한 대기 영향에 강하므로 학교 발표 및 유사한 활동에 이상적입니다.

코드

arduino 코드C/C++

미리보기 없음(다운로드만 가능).

Windows 소프트웨어 Amaseis자바

미리보기 없음(다운로드만 가능).

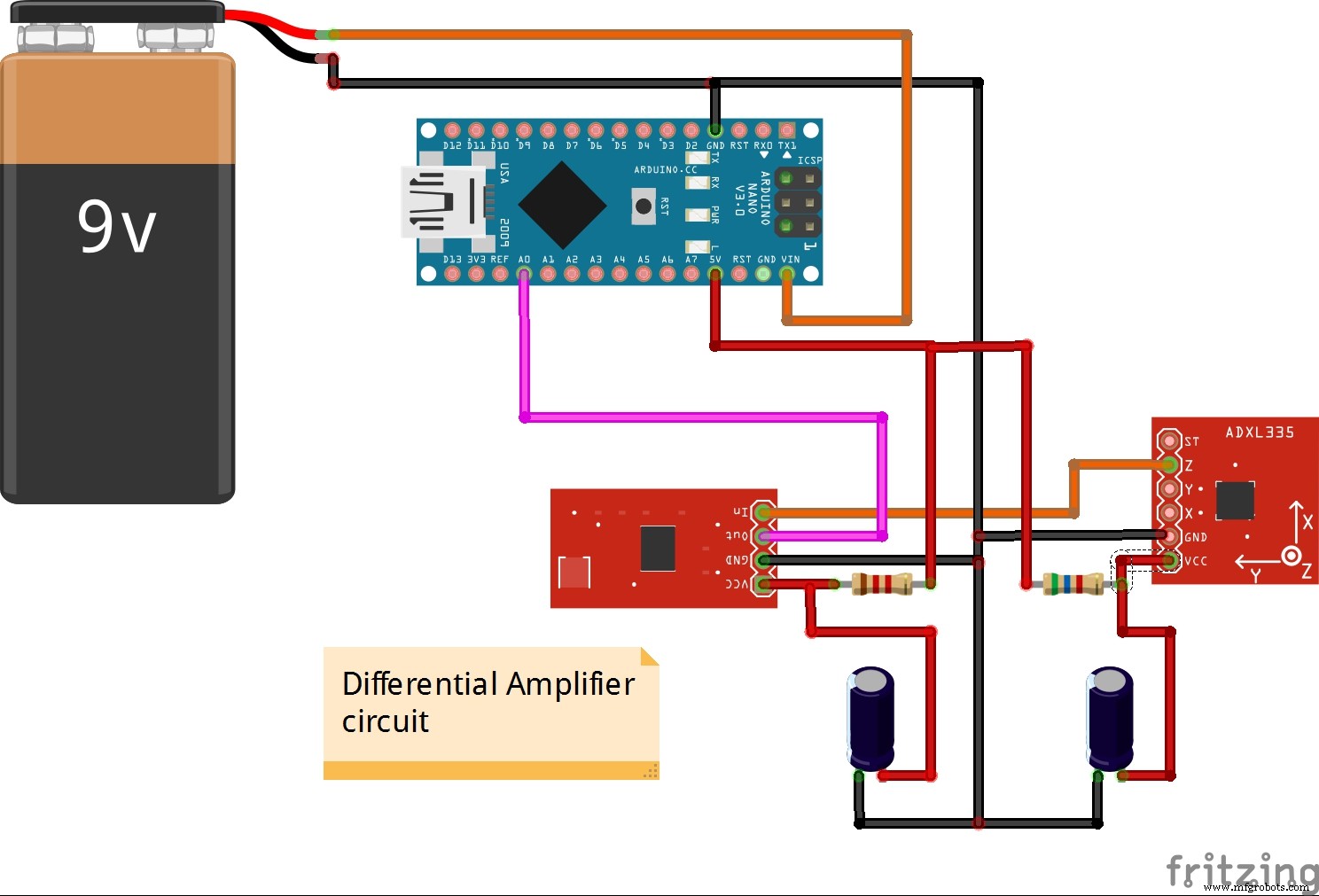

회로도
