CNC 공작물 고정 기술: 정밀 가공을 위한 워크피스 고정법

CNC 가공 부품을 만들 때는 먼저 공작물을 어떻게 적재하고 고정할지 최적의 방법을 찾는 것부터 시작해야 합니다. 이 단계는 툴 경로 계획보다 선행되며 공정에서 중요한 역할을 합니다.

워크홀딩(workholding)과 적재는 CNC 가공 공정의 핵심 요소입니다. 공작물은 공작기계 작업대 위에서 얼마나 단단히, 안정적으로 서 있는지만큼만 좋은 결과물이 나옵니다. 이에 머시니스트와 엔지니어들은 공작물을 안정적으로 고정하기 위한 수많은 솔루션을 개발해 왔습니다.

이 글에서는 가장 대표적인 워크홀딩 방식들을 살펴보고 각각의 장단점을 평가해 보겠습니다.

T-슬롯(T-Slots)

워크홀딩의 핵심인 T-슬롯은 T자형 컷아웃을 제공하는데, T자의 가로막대가 테이블 아래쪽이나 테이블 내부에 위치합니다. 이로 인해 너트가 슬롯에 끼워져 볼트나 클램프를 삽입할 수 있는 이동 가능한 위치가 생깁니다.

클램프에는 여러 종류가 있으며 각각 장단점이 다릅니다.

접착(Gluing)

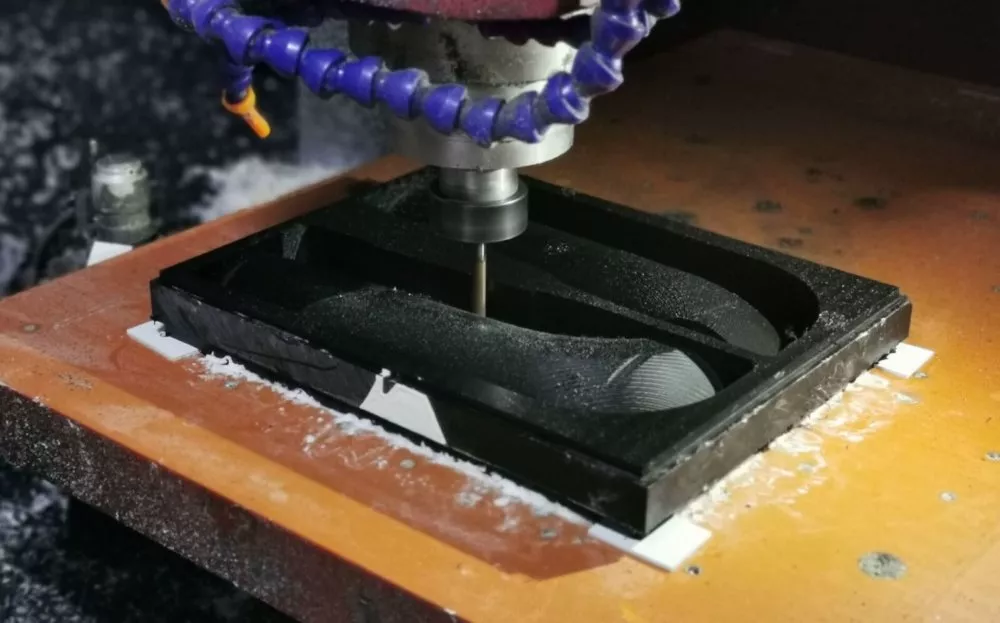

작업대에 베이클라이트 블록을 추가해 공작물을 접착하는 방식은 시제품 가공에서 특히 인기 있는 워크홀딩 방법입니다. 공작물을 베이클라이트 테이블에 쉽게 접착할 수 있으며, 중국 시제품 기업들의 대부분이 이 방식을 사용합니다.

접착은 여전히 매우 쉽고 대중적인 워크홀딩 솔루션입니다. 평평하거나 불규칙한 형태의 소재 모두에 유용하며, 카펫 테이프보다 더 강한 고정력을 제공하면서 워크홀딩 탭이 필요 없게 해줍니다. 부품을 침대에서 떼어내려면 페인트 스크레이퍼나 수작업으로 벗겨내야 합니다. 접착제는 특히 시제품 가공과 플라스틱에 유용합니다.

접착제를 제대로 바르려면 공작물이 수평을 유지하도록 균일한 층을 형성해야 합니다. 빠르고 저렴하며 효과적인 워크홀딩 옵션이지만, 소재에 따라 다르게 작동합니다. 예를 들어 핫글루는 폼이나 나무 같은 소재에서 덩어리를 떼어내기도 합니다. 손상을 막으려면 심미적·기능적으로 중요하지 않은 부위에 선택적으로 바르거나, 쉽게 제거할 수 있는 얇은 층으로 바르는 것이 좋습니다.

마찬가지로 금속 가공 시 접착제가 더 빨리 경화됩니다. 금속 가공 시 접착제가 너무 빨리 굳는 것을 방지하려면, 금속이 아닌 폐기용 보드를 베드에 고정하고 그 위에 소재를 올려 접착제가 양면 모두에 붙을 기회를 주는 방법이 있습니다.

장점: 여러 공작물을 한 번에 테이블에 접착할 수 있어 작업자 수고가 줄어듭니다. 플라스틱이나 알루미늄 시제품 제작에 효율적입니다.

단점: 공작물이 떨어져 나갈 위험이 있습니다. 떼어낼 때 부품이 손상될 가능성도 있습니다.

볼트 고정(Bolting)

볼트는 T자형 테이블을 직접 이용해 공작물을 가공용으로 고정하는 훌륭한 수단입니다. 사실 알루미늄 블록을 추가하는 것이 더 나은데, 필요한 곳에 나사 구멍을 쉽게 낼 수 있기 때문입니다. 나사 구멍은 클램프와 짝을 이뤄 더 나은 레벨링과 안정성을 제공합니다.

볼트 고정에 쓰이는 품목에는 T-너트, 스터드, 플랜지 너트 등이 있습니다. 볼트와 너트는 작업면에 T-슬롯 대신 나사 삽입물이 있는 경우 특히 유용합니다. 이때 볼트를 삽입물에 조여 다양한 설계의 클램프를 고정해 제자리에 유지시킵니다.

장점: 공작물을 매우 안정적으로 고정해 강력한 절삭이 가능합니다. 복잡한 형상도 고정하기 수월합니다.

단점: 프레임용으로 추가 소재가 필요합니다. 대량 가공 부품에서는 소재 낭비가 치명적일 수 있으며, 적재 시간도 상당합니다. 프레임에서 부품을 잘라낼 때 힌지 자국이 문제가 될 수 있습니다.

바이스(Visess)

머시니스트들은 공작물 고정의 표준 방식으로 바이스를 자주 사용합니다. 바이스는 보통 양쪽 조(jaw) 사이에 공작물 양끝을 끼워 고정하고, 툴이 소재를 가공합니다. 직선 모서리가 있는 부품에 특히 유용하지만, 둥근 모서리 부품에도 적용 가능합니다.

바이스 종류에 따라 둥근 모서리 가공 시 소프트 조(soft jaws) 가공이 필요할 수 있습니다. 최신 바이스는 퀵스위치 베이스로 설계돼 머시니스트가 CNC 머신에서 공작물을 적재할 수 있습니다. 부품이 완료되면 다음 배치를 빠르게 적재할 수 있습니다. 바이스는 우리 CNC 작업장에서도 선호하는 옵션입니다.

장점: 고속 절삭이 가능하고 반복 부품 제작 시 공작물 위치 파악이 쉽습니다. 대량 CNC 부품 제작에 효율적입니다. 한 CNC 머신에 여러 바이스를 장착해 서로 다른 부품을 동시에 가공할 수도 있습니다.

단점: 부품은 평행한 면을 가진 규칙적인 기하학 형태여야 합니다. 그렇지 않으면 맞춤 조가 필요합니다.

클램프(Clamps)

CNC 가공 중 워크홀딩에 사용할 수 있는 클램프에는 여러 종류가 있습니다. 콤비네이션 클램프, 플라이어, C-클램프 등이 있습니다.

콤비네이션 클램프 또는 '빌딩 블록 클램프'는 표준화된 설계, 다양한 기능, 다양한 사양과 크기의 부품들로 구성됩니다. 이 공작기계 클램프들은 가공 요건에 따라 레고 블록처럼 조립할 수 있습니다. 이런 특성 덕분에 콤비네이션 클램프는 설계와 제작 면에서 매우 시간 효율적이며, 소량 생산 주기에 적합합니다. 또한 높은 위치 결정 정밀도, 큰 클램핑 유연성, 반복 사용, 에너지·소재 절약, 낮은 사용 비용 등의 장점이 있습니다. 약간 복잡한 형태가 필요한 소량 생산에 잘 맞습니다.

클램프의 또 다른 장점은 공작물 특정 요건에 따라 세부 부품을 개선·교체할 수 있다는 점입니다. 예를 들어 콤비네이션 정밀 평행 플라이어를 사용하면 더 높은 다용도성, 표준화, 사용 편의성, 신뢰할 수 있는 클램핑이 가능합니다. 이 정밀 평행 플라이어는 빠르고 쉬운 설치와 클램핑이 장점이며, 생산 준비 시간을 단축하고 소량 생산 효율을 높여줍니다.

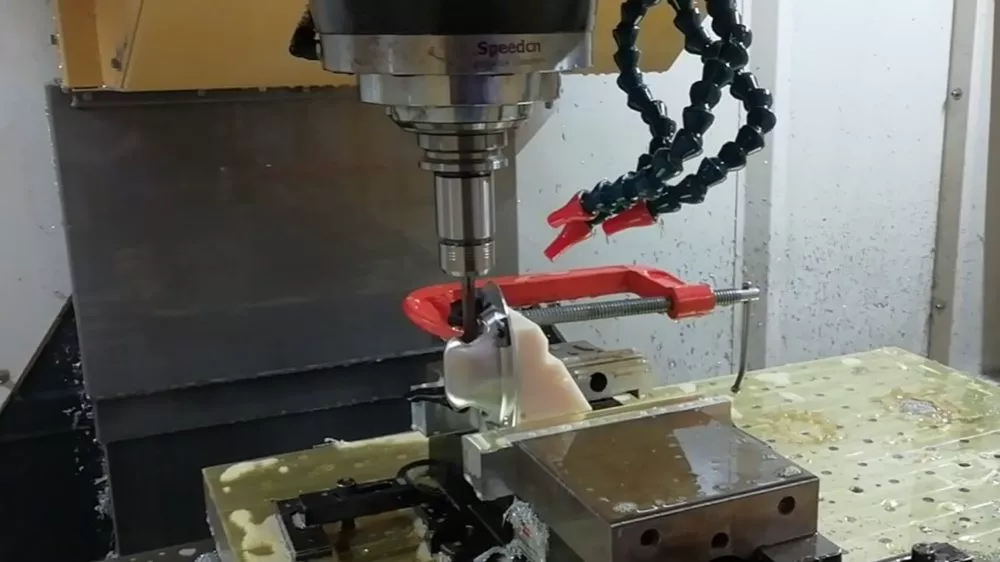

C-클램프 같은 단순한 클램프는 철물점에서 쉽게 구할 수 있습니다. 저렴하고 사용하기 쉽지만 단순함이 단점이 되기도 합니다. 한 쪽만 고정하면 반대쪽이 들뜨는 경우가 있어 가공 전 소재가 평평한지 확인해야 합니다. 마찬가지로 소재에서 부품을 잘라낼 때도 까다로워 여러 클램프와 다른 고정 수단이 추가로 필요할 수 있습니다. 중량급 프로젝트에는 더 다양한 클램프가 워크플로우를 쉽게 만듭니다.

이 클램프들을 개선하는 다른 방법으로는 매끄러운 클램프 베이스 사용이나 특수 자기 소재 활용이 있습니다. 후자는 전자기 영구 고정 클램프에 쓰이는데, CNC 공작기계와 머시닝 센터의 가공 효율 향상에 유용합니다. 일반 클램프의 위치 결정 부품과 클램핑 요소는 공간을 많이 차지하지만, 전자기 영구 클램프는 소재 고유의 자기력을 이용해 이런 공간 낭비 요소가 없습니다. 이로 인해 다양한 가공 작업의 번거로움을 줄이고 공작기계를 방해하는 장애물을 최소화할 수 있습니다. 다만 자석 흡착력이 절삭력을 견딜 만큼 충분한지 확인해야 합니다.

유압 및 공압 클램프는 추가 동력원을 이용해 유압 또는 공압 부품으로 공작물을 정확하고 빠르게 위치 결정, 지지, 압착합니다. 그 결과 공작기계와 절삭 공구에 맞춰 공작물의 상호 위치를 정확하고 빠르게 결정·조정할 수 있습니다. 콤팩트한 구조, 다중 스테이션 클램핑, 고속 중절삭, 자동 제어 등의 추가 이점도 있어 소재 가공을 가속화합니다. 이로 인해 CNC 공작기계, 머시닝 센터, 유연 생산 라인에 이상적입니다.

진공 테이블(Vacuum Tables)

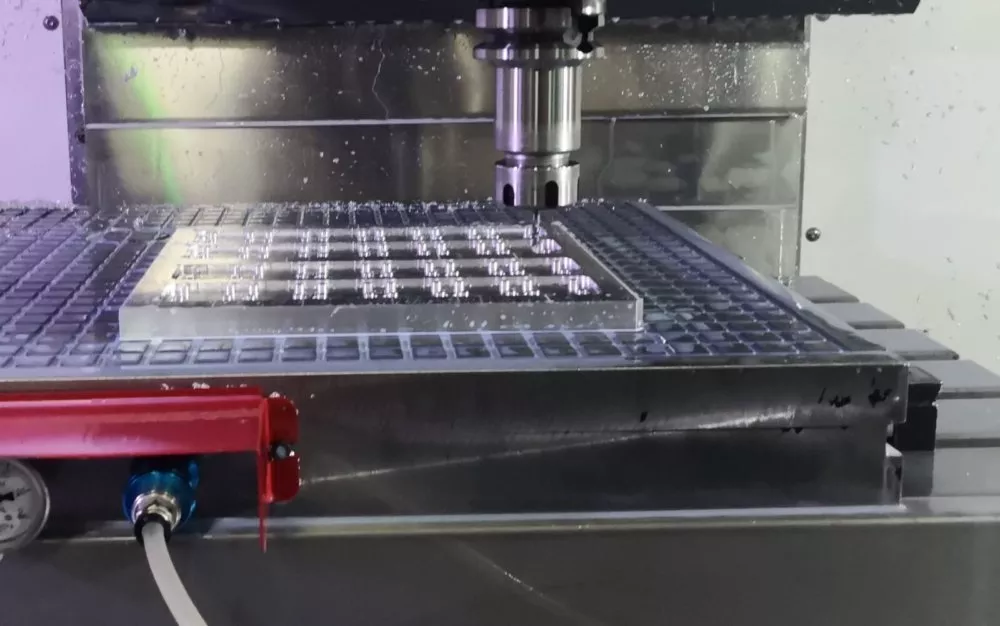

진공 테이블은 공작물 아래 진공과 위에서 누르는 대기압의 차이로 발생하는 홀드다운 힘으로 공작물을 고정합니다. 진공 테이블은 CNC 라우터에서 평판 시트 작업에 종종 최적의 솔루션입니다.

이 테이블들은 매우 정확하고 유연하며 효율적입니다. 다양한 소재에 적응 가능하며, 클램핑이 어려운 소재(첨단 복합재나 합성 소재 등)에 특히 유용합니다. 클램프 등 다른 방식으로는 불가능한 방식으로 장애물을 최소화할 수 있으며, 셋업과 교체도 훨씬 효율적으로 만듭니다.

하지만 진공 테이블에도 단점은 있습니다. 평평한 소재 조각에 가장 적합하며, 형상이 다른 부품은 추가 준비가 필요합니다. 특정 소형 부품은 진공이 잡을 만큼 표면적이 충분하지 않을 수 있으나, 더 균일하거나 집중된 하향 흡입력을 가진 고급 진공 테이블은 이런 품목도 처리 가능합니다.

장점: 진공 테이블은 적재 시간이 매우 빠르고 클램핑 불가능한 소재에 적합합니다.

단점: 대부분 단순하고 평평한 부품에만 적합합니다.

자기 테이블(Magnetic Tables)

자기 테이블은 자기 베이스를 이용해 적합한 금속으로 된 공작물을 고정합니다. 금형 산업에서 인기 있는 솔루션인데, 대부분의 금형 캐비티가 강철로 만들어지기 때문입니다. 하지만 일반 CNC 가공 작업에서도 강철 공작물에 사용됩니다.

대부분의 자기 테이블은 전자기식이어서 가공 완료 시 자기력을 끌 수 있습니다. 물리적 클램프나 다른 장치가 필요 없어 공구 접근성이 탁월하며 빠른 셋업이 가능합니다. 경가공부터 중가공까지 모두 적합하지만, 알루미늄 등 비자성 공작물에는 사용할 수 없습니다.

장점: 자기 테이블은 전체 절삭 접근이 가능하고 빠르게 셋업할 수 있습니다. 또한 매우 안전하고 견고합니다.

단점: 자기 테이블은 자성 금속에만 사용 가능해, 알루미늄이 주를 이루는 제조 분야에서는 용도가 제한됩니다.

맞춤 지그(Custom Jigs)

대량 부품 가공 시 표준 워크홀딩 방식으로는 부족할 수 있습니다. 이 경우 맞춤 지그를 제작해 CNC 가공하는 것이 나을 수 있습니다. 양산 시 초 단위 단축이 큰 차이를 만듭니다.

지그는 툴 경로를 안내하고 제품 품질을 크게 향상시키지만, 절대적 안정성이 필요할 때만 필요합니다. 공작물은 보통 지그에 밀어 넣거나 떨어뜨려 놓고 퀵 클램프 한두 개로 고정합니다.

워크홀딩용 맞춤 지그 제작에는 뚜렷한 이점이 있으며, 다양한 방식으로 제작 가능합니다. 높은 강성과 엄격한 기하공차가 필요한 지그는 CNC 가공으로 제작하는 것이 최적이고, 곡면 부품에 맞춰야 하는 지그는 FDM이나 SLS 3D 프린팅으로 제작하기 더 수월할 수 있습니다.

장점: 맞춤 지그는 초대형이나 불규칙한 공작물에 맞춰 제작돼 셋업 시간을 단축하고 안정성을 보장합니다.

단점: 리드타임이 길어지고 비용이 증가합니다. 지그는 다른 일반 부품에 맞지 않습니다.
