Fanuc CNC 제어용 CNC 프로그램 예제입니다. 매우 간단하고 쉬운 예제이면서 다음 기능을 보여줍니다:

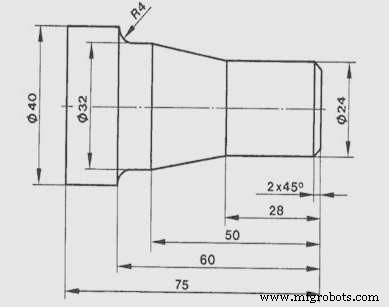

Fanuc CNC 프로그램 예제
N10 T2 N20 G92 S1200 M42 N30 G96 S150 M04 N40 G00 X-1 Z5 M08 N50 G01 Z0 G42 F0.2 N60 G01 X24 C2 N70 G01 Z-28 N80 G01 X32 Z-50 N90 G01 Z-56 N100 G02 X40 Z-60 R4 N110 G01 Z-75 N120 G01 X60 G40 N130 G00 X150 Z100 N140 M30
CNC 기계
제출: Jack 요약 CNC 수업 예제에서 가져온 아주 간단한 CNC 프로그램입니다. 도면/이미지 CNC 프로그램 N05 G94 M06 T0101 N10 G00 X0 Z0 M04 S600 N15 G01 X50 F30 N20 G01 Z-40 N25 G01 X80 N30 G01 Z-60 N35 G01 X100 N40 G01 Z-100 N45 G00 X120 N50 G00 Z10 N55 M05 N60 M30 프로그램 해설: 단계형(Step) 형상 가공: X, Z 번갈아 직선 이송으로 계단형 외경 생성 N15: X50(외경 50
Osai 10 시리즈는 표준 프로그래밍 언어(G1-G2-G3) 또는 고수준 언어인 GTL로 CNC 프로그램을 작성할 수 있습니다. 여기 완전한 Osai GTL 프로그래밍 예제가 있습니다. Osai CNC GTL 프로그램 예제 N1 (DIS,EXAMPLE 3) N2 S...F...T1.1M6 M... N3 o1=X20 Y21 a45 N4 l1=X0 Y-60,a180 N5 l2=X50 Y0,a90 N6 c6=o1 I-38 J-35 r10 N7 l3=c6,a135 N8 l4=c6,a-45 N9 l5=X0 Y-50,a180 N10 l6=
