G92 나사 가공 사이클은 CNC 선반에서 나사 가공에 사용됩니다. G92 나사 사이클의 추가 이점은 G92 G-코드가 나사 가공 시 매 절삭의 깊이를 CNC 조작자가 완전히 제어할 수 있게 해준다는 것입니다.
G92 나사 사이클에 대한 전체 설명은 CNC Fanuc G92 나사 가공 사이클을 참조하십시오.
G92 나사 사이클은 테이퍼 나사 가공에도 사용할 수 있습니다. G92 나사 사이클을 이용한 테이퍼 나사 가공에 대한 전체 설명은 G92 나사 사이클을 이용한 테이퍼 나사 가공을 참조하십시오.

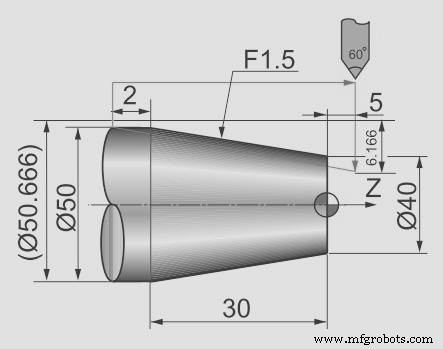

아래는 G92 나사 사이클로 테이퍼 나사를 가공하는 방법을 보여주는 CNC 프로그래밍 예제입니다.
CNC 프로그래밍 예제 G92 테이퍼 나사 가공 사이클
N10 T1 N20 G97 S1000 M03 N30 GOO X70 Z5 M08 N40 G92 X49.4 Z—32 R—6.166 F1.5 N50 X49 N60 X48.7 N70 X48.5 N80 X48.3 N90 X48.2 N100 G00 X100 Z100 N110 M30
나사 가공용 G-코드는 G32, G33, G76, G92가 있습니다.
G76 나사 사이클로 테이퍼 나사를 가공할 수도 있습니다. G76 테이퍼 나사 가공을 참조하십시오.
