Mitsubishi CNC 제어기(700/70 시리즈)가 장착된 CNC 머시닝센터에서 작업하는 CNC 조작자를 위한 완전한 Mitsubishi CNC G코드 목록입니다.
CNC 조작자는 다음 매뉴얼을 무료로 다운로드할 수 있습니다.
Mitsubishi CNC 700/70 시리즈 프로그래밍 매뉴얼 (머시닝센터 시스템)
Mitsubishi CNC 700/70 시리즈 프로그래밍 매뉴얼 (선반 시스템)

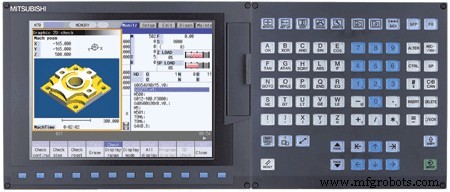

Mitsubishi M700 시리즈 CNC
| G코드 | 기능 |
|---|---|
| G00 | 위치결정 |
| G01 | 직선 보간 |
| G02 | 원호 보간 CW (시계방향) |
| R지정 원호 보간 CW | |
| 나선 보간 CW | |
| 나선/원추 보간 CW (타입 2) | |
| G03 | 원호 보간 CCW (반시계방향) |
| R지정 원호 보간 CCW | |
| 나선 보간 CCW | |
| 나선/원추 보간 CCW (타입 2) | |
| G02.1 | 나선/원추 보간 CW (타입1) |
| G03.1 | 나선/원추 보간 CCW (타입1) |
| G02.3 | 지수 함수 보간 정회전 |
| G03.3 | 지수 함수 보간 역회전 |
| G02.4 | 3차원 원호 보간 |
| G03.4 | 3차원 원호 보간 |
| G04 | 드웰 |
| G05 | 고속 가공 모드 |
| 고속 고정밀 제어 II | |
| G05.1 | 고속 고정밀 제어 I 스플라인 |
| G06.2 | NURBS 보간 |
| G07 | 가상 축 보간 |
| G07.1 | 원통 보간 |
| G107 | 원통 보간 |
| G08 | 고정밀 제어 |
| G09 | 정확한 정지 체크 |
| G10 | 프로그램 데이터 입력 (파라미터/보정 데이터/파라미터 좌표 회전 데이터) |
| G11 | 프로그램 데이터 입력 취소 |
| G12 | 원형 절삭 CW (시계방향) |
| G13 | 원형 절삭 CCW (반시계방향) |
| G12.1 | 극좌표 보간 ON |
| G112 | 극좌표 보간 ON |
| G13.1 | 극좌표 보간 취소 |
| G113 | 극좌표 보간 취소 |
| G14 | |
| G15 | 극좌표 명령 OFF |
| G16 | 극좌표 명령 ON |
| G17 | 평면 선택 X-Y |
| G18 | 평면 선택 Z-X |
| G19 | 평면 선택 Y-Z |
| G20 | 인치 명령 |
| G21 | 미터 명령 |
| G22 | 이동 전 스트로크 체크 ON |
| G23 | 이동 전 스트로크 체크 취소 |
| G24 | |
| G25 | |
| G26 | |
| G27 | 기준 위치 확인 |
| G28 | 기준 위치 복귀 |
| G29 | 시작 위치 복귀 |
| G30 | 제2~4 기준 위치 복귀 |
| G30.1 | 공구 교환 위치 복귀 1 |
| G30.2 | 공구 교환 위치 복귀 2 |
| G30.3 | 공구 교환 위치 복귀 3 |
| G30.4 | 공구 교환 위치 복귀 4 |
| G30.5 | 공구 교환 위치 복귀 5 |
| G30.6 | 공구 교환 위치 복귀 6 |
| G31 | 스킵 |
| 다단 스킵 기능 2 | |
| G31.1 | 다단 스킵 기능 1-1 |
| G31.2 | 다단 스킵 기능 1-2 |
| G31.3 | 다단 스킵 기능 1-3 |
| G32 | |
| G33 | 나사 절삭 |
| G34 | 특수 고정 사이클 (볼트 홀 서클) |
| G35 | 특수 고정 사이클 (앵글 라인) |
| G36 | 특수 고정 사이클 (아크) |
| G37 | 자동 공구 길이 측정 |
| G37.1 | 특수 고정 사이클 (그리드) |
| G38 | 공구 반경 보정 벡터 지정 |
| G39 | 공구 반경 보정 코너 아크 |
| G40 | 공구 반경 보정 취소 |
| 3차원 공구 반경 보정 취소 | |
| G41 | 공구 반경 보정 좌측 |
| 3차원 공구 반경 보정 좌측 | |
| G42 | 공구 반경 보정 우측 |
| 3차원 공구 반경 보정 우측 | |
| G40.1 | 법선 제어 취소 |
| G41.1 | 법선 제어 좌측 ON |
| G42.1 | 법선 제어 우측 ON |
| G43 | 공구 길이 보정 (+) |
| G44 | 공구 길이 보정 (-) |
| G43.1 | 공구 축 방향 공구 길이 보정 |
| G43.4 | 공구 중심점 제어 타입 1 |
| G43.5 | 공구 중심점 제어 타입 2 |
| G45 | 공구 위치 오프셋 (확장) |
| G46 | 공구 위치 오프셋 (축소) |
| G47 | 공구 위치 오프셋 (2배) |
| G48 | 공구 위치 오프셋 (1/2) |
| G49 | 공구 길이 보정 취소 |
| 공구 중심점 제어 취소 | |
| G50 | 스케일링 취소 |
| G51 | 스케일링 ON |
| G50.1 | G명령 미러 이미지 취소 |
| G51.1 | G명령 미러 이미지 ON |
| G52 | 로컬 좌표계 설정 |
| G53 | 기본 기계 좌표계 선택 |
| G54 | 공작물 좌표계 1 선택 |
| G55 | 공작물 좌표계 2 선택 |
| G56 | 공작물 좌표계 3 선택 |
| G57 | 공작물 좌표계 4 선택 |
| G58 | 공작물 좌표계 5 선택 |
| G59 | 공작물 좌표계 6 선택 |
| G54.1 | 공작물 좌표계 선택 48/96 세트 확장 |
| G60 | 단방향 위치결정 |
| G61 | 정확한 정지 체크 모드 |
| G61.1 | 고정밀 제어 1 ON |
| G61.2 | 고정밀 스플라인 보간 |
| G62 | 자동 코너 오버라이드 |
| G63 | 탭핑 모드 |
| G63.1 | 동기 탭핑 모드 (일반 탭핑) |
| G63.2 | 동기 탭핑 모드 (역 탭핑) |
| G64 | 절삭 모드 |
| G65 | 사용자 매크로 호출 |
| G66 | 사용자 매크로 모달 호출 A |
| G66.1 | 사용자 매크로 모달 호출 B |
| G67 | 사용자 매크로 모달 호출 취소 |
| G68 | 프로그래밍 가능 좌표 회전 모드 ON / 3차원 좌표 변환 모드 ON |
| G69 | 프로그래밍 가능 좌표 회전 모드 OFF / 3차원 좌표 변환 모드 OFF |
| G70 | 사용자 고정 사이클 |
| G71 | 사용자 고정 사이클 |
| G72 | 사용자 고정 사이클 |
| G73 | 고정 사이클 (스텝) |
| G74 | 고정 사이클 (역 탭) |
| G75 | 고정 사이클 (원형 절삭 사이클) |
| G76 | 고정 사이클 (정밀 보링) |
| G77 | 사용자 고정 사이클 |
| G78 | 사용자 고정 사이클 |
| G79 | 사용자 고정 사이클 |
| G80 | 고정 사이클 취소 |
| G81 | 고정 사이클 (드릴/스팟 드릴) |
| G82 | 고정 사이클 (드릴/카운터 보링) |
| G83 | 고정 사이클 (깊은 구멍 드릴) |
| G84 | 고정 사이클 (탭핑) |
| G85 | 고정 사이클 (보링) |
| G86 | 고정 사이클 (보링) |
| G87 | 고정 사이클 (백 보링) |
| G88 | 고정 사이클 (보링) |
| G89 | 고정 사이클 (보링) |
| G90 | 절대값 명령 |
| G91 | 증분 명령값 |
| G92 | 좌표계 설정 / 스피들 클램프 속도 설정 |
| G92.1 | 공작물 좌표계 프리셋 |
| G93 | 역시간 이송 |
| G94 | 분당 이송 (비동기 이송) |
| G95 | 회전당 이송 (동기 이송) |
| G96 | 일정 표면 속도 제어 ON |
| G97 | 일정 표면 속도 제어 OFF |
| G98 | 고정 사이클 초기 레벨 복귀 |
| G99 | 고정 사이클 R포인트 레벨 복귀 |
| G100~G255 | 사용자 매크로 (G코드 호출) 최대 10개 |
