CNC 가공 작동 방식:정밀 제조를 위한 최고의 가이드

CNC 기계가 원시 알루미늄을 몇 분 만에 완벽한 구성 요소로 변환하는 것을 보는 것은 자동화의 힘을 입증하는 것입니다. 이 기사에서는 CNC 가공에 대한 이해를 넓히고 프로세스, 주요 구성 요소 및 산업 응용 분야를 간략히 설명하므로 이 기술을 생산 라인에 자신 있게 통합할 수 있습니다.

1. CNC 가공이란 무엇입니까?

CNC(컴퓨터 수치 제어) 가공은 사전 프로그래밍된 소프트웨어를 사용하여 재료의 절단, 드릴링 및 성형을 자동화합니다. 수동 방법과 달리 CNC는 항공우주, 자동차, 의료 및 산업 부문에 필수적인 탁월한 일관성, 정확성 및 반복성을 제공합니다.

오류 감소, 운영 비용 절감, 배치 균일성 유지를 목표로 하는 기업을 위해 CNC는 안정적이고 확장 가능한 솔루션을 제공합니다.

2. CNC 작업 흐름 - 단계별

1단계:부품 설계(CAD)

엔지니어는 CAD에서 상세한 2D 또는 3D 모델을 생성합니다. 이 청사진은 모든 차원과 모양을 정의합니다. 정확한 CAD 파일이 중요합니다. 사소한 실수라도 비용이 많이 드는 가공 오류로 이어질 수 있습니다.

2단계:CNC 코드(CAM)로 변환

CAM 소프트웨어는 CAD 모델을 기계 언어인 G 코드로 변환합니다. 공구 경로, 속도, 피드를 지정하고 드릴링, 밀링 또는 터닝과 같은 여러 작업을 구성합니다.

3단계:기계 설정 및 재료 적재

작업자는 절단 도구를 설치하고, 공작물을 고정하고, 도구 오프셋을 보정하고, G 코드를 로드합니다. 올바른 설정은 불량을 방지하고 기계를 보호하며 안전을 보장합니다.

4단계:가공 실행

CNC 기계는 G 코드를 정확하게 따라가며 여러 축을 가로질러 이동하여 재료를 형성합니다. 변동성은 제거됩니다. 각 부품은 1만개를 생산하든 1만개를 생산하든 동일합니다.

5단계:검사 및 완료

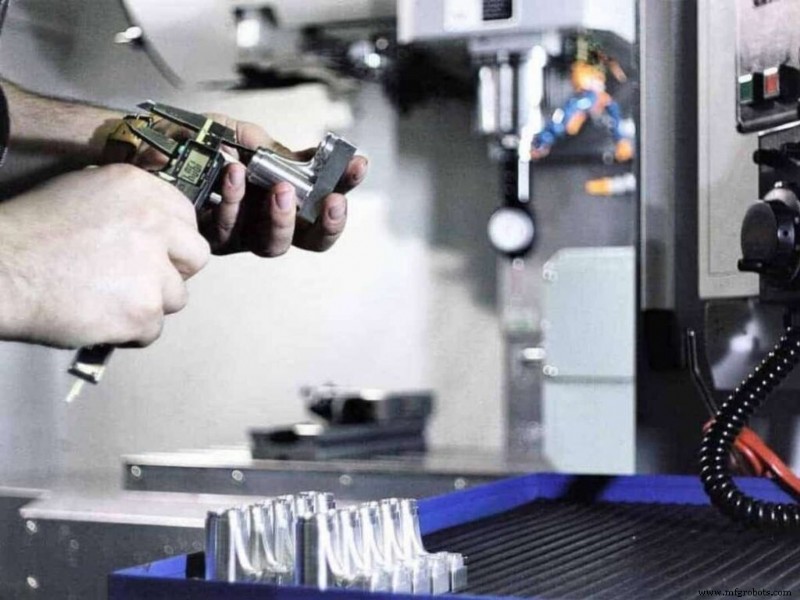

가공 후 검사에서는 캘리퍼, 마이크로미터 또는 CMM을 사용하여 치수를 확인합니다. 허용 오차가 충족되지 않으면 다음 실행 전에 조정이 이루어집니다. 디버링, 폴리싱, 코팅 등의 마무리 단계는 미적 측면과 성능을 향상시킵니다.

3. CNC 기계의 핵심 부품

• 제어 장치: G 코드를 정확한 움직임으로 해석합니다.
• 프레임 및 침대: 견고하고 진동이 없는 기초를 제공합니다.
• 스핀들: 고속으로 회전하여 재료를 절단합니다.
• 절단 도구: 품질과 선명도에 따라 마감 및 재료 사용이 결정됩니다.
• 도구 교환기: 신속하고 자동화된 도구 교체가 가능합니다.
• 서보 모터: 정확한 포지셔닝을 제공합니다.
• 작업대 및 홀더: 부품을 제자리에 고정하세요.
• 냉각수 시스템: 열을 제어하여 공구 수명을 연장합니다.
• 센서 및 피드백: 도구 마모, 온도 및 정렬을 모니터링합니다.

4. CNC 기계 유형 및 이상적인 용도

• 밀링 머신: 자동차 및 항공우주 분야의 복잡한 형상에 다용도로 사용할 수 있습니다.
• 선반: 샤프트 및 부싱과 같은 원통형 부품에 적합합니다.
• 라우터: 가구와 간판의 목재, 플라스틱, 부드러운 금속에 이상적입니다.
• 플라즈마 절단기: 제조 공장에서 전도성 금속을 신속하게 절단합니다.
• 레이저 절단기: 보석 및 맞춤형 간판을 위한 고정밀 컷팅 및 인그레이빙을 제공합니다.
• 워터젯 절단기: 열에 민감한 재료를 왜곡 없이 절단합니다.
• 5축 기계: 항공우주 및 의료 부품을 위한 복잡한 다방향 가공을 가능하게 합니다.
• EDM: 금형 및 툴링용 경금속을 전기적으로 침식합니다.

5. 산업 응용

항공우주

CNC는 안전과 성능에 중요한 엄격한 공차를 충족하는 터빈 블레이드, 랜딩 기어 등 경량의 고강도 부품을 생산합니다.

자동차

엔진 블록부터 맞춤형 인테리어까지 CNC는 부품의 동일성과 내구성을 보장하여 생산을 가속화하고 고성능 변형을 가능하게 합니다.

의료

1밀리미터라도 생명을 구할 수 있는 티타늄 및 스테인리스강 임플란트, 보철물, 수술 도구의 정밀 가공을 구현합니다.

전자제품

방열판, PCB 하우징 등의 소형 부품을 수동 방식으로는 따라올 수 없는 규모로 제작합니다.

6. 일반적인 과제 및 실용적인 솔루션

도전	영향	해결책
일관되지 않은 공차	사양을 벗어난 부품, 재작업	정기적인 유지 관리, 정확한 교정, 품질 도구
도구 마모/파손	어설픈 마무리, 다운타임	적절한 이송 속도, 냉각수 및 코팅 사용
프로그래밍 오류	손상된 부품, 기계 충돌	코드 검토, 시뮬레이션, 신뢰할 수 있는 CAM
중요한 문제	치핑, 뒤틀림	재료 데이터에 속도/피드 일치
기계 가동 중지 시간	제작 지연	예방 유지보수, 실시간 모니터링
표면 마감 문제	미적, 기능성이 만족스럽지 못함	예리한 도구, 안정적인 설정, 최적화된 피드

7. 올바른 CNC 기계 선택

제작 목표에 맞게 다음 요소를 평가하세요.

• 재료 호환성 – 기계 성능을 원자재에 맞게 조정하세요.
• 크기 및 작업 영역 – 기계가 귀하의 부품과 작업장 레이아웃에 맞는지 확인하세요.
• 정밀성 요구 – 미크론 수준의 허용 오차를 위한 고급 제어를 선택하세요.
• 자동화 기능 – 자동 공구 교환장치 및 로봇 공학으로 가동 중지 시간이 줄어듭니다.
• 소프트웨어 통합 – 원활한 CAD/CAM 호환성 속도 설정.
• 비용 및 ROI – 장기 유지 관리 및 도구 사용과 초기 가격의 균형을 유지하세요.

결론

CNC 가공은 원자재를 빠르고 일관되며 확장 가능한 정밀 부품으로 변환합니다. 생산을 업그레이드할 준비가 되셨다면 Blue Elephant가 전 세계적으로 신뢰받는 CNC 솔루션을 제공해 드립니다.

CNC가 귀하의 제조 능력을 어떻게 향상시킬 수 있는지 알아보려면 지금 저희에게 연락하십시오.
