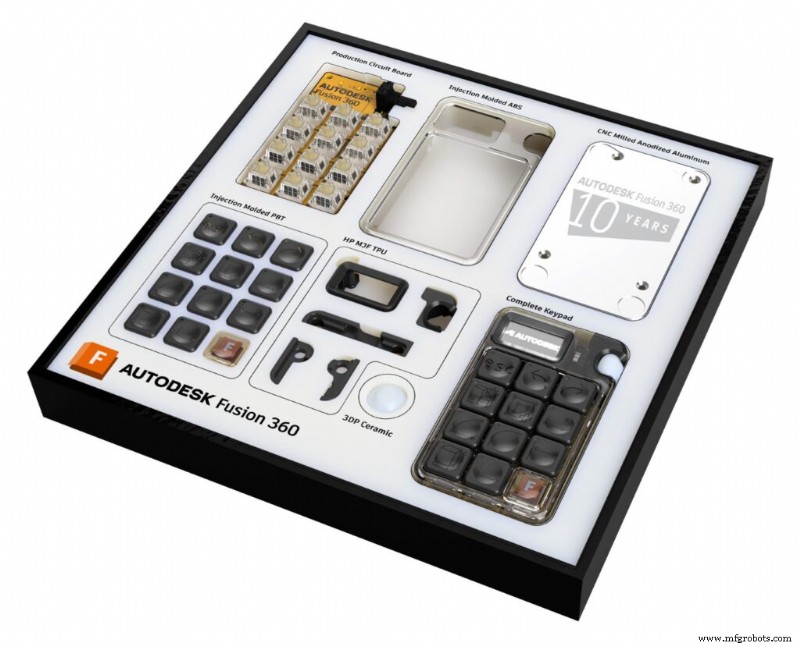

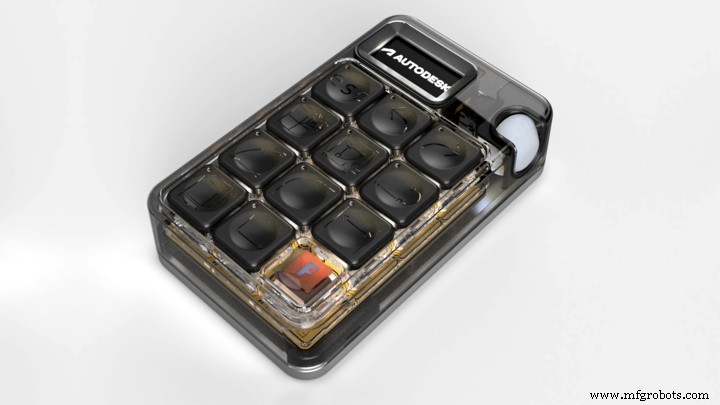

Fusion 팩토리 경험이 Autodesk University 2023(11월 13~15일)에서 역대 최대 규모 프로젝트인 완전히 커스터마이징 가능한 양산급 매크로 키패드 Autodesk 키패드와 함께 돌아왔습니다. 올해로 7년째를 맞는 팩토리 경험은 Autodesk Fusion에서 컨셉부터 생산까지 완전한 워크플로를 시연하며, 참가자가 구성하고 가져갈 수 있는 실물 제품으로 마무리됩니다.
Adafruit Macropad 플랫폼을 기반으로 한 키패드 특징:
행사에서 참가자는 주 사용 Autodesk 애플리케이션(Fusion, Maya, AutoCAD 등)을 선택하고, 해당 워크플로에서 가장 많이 쓰이는 명령 아이콘이 CNC 각인된 키를 받았습니다.
키패드는 Fusion의 통합 워크플로를 시연하기 위해 의도적으로 여러 제조 방식을 아우릅니다:

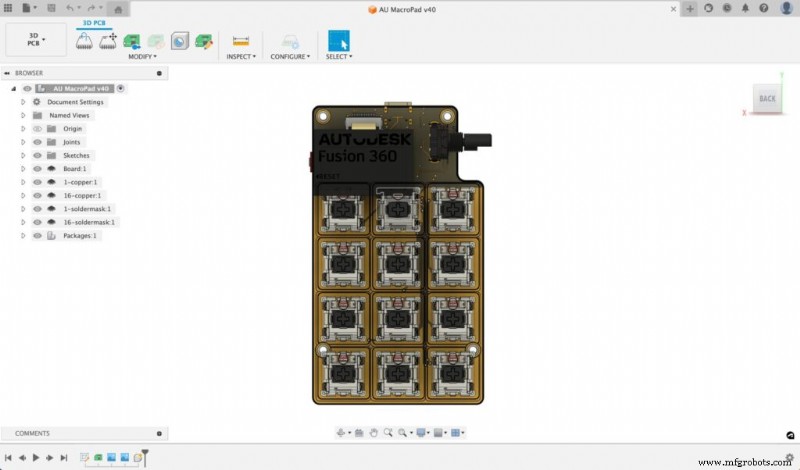

팀은 Fusion의 통합 전자/기계 환경을 활용했습니다. PCB 레이아웃과 인클로저 설계가 병행되었습니다. 보드 형태 변경이 기계 모델에 즉시 전파되었습니다. 부품 배치, 킵아웃 존, 열 제약 조건이 문맥 내에서 검증되었습니다. STEP/IDF 핸드오프도, 버전 불일치도 없었습니다.

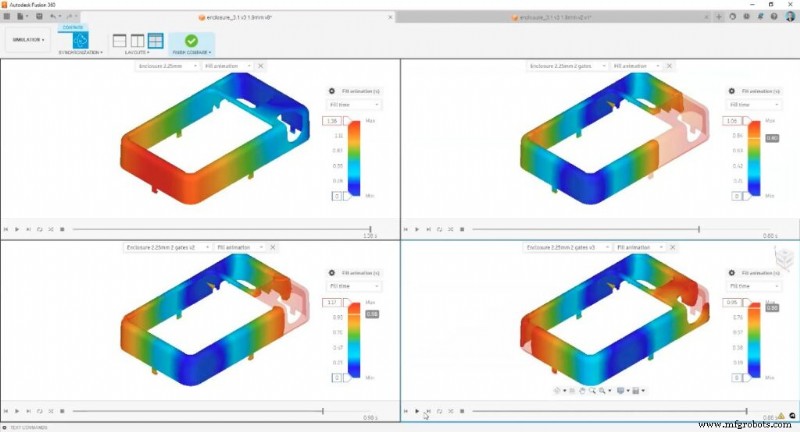

강철 금형을 자르기 전에 인클로저는 가상 성형 분석을 거쳤습니다: 충진 패턴, 압력 분포, 냉각 효율, 휨 예측, 싱크 마크 위험. 시뮬레이션이 얇은 리브의 잠재적 쇼트샷과 보스의 차등 수축을 포착했습니다. 둘 다 CAD 모델에서 수정되었습니다. 결과: 생산 금형에서 퍼스트샷 성공.
제조 가능성을 향해 반복하는 대신, 팀은 처음부터 제조를 위해 설계했습니다: 드래프트 앵글, 균일한 벽 두께, 보스/리브 규칙, 게이트 배치, 이젝터 핀 위치 – 모두 시뮬레이션 피드백에 의해 주도되었습니다. 이 "제조 편향"은 재설계 루프를 제거하고 개발 일정을 압축했습니다.
Fusion 팩토리 경험은 AU 전시장에서 지속적으로 운영되었습니다. 현장 등록이 열렸고 자리는 빠르게 마감되었습니다. 참가자들은 PCB 조립, CNC 각인, 사출 성형 프레스 작동, 최종 조립, 펌웨어 플래싱, QA 테스트 스테이션을 순환했습니다.
참석 못 하셨나요? 후속 AU 수업에 등록하세요:
Autodesk University 2023 등록 – Fusion 팩토리 경험은 3일 행사 중 수십 개의 실습 랩, 극장 세션, 인증 기회 중 하나입니다.
