신제품 시장 출시는 설계, 시장 조사, 제조의 복잡한 과정 포함. 신속 프로토타이핑은 이 과정의 한 부분으로, 작동 모델 개발을 위해 구성 부품 제작해 기능과 한계 테스트. 이 프로토타입은 최종 제품과 동일 소재로 만들 수도, 테스트 케이스용 대체 소재 쓸 수도 있습니다.
금속 프로토타이핑 방법에는:
각 프로토타이핑 방법은 장단점과 특정 프로젝트 적합 요인 보유.

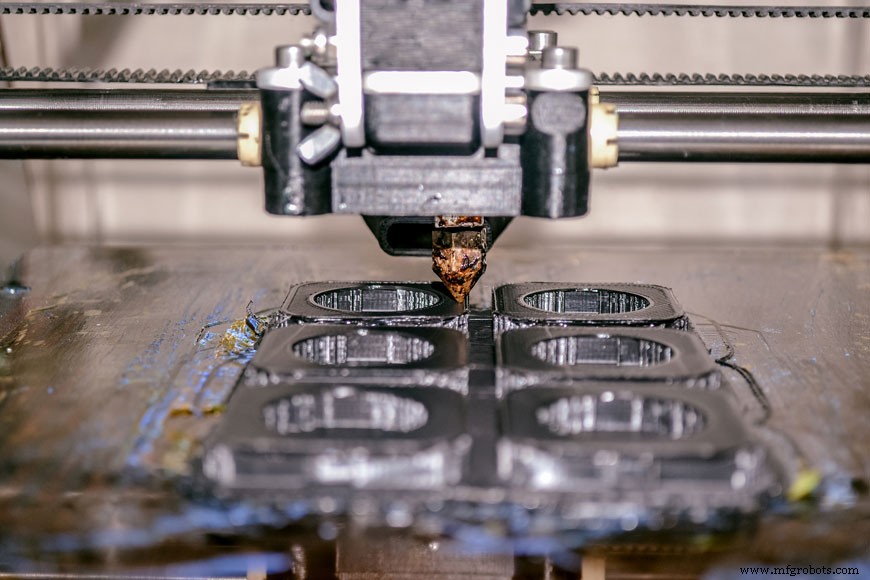

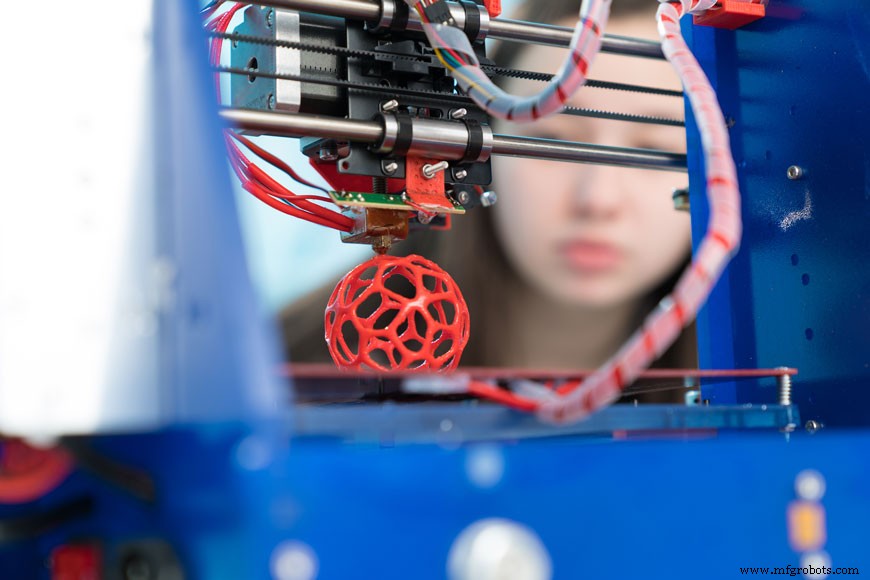

3D 프린팅은 적층 제조(additive manufacturing)로도 불리는 비교적 새 공정—한 층씩 프린트해 여러 층으로 3D 구성품 구축. 각 층 약 100미크론 두께. 프린터는 컴퓨터 시스템 제어, 3D 설계 입력받아 3D 제품 출력.
기술 진화로 다양한 소재 사용 가능. 플라스틱, 나일론, 레진, 은, 티타늄, 강철, 왁스, 포토폴리머, 폴리카보네이트 모두 3D 프린팅 소재로 사용 가능.
3D 프린팅 머신 세 주요 유형:
3D 프린팅은 생산 라인 툴링 불필요, 인력 최소, 폐기물 극소로 자원 효율적이라 신속 프로토타이핑에 인기. 단점: 복잡 부품 제작 시 수시간~수일 소요. 부품 크기 기계 프린팅 영역 제한. 일부 금속은 융점 너무 높아 원하는 소재로 제작 불가능할 수 있음.
금속 주조소에서 패턴은 금속 부품 주조할 몰드 제작에 사용. 프로토타입 패턴은 가장 단순하고 비용 효율적 방식으로 제작해 부품 테스트·조정 가능. 그래서 모래 몰드 제작에 패턴 자주 사용—가장 싸고 빠른 몰드. 루즈 우드 패턴 사용 시 시작부터 완료까지 2~4주 소요.
루즈 우드 패턴은 패턴 메이커가 선반, 공구, 다이 메이킹, 정밀 목공 기술로 나무로 제작. 패턴은 프로토타입 설계에 따라 제작되며 금속 냉각 시 발생하는 수축 고려해 공차 내장. 프로토타입 설계에 백드래프트 필요 부분은 핀으로 고정된 패턴 느슨한 조각으로 제작.
몰딩 모래는 금속 주조에 필요한 특성 갖도록 특별 구성. 형상 유지, 과도 수분 방출 방지, 양호한 마감 품질 제공. 루즈 우드 패턴 주위에 모래 다져 캐스트 형성, 금속 프로토타입 제작에 사용.
금속 프로토타입 주조는 표준 주조소 공정: 금속 용해, 조성 제어, 용융 금속 몰드 주입. 냉각 후 몰드 파쇄해 금속 프로토타입 마무리 준비.
루즈 우드 패턴 금속 주조 신속 프로토타입은 저비용 생산, 패턴 조정·재주조 용이성으로 인기. 최종 제품과 동일 소재로 프로토타입 제작 가능해 추후 개발 단계 단축. 제조사들은 프로토타입 개발 공정이 사소한 수정으로 최종 생산 방식이 되는 경우 많음 발견.
인베스트먼트 주조도 금속 주조소 공정이지만 몰드 제작용 패턴 만드는 기술 다름. 첫 단계는 프로토타입 설계와 일치하는 왁스 패턴 생성. 역사적으로 왁스 패턴은 사출 성형기나 왁스 프레스로 만들었으나, 신소재와 3D 프린팅 발전으로 인베스트먼트 주조 패턴 제작 더 쉽고 빨라짐.
패턴 제작 후 세라믹 소재로 케이싱, 경화되며 패턴 모양 취함. 몰드 가열해 왁스 녹여 주조 몰드 밖으로 흐르게 함—따라서 로스트 왁스 주조란 별명. 표준 주조 공정 따라 용융 금속 주입. 금속 냉각·고화 후 세라믹 캐스트 파쇄해 금속 프로토타입 마무리 준비.
이 신속 프로토타이핑 방법 장점은 루즈 우드 패턴과 유사하나 더 엄격한 공차와 마감 추가 이점.
금속 소재 재고: 시트, 로드, 튜빙, 바, 와이어. 이들 중 어느 것이든 1차 제조(주조, 3D 프린팅) 아닌 하류 2차 단계로 금속 프로토타입 제작 원료 가능.

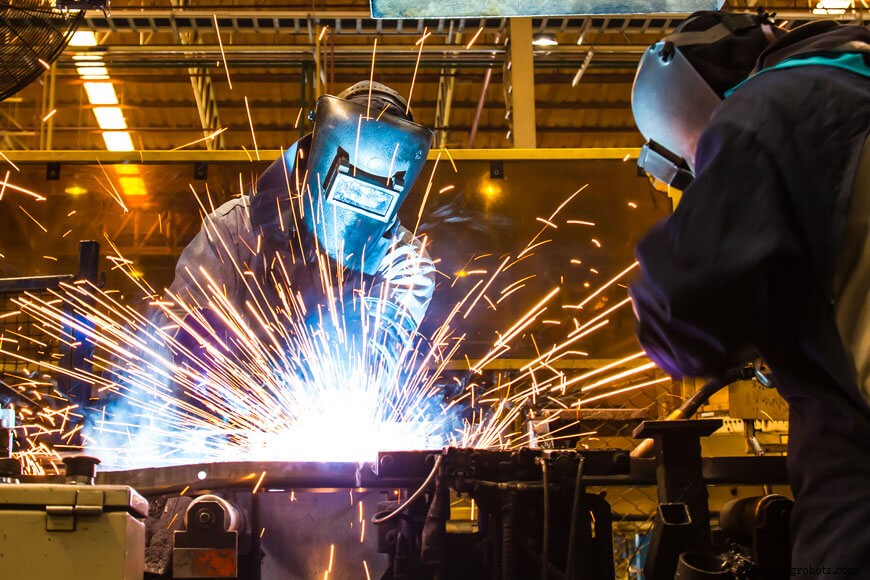

시트 메탈 프로토타입 제조에는 다양한 공정 활용 가능. 예: 물리 모델 평평히 펴 금속 시트에 템플릿으로 놓고, 레이저나 토치로 윤곽·개구부 컷, 벤드 마킹. 프레스로 표시 경계에서 금속 벤드, 특수 용접 장비로 부품 결합.
튜빙도 다양한 작업 거쳐 설계 일치 프로토타입 부품 제작 가능:
재고 소재로 금속 프로토타입 제작 주요 장점: 시간 효율. 패턴이나 몰드 불필요, 원료 즉시 구매 가능. 단점: 일부 프로토타입 설계는 표준 제조 공정엔 너무 복잡해 이 기술로 제작 불가.
가공은 원재료 조각을 제어된 소재 제거 공정(감산 제조/subtractive manufacturing)으로 원하는 최종 형상과 크기로 깎는 모든 공정. 다양한 금속 제품뿐 아니라 목재, 플라스틱, 세라믹, 복합소재도 제조 가능. 현대 생산에서 가공은 컴퓨터 수치 제어(CNC)로 수행.

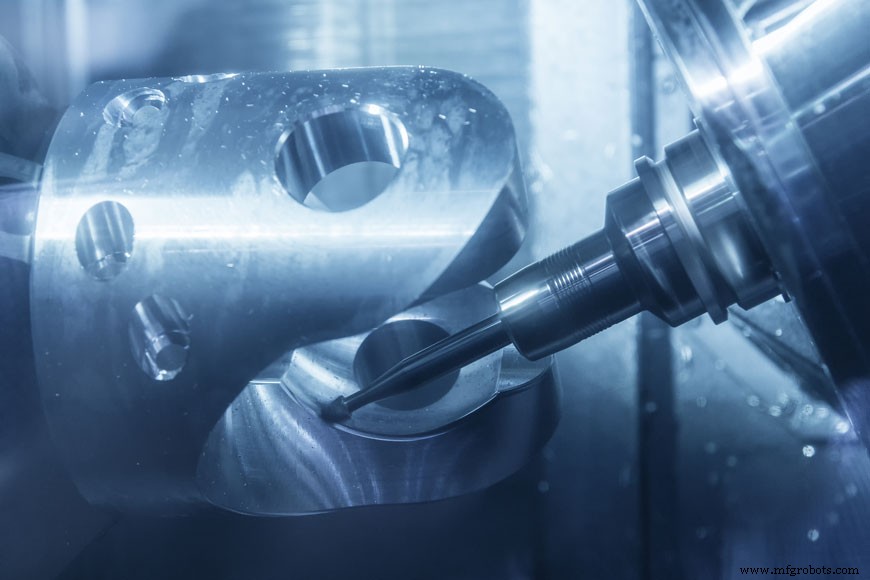

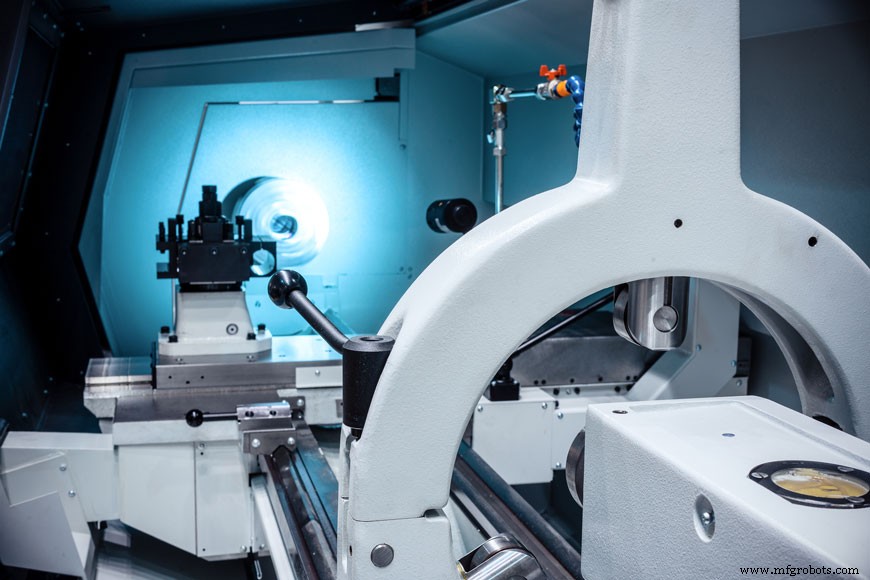

CNC는 3D 설계에 따라 부품 만들도록 가공 장비 컴퓨터 제어. 가공 장비: 선반, 밀링, 라우터, 드릴, 그라인더. CNC 머신 원료: 강판, 바 등 금속 소재 재고.
3D 설계가 컴퓨터 프로그램으로 변환, 제어 시스템이 기계 지시. 원료는 프로토타입보다 커야 함(가공으로 금속 제거하며 프로토타입 제조). 고급 CNC 머신은 3축(x,y,z) 모두 제어, 부품 뒤집고 공구 자동 교체로 고품질 마감과 정밀도 달성.
CNC 머신 장점: 3D 설계 기반 자동 동작. 인간 개입 최소화, 프로토타입이 설계와 고정밀 일치. 수동 작업보다 복잡한 프로토타입 제조 가능. 가공 부품 단점: 원재료에서 금속 제거로 제작되어 폐기물 발생. 폐기물 재활용 가능하지만 비용 함의와 손실 발생.
연구에 따르면 3D 프린팅 발전이 엔지니어 아이디어 테스트와 제품 빠른 시장 출시 능력에 극적 영향. 자동차 기사에서 특정 자동차 부품 공기역학 테스트가 차량 성능 영향 측정 위해 중요함 강조. 테스트 결과 얻으면 설계 미세 조정, 새 프로토타입 매우 빠르게 재프린트. 공기역학 테스트용이면 최종 소재로 만들 필요 없음(형상 테스트지 강도 테스트 아님). 3D 프린팅이 자동차 엔지니어 개발 가속화, 효율 개선 도움.
다른 응용은 다른 제조법 적합. 한 예로 설계자가 내부 공간에 마이크로 SD 카드 공간 있는 2부품 링 어셈블리 제조 시 발견. 최초 프로토타입 DMLS(직접 금속 레이저 소결)로 만들었으나 표면 마감 저조, 조립 불량으로 CNC 머신과 방전 가공(EDM) 사용 조사. 프로토타입 성능 향상으로 이 특정 응용에서 CNC 장점 부각.
개발 비용 절감은 신제품 시장 출시하는 많은 하이테크 기업의 경제적 필수. 아이콘 에어크래프트(Icon Aircraft)가 A5 레크리에이션 항공기 프로젝트 출시 시 구성품 프로토타이핑과 양산에 가장 비용 효율적·효율적 방법 찾기 위해 상당한 시간·에너지 투자. 케이스 스터디에 따르면 아이콘 에어크래프트는 에어 덕팅 부품당 전문 툴링 필요 감소로 생산 일정 2~3주 단축, $2,000 절약, 2인일 절감.
미국주조학회(AFS) 2017 올해의 주조상 수상 기업은 항공기 승객 시트 프레임 신규 주조 개발. 역사적으로 이 구조 부품은 단일 빌릿에서 가공되었으나, 상세 설계·엔지니어링 공정으로 마그네슘(알루미늄보다 가볍지만 3D 프린팅 불가) 격자 구조 제작. 주조 프로토타입은 기존 가공 부품보다 훨씬 가볍으면서 필요 강도 확보. 단일 여객기 기준 연료비 절감 연 $100k, 관련 배출가스 감축 계산.
혁신자와 엔지니어에게 이용 가능한 신속 프로토타입 제조 방법 증가 중. 각 방법마다 장단점 보유. 주조 공정은 프로토타입이 완제품과 동일 소재로 만들어져야 하는 응용, 특히 고융점 금속에 적합. 3D 프린팅은 특정 프린팅 가능 소재의 소형 구성품에 적합—기술 지속 개발·개선 중. 가공은 복잡성 심하지 않고 밀링·그라인딩 등 표준 공정 사용 가능할 때 소재에서 금속 깎아내기용으로 사용 가능.
제임스 다이슨 경은 사이클론 진공 시스템으로 백식 진공 청소기 대체한 상징적 발명가, 기업가, 엔지니어. BBC 인터뷰에서 발명 완성 5년, 총 5,127번 수정·개조 걸림 밝힘. "처음 실패하면 다시 시도하라!"는 오래된 모토 굳게 믿음. 다이슨 이야기는 제품 개발자와 엔지니어가 신제품 시장 출시 위해 여러 번 개발·개선 반복 필요하다는 현실 강조. 신속 프로토타이핑 개선은 비효율 감소, 비용 절감으로 혁신자와 소비자 모두에 이익.
