3D 소프트웨어 응용 프로그램에서 상호 운용성의 중요성

소프트웨어 응용 프로그램에서 필요한 워크플로를 따를 때 파일 변환을 시도하고 비호환성으로 인해 작업이 차단되는 것보다 사용자에게 더 실망스러운 일은 없습니다. 사용자는 다른 파일 형식으로 출력하기 위해 작업을 반복해야 하거나 변환을 위해 타사 도구를 사용해야 할 수도 있습니다. 이러한 기능 손실은 가중될 뿐만 아니라 원하는 결과를 얻으려면 더 많은 시간과 노력이 필요합니다.

더 일반적인 예는 대부분의 모든 사람이 한 번쯤은 겪었을 것입니다. 바로 PC와 Mac 간의 비호환성입니다. PC를 사용하는 대부분의 사람들은 Microsoft Word와 같은 응용 프로그램에도 Microsoft Office를 사용합니다. Mac을 사용하고 Mac용 Microsoft Office가 설치되어 있지 않은 사람과 Word 문서를 공유하는 경우 좌절감, 지연 및 오류 가능성이 발생합니다. 불행히도 변환기를 사용할 수 있지만 최상의 품질을 생성하지 못합니다.

소프트웨어 응용 프로그램 내의 균일성은 개발에 소요되는 프로세스, 결과 및 시간에 상당한 영향을 미칩니다. 소프트웨어 응용 프로그램 내에서 파일 및 문서의 균일성을 달성하기 위한 핵심은 상호 운용성입니다.

상호 운용성이란 무엇입니까?

상호 운용성은 제품 또는 시스템이 제한 없이 다른 제품 또는 시스템과 작동하는 제품 또는 시스템의 특성입니다.

Oracle은 상호 운용성을 다음과 같이 추가로 정의합니다.

상호 운용성은 고립된 자동화 문제를 줄이거나 제거합니다. 비즈니스 프로세스 활성화 한 응용 프로그램에서 다른 응용 프로그램으로 이동합니다. 상호 운용성을 통해 한 시스템이 다른 시스템과 거의 실시간으로 작동하여 중요한 비즈니스 정보를 공유할 수 있습니다. 상호 운용성 옵션은 시스템과 애플리케이션 간의 접착제 역할을 합니다.

상호 운용성은 다양한 형태로 제공됩니다. 특히 한 가지 형태는 CAD 데이터 변환 소프트웨어입니다. 이러한 유형의 소프트웨어를 통해 최종 사용자는 가져온 3D 데이터가 애플리케이션에서 기본적으로 생성된 것처럼 쉽게 작업하고 다운스트림 엔지니어링 애플리케이션을 위해 3D 데이터를 내보낼 수 있습니다.

소프트웨어 내 상호 운용성의 필요성

소프트웨어 내 상호 운용성의 필요성을 진정으로 이해하기 위해 균일성이 없을 때 나타나는 장애물을 보여주는 예를 논의합니다.

최종 사용자가 3D 소프트웨어 응용 프로그램을 사용하여 항공기를 설계한다고 가정해 보겠습니다. 이것은 구조, 엔진, 항공 전자 장치, 제어 시스템, 실내/객실 배치 및 기타 다양한 하위 시스템을 포함하기 때문에 복잡한 설계입니다. 이러한 각 하위 시스템은 부품으로 구성되며 이러한 부품의 어셈블리는 광범위한 CAD 및 기타 디지털 정보 시스템을 사용하는 수많은 공급업체에서 제공합니다. 파일 상호 운용성이 없으면 OEM(Original Equipment Manufacturer)과 다단계 공급업체가 서로 이해하기 쉽게 통신할 수 없습니다.

또한 파일을 출력할 때 사용자는 변환을 위해 여러 타사 도구를 찾아 구현해야 할 수 있습니다. 이는 내부 부서와 조달 부서에서 비용이 많이 들고 관리하기 어려울 수 있습니다. 작업을 수행하는 타사 도구가 발견되더라도 다양한 도구에서 고품질 변환이 보장되지는 않습니다.

오늘날의 확장된 글로벌 공급망은 모두 CAD 데이터에 의존하므로 3D CAD 소프트웨어 응용 프로그램 내의 파일이 서로 쉽게 통신할 수 있는 방법이 있어야 합니다.

3D InterOp는 데이터의 다른 속성을 제공합니다. 예를 들어, 원본 CAD 시스템의 가시성 및 레이어 정보를 사용할 수 있으므로 데이터가 원래 시스템에서 사용되었던 것과 동일한 형식으로 표시될 수 있습니다.

다양한 산업 분야의 3D 파일 형식

3D 파일 형식은 3D 모델에 대한 정보를 일반 텍스트 또는 이진 데이터로 저장하는 데 사용됩니다. 보다 구체적으로, 3D 파일 형식은 3D 모델의 형상, 모양, 장면 및 애니메이션을 인코딩합니다.

응용 프로그램에 디지털 엔지니어링(CAD) 데이터가 필요한 모든 산업은 파일 변환 또는 읽기/쓰기 기능이 필요합니다. 상상할 수 있듯이 각 산업에는 자체적으로 인기 있는 3D 파일 형식이 있습니다. 이러한 산업별 형식은 소프트웨어의 시작부터 나왔거나 실용적인 이유로 수년에 걸쳐 수정되었습니다.
많은 소프트웨어 회사, 기술의 발전, 산업 간의 끊임없이 변화하는 요구로 인해 오늘날 다양한 3D 파일 형식이 사용되고 있습니다. CAD, CAM, CAE 및 BIM과 같은 산업 전반에 걸쳐 이러한 극단적인 다양성으로 인해 상호 운용성이 어떻게 저해되는지 파악하는 것은 어렵지 않습니다.

3D 데이터 번역에 대해 Wikipedia는 다음과 같이 설명합니다.

현재 시장에서 사용 가능한 CAD 시스템은 응용 프로그램 목표, 사용자 인터페이스 및 성능 수준뿐 아니라 데이터 구조 및 데이터 형식도 다릅니다. 따라서 데이터 교환 프로세스의 정확성이 가장 중요하며 강력한 교환 메커니즘이 필요합니다.

CAD, CAE 및 BIM의 세 가지 산업에 대한 다양한 파일 형식에 대해 간략하게 살펴보겠습니다.

CAD 파일 형식:

CAD(Computer-Aided Design) 산업에는 다음과 같은 기본 파일 형식이 포함됩니다.

• DWG:Autodesk AutoCAD 프로그램의 기본 파일 형식 및 가장 널리 사용되는 3D CAD 파일 형식
• BLEND:3D 모델링 및 애니메이션 소프트웨어인 Blender의 장면 설명 형식
• X_T:Parasolid 파일 형식. 파일 확장자는 도면의 형상, 토폴로지 및 색상과 같은 3D CAD 파일 정보를 포함합니다.
• SLDPRT 및 SLDASM:"SolidWorks Part" 및 "SolidWorks Assembly"의 약어인 SolidWorks 파일 확장자
• IPT 및 IAM:부품 및 어셈블리용 Autodesk Inventor 형식
• SKP:SketchUp의 초보자 친화적인 CAD 파일 생성 및 공유 방법
• 모델:CATIA에서 사용하는 3D 모델링 형식. 몰드, 다이, 복합 재료 및 기타 유형의 모델을 만드는 데 사용됩니다.
• IGS:IGS 파일은 IGES(Initial Graphics Exchange Specification)를 기반으로 2D/3D 벡터 형식으로 저장된 그래픽 파일입니다. 와이어프레임 모델, 표면 또는 솔리드 개체 표현, 회로도 및 기타 개체를 저장할 수 있습니다.
• 외 다수!

CAE 파일 형식

CAE(Computer-Aided Engineering) 산업에는 다음 파일 형식이 포함됩니다.

• INP:명령줄로 편집 및 실행
• DAT:결과를 포함할 텍스트 출력 파일
• ODB:그래픽 결과를 보기 위해 후처리 중에 읽을 바이너리 출력 파일
• LOG:모든 프로세스의 텍스트 기록을 유지합니다.
• MSG:분석 진행 상황을 나열하고 분석이 중단된 이유에 대한 몇 가지 메시지를 제공합니다.
• STA:.msg 파일에 포함된 정보 요약. 이는 계산 중 장기 실행 작업의 상태를 모니터링하는 데 유용합니다.
• CATPart:파일 내용에는 3D 지오메트리, 치수 및 메타데이터가 포함됩니다.

BIM 파일 형식:

BIM(빌딩 정보 관리) 산업에는 다음 파일 형식이 포함됩니다.

• DWG:이 형식은 대부분의 모델 보기/저작 프로그램에서 거의 보편적으로 사용됩니다.
• DXF:DWG와 유사하게 DXF는 파일 크기가 더 클 수 있지만 레이어 기반이며 대부분의 플랫폼에서 매우 일반적으로 허용되는 형식입니다.
• IFC:산업 기초 수업. Autodesk Revit 및 Navisworks를 포함한 프로그램에서 열 수 있는 정보가 풍부한 BIM 파일
• RVT:Autodesk의 Revit 파일용 독점 형식. Revit에서만 열 수 있음
• NWD:Autodesk의 Navisworks 파일용 독점 형식

빌딩 정보 모델링(BIM) 소프트웨어 애플리케이션의 예

강력한 상호 운용성이 소프트웨어 워크플로를 개선하는 방법

소프트웨어에서 강력한 상호 운용성을 지원하면 워크플로를 방해하는 지루한 번역 단계를 제거할 수 있습니다. 부품을 응용 프로그램으로 가져올 때 데이터 손실 없이 고품질 결과를 얻을 수 있는 빠른 1단계 프로세스여야 합니다. 수십 년 전의 표준이었지만 단계별 번역은 시간이 많이 걸리고 데이터 손실 가능성이 있습니다.

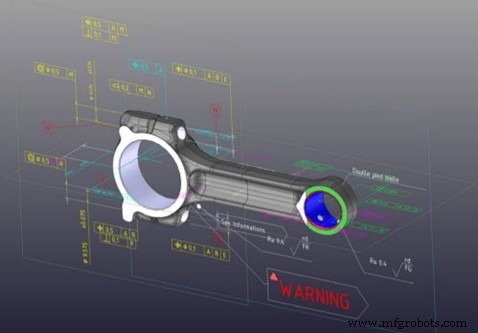

3D InterOp의 부품 예

오늘날 3D InterOp 내부의 효율적인 고품질 3D 데이터 변환기는 데이터 손실 없이 빠른 번역을 제공합니다. 추가 비용과 과거 방식의 악화가 필요하지 않습니다.

항공 우주, 자동차, 산업, 농업, 건물, 인프라, 시뮬레이션, 가상 현실과 같은 산업을 위한 오늘날의 CAD 세계에서 고도로 엔지니어링된 시스템이 많기 때문에 서로 통신하는 소프트웨어 응용 프로그램이 거의 없는 지점에 도달할 가능성이 있습니다. 진짜 도전. 솔루션이 없으면 개발자는 엄청나게 비싸고 비현실적인 다양한 종류의 CAD 소프트웨어에 대한 라이센스를 구입해야 합니다. 3D InterOp는 커뮤니케이션을 효율적이고 효과적으로 번역하여 대화를 이어가는 솔루션입니다.

사례 연구:광범위한 3D CAD 형식을 지원하는 3D InterOp

3D 인쇄용 Ultimaker 소프트웨어. Ultmaker.com의 이미지 제공

Ultimaker의 소프트웨어인 CURA는 3D 프린팅에 사용되는 솔리드 바디 메쉬를 생성합니다. Ultimaker는 특히 광범위한 3D CAD 형식을 지원하기 위해 3D InterOp를 CURA에 통합했습니다. 이제 Ultimaker 고객은 3D 디자인을 CURA로 직접 가져올 수 있으며 수많은 3D CAD 형식에서 3D 인쇄용 형식으로 변환하는 지루한 변환 단계에서 벗어날 수 있습니다. 결과적으로 사용자는 최신 CAD 버전의 광범위한 3D CAD 설계 파일을 기본 형식으로 직접 빠르게 업로드하고 추가 CAD 응용 프로그램 없이 모두 변환할 수 있습니다.

또 다른 예로, 자동차 산업을 위한 새로운 하위 시스템(예:소프트웨어 제어 전기 조향 시스템)이 개발될 때 BMW 또는 Toyota와 같은 OEM은 종종 CATIA를 사용합니다. 그러나 무수히 많은 글로벌 공급업체가 CATIA 설치 비용을 감당할 수 있는 것은 아니며 대신 SolidWorks를 사용할 수도 있습니다. 결과적으로 전 세계 자동차 공급망은 3D InterOp에 의존하여 개발 중에 3D 엔지니어링 데이터를 교환하고 처리합니다.

3D InterOp를 사용한 고품질 데이터 번역으로 소프트웨어 워크플로가 중단되지 않도록 보장

3D 응용 프로그램에 고품질 데이터 변환 구성 요소가 내장되어 있는 경우 고품질 파일 대 파일 변환, 속도, 안정성 및 적응성 등의 이점이 있습니다. 간단히 말해서, 3D InterOp와 같은 솔루션을 통해 귀사는 비용 절감, 번거로움 감소, 효율성 증대를 실현할 수 있습니다. 데이터 변환을 통한 보편적인 형식 지원은 각 시스템이 성공을 향한 프로세스를 통해 계속 이야기하고 앞으로 나아갈 수 있도록 합니다.

상호 운용성 기능을 확장하거나 개선하고 싶으십니까? 3D InterOp에 대해 자세히 알아보고 우리 팀에 연락하여 여정을 시작하세요!
