레이어 팬의 중요성

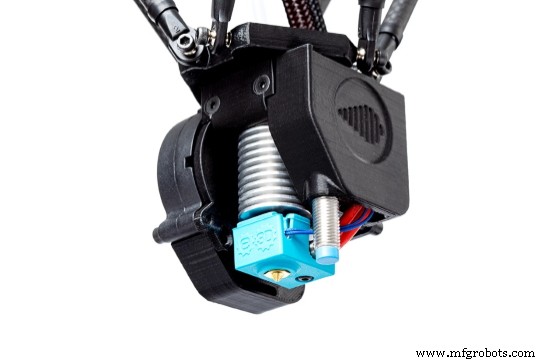

FDM 3D 프린터의 기능적 부분에 대해 이야기할 때 레이어 팬은 가장 중요한 구성 요소 중 하나입니다 찾을 수 있습니다. 3D 프린터에는 일반적으로 HotEnd 영역에 두 개의 팬이 있습니다. 하나는 HotEnd 디퓨저 냉각을 담당하고 다른 하나는 노즐에서 나오는 재료를 냉각합니다. 이 기사에서는 후자인 레이어 팬에 대해 이야기하겠습니다.

필요한 경우

모든 사용자는 노즐이 동일한 영역에서 지속적으로 움직이는 작은 영역 영역으로 일부 부품을 인쇄하려고 시도했으며, 이는 부품을 연화시키는 과도한 온도를 유발하는 프로세스입니다. 같은 영역에 열이 축적되어 부품이 심하게 변형되는 소직경 실린더와 같은 길고 가는 부품을 인쇄할 때도 마찬가지입니다. 또 다른 일반적인 변형은 매우 가파른 캔틸레버에서 발생하는 변형입니다. 여전히 뜨거운 재료가 응고될 때까지 공기 중에 매달려 있는 동작에 의해 변형됩니다.

이 모든 문제가 해결되었습니다 레이어 팬을 사용하기만 하면 됩니다. 올바르게.

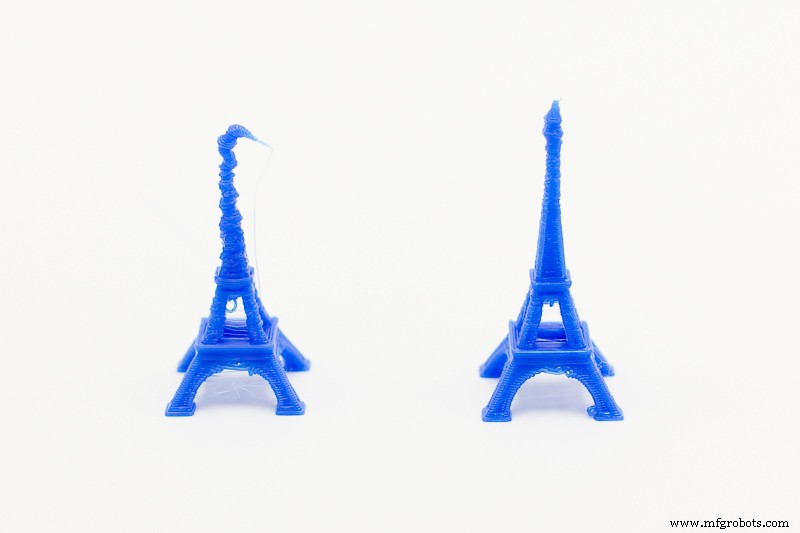

이미지 1:레이어 팬이 없는 것과 있는 작은 부품

호환되는 자료

레이어 팬을 구성하는 방법에 대해 언급하기 전에 사용자는 레이어 팬을 사용하는 데 권장되는 재료를 고려해야 합니다. 그렇지 않습니다.

PLA

PLA는 레이어 팬에 필요한 탁월한 소재입니다. , 연화점이 낮기 때문입니다. 즉, 노즐을 같은 영역에 짧은 시간 동안 두면 부품이 돌이킬 수 없는 변형을 겪게 됩니다. 이러한 이유로 레이어 팬은 PLA 또는 이 폴리머를 기반으로 하는 일부 복합 재료를 사용하는 모든 FDM 3D 프린터에서 중요한 구성 요소입니다.

ABS

This material and similar ones, such as ASA, are totally incompatible with the layer fan . This is because the ABS is very sensitive to the loss of temperature against drafts, such sharp increases that cause cracking  (delamination of the layers) and the total failure of printing. For this reason, it is vital to use ABS and ASA with fully closed 3D printers.

Others

Apart from the materials discussed above, in 3D FDM printing there are many more types of filaments and each with a different print configuration, for that reason a table with the majority of available materials is shown below and it is indicated if they need or no layer fan:

Table 1:Layer fan depending on the material.

Expert Advice

Once the user already knows whether or not he needs to use the layer fan, he must know how to use it and when.

At the beginning of a print the user needs the first layer to adhere to the base with sufficient firmness so that it does not peel off during printing. This is achieved, not only using some product that improves adhesion, but also keeping the temperature stable, so the layer fan must be turned off during the first two layers . Once the print has a certain height, the speed of the layer fan must be adjusted to the geometry of the piece in each layer. In general, there are two cases where the speed must be varied:when the printing time of a layer is greater than 5 seconds and when it is less than 5 seconds. In the first case, the layer fan speed must be increased linearly from 70% with layer times of 20 seconds or more, up to 100% with layers of 5 seconds. When the layer time is less than 5 seconds , the user must use the layer fan at 100% speed , sometimes being an insufficient speed that causes deformation in the part. This problem, which usually occurs when narrow and tall pieces are made, is solved by printing several separate pieces simultaneously as much as possible so that each layer has time to cool.

Any lamination software (Cura3D, Simplify3D, Slic3r...) allows you to modify the speed of the layer fan at the height of the piece that the user wants.

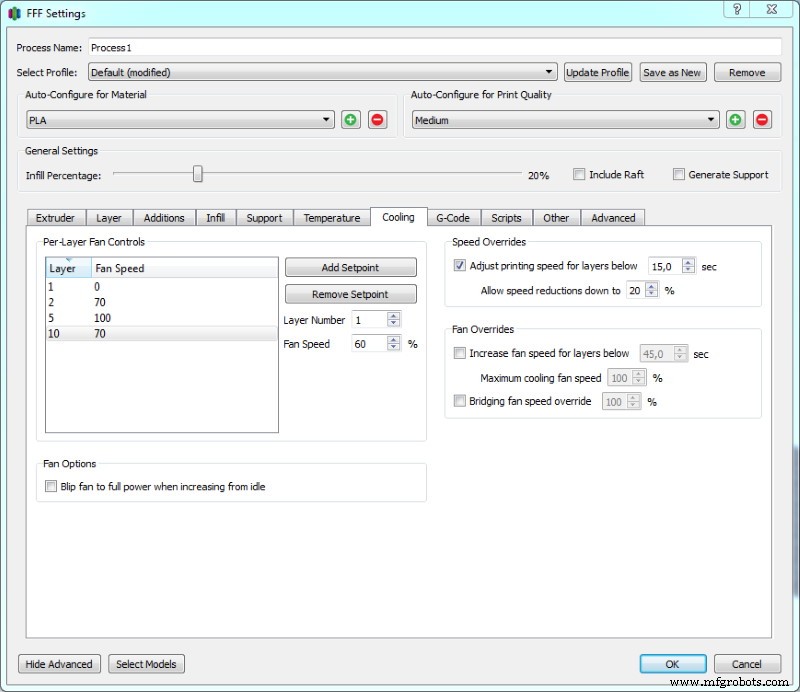

Image 2:Configure layer fan in Simplify3D. Source:Simplify3D.

결론

It is important that all users of a 3D FDM printer know how to use the layer fan correctly, as it is a complement that elevates the quality and complexity of the parts.
