실용적 배터리 뱅크 설계: 직렬 vs 병렬, 보호, 충전 모범 사례

더 큰 배터리 뱅크 구축 시, 용량 손실과 안전 위험 방지를 위해 호환되는 셀 선택이 필수적입니다.

직렬 배터리

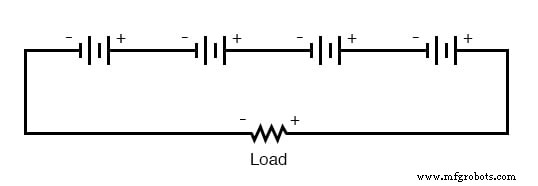

셀 직렬 연결로 전체 전압 상승, 암페어아워 용량 불변. 같은 전류가 모든 셀 흐르므로 모든 셀은 같은 암페어아워 정격 공유해야 함. 그렇지 않으면 약한 셀 먼저 고갈돼 전체 뱅크 성능 저해.

병렬 배터리

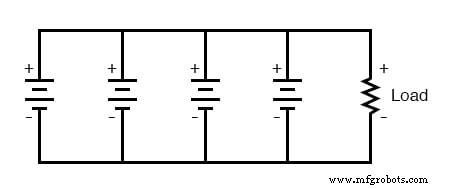

병렬 연결로 가용 전류 증가(내부 저항 낮춤) 및 암페어아워 용량 추가. 병렬 회로에서 각 분기 전압 동일하므로 모든 셀 같은 공칭 전압 가져야 함. 전압 불일치는 큰 순환 전류 유발해 셀과 배선 손상.

과전류 보호

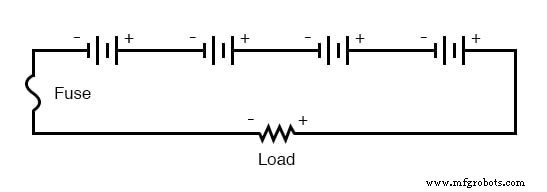

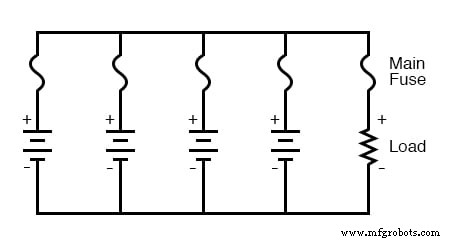

적절한 퓨즈/차단기 배치가 배선과 개별 셀 보호. 직렬 뱅크는 메인 공급 라인 단일 퓨즈로 셀 고장 시 전류 차단. 병렬 뱅크는 부하 퓨즈로 외부 회로 보호, 개별 셀 퓨즈로 이웃 셀 통해 위험 전류 강제될 수 있는 내부 단락 방지.

충전 고려사항

2차 전지는 신중한 충전 필요. 제조사 지침이 가장 신뢰할 가이드. 두 핵심 우려:

• 사이클링 - 셀 완충 후 낮은 상태까지 방전 과정. 각 배터리 유한 사이클 수명, 허용 방전 깊이는 설계별 상이.
• 과충전 - 셀 완충 후 전류 지속 허용. 납축전지 과충전 시 전기분해, 전해질 비등, 수명 급감.

수소 가스 안전

수계 전해질은 과충전 또는 정상 운전 중 수소 생성. 수소 무취, 무색, 고인화성, 특히 전기분해 산소와 혼합 시. 충전기 분리 시 작은 스파크도 가스 점화 가능, 고등학교 자동차 실습실 납축전지 폭발 사례 목격. 보호 조치:

• 마지막 연결 또는 첫 분리를 배터리에서 최소 1피트 떨어진 지점에서 수행해 스파크 점화 방지.
• 영구 설치 시 각 셀 벤트 캡 장착, 벤트 덕트로 가스 안전하게 배터리 인클로저 외부로 배출.
• 밀봉 납축전지 설계라도 누출 대비 적절한 환기 확보.

핵심 요약

• 직렬 배선 전압 증가하나 암페어아워 용량 불변; 모든 셀 동일 Ah 정격 필수.
• 병렬 배선 전압과 암페어아워 용량 모두 증가; 모든 셀 동일 전압 정격 필수.
• 적절한 과전류 보호: 직렬 뱅크 메인 퓨즈, 병렬 뱅크 부하 퓨즈 + 개별 셀 퓨즈.
• 제조사 충전 가이드라인 준수로 과충전, 과도 사이클링 방지.
• 수소 가스 축적 절대 금지; 벤팅과 안전한 연결 관행 사용.
