직렬 및 병렬 인덕터

인덕터가 직렬로 연결된 경우 총 인덕턴스는 개별 인덕터의 인덕턴스의 합입니다. 그 이유를 이해하려면 다음을 고려하십시오. 인덕턴스의 최종 측정값은 인덕터를 통과하는 주어진 전류 변화율에 대해 인덕터에서 강하되는 전압의 양입니다.

인덕터가 직렬로 함께 연결되면(따라서 동일한 전류를 공유하고 동일한 전류 변화율을 볼 수 있음), 전류 변화의 결과로 떨어지는 총 전압은 각 인덕터에 가산되어 더 큰 총 전압을 생성합니다. 개별 인덕터 중 하나보다. 동일한 전류 변화율에 대해 더 큰 전압은 더 큰 인덕턴스를 의미합니다.

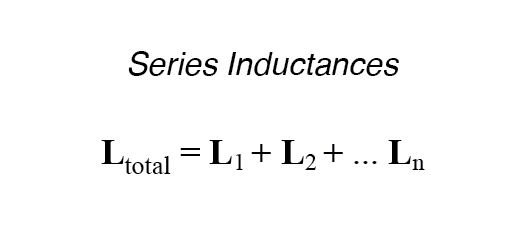

따라서 직렬 인덕터의 총 인덕턴스는 개별 인덕터의 인덕턴스 중 하나보다 많습니다. 직렬 총 인덕턴스를 계산하는 공식은 직렬 저항을 계산하는 것과 동일한 형식입니다.

인덕터가 병렬로 연결된 경우 총 인덕턴스는 병렬 인덕터의 인덕턴스 중 하나보다 작습니다. 다시 말하지만, 인덕턴스의 결정적인 측정은 인덕터를 통과하는 주어진 전류 변화율에 대해 인덕터에서 강하되는 전압의 양입니다.

각 병렬 인덕터를 통과하는 전류는 총 전류의 일부이고 각 병렬 인덕터의 전압은 동일하므로 총 전류의 변화는 고려된 인덕터 중 하나보다 병렬 어레이에서 전압 강하가 더 적습니다. 갈라져. 즉, 총 전류가 병렬 분기 간에 나누어지기 때문에 개별적으로 고려되는 인덕터보다 주어진 전류 변화율에 대해 병렬 인덕터에서 전압 강하가 더 적습니다.

동일한 전류 변화율에 대해 더 적은 전압은 더 적은 인덕턴스를 의미합니다.

따라서 총 인덕턴스는 개별 인덕터의 인덕턴스 중 하나보다 작습니다. 병렬 총 인덕턴스 계산 공식은 병렬 저항 계산 공식과 동일합니다.

검토:
