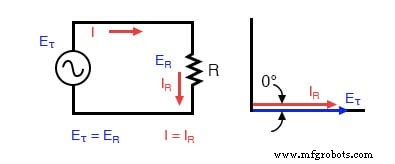

단일 교류 전원이 저항을 구동할 때, 전압과 전류 파형은 동일한 정현파 곡선을 그립니다. 위 그림은 소스 전압과 저항을 흐르는 전류를 보여줍니다.
저항은 전류 흐름에 일정한 반대(저항)를 제공하므로, 그 양단의 전압 강하는 전류와 같은 순간값을 따릅니다. 어느 순간이든 전압과 전류는 부호와 크기를 공유합니다. 이것이 '위상이 같다(in phase)'는 정의입니다.
수평축의 어느 지점에서든 순간 전압과 전류는 옴의 법칙을 정확히 만족합니다: V(t) = I(t) × R. 이는 평균값뿐만 아니라 모든 순간에 성립합니다.

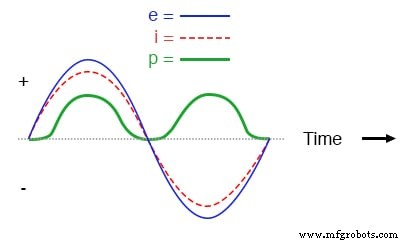

저항에 전달되는 순간 전력도 계산할 수 있습니다. V(t)에 I(t)를 곱하면 항상 양수인 파형을 얻으며, 이는 저항이 에너지를 저장하지 않고 소모함을 반영합니다.
이러한 관계들은 교류 회로 분석의 기초를 형성하며, Alexander & Sadiku의 'Fundamentals of Electric Circuits' 같은 표준 교과서에서 일관되게 설명됩니다.
