프로젝트 시트의 그리드를 정의하고 원하는 언어를 선택합니다. 전기 설정은 도구 - 설정 또는 S 키로 접근합니다.
이름 1, 2, 3의 워크시트 세 개를 추가합니다.
첫 번째 시트를 선택하고 동일한 서브 서킷 두 개를 라이브러리에서 드래그해 추가합니다.

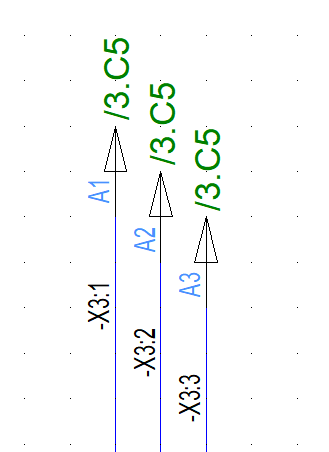

서브 서킷의 열린 연결에 상호 참조를 삽입합니다. 두 번째 시트의 서브 서킷에서는 이름이 자동 설정되며, 다른 참조는 F2 키나 텍스트 속성으로 이름을 바꿀 수 있습니다.
두 번째, 세 번째 시트에 커넥터 3개를 삽입해 서브 서킷의 상호 참조를 이어갑니다. 올바르게 이름이 변경되면 시트 번호와 위치가 하이라이트됩니다.
동일 시트 내에서도, 다른 시트 간에도 가능합니다.
마지막으로 도구 - 리포트로 자재 명세서(BOM) 및 콘텐츠 리스트를 추가합니다. E3.series 지원 리포트:
출력 포맷: 프로젝트 시트, Excel, Word, Access, ASCII 등.
자세한 내용은 전체 동영상을 통해 확인하실 수 있습니다. 유튜브 채널을 구독하면 더 많은 기술 영상을 받아보실 수 있습니다.
