CAE E3.series로 터미널을 효율적으로 문서화하는 방법

이 기사에서는 터미널 계획 생성과 함께 전기 회로도를 문서화하는 방법을 확인할 수 있습니다. E3.series를 사용하면 이러한 스프레드시트를 즉시 지능적으로 생성할 수 있습니다. 여기에 포함된 정보는 나머지 프로젝트와 직접 연결되며 자동으로 업데이트됩니다. 전체 비디오 기사를 보고 프로세스를 최적화하십시오!

터미널 계획 생성 방법

이전에 열린 프로젝트에서 "삽입" - "터미널 평면도" 옵션을 통해 터미널 시트가 생성됩니다. 구성을 정의하는 창에서는 아래 그림에 표시된 여러 옵션 중에서 테이블 구성 유형, 이름, 시트 유형, 외부 및 내부 정의를 선택할 수 있습니다.

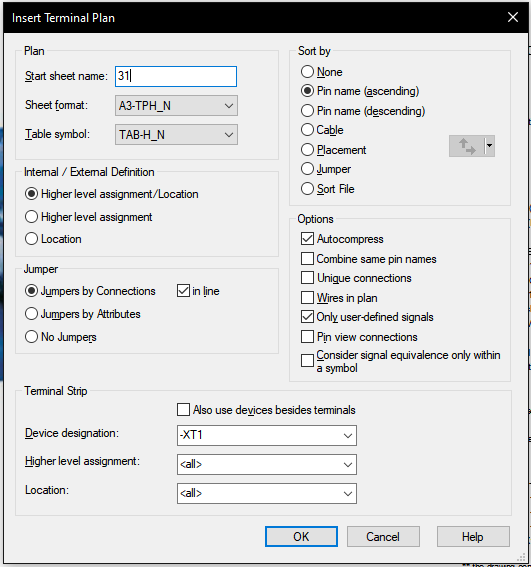

터미널 계획 삽입을 위한 설정

이 예에서 정의는 다음과 같습니다.

<울>

시트 이름:"31";

시트 형식:"A3-TPH_N";

표 기호:"TAB-H_N";

오름차순 핀 순서

기기 명칭:"-XT1".

기술 교육 과정을 통해 업계 최고의 E-CAE E3.series 도구를 지금 사용해 보십시오!

아래 배너를 클릭하세요

표 속성

또한 프로젝트 폴더에서 시트의 위치를 ​​재정렬할 수 있습니다. 이렇게 하려면 시트를 마우스 오른쪽 버튼으로 클릭하고 "시트 속성"을 클릭합니다. 그런 다음 "문서 유형" 필드에서 시트를 배치할 위치를 선택하십시오.

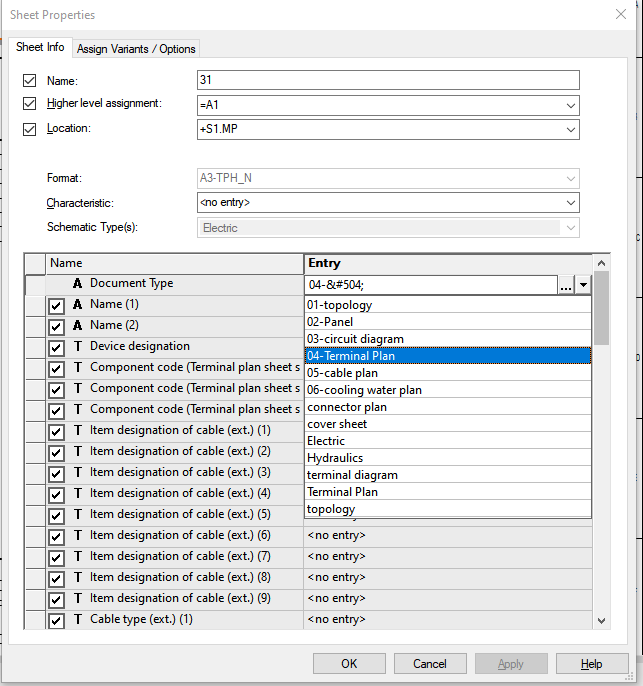

시트 속성 정의

이 예에서는 "04-Terminal Plan" 옵션이 선택되었습니다.

전체 동영상 보기

더 많은 기술 동영상을 보려면 여기에서 YouTube 채널을 구독하세요.

상호 연결된 정보

테이블에 포함된 정보는 프로젝트의 나머지 부분과 연결되며 회로도로 이동하여 항목을 시각화할 수 있습니다.

정보는 프로젝트의 나머지 부분과 상호 연결되어 있습니다.

원하는 항목을 마우스 오른쪽 버튼으로 클릭하고 "점프" - "회로도로 이동"을 선택하기만 하면 됩니다.
