E3.series 2021에서 완벽한 연결 테이블 구축하기 - 완벽 가이드

멀티라인 뷰의 커넥터

커넥터를 설계 시트에 단일 핀으로 추가한 후 멀티라인 뷰로 표현합니다. 원하는 커넥터에서 마우스 오른쪽 버튼을 클릭하고 단일 핀 배치를 선택하면 됩니다. 컴포넌트 미리보기는 미리보기 창에서도 확인할 수 있습니다.

멀티라인 뷰 삽입

프로젝트에서 미리보기가 활성화되어 있지 않다면 상단 메뉴에서 마우스 오른쪽 버튼을 클릭하고 미리보기를 선택하세요.

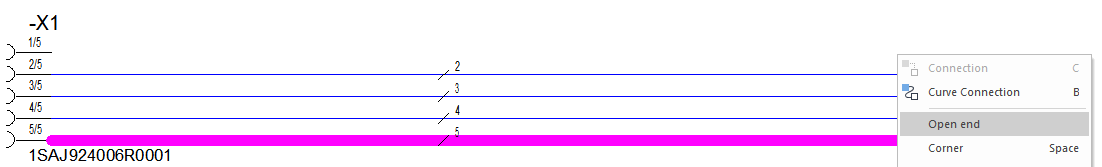

멀티 연결 옵션을 사용해 모든 커넥터에 연결을 한 번에 추가하고 오픈 엔드 옵션으로 마무리합니다.

오픈 엔드 연결

기본 와이어 삽입 옵션으로 모든 연결에 기본 와이어를 추가합니다.

연결 테이블은 보기 - 연결 테이블에서 활성화할 수 있으며, E3.series 2021에서 새로 추가된 정보는 다음과 같습니다.

E3.series 연결 테이블의 비측정 길이 및 물리적 길이

비측정 (Unmeasured): 연결 길이를 비율에 맞게 조정할지 여부를 결정합니다. 체크박스를 클릭해 속성을 설정하거나 해제합니다.
물리적 길이 (Physical Length): 연결의 실제 길이를 지정합니다. 비율에 맞으면 자동 계산되며, 비율에 맞지 않으면 값을 직접 변경할 수 있습니다. 변경하려면 해당 행을 클릭하고 새 값을 입력하세요.

자세한 내용은 전체 동영상을 통해 확인하실 수 있습니다. 유튜브 채널을 구독하면 더 많은 기술 영상을 받아보실 수 있습니다.
