3·4·5·6축 CNC 가공 이해하기: 완벽 가이드

"이건 3축 CNC 머신이거나 5축 CNC 머신이야!" 이런 말 들어본 적 있으신가요? 3, 4, 5축 CNC 머신이 무슨 뜻인지 궁금하지 않으셨나요?

제대로 오셨습니다. 이곳은 'The Mechanical Post'이며 오늘 다양한 CNC 머신 축에 대해 논의하겠습니다.

기사 끝에 다양한 CNC 머신 축 PDF 다운로드 가능. 이 글은 CNCmasters.com의 피터 제이콥스(Peter Jacobs)님이 작성. 1990년부터 사업 중인 전문가들에게서 배우는 것. 글 끝에 저자 정보 더 보기.

서론

밀링은 CNC 정밀 가공에서 가장 중요한 기법 중 하나로, 기계 부품, 의료, 항공우주, 광학, 자동차 등 분야에 적용됩니다. 회전 커터로 공작물에서 재료를 제거하는 밀링 공정. 공작물을 공구 축에 대해 일정 각도로 고정해 실행.

밀링 머신의 축은 작업 유형과 공작물에서 가공 가능한 영역을 결정합니다. 3, 4, 5, 6축 가공이 있으며, 각각 고유한 특성, 차이점, 다양한 용례를 가져 다른 사용 사례에 적합합니다.

3, 4, 5, 6축 CNC 머신 개요와 정의를 간략히 소개합니다:

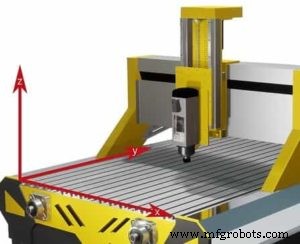

3축 가공 (3-Axis Machining)

3축 가공은 공작물이 고정된 상태에서 절삭 공구만 3개 축을 따라 이동하며 부품을 밀링. 3축 머신은 2D와 2.5D 형상 가공에 적용.

3축 가공은 3개 축에서만 작동하므로 공정이 상대적으로 단순하며, 전후(백-투-프론트), 좌우(사이드-투-사이드), 상하(업-앤-다운) 세 축으로 재료 제거 가능.

3축 밀링은 한계가 있어 X-Y-Z 좌표계에 대해 기울어진 각도의 피처를 설계할 수 없습니다. 피처가 평면적이더라도 마찬가지.

3축 CNC 머신 적용 분야

3축 머신은 다음에 가장 적합:

자동/대화형 작동
구멍 뚫기
슬롯 밀링
날카로운 모서리 절삭

4축 가공 (4-Axis Machining)

4축 밀링 공정은 3축 가공과 유사하게, 절삭 공구가 공작물에서 재료를 제거해 원하는 형상과 프로파일 생성. 4축 가공은 이론적으로 3축 머신에서도 가능한 경제적으로 실행 가능한 부품 가공 공정.

하지만 4축 가공은 3축 회전 외에 추가 회전 축에서 밀링 수행. 4축 CNC 머신은 X, Y, Z 축 외에 X축 중심의 또 다른 회전 축인 A축에서 작동.

대부분 공작물이 회전해 A축 주변 절삭 공정 용이. 4축 밀링은 실린더 주변이나 부품 측면에 구멍과 컷아웃을 만들어야 할 때 구현.

4축 CNC 머신 적용 분야

4축 가공은 다기능이며 다음에 최적:

곡면 조각
간헐적 절삭
연속 절삭

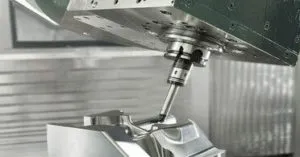

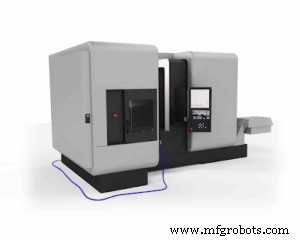

5축 가공 (5-Axis Machining)

5축 가공은 4축 가공의 모든 축에 또 다른 회전 축 추가.

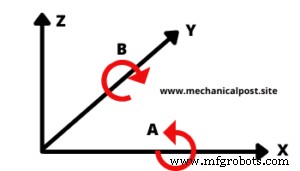

전통적인 X, Y, Z 3축 외에 A축과 B축이라 불리는 2개 회전 축 존재. 이렇게 5축 구성. 5축 밀링 머신은 인공 뼈, 티타늄 부품, 항공우주 제품, 자동차 금형, 오일·가스 기계 부품, 건축, 의료, 군사 용도로 쓰이는 정밀하고 복잡한 부품 제작에 충분한 역량.

이 다차원 회전과 공구 이동은 B축에서 부품 제작 시 전례 없는 정밀도, 마감, 속도 구현.

이 가공 기법은 항공우주 애플리케이션 등 고수준 분야에 필수적인 복잡한 부품 제작 가능.

5축 가공은 원스텝 가공 옵션(리드타임 단축), 부품 형상 접근 편의성 향상, 테이블 기울이기로 최적 절삭 위치 확보해 공구 수명과 공정 효율 향상.

높은 복잡도와 정밀도 요구 시 5축 가공이 유리.

5축 CNC 머신 적용 분야

이 공정은 다음에 이상적:

피처 정밀도
고품질 마감
생산성 향상
부품 내 복잡한 형상 절삭
복잡한 형상 가공

6축 가공 (6-Axis Machining)

6축 가공 공정은 5축과 유사하나, Z축 기준 추가 회전 축이 있어 5축 구성 대비 속도 대폭 향상.

6축 머신은 고정구 양단에서 회전하며 결함 없이 원자재 봉을 완제품으로 변환 가능. 6축 밀링은 복잡하고 타의 추종을 불허하는 정밀도를 요구하는 부품에 효율적 솔루션.

6축 CNC 머신은 다양한 직경 구멍 뚫기, 서로 다른 속도와 절삭 패턴 제공 같은 힘든 작업 용이. 6축 머신이 제공하는 최종 제품 품질은 모든 CNC 머신 중 최고.

6축 머신은 일반적으로 강철, 주철, 알루미늄, 모델링 소재의 대량 가공에 활용.

이 머신은 특정 3축 밀링 헤드를 사용해 동시 6축 CNC 가공 가능, 생산 시간을 놀라운 75% 단축.

6축 CNC 머신 적용 분야

이 가공 공정은 다음에 이상적:

최고 정밀도 달성
빠르고 정확한 속도
공정 시간 단축
최고 수준 복잡성 부품 제조

3, 4, 5, 6축 CNC 가공 차이점

3, 4, 5축 가공

3축, 4축, 5축 가공의 근본적 차이는 절삭 공구와 공작물이 서로 상대적으로 이동할 수 있는 운동의 복잡성에 있습니다. 두 부품 간 운동 복잡성이 클수록 최종 제품 형상의 복잡성도 커집니다.

CNC 머신의 축 개수는 수행 가능 작업 유형, 최종 부품 디테일 수준, 조작 가능한 공작물 위치를 결정.

선택할 머신 유형은 특정 요구사항, 일정, 예산에 따라 달라짐. 항공우주 부품은 비교 불가한 정밀도 요구 → 5축 가공 필요. 반면 구멍 뚫기만 필요하면 3축 머신으로 충분.

6축 가공

이 가공 공정은 최소 시간에 최고 정밀도 제공하므로, 설계와 복잡성 측면에서 가장 까다로운 공정에만 예약.

주요 차이점:

압도적 속도 (Blazing Speeds)

6축 CNC 밀은 정확도 저하 없이 고속 구현. 추가 자유도 축 외에 특정 공구 이동과 전환이 타 가공 공정보다 훨씬 수월.

단일 머신에서 다중 작업 (Multiple Operations in a Single Machine)

6축 밀링 머신으로 밀링, 페이싱, 드릴링, 터닝을 한 머신에서 수행. 머신 센터는 해당 공구나 소프트웨어 제어 시스템만 수정하면 다양한 작업 전환 가능.

생산성 향상 (Enhanced Productivity)

6축 머신은 최고 표면 조도와 빠른 절삭 속도 제공. 공정은 더 부드러운 모터 성능과 S-커브 가감속 제어 향상 제공. CNC Titans의 다양한 가공 축 정보 영상 참고(*비후원).

맺음말

CNC 가공은 제조 집약적 산업 전반에 운영상 이점 제공. 주요 장점: 제품 품질 관리 향상, 표준화, 고정밀도.

CNC 가공은 CAD 기술을 사용해 부품 절삭과 성형 자동화. 머신의 축 개수가 해당 CNC 머신이 달성 가능한 이동 유형 결정.

저자: 피터 제이콥스 (Peter Jacobs)

피터 제이콥스는 CNC Masters 수석 마케팅 디렉터. 제조 공정에 적극 관여하며 CNC 가공, 3D 프린팅, 래피드 툴링, 사출 성형, 금속 주조, 제조 일반 등 다양한 블로그에 정기적으로 인사이트 기여.
