연마제 분사 가공(AJM): 작동 원리, 장점, 적용 분야

여기는 The Mechanical Post. 오늘 연마제 분사 가공(Abrasive Jet Machining, AJM)의 정의, 구성, 작동, 장단점, 적용 분야 다룹니다.

끝에서 PDF 다운로드 버튼 클릭 가능.

연마제 분사 가공이란?

연마제 분사 가공(AJM)은 고압 가스에 혼합된 연마 입자로 공작물 가공하는 비전통 제조 공정.

연마 입자가 고속으로 공작물 표면 충돌해 공작물 재료 침식.

연마제 분사 가공은 마이크로 연마 블라스팅, 연마 마이크로 블라스팅, 펜슬 블라스팅으로도 불림.

연마제 분사 가공 공정은 워터젯 가공 공정과 매우 유사.

다른 비전통 가공 공정인 방전 가공(EDM)도 참고. 링크는 새 탭에서 열려 이 글 계속 읽기 가능.

연마 재료란?

연마재는 가공·마감용 경질 소재. 연마 입자는 공작물과 연마 입자 간 마찰로 공작물 재료 침식.

일반 연마재: 산화알루미늄, 탄화규소, 질화붕소, 다이아몬드 등. AJM 공정용 연마 입자 형상 일반적으로 구형.

연마 입자 일반 용도: 연마, 연삭, 호닝, 드릴링, 절단, 래핑 등.

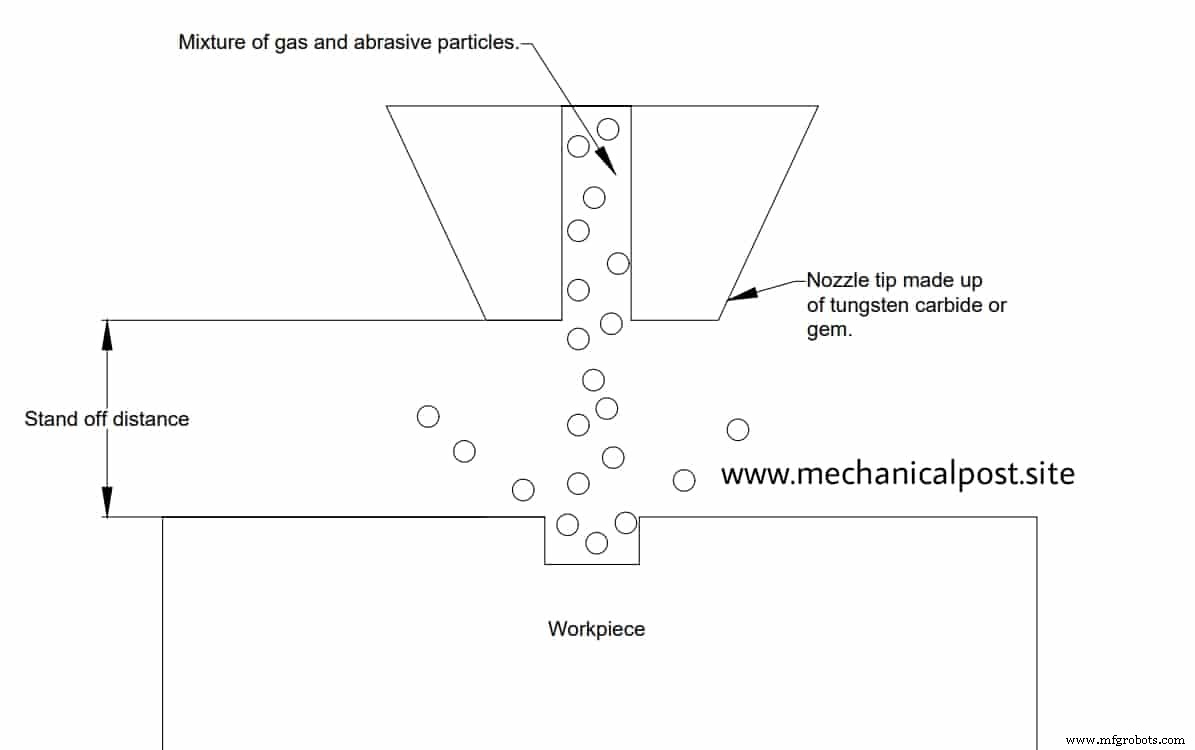

연마제 분사 가공 작동 원리

고속 가스-연마 입자 흐름이 한 점에 집중되면 침식으로 공작물 가공된다는 원리.

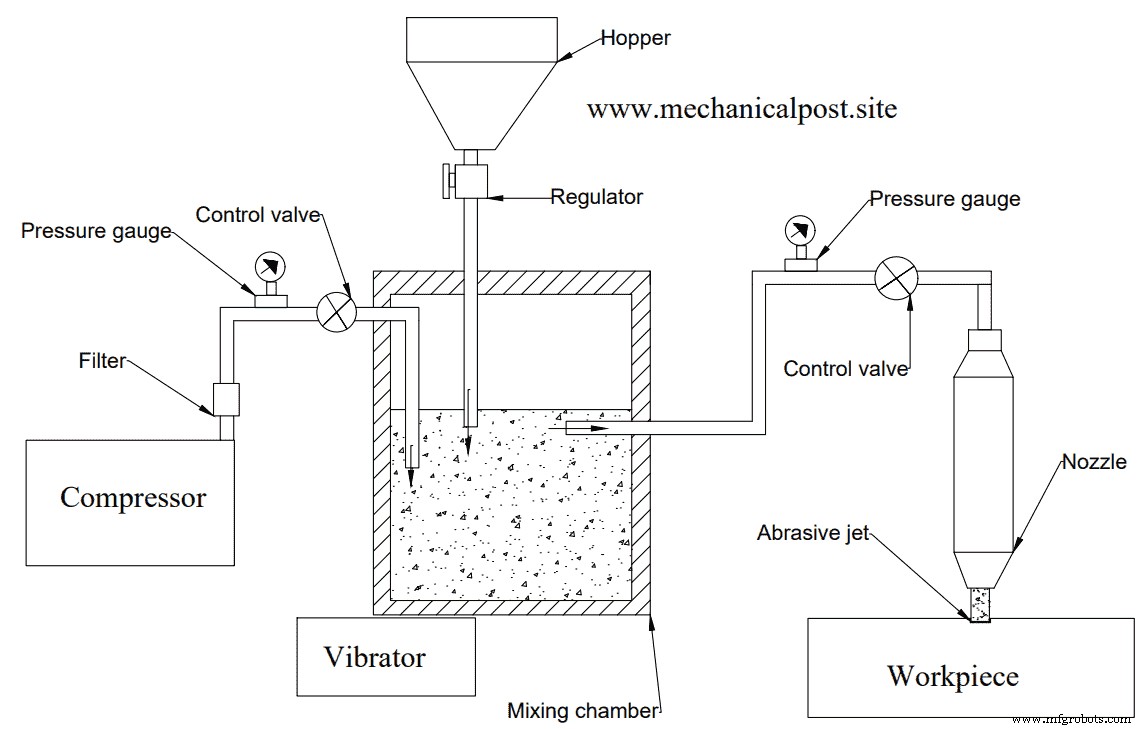

연마제 분사 가공 공정 구성

본 게시물 링크와 함께 적절한 출처 표기 시 이미지 자유 사용 가능.

연마제 분사 가공 공정 주요 구성품:

• 공기 압축기
• 공기 필터
• 압력 게이지
• 제어 밸브
• 호퍼(Hopper)
• 혼합 챔버
• 진동기
• 노즐

공기 압축기

25~130 psi 범위 가압 가스 생산. 불활성 가스, 공기, 이산화탄소 압축용. 공기 필터 거쳐 통과. 유량 약 30리터/초.

공기 필터

압축기 유입 먼지·불순물 걸러냄.

압력 게이지

가스 정확한 압력 판독. 부르동관 압력 게이지 가장 흔함.

제어 밸브

작동 조건 따라 가스 또는 연마 혼합물 흐름 제어.

호퍼

연마 입자 혼합 챔버로 공급. 평균 연마 입자 크기 약 0.025mm. 호퍼 아래 레귤레이터로 혼입 유량 제어.

혼합 챔버

가압 공기와 연마 입자 제대로 혼합되는 밀폐 챔버.

진동기

혼합물 제대로 섞고 연마 입자 바닥 침강 방지.

노즐

연마 입자-가스 혼합물 특정 지점 집중. 압력 에너지를 운동 에너지로 변환.

텅스텐 카바이드나 사파이어 같은 경질 소재로 만들어 연마재 마모 견딤. 노즐 팁 단면적 약 0.05~0.2 제곱mm.

연마제 분사 가공 작동

• 압축기 공기/불활성 가스 고압 압축.
• 가압 가스 공기 필터 통과해 정화.
• 가스 파이프 통해 혼합 챔버 진입.
• 압력 게이지와 제어 밸브로 혼합 챔버 공기 흐름 조절.
• 호퍼 통해 연마 입자 혼합 챔버 공급.
• 가압 가스와 연마 입자 혼합 챔버서 완전 혼합.
• 고압 혼합물 호스 통해 노즐로 송출.
• 또 다른 압력 게이지로 공기-연마 입자 혼합물 압력 측정.
• 노즐 유량 제어용 제어 밸브 존재.

본 게시물 링크와 함께 적절한 출처 표기 시 이미지 자유 사용 가능.

• 노즐이 혼합물 고압 에너지를 운동 에너지로 변환. 결과: 노즐 내부 혼합물 속도 급증(초속 150~300m).
• 이 연마 입자 흐름을 연마제 분사(abrasive jet)라 함.
• 스탠드오프 거리 보통 0.25~20mm.
• 연마제 분사 공작물 재료 침식해 가공.
• 고속 가스 분사가 연마 입자와 침식된 공작물 재료 함께 배출.
• 제어 밸브 조절로 금속 제거율, 표면 조도 등 파라미터 제어.
• 이것이 연마제 분사 가공 작동 방식.

함께 읽으면 좋은 글:

• CNC 가공이란? CNC 머신 종류.
• 압연 공정 – 정의, 작동, 종류, 장단점, 용도.
• 필로우 블록 베어링(페데스탈 베어링) – 구조와 용도.
• 주조란? 상세 설명.

연마제 분사 가공 공정 적용 분야

• 드릴링, 밀링, 호닝, 표면 마감 등 작업에 사용.
• 정밀 드릴링 작업에도 사용.
• 경질·취성 소재 복잡한 형상 조각에 사용.
• 반도체 소재 가공 가능.

연마제 분사 가공 공정 장점

• 공구와 공작물 직접 접촉 없음.
• 양호한 표면 조도 획득.
• 공작물 열 손상 없음.
• 경질 소재 쉽게 가공.
• 복잡한 형상 공작물 제작 가능.
• 초기 비용 낮음.

연마제 분사 가공 공정 한계

• 금속 제거율 낮음.
• 알루미늄 등 연질 소재 가공 불가.
• 가공 후 세척 필요: 연마 입자 공작물에 박히기 때문.
• 한 번 쓴 연마 입자 재사용 불가(변형돼 운영비 증가).

이상 연마제 분사 가공 개요. 글 좋거나 제안 있으면 댓글 남겨주세요.
