NEC(미국전기규정), IEC(국제전기표준회의), IEEE(전기전자학회)에 따르면, 감전, 화재 방지 및 연결된 전기 기기 보호를 위해 주택 배선과 산업/상업 설비 모든 전기 회로에 적정 크기의 차단기 사용이 필수입니다.
전기 기계의 최대 안전성과 신뢰성 있는 동작을 위해 회로를 흐르는 전류에 맞는 정확하고 적절한 차단기 크기 사용을 권장합니다. 올바른 크기의 차단기를 사용하지 않으면:
과대 또는 과소 크기 차단기 사용 시 회로, 케이블, 전선, 연결 기기가 과열되거나 단락 시 발연/발화할 수 있습니다. 따라서 원활한 동작을 위해 정확한 차단기 크기가 필요합니다.
이 글에서는 전기 배선 설치 및 설계 시 전압 레벨, 와트 수, 회로 부하와 차단기 전류 용량의 차이율(%)을 고려한 올바른 차단기 크기 선정 방법을 예제와 함께 설명합니다.
차단기(CB)는 제어 및 보호 장치로:
차단기는 시스템의 스위칭 메커니즘과 보호용으로 사용됩니다.
차단기는 회로의 ON/OFF 동작용 스위칭 장치이자 감전 방지 보호 장치입니다. 정확한 동작과 보호를 위해 퓨즈, 릴레이, 스위치, 접지 등 복잡한 설계가 차단기와 함께 사용되기도 합니다.
정상 상태에서 회로 전류 정격이 차단기 정격보다 낮으면 정상 동작하며 수동 조작 가능합니다. 고장이나 단락으로 전류 값이 차단기 정격을 초과하면 자동으로 트립하여 메인 전원에서 회로를 차단합니다.
예: 30A 차단기는 연속/비연속 부하 구분 없이 30A에서 트립합니다. 그래서 케이블/전선을 흐르는 전류와 연결 기기보다 20~25% 더 큰 전류로 차단기 크기를 선정해야 합니다.
30A 회로에 100A 차단기를 사용하면 30A 초과 전류에서 트립하지 않아 기기 소손 및 화재 위험이 있습니다. 요약하면, 차단기 전류는 회로 전류보다 낮지도 높지도 않게 회로 전류의 125%로 선정해야 합니다.
다음 차단기 크기 계산기는 부하 대비 차이율(%), 국가별 전압 레벨, 정확한 차단기 크기(암페어)를 보여줍니다.
관련 계산기:
단상 공급용 적정 차단기 크기 결정은 부하 유형, 케이블 재질, 주변 온도 등 여러 요인에 따라 달라집니다.
일반적인 경험칙: 차단기 크기는 케이블/전선의 암페어 용량 또는 CB가 보호해야 할 회로의 125%여야 합니다. 다음 풀이 예제를 보겠습니다:
예제 1:
12 AWG 전선을 20A 조명 회로(단상 120V)에 사용. 이 20A 회로에 최적의 차단기 크기는?
해답:
회로 전류: 20A (본문에는 12A라 되어 있으나 20A 회로이므로 20A 기준)
차단기 크기: ?
CB 크기는 회로 전류의 125%여야 함.
= 125% × 20A
= 1.25 × 20A
차단기 크기 = 25A
예제 2:
단상 120V, 2000W 부하에 적절한 차단기 크기는?
해답:
회로 전류 (옴의 법칙):
차단기 크기:
부하 전류에 1.2 또는 1.25를 곱함.
1.2 × 16.66A = 20A
예제 3:
단상 230V, 1840W 부하 회로에 적합한 차단기 크기는?
해답:
차단기 최소 정격은 8A.
권장 차단기 크기:
= 8A × 1.25
= 10A
3상 공급용 차단기 크기 산정 시 정확한 부하 종류를 알아야 합니다. 조명, 모터, 유도/용량성 부하 등 부하 유형에 따라 같은 규칙이 적용되지 않기 때문입니다(모터 기동 시 돌입 전류, 역률 개입 등). 주거용은 √3(1.732)만 고려하면 단상 공식과 동일하게 적용 가능합니다.
알아두기: 동일 부하에서 3상 차단기 크기가 단상 AC 회로용보다 작습니다.
예제 1: 3상 480V, 6.5kW 부하에 필요한 차단기 크기는?
해답:
3상 전력: P = V × I × √3
전류: I = P / (V × √3)
권장 차단기 크기:
1.25 × 7.82A = 9.77A
가장 가까운 표준 차단기: 10A
예제 2: 3상 415V, 17kW 부하에 적절한 CB 크기는?
해답:
권장 차단기 크기: 1.25 × 23.65A = 29.5A. 가장 가까운 표준값 30A.
차단기(CB)와 과전류 보호 장치(OCPD)는 100% 정격 전류용으로 설계됨(30A 차단기는 30A 안전 통전 가능). 하지만 NEC는 차단기 정격 전류의 80%를 안전 전류 한계로 권장합니다. 모든 부하가 동일하지 않기 때문(일부 연속/동시, 일부 비연속/비동시).
3시간 이상 연속 부하 시 부하 전류는 차단기 및 OCPD 정격 전류의 80%를 초과하지 않아야 합니다.
30A 차단기의 80%는 24A. 즉, 30A 차단기는 24A 회로에 안전 사용 가능.
반대로 24A 부하 회로에 적정 차단기 크기:
24A / 0.8 = 30A.
예제 1: 30A 비연속 부하용 CB 크기
예제 2: 28A 연속 부하용 CB 크기
예제 3: 30A 비연속 + 28A 연속 부하 혼재 시 CB 크기
관련 글: 릴레이와 차단기 차이점
추가로, 차단기 정격 전압별 사용 범위:
관련 글: 스위치, 플러그, 아울렛, 리셉터클 전압 및 암페어 정격 선정 방법
일부 모터 제외 최대 안전 전류 한계는 차단기 정격 크기의 80%입니다. 차단기 크기가 케이블/전선 최대 암페어 정격을 초과하지 않아야 합니다. 아래는 부하 전류 유형별 차단기 최대 크기 % 차트입니다.
| 부하 유형 | 최대 차단기 크기 (% of Current) |
|---|---|
| 저항 부하, 히터, 스토브, 토스터, 온수기 등 | 125% |
| 조명 부하 | 125% |
| 430-152 모터(밀폐형*), 에어컨, 히트펌프 | 175% |
| 용접기 | 200% |
| 모터용 MCP 차단기 | 125% 또는 다음 상위 크기 |
* 밀폐형 모터 제외 00-250% NEC

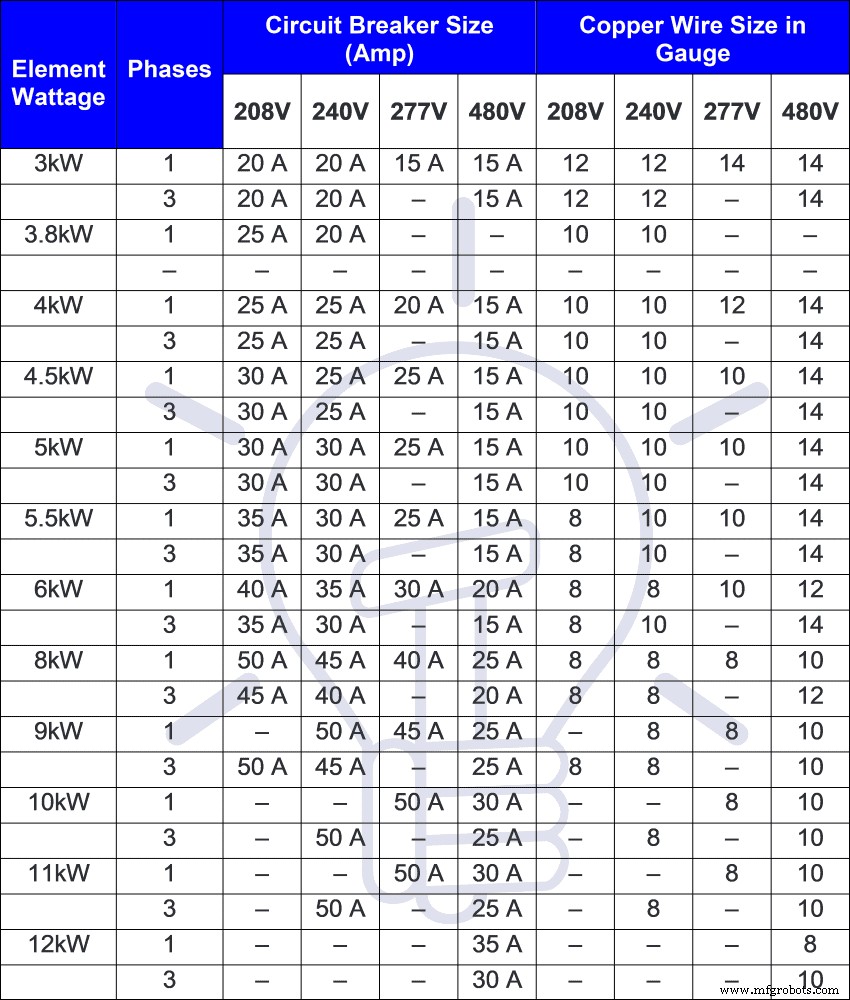

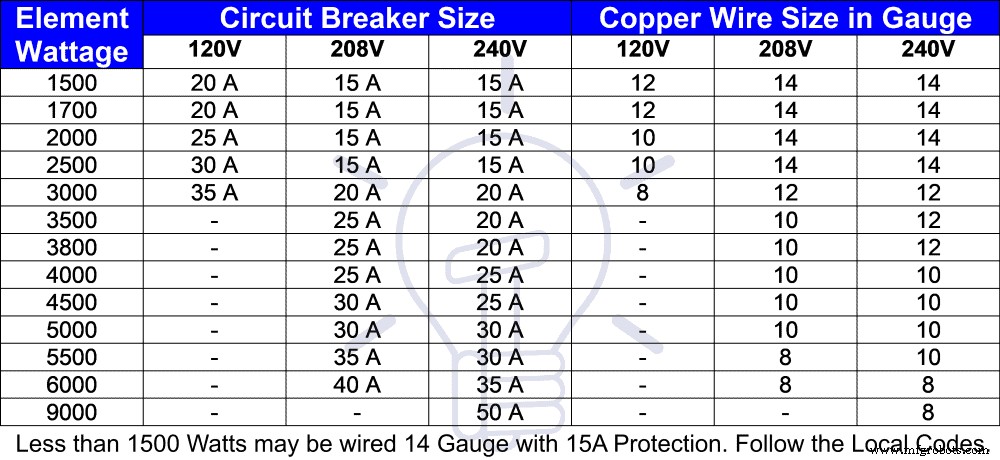

다음 두 차트는 전선 굵기별 적정 차단기 크기와 전압 레벨을 보여줍니다.
