SMD 저항기 코드:SMD 저항기의 가치를 찾는 방법

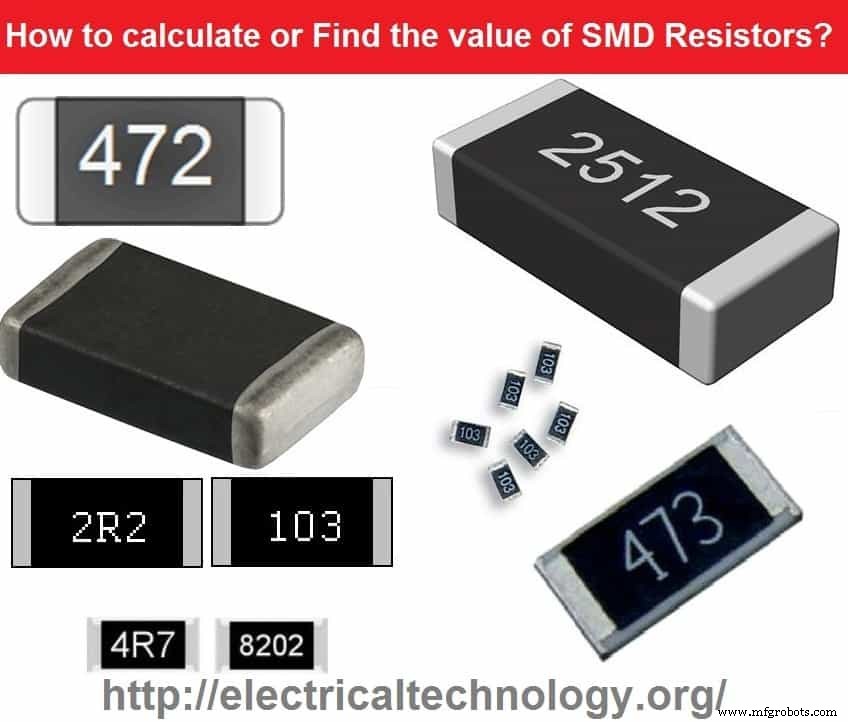

SMD 및 EIA-96 SMD 저항기의 값을 계산하고 찾는 방법은 무엇입니까?

SMD 저항기:표면 실장 기술

SMD 저항기는 "표면 실장 장치"(SMT =표면 실장 기술에서 발췌) 저항기를 나타냅니다. 이 작은 칩에는 저항 값을 표시하기 위해 SMD 저항기 코드라고 하는 3자리 또는 4자리 코드가 표시되어 있습니다.

아래는 작은 칩에 인쇄된 문자 코드를 보고 SMD 저항의 정확한 값을 아는 데 도움이 되는 몇 가지 역할입니다.

3자리 SMD 저항기 코드 읽기

처음 2자리 또는 숫자는 유효 숫자 또는 숫자를 나타냅니다.
세 번째 값은 승수(10의 거듭제곱, 즉 10^)이고 처음 두(2) 유효 자릿수 또는 숫자를 곱해야 합니다. 처음 2개의 유효 숫자 또는 숫자.
소수점 "."에는 문자 "R"이 사용됩니다. 즉 1.1Ω =1R1Ω
10옴(Ω) 미만의 저항에는 승수가 없습니다.

3자리 SMD 저항기 코드의 예

250 =25 x 10⁰ =25 x 1 =25Ω (이것은 250Ω이 아닌 25Ω만 해당)

100 =10 x 10⁰ =10 x 1 =10Ω

721 =72 x 10¹ =72 x 10 =720Ω

102 =10 × 10² =10 x 100 =1000Ω 또는 1kΩ 915 =91 x 10⁵ =91 x 100000 =9,100,000Ω =9.1MΩ

4R7 =4.7Ω

R12 =0.12Ω

4자리 SMD 저항 코드 읽기

위에서 언급한 3자리 SMD 수탉에 대해 SMD 저항 값을 읽는 것과 동일한 방법 외에 새로운 것은 없습니다. 유일한 차이점은 유효 숫자가 있다는 것입니다. 즉, 위의 방법에서 처음 두 자리는 유효 숫자를 나타내고 이 방법에서는 처음 세 자리 또는 숫자가 유효 숫자를 나타냅니다. 방법을 알아보겠습니다.

처음 세 자리 또는 숫자는 유효 숫자 또는 숫자를 나타냅니다.
네 번째는 승수(10의 거듭제곱, 즉 10^)이고 처음 두(3) 유효 자릿수 또는 숫자를 곱해야 합니다. 처음 2개의 유효 숫자 또는 숫자.
소수점 "."에는 문자 "R"이 사용됩니다. 즉, 11.5Ω =11R5Ω(4자리 SMD 저항기(E96 시리즈).
10옴(Ω) 미만의 저항에는 승수가 없습니다.

참고:저항기 및 저항기 유형

4자리 SMD 저항기 코드의 예

2500 =250 x 10⁰ =250 x 1 =250Ω (이것은 2500Ω이 아닌 250Ω만 해당)

1000 =100 x 10⁰ =100x 1 =100Ω

7201 =720 x 10¹ =720 x 10 =7200Ω 또는 7.2kΩ

1001 =100 × 10¹ =100 x 10 =1000Ω 또는 1kΩ

1004 =100 × 10⁴ =100 x 10000 =1000,000Ω 또는 1MΩ

R102 =0.102Ω (4자리 SMD 저항기(E96 시리즈)

0R10 =0.1 x 10⁰ =0.1 x 1 =0.1Ω (4자리 SMD 저항기(E24 시리즈)

25R5 =25.5Ω (4자리 SMD 저항기(E96 시리즈))

EIA-96 SMD 저항기 코드 읽기

EIA-96 SMD 저항기 코드 표시 방법은 모든 SMD 저항기의 1%에 등장한 새로운 방법입니다. 3개의 문자 코드로 구성되어 있습니다.

아래는 EIA-96 SMD 저항의 값을 알기 위해 따라야 할 규칙입니다.

처음 2자리 또는 숫자는 유효 숫자 또는 숫자를 나타냅니다.
세 번째 "문자"는 승수(10의 거듭제곱, 즉 10^)이며 처음 2개의 유효 숫자를 곱해야 합니다.
표 (1) 및 (2)의 코드를 따라야 합니다.

아래는 SMD 저항 코드용 EIA-96 코딩 시스템을 사용하여 서로 다른 문자의 승수 값을 보여주는 표(1)입니다.

표 (1)

문자	승수
Z	0.001
R 또는 Y	0.01
S 또는 X	0.1
A	1
B 또는 H	10
C	100
D	1000
E	10000
F	100000

또한 EIA-96 SMD Resistor Codes 읽기의 예에서 표 (2)의 중요성에 대해 살펴보십시오.

표(2 )

코드	값	코드	값	코드	값	코드	값
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

EIA-96 SMD 저항기 코드의 예

01F = 1000만
01E = 1MΩ
01C= 10kΩ
01B = 1kΩ
01A = 100Ω
01X = 10Ω
01Y = 1Ω
66X =475 x 0.1 =47.5 …
85Z =750 x 0.001 =0.75Ω → (표 (2), 85 =750 및 표 (1)에서 Z =0.001. 그래서 750 x 0.001 =0.75Ω)
36H =232 x10 =2320Ω =2.32kΩ → (표(2)에서 36 =232, 표(1)에서 H =10. 따라서 232 x 10=2.32kΩ)
