조명 프로젝트를 위한 이상적인 LED 드라이버 선택하기

LED 조명은 여러 응용 분야에서 사용됩니다. 하지만 이 LED 조명이 의도한 대로 작동하려면 올바른 LED 드라이버가 필요합니다. 슬프게도 사람들이 사용하는 LED 드라이버는 원사이즈-핏-올(one-size-fits-all) 솔루션이 아닙니다.

구매 결정을 내릴 때 찾아야 할 사양을 어떻게 좁힐 수 있을까요? 이 기사는 이 질문을 자세히 다루면서 LED 작동 원리 및 LED PCB 설계와 같은 다른 측면도 다룹니다. 또한 LED 구동 회로 제조 단계와 취해야 할 예방 조치에 대한 논의도 있습니다.

LED 조명용 LED 드라이버 선택 시 필수 요소

LED 작동 원리 및 LED 구동 회로 제조 공정과 같은 다른 요소를 살펴보기 전에 LED 드라이버 선택 시 몇 가지 중요한 고려 사항은 다음과 같습니다:

1. 효율성

효율성은 LED 드라이버 선택 시 중요한 요소입니다. 백분율로도 표현되며, 효율성은 LED를 구동하는 데 드라이버가 얼마나 많은 입력 전력을 필요로 하는지 알려줍니다. 빈번하거나 일반적인 효율/능력은 80-85% 정도이며, 더 많은 LED를 작동시킬 수 있는 UL Class 1 LED 드라이버는 매우 효율적입니다.

2. 역률(Power Factor)

LED 조명용 LED 드라이버를 선택하는 또 다른 핵심 요소는 드라이버의 역률입니다. 역률은 드라이버의 전기 네트워크에 가해지는 실제 전력 부하가 얼마나 되는지 알려줍니다. 대부분의 경우 역률은 -1과 1 사이에 있으며, 역률이 1에 가까울수록 LED 드라이버가 더 효율적입니다. 역률의 일반적인 표준은 0.9 이상입니다. 드라이버 사양에 역률 언급이 없으면 제품의 역률이 낮다는 의미입니다. 이 낮은 역률은 0.9 미만이어야 합니다.

3. 전력 요구사항: 입력/출력 전압/전류 및 와트수

먼저 조명의 전압 요구 사항에 대해 신중한 고려가 필요할 수 있습니다. 기능을 위해 12볼트가 필요한 LED 조명이 있다면 12볼트 드라이버 사용을 고려하세요. 24볼트가 필요하다면 24볼트 드라이버도 사용해야 합니다. 간단히 말해, 드라이버가 조명의 지정된 범위 내에서 전력 출력을 달성하도록 보장하세요.

다음으로 조명을 사용하려는 위치에서 전압을 공급하는 것을 고려해야 합니다. 드라이버는 위치의 입력 전압을 견뎌 필요한 입력 전압으로 낮출 수 있어야 합니다. 대부분의 가정은 120볼트를 사용하고, 사업체는 최소 277볼트가 필요합니다. 많은 LED 드라이버는 넓은 범위의 입력 전압을 견딜 수 있습니다. 간단히 말해, LED 드라이버를 선택할 때 LED의 입력 전류도 고려하는 것을 잊지 마세요.

마지막으로 LED 조명의 와트수 요구 사항을 고려하세요. 조명의 와트수보다 최대 와트수가 더 높은 LED 드라이버를 선택하세요. 항상 드라이버의 최대 와트수를 초과하는 LED 조명과 LED 드라이버를 짝짓지 마세요.

4. 디밍(Dimming)

정전압 및 정전류 LED와 드라이버 모두를 사용하여 디밍 기능을 달성할 수 있습니다. 그러나 제품 데이터시트에 디밍 가능하다고 명시되어 있어야 합니다. 하지만 그런 사양이 보이지 않으면 장치가 디밍 불가능할 가능성이 높습니다. 내부 드라이버가 있는 상업용 및 가정용 LED도 마찬가지입니다. 디밍 가능한 외부 드라이버는 작동을 위해 외부 디머가 필요합니다.

5. 안전성

LED 드라이버 세계에는 IP 등급으로 알려진 것이 있는데, 이는 드라이버 인클로저가 제공하는 환경 보호를 사용자에게 알립니다. 첫 번째 숫자는 고체 물체로부터의 보호를 지정하고, 두 번째 숫자는 물 요소로부터의 보호를 지정합니다. 예를 들어 IP67 등급의 LED 드라이버는 액체에 일시적으로 담그는 것과 먼지로부터 보호됩니다. 따라서 드라이버를 선택할 때 사용하기 안전하거나 여러 안전 보호 기능으로 구성되어 있는지 확인하는 것이 중요합니다.

LED 작동 원리

발광 다이오드(Light Emitting Diode)는 줄여서 LED로 알려진, 요즘 많은 곳에서 널리 사용되는 발명품입니다. 작동 원리는 그렇게 어려운 것이 아닙니다. LED는 두 개의 리드 광원 반도체로 구성됩니다. 활성화 시 빛을 방출하는 p-n 접합 다이오드입니다. 리드에 적절한 전압을 가하면 전자가 장치 내에 있는 정공과 재결합합니다. 이 결합은 광자 형태의 에너지를 방출하며, 이 과정을 전기발광(electroluminescence)이라고 합니다. 빛의 색상은 반도체의 에너지 밴드갭에 따라 달라집니다.

다른 말로 하면, LED의 작동 원리는 양자 이론에 따릅니다. 이 이론은 전자가 더 높은 에너지 레벨에서 더 낮은 레벨로 이동하면 광자에서 에너지가 방출된다고 말합니다.

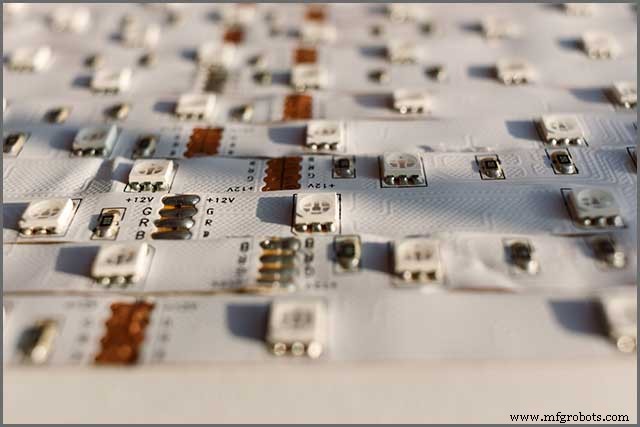

LED PCB 설계 계산

작은 패드나 고밀도 회로 패드 처리와 같은 인쇄 회로 기판 제조 과제가 많이 있습니다. 그러나 제조업체는 PCB 설계 계산을 통해 이러한 좌절을 피하는 여러 방법을 사용합니다. 가장 일반적인 LED PCB 설계 계산은 LED 전력과 저항기 전력 계산을 포함합니다.

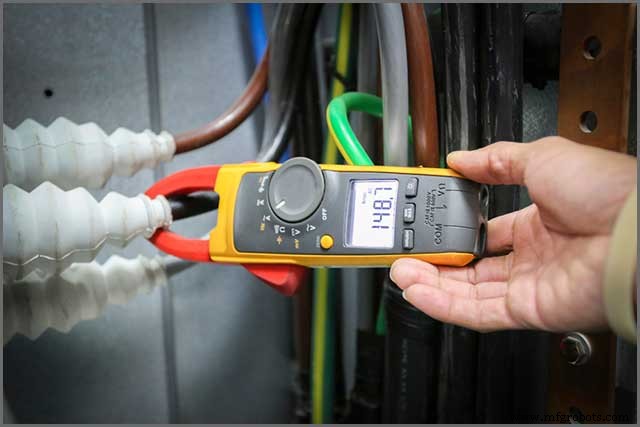

LED 전력을 계산하려면 멀티미터가 필요합니다. 그 후 제조업체의 데이터시트를 보고 LED 장치의 전압을 결정하세요. 또는 LED 색상에 기반하여 전압을 추정할 수도 있습니다. LED 전력을 계산하려면 LED 전압에 LED 전류를 곱하세요. 결과(와트 단위)는 LED가 사용하는 에너지 양입니다. LED PCB 설계에서 저항기 사용은 필수입니다. 저항기 전력 계산에 가장 일반적인 방정식은 이해하기 쉽습니다. 방정식에 따르면 전력(와트 단위)은 전압(V-볼트)의 곱에 전류(I-암페어)를 곱한 값으로 제공됩니다.

LED 구동 회로 제조 방법

LED 드라이버 회로 제작 과정은 상상하는 것만큼 힘든 과정이 아닙니다. 먼저 다음 필수 항목이 필요합니다:

• AA 배터리 4개와 AA 배터리 홀더 4개
• 작은 무납땜 브레드보드
• NPN 스위칭 트랜지스터
• 5mm 빨간색 LED
• 점퍼 와이어 (2인치 및 1인치)
• 1 kΩ 저항기
• 330 Ω 저항기
• 라디오 셱(Radio shack)

위 모든 장비를 조립한 후 다음 단계를 따라 LED 구동 회로를 만드세요.

1. 배터리 홀더에서 5mm LED를 브레드보드의 양극(+) 스트립에 부착하세요.

2. 배터리 홀더에서 검은색 LED를 브레드보드 음극(-) 스트립의 구멍에 조심스럽게 부착하세요.

3. 1 kΩ 저항기를 삽입하세요. F1과 F6 구멍에 저항기를 삽입하세요.

4. 이제 330 Ω 저항기를 J15 구멍과 양극 스트립의 다른 구멍에 삽입하세요.

5. LED1을 삽입하세요. 양극을 H15 구멍에, 음극을 H12 구멍에 삽입하세요.

6. 위 단계 완료 후 LED2를 삽입하세요. 여기서는 음극을 111 구멍에, 양극을 I6 구멍에 삽입하세요.

7. 트랜지스터의 세 리드를 삽입하세요. 이미터는 G10 구멍에, 컬렉터는 G12 구멍에, 베이스는 G11 구멍에 들어갑니다.

8. 1인치 점퍼 와이어를 사용하여 트랜지스터 이미터를 접지에 연결하세요. 한 끝은 F10 구멍에, 다른 끝은 브레드보드 왼쪽 근처의 구멍에 갑니다.

9. 이제 2인치 점퍼 와이어를 사용하여 스위치를 연결하세요.

10. 이제 4개의 AA 배터리를 배터리 홀더에 넣으세요.

11. 스위치를 A 위치로 돌리세요. 여기서 LED1이 LED2보다 약간 더 밝은 것을 알 수 있습니다. 이는 과도한 전류가 이제 컬렉터를 통해 흐르기 때문입니다.

12. 축하합니다! LED 구동 회로가 준비되었습니다.

주의해야 할 안전 문제

LED 구동 회로를 만들 때, 무엇보다도 당신의 안전이 최우선입니다. 당신 자신이나 근처에서 일하는 다른 사람들을 다치게 하고 싶지 않습니다. 작업을 시작하기 전에 전원과 실험 설정이 제자리에 있는지 확인하세요. 가능한 한 느슨한 연결과 와이어 케이블을 피하세요. ON/OFF 버튼에 익숙해지고 노출된 모든 금속이 살아있다고 가정하세요.

작업 환경과 관련하여 실험실 출구 문을 인지하면서 답답한 작업 환경을 피하세요. 보석, 헐렁한 옷, 금속 시계를 착용하고 작업하지 마세요. 목에 체인을 걸지 마세요. 회전 기계가 잡을 수 있습니다. 항상 장갑을 착용하고 구급 상자와 비상 연락처가 실험실에 있는지 확인하세요. 긴 머리가 있다면 머리 뒤로 묶으세요.

위 안전 예방 조치를 준수하면 당신의 안전과 주변 사람들의 안전을 확신할 수 있습니다. 위의 지침은 결코 포괄적이지 않습니다. 당신이 마련해야 할 다른 안전 절차도 많이 있습니다.

요약

이것이 다소 극적으로 들릴 수 있지만, LED 드라이버는 우리가 매일 사용하는 LED 조명의 '심장' 역할을 합니다. 이 때문에 가능한 한 많은 사양과 높은 품질 수준을 가진 것을 선택하고 싶을 것입니다. 고품질 LED 드라이버를 시장에서 찾고 있다면 우리와 소통하기를 선택할 수 있습니다. 우리는 가장 전문적인 관점에서 합리적인 조언을 제공할 것입니다.

연락을 기대합니다.
