PLCC 패키지:무엇이고 어떻게 사용합니까?

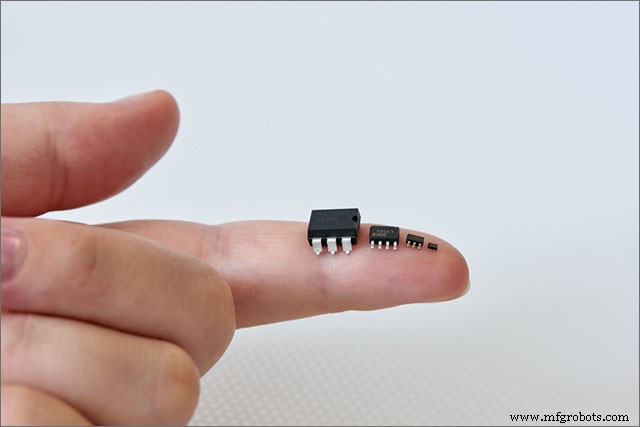

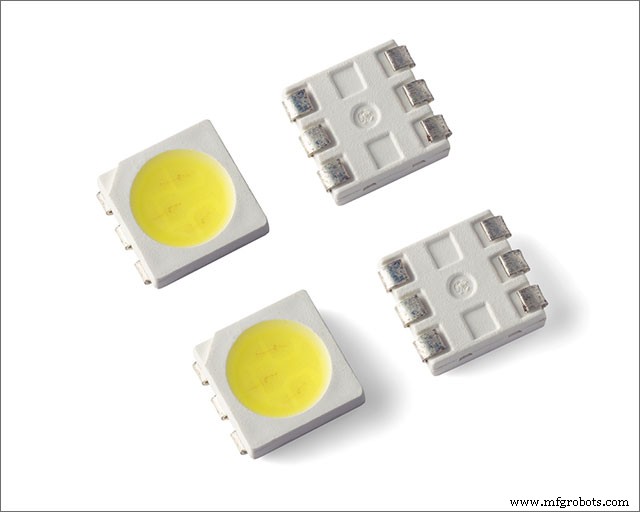

범프 칩 캐리어(BCC)에서 쿼드 플랫 팩(QFP)에 이르기까지 다양한 유형의 표면 실장 패키지(SMD)가 있습니다. 그러나 가장 일반적인 것 중 하나는 플라스틱 리드 칩 캐리어(PLCC)입니다.

납땜에 대해 배우기 전에 집적 회로(IC)의 작동 방식과 PCB에 장착하는 가장 효과적인 방법을 이해하는 것이 중요합니다.

그럼에도 불구하고 이 가이드에서는 PLCC 패키지가 무엇이며 다른 SMD와 다른 점에 대해 설명합니다. 이를 통해 어떻게 사용하는 것이 도움이 될 수 있는지 알 수 있습니다.

PLC란 무엇입니까?

지금쯤 알고 계시겠지만 PLCC는 플라스틱 리드 칩 캐리어를 의미합니다. 표면 실장 장치 패키지 유형입니다. 직사각형/정사각형의 집적 회로(또는 칩)를 수용합니다. PLCC는 CLCC(세라믹 무연 칩 캐리어)보다 가격면에서 더 나은 개선 사항입니다.

오늘날 가장 일반적인 칩 캐리어 중 하나입니다. 원래 1976년에 나왔지만 80년대 초반까지 주류 각색을 많이 받지 못했습니다.

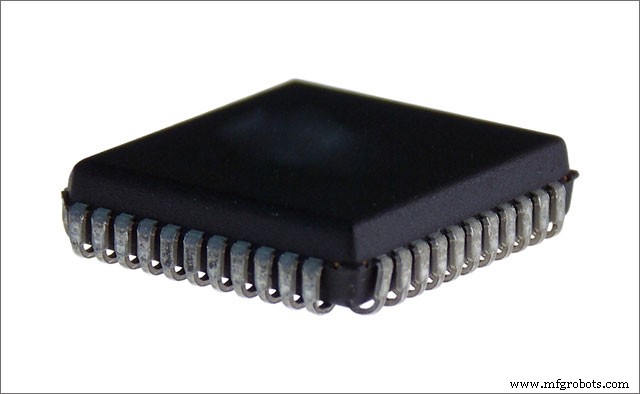

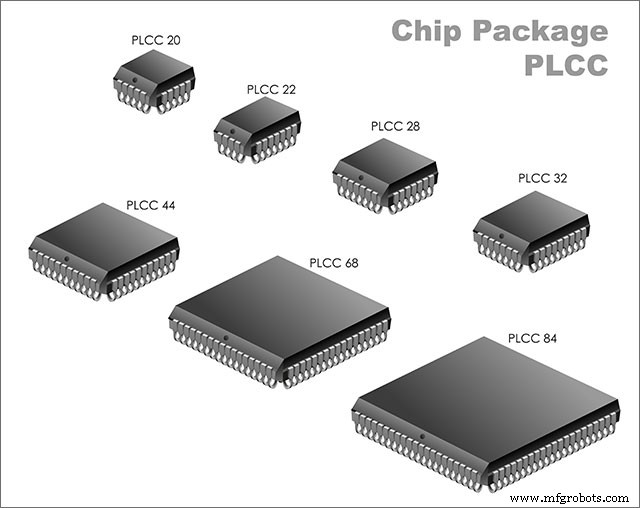

두 가지 유형의 패키지가 제공됩니다. 정사각형 패키지(MO-047 표준) 및 직사각형 패키지(MO-052). 정사각형 패키지에 대한 분류는 1984년에 나왔고 직사각형 패키지에 대한 표준은 1985년에 나왔습니다. PLCC는 일부 플랫 팩 SMD에서 볼 수 있는 갈매기 날개 모양 리드와 달리 J 모양 리드를 사용합니다.

PLCC에서 만날 수 있는 두 가지 폼 팩터가 있습니다. 히트 스프레더 및 비 히트 스프레더 버전이 있습니다. 두 버전 모두 모양이 거의 동일합니다.

리드의 J 모양을 사용하면 PLCC를 PCB에 직접 납땜하거나 소켓에 장착할 수 있습니다. 이를 통해 보드를 재작업하지 않고도 PLCC를 교체할 수 있습니다. 요즘에는 친환경 소재로 만든 PLCC와 무연 칩 캐리어를 얻을 수 있습니다. 다음 섹션에서 LCC에 대해 자세히 알아볼 것입니다.

PLCC 패키지– LCC 패키지란 무엇입니까

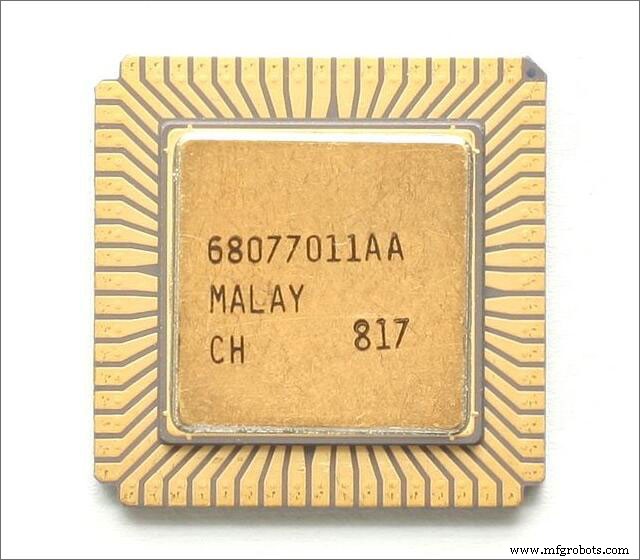

LCC는 플라스틱 리드 칩 캐리어의 차세대 진화라고 생각할 수 있습니다. LCC는 무연 칩 캐리어를 의미합니다. 리드 대신 LCC에는 패키지 가장자리 근처 하단에 핀이 있습니다. LCC는 플라스틱 또는 세라믹일 수 있습니다.

PLC 패키지의 장점

PLCC SMD 패키지를 사용하면 어떤 이점이 있습니까?

• 세라믹 무연 칩 캐리어(CLCC)보다 생산 비용이 저렴합니다.
• PLC를 기판 표면에 납땜하거나 소켓에 연결할 수 있습니다. PLCC에 프로그래밍 가능한 논리 장치(PLD 칩)가 있는 경우 이를 독립적으로 프로그래밍한 다음 보드에 연결할 수 있습니다. 이를 통해 특히 온보드 프로그래밍을 사용할 수 없는 상황에서 시스템을 테스트하고 문제를 해결할 수 있습니다.
• J자형 리드 덕분에 PLCC는 쿼드 플랫 팩과 같은 SMD의 외부 L자형 및 걸윙형 리드보다 공간 효율적입니다. QFP 리드가 바깥쪽으로 접혀 발가락이 되는 반면 PLCC 리드는 접혀 뒤꿈치가 됩니다.
• PLC를 소켓에 연결할 수 있으므로 캐리어 내부의 칩이 손상되는 것을 방지할 수 있습니다. 기판에 직접 납땜할 필요가 없으므로 칩 근처에서 열을 사용하지 않아도 됩니다.

PLCC 패키지– PLCC 대 LCC 패키지

요약하면 이 두 패키지의 주요 차이점은 PLCC 패키지에는 리드가 있지만 LCC 패키지에는 리드가 없다는 것입니다. 대신 LCC 패키지는 외부 가장자리에 수직으로 오목한 금속 패드를 사용합니다.

LCC는 가볍고 다재다능하기 때문에 매우 인기가 있으며 IC를 보드에 완전히 납땜하는 대신 마이크로프로세서와 같은 IC를 마운트 및 마운트 해제하려는 상황에서 사용할 수 있습니다.

PLCC와 마찬가지로 LCC는 정사각형 또는 직사각형입니다. 이 외에도 플라스틱 또는 세라믹 본체로 얻을 수 있습니다. 다시 한 번, LCC는 표면 실장되지만 기판에 납땜할 수는 없습니다. PLCC는 소켓에 납땜하거나 표면 실장할 수 있으므로 이와 관련하여 더 다재다능합니다.

요약

수많은 IC 마운팅 옵션이 있습니다. 이 가이드에서는 플라스틱 납 칩 캐리어가 무엇인지 살펴보았습니다. 우리는 그들의 장점을 정의하고 무연 칩 캐리어와 비교했습니다. 이것은 PCB와 통합하기로 선택한 SMD 유형에 대한 다음 결정을 알려줄 것입니다.

그럼에도 불구하고 이 가이드를 즐겁게 읽고 도움이 되었기를 바랍니다. 언제나처럼 읽어주셔서 감사합니다.
