직접 만드는 LED 테일라이트: 더 안전하고 경제적인 조명을 위한 완벽 DIY 가이드

차량의 테일램프는 다른 운전자들에게 안전망 역할을 합니다. 하지만 시동 불량 같은 문제가 발생할 수 있죠. 이때는 새 제품을 구매하거나 직접 LED 테일라이트를 제작하는 두 가지 선택지가 있습니다. 구매가 더 쉬워 보이지만 비용이 꽤 많이 듭니다. 반면 직접 제작하면 여러 장점이 있고 장기적으로 비용을 절약할 수 있습니다. 이 가이드가 여러분을 올바른 길로 안내해 드리겠습니다. 지금 시작해 보시죠!

DIY LED 테일라이트: 제작 방법

필요한 도구:

납땜 인두
와이어 스트리퍼
사이드 커터
글루건
열풍기
드릴
테스트 리드
십자 드라이버

필요한 부품:

적색 5mm 슈퍼플럭스 LED (고광도) - 36개
220옴 1/4와트 저항 (5% 허용오차) - 9개
22번 게이지 와이어 롤 (75피트) - 2개
11/64인치 열수축 튜브 (8피트 롤) - 2개
10mm 열수축 튜브 (5미터 롤) - 1개
6×8인치 퍼프보드 - 2장
글루 스틱
0.022인치 은 함유 로진 코어 솔더 - 1개
BMW 순정 와이어 하네스 (분리형)

DIY LED 테일라이트 제작 단계

1단계:

먼저 십자 드라이버로 테일라이트 커버를 조심스럽게 분리합니다. 오븐을 38°C(100°F)로 예열하고 테일라이트를 7분간 넣어 실란트를 부드럽게 만듭니다. 그런 다음 렌즈를 조심스럽게 들어 올리세요.

테일라이트 모양의 종이 템플릿을 만듭니다. 렌즈와 충분한 거리를 두고 위치시키고, 상하단을 표시해 완벽하게 맞도록 합니다. 템플릿이 완성되면 커스텀 PCB 역할을 할 퍼프보드 위에 놓고 사이드 커터로 잘라냅니다.

2단계:

직접 만드는 LED 테일라이트: 더 안전하고 경제적인 조명을 위한 완벽 DIY 가이드

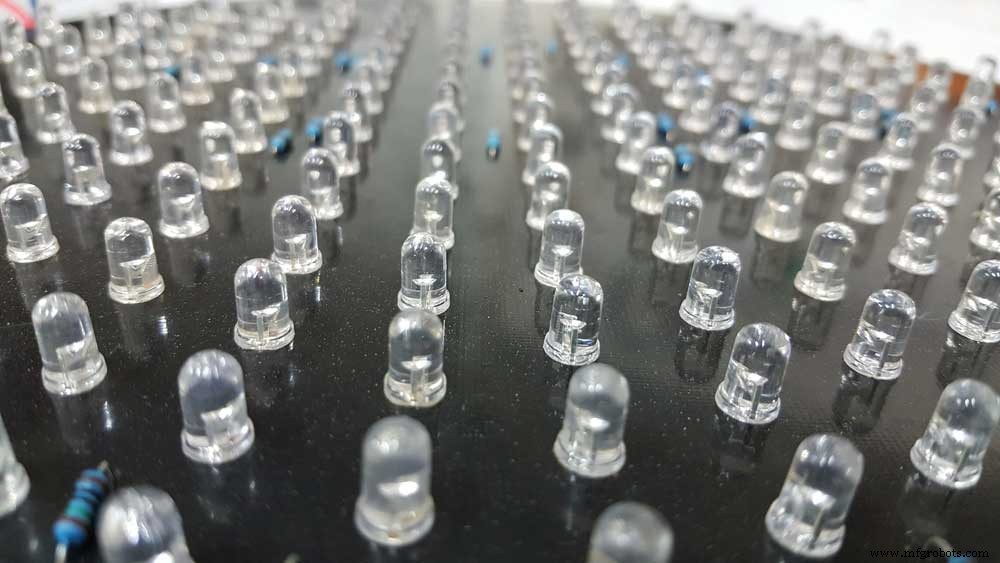

(원하는 패턴으로 LED를 배치할 수 있습니다)

퍼프보드 위에 원하는 패턴으로 각 LED를 배치합니다. 다리가 완전히 관통하지 않으므로 바닥면에 약간 더 큰 구멍을 뚫어 딱 맞게 장착하세요.

3단계:

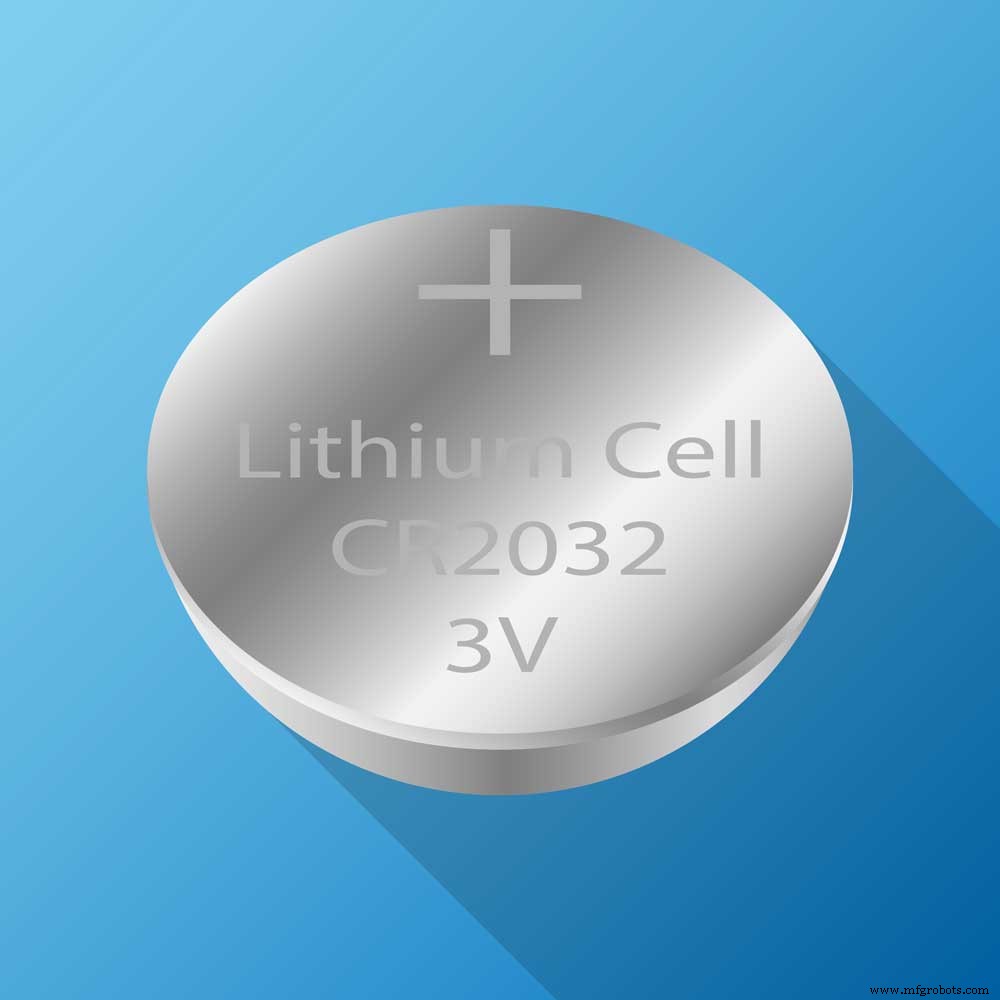

(3V 버튼 전지로 LED 테스트)

최종 설치 전 LED가 정상 작동하는지 테스트해야 합니다. LED의 +, - 극을 3V 버튼 전지에 대고 불이 들어오는지 확인하세요. 이 LED는 4개의 다리를 가지고 있지만 2개만 필요합니다. 사이드 커터로 양극(애노드) 1개와 음극(캐소드) 1개를 잘라내세요. 이제 퍼프보드에 LED를 직렬로 삽입합니다.

이 프로젝트는 4개씩 9열로 구성됩니다. 모든 다리는 다음 패턴을 따라야 합니다: + - + - + - + -. 양극은 보드 안쪽에서 시작하고 음극은 바깥쪽에 위치시킵니다. 첫 번째 양극을 옆에 두고, 양쪽 다리를 아래로 눌러 양극이 음극과 연결되게 합니다. 마지막 음극은 한쪽에 남겨둡니다. 이 과정을 8열 더 반복하세요. 마지막으로 모든 양극과 음극을 각각 납땜합니다. LED 납땜은 5초 이내에 마쳐야 열 손상을 방지할 수 있습니다.

4단계:

(보드에 저항을 연결해야 합니다)

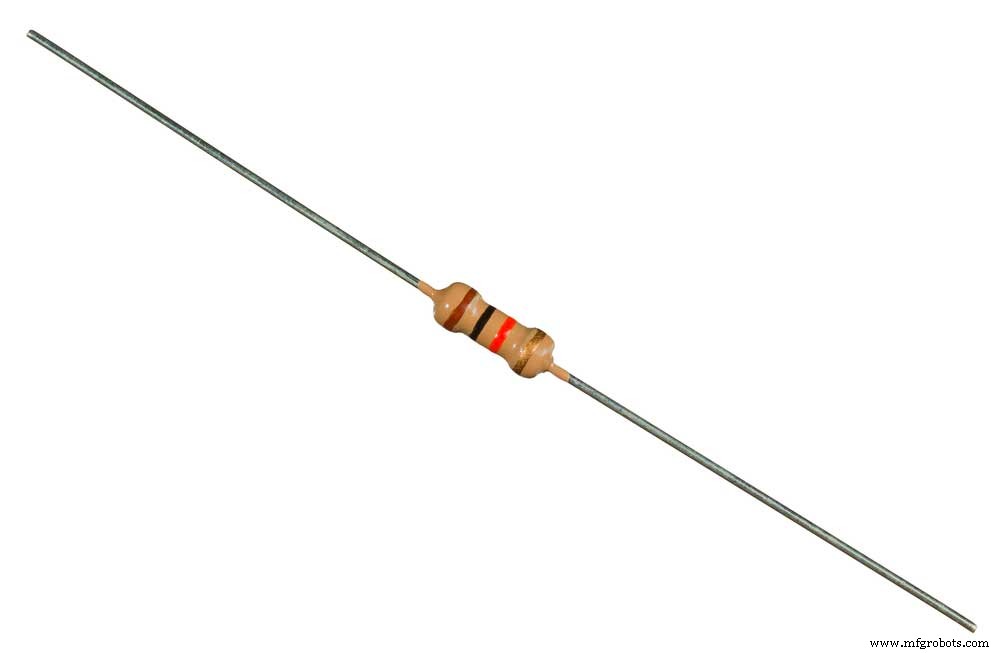

이제 220옴 저항을 장착합니다. 저항 한쪽 끝을 보드 바깥쪽의 LED 음극 다리에 연결하세요. 저항이 딱 맞도록 양쪽 저항 사이에 3개 구멍 간격을 둡니다. 저항이 너무 길다면 적당히 자르세요. 그런 다음 저항 끝을 LED 음극에 납땜합니다. 반대쪽 저항 다리는 와이어와 납땜할 수 있도록 구부리고 1/4인치 길이로 자르세요.

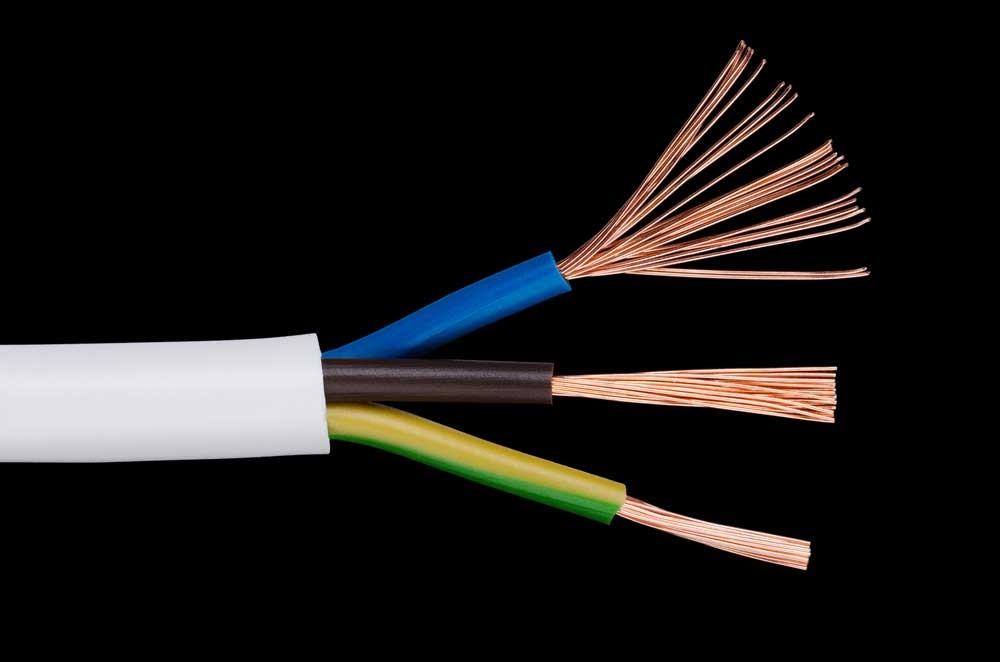

2-3인치 길이의 검은색 와이어 9개를 자르고 한쪽 끝을 스트리핑해 저항과 연결합니다. 이 와이어들에 예비 납땜(틴닝)한 후 저항 다리와 납땜하세요. 글루건으로 와이어를 보드에 고정해 움직임이 없도록 합니다. 각 와이어를 같은 길이로 자르고 끝을 노출시킨 뒤, 3개씩 묶어 하나의 와이어처럼 만드세요.

5단계:

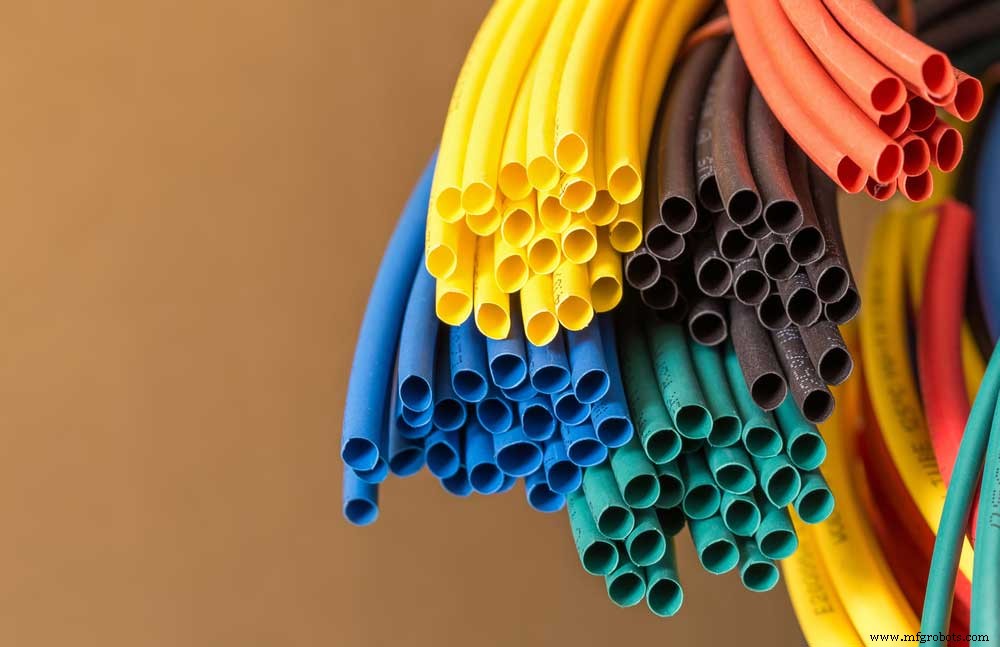

(와이어에 열수축 튜브 적용)

풀어 헤친 순정 와이어를 8인치 길이로 3개 자르고, 앞서 만든 와이어 묶음 각각에 납땜하세요. 납땜 부위에 열수축 튜브를 씌웁니다. 와이어 색상은 자유롭게 선택하세요.

6단계:

(와이어들을 함께 납땜)

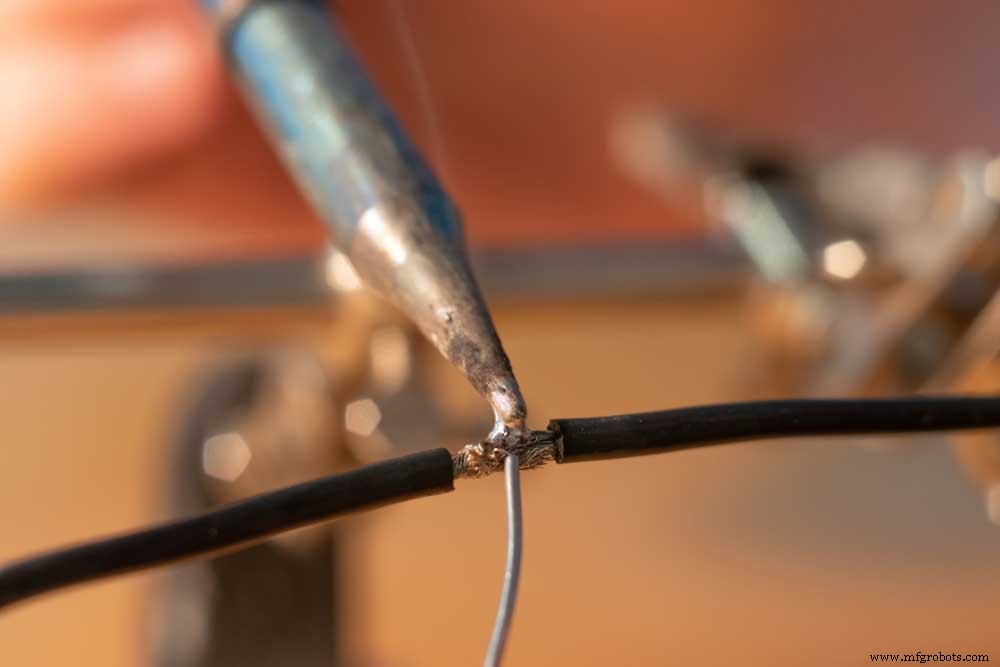

이제 와이어를 LED의 양극에 연결해야 합니다. 짧은 게이지 와이어를 잘라 커스텀 게이지 클러스터로 사용하세요. 와이어를 스트리핑해 LED 양극에 납땜합니다. 이들을 쌍으로 묶고, 앞서 했던 것처럼 3개의 긴 와이어 묶음과 납땜하세요.

7단계:

(와이어 스트리핑)

보드가 작동하는지 테스트하세요. 두 개의 긴 와이어를 모으고 3개 와이어의 끝을 벗겨 함께 감습니다. 테스트 리드에 물리고, 반대쪽 테스트 리드를 12V 배터리에 연결하세요. LED가 점등해야 합니다. 모든 배선 연결부를 글루건으로 절연하세요. 식은 후 긴 와이어 베이스에 10mm 열수축 튜브를 씌워 손상을 방지하고 라이트 하우징 안에 장착하세요.

내 LED 테일라이트가 작동하지 않는 이유는?

(불량 배터리로 LED 라이트가 작동하지 않을 수 있습니다)

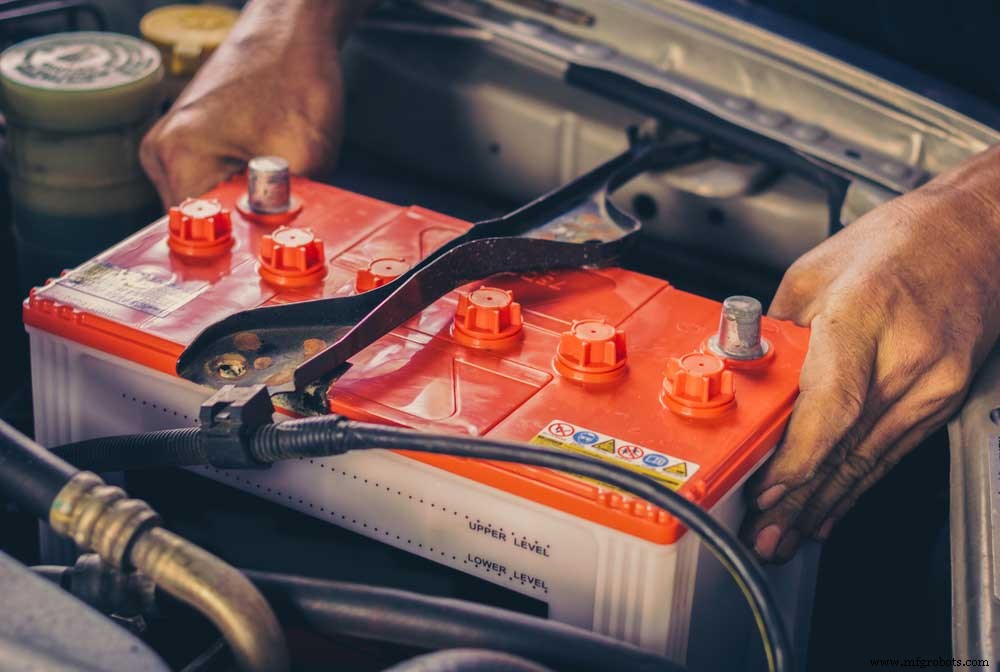

LED 테일라이트 전구가 제대로 작동하지 않는 데에는 여러 원인이 있을 수 있습니다. 예를 들어 배터리가 불량하면 전력 부족으로 점등되지 않습니다. 경적을 울려 배터리 전류 흐름을 확인해 보세요. 경적이 울리면 배터리는 정상입니다.

다른 경우로 LED 전구 자체가 수명을 다해 점등되지 않을 수 있습니다. 전구를 분리해 필라멘트를 확인하세요. 필라멘트가 끊어졌다면 전원이 들어오지 않습니다. 아니면 테일라이트 커버에 문제가 있을 수도 있습니다.

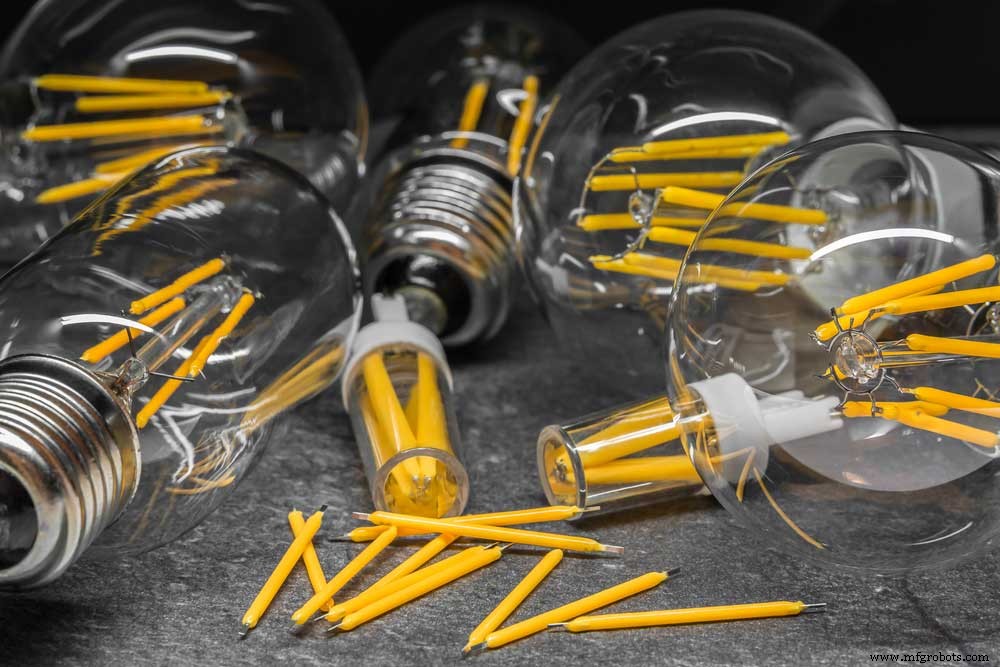

(불량 필라멘트가 점등 불량의 원인이 될 수 있습니다)

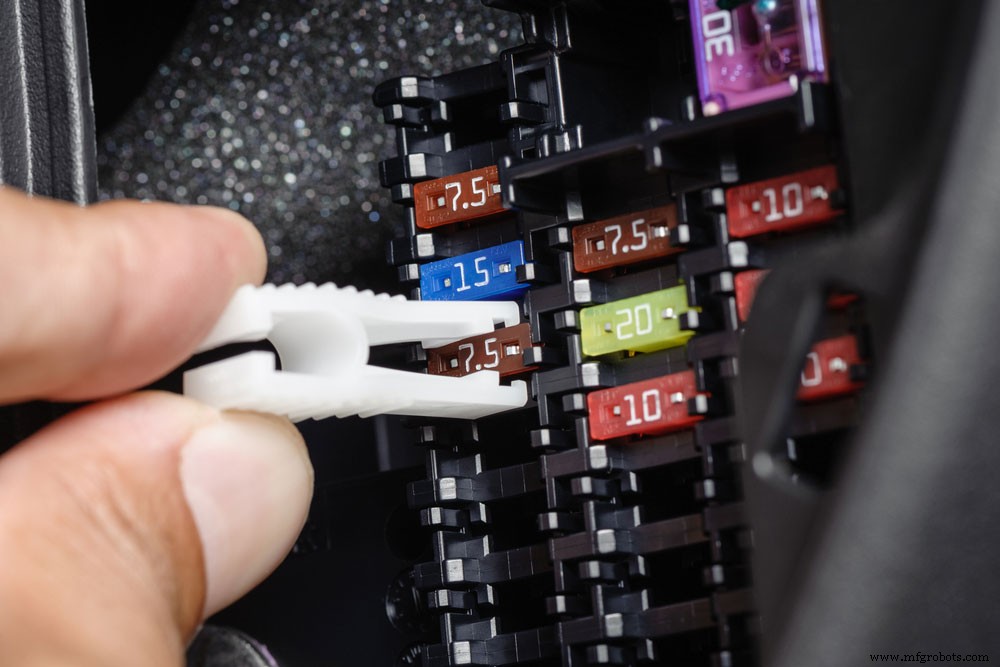

불량 와이어 하네스도 간섭을 일으킬 수 있습니다. 회로의 LED 테일라이트 배선을 점검하세요. 손상된 와이어나 갈라진 절연체는 성능을 저하시킵니다. 또한 더럽거나 느슨하거나 끊어진 접지 와이어는 소켓으로의 전류 흐름을 차단합니다. 때로는 퓨즈 단락으로 LED 라이트가 작동하지 않기도 합니다. 해당 테일라이트 퓨즈에 퓨즈 테스터기를 사용해 원인인지 확인하세요. 퓨즈가 정상이면 점등됩니다. 동일 크기와 암페어의 퓨즈로 교체해야 합니다.
