QX5252:태양광 LED 드라이버 IC 사용 방법

정원 조명과 가로등은 특히 밤에 켜져 있어야 합니다. 이러한 이유로 태양광 패널은 매우 중요한 역할을 합니다. 엔지니어들은 가정용 및 산업용 잔디 LED 조명용 QX5252 ASIC을 높이 평가합니다.

따라서 DIY LED 회로를 만드는 데 열성적이라면 QX5252가 편리할 것입니다. 여기에서는 이 IC, 작동 방식 및 프로젝트에서 IC를 활용하는 방법에 대한 모든 내용을 다룹니다.

1. Qx5252 핀 구성

핀 이름	패키지 유형 TO-94 / DIP-8	핀 유형
SBAT	1 / 6	입력 핀
LX	4 / 3	출력 핀
LS	– / 5	입력 핀
BAT	2 / 7	출력 핀
VSS	3 / 2	접지 핀
NC	– / 1, 4 및 8	연결되지 않았습니다.

자세한 내용은 QX5252 데이터시트에서 자세한 내용을 참조하십시오.

출처:크리에이티브 커먼즈.

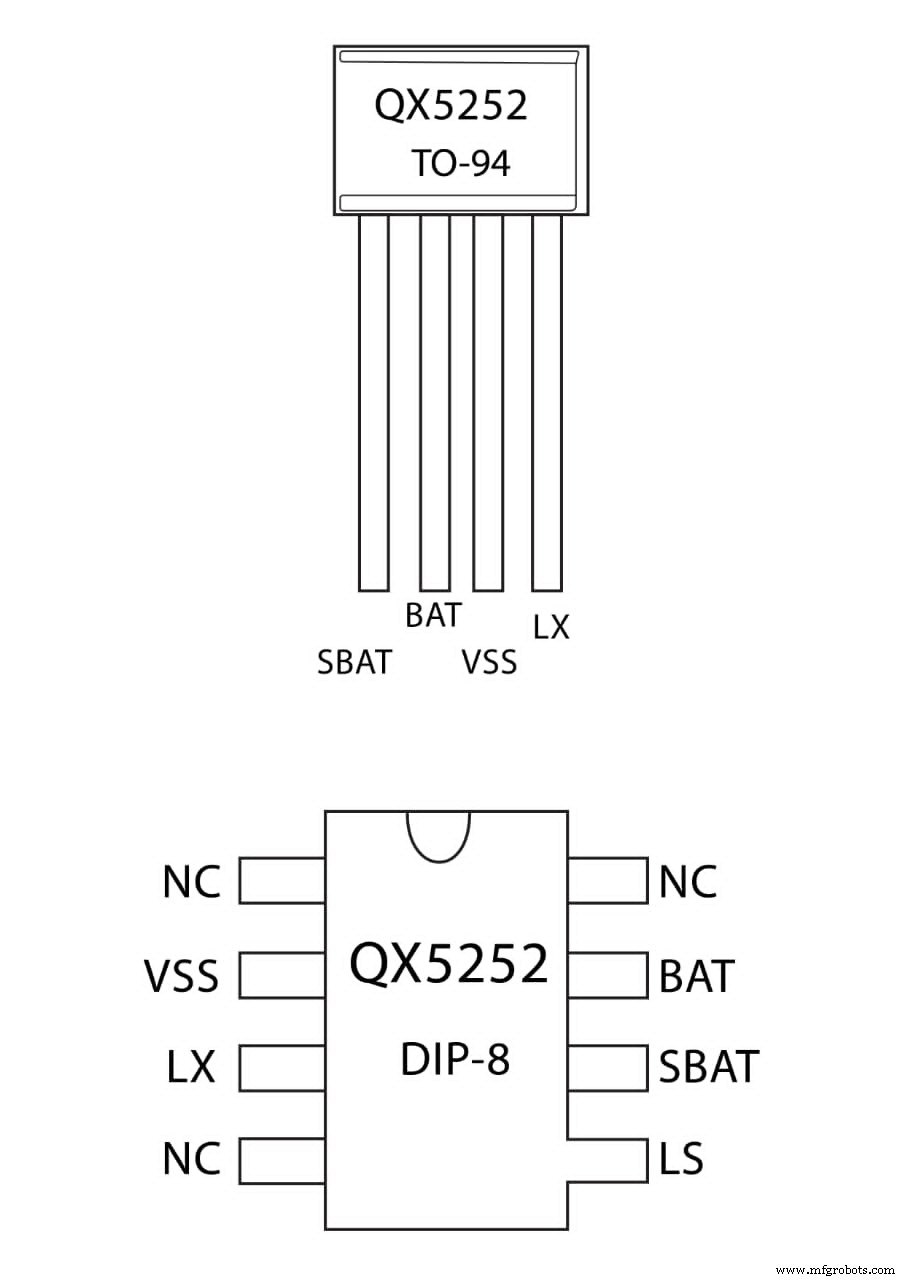

(QX5252의 핀을 보여주는 이미지)

2. 기능 및 사양

• 첫째, 0.9V ~ 1.5V 범위의 작동 전압
• 다음은 3mA ~ 300mA 사이의 출력 전류입니다.
• QX5252에는 특허를 받은 과방전 기능이 있어 전원을 끌 수 있습니다.
• 또한 조명 제어 전환 기능이 내장되어 있습니다.
• 또한 쇼트키 다이오드가 내장되어 있습니다.
• 단 하나의 외부 인덕터와 17uA의 대기 전류만 필요합니다.
• 이 IC는 CMOS 기술에서 실행되며 저전력으로 작동합니다.
• 이 IC의 또 다른 큰 기능은 자동 충전입니다.
• 마지막으로 QX5252는 DIP-8 패키지와 4핀 TO-94 패키지로 제공됩니다.

3. QX5252는 어떻게 작동합니까?

첫째, QX5252 집적 회로는 아직 낮일 때 태양 전지를 사용하여 충전식 배터리를 충전합니다. 이 경우 Ni-H 배터리 1개 또는 AA 배터리 1개로 충분합니다.

2.5V 태양전지에서 1.2V 배터리로 전력을 전송하여 충전합니다. 충전된 배터리 충전 전압은 이제 3V 이상으로 증가합니다. 배터리 전압을 높인 다음 LED에 전원을 공급합니다.

그러나 적절한 전압에서 LED를 사용해야 합니다. 따라서 부스트 컨버터 역할을 하는 인덕터가 필요합니다. 약 100kHz의 진동에서 LED는 LX 핀을 통해 충분한 전압 출력을 수신합니다.

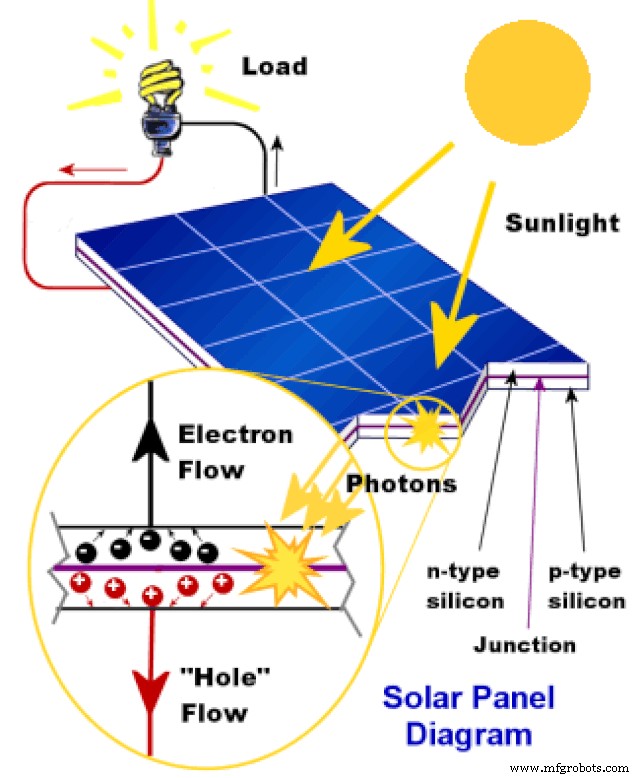

(태양 전지 패널의 작동 방식을 보여주는 다이어그램).

4. QX5252를 어떻게 사용하나요?

QX5252 태양광 LED 드라이버는 매우 간단한 구성 요소로 작동합니다. 다음은 시작하는 데 필요한 자료입니다.

준비할 자료

• IC1, QX5252.
• 태양광 패널.
• 충전식 배터리 – AG8 1.55V.
• 외부 인덕터, L1.
• 청색 LED 0805 SMD 또는 모든 색상의 LED

그러나 원하는 결과를 효과적으로 얻으려면 LED 전원을 설정해야 합니다.

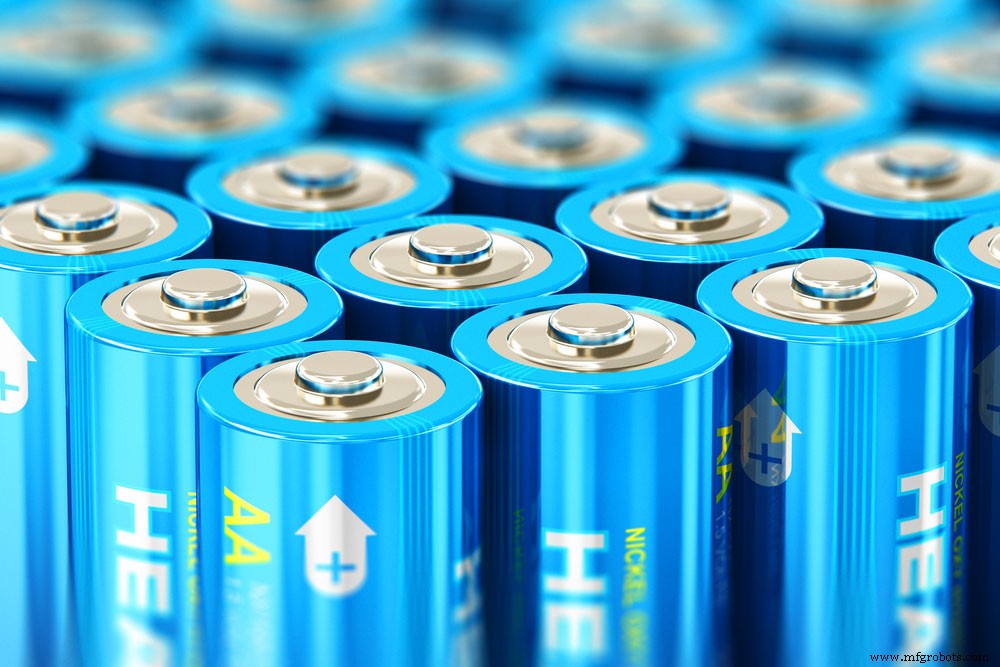

(AA 알카라인 배터리 한 묶음).

LED 전원 설정

여기에서 인덕턴스는 LED가 소비하는 전력을 결정하는 데 도움이 됩니다.

플래시 제어 스위치 설정,

한편, QX5252F 드라이버 칩은 태양광 패널에서 직접 제어할 수 있습니다.

다른 쪽은 QX5252E입니다. 그러나 이 LS 측을 사용하려면 일반 저항과 감광 저항이 필요합니다. 따라서 다음을 사용하여 LS 전압을 설정합니다.

VLS =[R1/(R1+R2)] VIN

따라서 0.3 * VIN이 VLS보다 작으면 LED가 꺼집니다. 단, 0.22 * VIN이 VLS보다 높을 때는 플래시 제어 스위치의 LED를 연다.

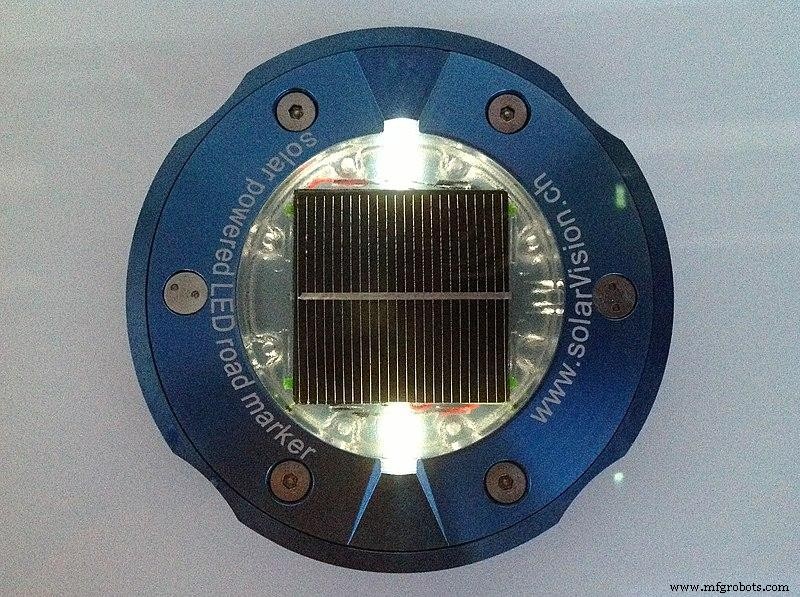

(태양광 패널 LED 드라이버).

QX5252를 사용하여 다른 LED에 전원 공급

출처:크리에이티브 커먼즈

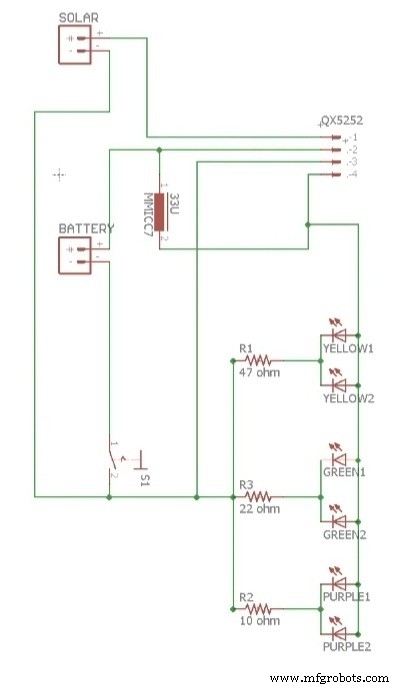

(QX5252 연결 방법을 보여주는 개략도)

결론

QX5252는 여러 회로를 사용하여 LED에 전원을 공급하는 ASIC 설계의 태양광 LED 드라이버입니다.

조명 회로를 직접 설계하는 것은 쉽습니다. 특히 적절한 도움이 있다면 필요한 모든 자료가 한 곳에 있을 때 더욱 쉬워집니다. 지금 바로 시작하려면 지금 문의하십시오.
