배리스터 기호:작동 및 적용에 대한 완전한 안내서

이것을 상상해보십시오. 전기 프로젝트를 원활하게 진행하고 있습니다. 그런 다음 고전압 서지에 문제가 발생하기 시작합니다. 우선, 당신은 당황할 것입니다. 그리고 이 상황이 회로에 나쁜 영향을 미치기 때문입니다. 그러나 좋은 소식은 배리스터가 작업에 완벽한 전기 부품이라는 것입니다. 용어가 낯설지 않으신가요? 바리스터는 인가 전압과 전기 저항이 다른 전자 부품을 말합니다. 또한 우리가 Varistor Symbols라고 부르는 것이 있습니다. 이 용어는 배리스터의 회로 표현을 나타냅니다. 따라서 직사각형을 통과하는 약간의 추가 섹션이 있는 대각선으로 구성됩니다. 이 기사의 뒷부분에서 이에 대해 더 이야기하겠습니다. 간단히 말해서 초보자에게 필요한 모든 것을 안내해 드리겠습니다.

시작하겠습니다.

바리스터란 무엇입니까?

바리스터

바리스터는 전기 분야에서 변수와 저항이라는 두 단어를 결합한 용어입니다. 2단자 반도체 소자를 VDR(전압 종속 저항)이라고 부를 수도 있습니다.

VDR 이름은 장치가 과전압 과도 전류로부터 전자 장치를 보호하는 데 도움이 되기 때문입니다. 즉, 소자의 전압 변화에 따라 저항이 자발적으로 변하는 경향이 있습니다.

따라서 바리스터의 전압이 증가하면 저항이 감소합니다. 그리고 전압이 과도하게 증가하면 저항이 급격히 떨어집니다.

배리스터는 전압 서지 또는 변동으로부터 회로를 보호하는 데 도움이 되므로 보호 장치와 함께 션트에 배치하는 것이 중요합니다. 배리스터는 비선형, 비저항 전류-전압 특성 때문에 다이오드와 유사합니다. 그러나 다이오드와 달리 전압을 가로지르는 방향(왼쪽과 오른쪽)이 동일합니다.

처음에 엔지니어들은 전통적으로 산화 게르마늄 또는 산화 구리 정류기와 같은 두 개의 정류기를 결합하여 배리스터를 구성했습니다. 그리고 역병렬 구성에서 조합을 수행했습니다. 하지만 요즘 엔지니어들은 세라믹 금속 산화물을 결합한 재료를 사용합니다.

이러한 재료는 미시적 규모에서 방향성 거동을 표시하는 데 적합합니다. 따라서 장치를 MOV(금속 산화물 배리스터)라고 부를 수 있습니다. 또한 바리스터의 예로 가변 저항기 및 전위차계를 들 수 있습니다.

바리스터 기호

바리스터 아이콘

앞에서 언급했듯이 배리스터 기호는 저항의 본체인 직사각형과 교차하는 대각선의 한쪽 끝에 작은 부분이 추가된 회로 표현입니다. 또한 그림은 배리스터의 특성이 비선형임을 보여줍니다.

의심할 여지 없이 다양한 경우에 바리스터를 나타내는 다른 기호를 볼 수 있습니다. 그러나 이것은 공통 표준에 따라 널리 사용되고 유지됩니다.

바리스터의 특성은 무엇입니까?

전압 종속 저항이 있는 경우 다양한 비선형 저항을 예상해야 합니다. 그리고 이것은 일반적으로 적용하는 전압에 따라 다릅니다. 즉, 정상적인 부하 조건이 있을 때 임피던스가 높아지는 경향이 있습니다.

그러나 전압 임계값을 초과하면 임피던스가 낮은 값으로 감소합니다. 또한 회로에 고전압 과도 전압을 가하면 바리스터가 과도 전압을 전도하고 캠핑하여 작동합니다. 그리고 목표는 과도 전압이 안전한 수준에 도달하도록 하는 것입니다.

또한 바리스터는 유입되는 서지로부터 에너지를 부분적으로 흡수 및 전도하여 회로를 효과적으로 보호합니다.

금속 산화물 배리스터는 가장 일반적인 배리스터 유형으로 보입니다. 다이오드 접합에 익숙하다면 배리스터의 입자 경계가 P-N 접합 반도체 기능을 제공한다는 것을 알 수 있습니다. 그리고 산화아연 입자의 결합 매트릭스로 장치를 구성할 수 있습니다.

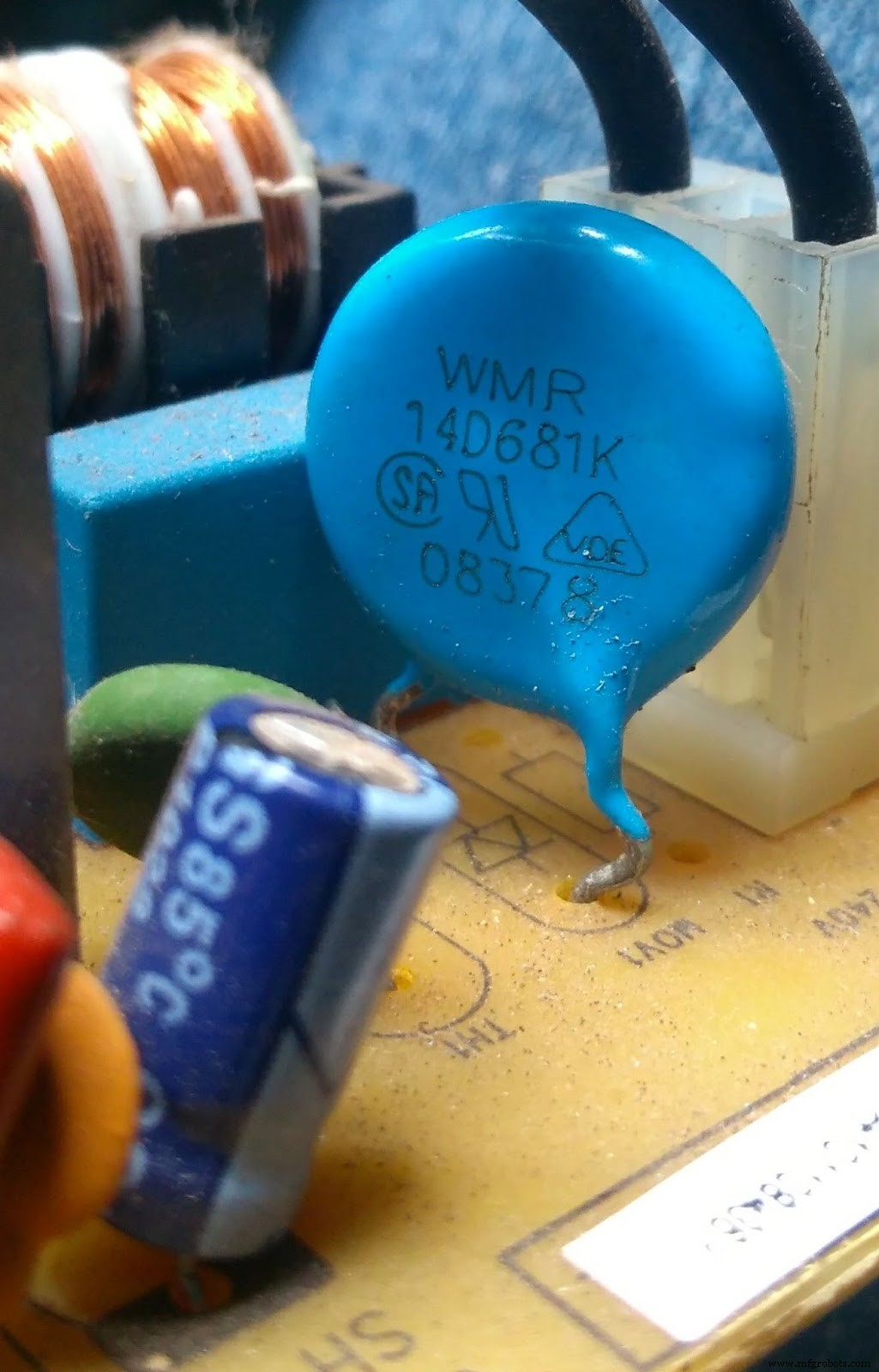

금속 산화물 배리스터

또한 병렬 및 직렬의 광범위한 다이오드 네트워크를 불규칙하게 방향이 지정된 입자의 매트릭스와 비교할 수 있습니다. 또한 MOV를 반복적인 서지에 노출시키면 성능이 저하되는 경향이 있습니다. 즉, MOV의 클램핑 전압은 각 웨이브 후에 약간 감소합니다. 그리고 감소 수준은 MOV의 줄 정격과 펄스 간의 관계에 따라 다릅니다.

또한 클램핑 전압이 계속 감소하면 가능한 고장 모드를 경험할 수 있습니다. 화재의 위험이 있습니다. 따라서 이러한 상황을 피하는 가장 좋은 방법은 MOV를 열 퓨즈와 직렬로 연결하는 것입니다. 이렇게 하면 과열이 발생하면 장치가 분리될 수 있습니다.

그러나 성능 저하를 완전히 최소화하려면 보호 회로가 허용하는 것과 일치하는 높은 클램핑 전압을 사용하여 서지에 대한 노출을 제한하는 것이 중요합니다.

바리스터는 어떻게 작동합니까?

바리스터의 작동 원리는 간단합니다. 그러나 전압 서지 이면의 개념과 시스템에 어떻게 존재하는지 이해하는 것이 중요합니다. 우선 대부분의 스파이크가 전환되고 있다는 점에 유의하는 것이 중요합니다.

이를 염두에두고 유도 회로를 끌 때 고전압 서지가 발생할 수 있다고 말할 수 있습니다. 그리고 파동은 인덕턴스가 저장한 에너지의 즉각적인 방출 때문에 존재합니다. "서지를 끄면 전압이 두 배가 된다"는 규칙이 있습니다. 또한 서지를 켜면 이중 전류가 발생합니다.

따라서 배리스터는 고전압, 저저항 경로, 저전압 고저항 경로를 제공합니다. 즉, 배리스터의 정적 저항 곡선에서 전압에 따른 저항의 변화를 볼 수도 있습니다. 곡선은 또한 옴의 법칙을 따르지 않는 비선형 특성을 나타냅니다.

즉, 전극에 작은 전압을 가하면 미세한 전류만 흐르게 됩니다. 반대로 큰 전압을 사용하면 고장이 발생합니다. 그리고 이것은 다이오드 접합을 통한 역 누설로 인해 발생합니다.

고장은 일반적으로 상당한 전류 흐름을 시작하는 전자 터널링 및 열전자 방출로 인해 발생합니다. 결과적으로 비선형 전류-전압 특성을 알 수 있습니다.

즉, 다음을 통해 전압과 전류 사이의 연결을 표시할 수 있습니다.

나 =k ^. V ^a

어디에:

• 나 – 현재
• V – 전압
• - 비선형성 정도

바리스터 유형

사용 가능한 주요 유형의 배리스터는 다음과 같습니다.

1. 금속 산화물 배리스터 - 이 유형은 이전에 두 금속판 사이에 망간, 코발트 및 비스무트와 같은 다른 금속 산화물의 매트릭스에 아연 산화물을 포함하는 비선형 과도 억제기 변형으로 논의되었습니다.

2. 탄화규소 배리스터 - MOV가 등장하기 전에 시장을 지배했던 변종. 탄화규소로 구성되어 있습니다. 또한 고전압 애플리케이션에 유용했습니다.

그러나 상당한 대기 전류를 끌어들이는 심각한 걸림돌이 있습니다. 따라서 대기 전력 소비를 줄이려면 직렬 간격을 사용해야 합니다.

바리스터 애플리케이션

여기에서 읽은 모든 것에서 배리스터는 전압 변화에 민감한 장치라는 것을 쉽게 알 수 있습니다. 그리고 그들은 약간의 걸림돌이 있습니다. 예를 들어, 배리스터는 전압 강하, 장치 시작 중 전류 서지 또는 단락 중 전류로부터 보호하지 않습니다.

그러나 장점이 단점보다 큽니다. 예를 들어, 고속 과전압 장치이기도 합니다. 또한 DC 및 AC 전원 모두에 바이폴라 장치를 사용할 수 있습니다. 따라서 제조업체가 가정용 기기에서 발생하는 과도 전류로 인한 산업 장비 및 주전원의 조명을 억제하기 위해 이를 사용하는 것은 놀라운 일이 아닙니다.

배리스터는 다음 애플리케이션에 유용합니다.

• 마이크로프로세서 보호
• 산업용 고에너지 AC 보호
• 전자 장비 보호

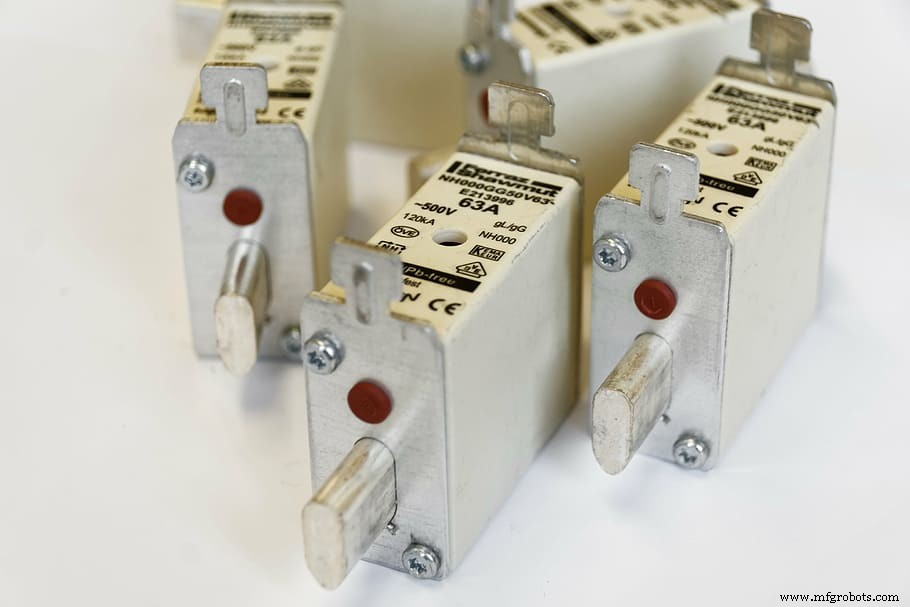

전자 백업 보호 퓨즈

• 자동차 전자 제품 보호

자동차용 회로 보호 장치

• 저전압 보드 레벨 보호
• 전원 공급 장치 보호

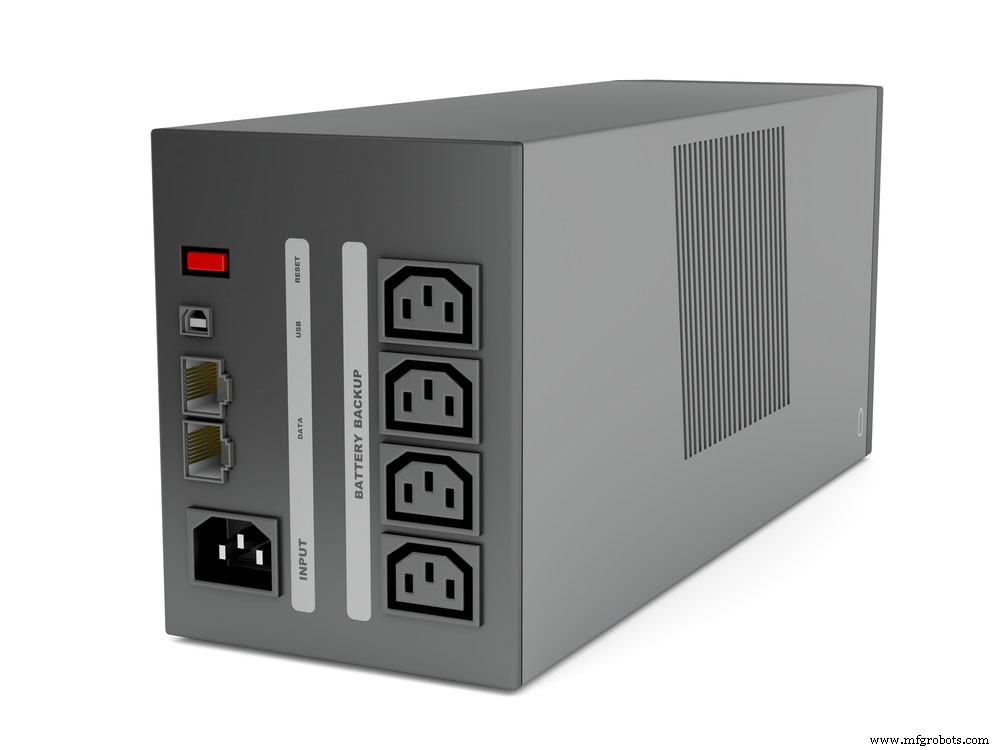

UPS 전원 보호

• 과도 전압 서지 억제기

과도 전압 서지 억제 다이오드

• 전화 및 기타 통신 회선 보호
• 서지 보호기 멀티탭

전원 서지 보호기

• 케이블 TV 시스템 서지 보호기
• 무선 통신 장비 과도 억제

무선 통신을 하는 남자

바리스터 테스트

멀티미터로 배리스터를 빠르게 테스트할 수 있습니다. 멀티미터를 켜고 올바르게 설정했는지 확인하면 프로세스가 시작됩니다. 즉, 장치는 저항 시간 1000옴을 읽어야 합니다. 그런 다음 두 번째 프로브가 연결된 상태로 유지되는 동안 자유 배리스터 리드에서 1미터 프로브를 만질 수 있습니다.

이 단계를 마치면 미터의 저항을 기록해 둡니다. 저항이 상대적으로 낮으면 바리스터가 끔찍하다는 의미입니다. 그러나 저항값이 거의 무한대에 가까우면 바리스터의 상태가 양호함을 의미합니다.

이 시점에서 리드를 제거하고 이전 배리스터가 불량한 경우 동일한 등급의 새 배리스터를 수정할 수 있습니다. 그러나 바리스터가 양호하면 분리한 리드를 다시 납땜하십시오.

또한 바리스터는 손상 없이 견딜 수 있는 전압 범위에 따라 다른 범주에 있다는 점에 유의하는 것이 중요합니다. 배리스터에서 주의해야 할 다른 요소는 다음과 같습니다.

• 작동 전압
• 최대 전류
• 에너지 등급(줄)
• 항복 전압

닫는 말

대부분의 경우 낙뢰와 같이 엄청난 에너지를 수반하는 사건을 피하는 것은 불가능합니다. 그러나 배리스터는 라인 전압 서지를 뒤집는 데 도움이 되므로 이벤트의 영향으로부터 자신을 구할 수 있습니다. 가정용 배리스터에서 산업용 배리스터에 이르기까지 많은 가전 제품이 사용되는 이유입니다.

이 프로젝트에 착수할 계획이라면 반도체 소자의 비선형 특성을 나타내는 배리스터 기호를 숙지하는 것이 중요합니다.

바리스터에 대해 어떻게 생각하세요? 전자 프로젝트에 그것들을 주입해 보셨습니까? 아니면 주제에 대해 더 명확해야 합니까? 기꺼이 도와드리겠습니다. 언제든지 저희에게 연락해 주십시오.
