트랜지스터 래치:모든 것을 설명하는 종합 가이드

알람 시계가 어떻게 작동하는지 궁금하신가요? 또는 어떻게 버저나 LED가 꺼지지 않고 오랫동안 켜져 있을 수 있습니까? 글쎄, 전원이 재설정되거나 누군가 스위치를 켤 때까지.

답은 간단합니다. 래치 회로만 있으면 됩니다.

래치 회로에는 한 가지 고유한 목적이 있습니다. 바로 트리거를 제거해도 계속 작동하는 것입니다.

따라서 이 기사에서는 래치 회로에 대해 알아야 할 모든 것과 PCB 또는 브레드보드 및 트랜지스터를 사용하여 간단한 래치 회로를 만드는 방법에 대해 설명합니다.

준비 되었나요? 시작하겠습니다!

트랜지스터 래치란 무엇입니까?

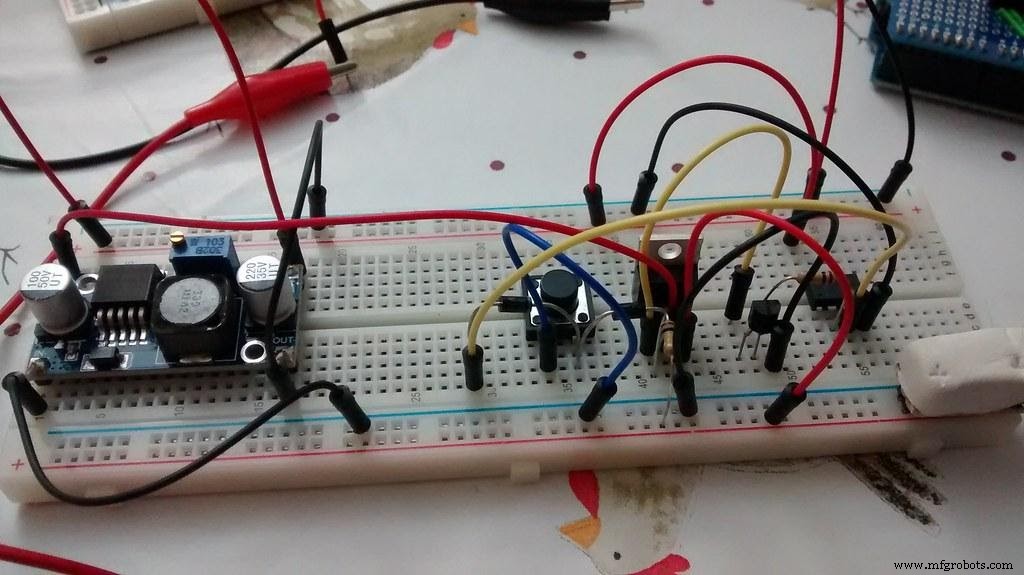

브레드보드의 전원 래치 회로

래치는 특정 상태에서 고정되는 회로입니다. 즉, 일시적인 입력 트리거 신호를 받으면 출력을 잠그고 입력 신호를 빼도 그 상태를 유지합니다.

여기가 가장 좋은 부분입니다.

래치 회로는 외부 신호를 수신하거나 전원을 재설정할 때까지 이 상태를 무기한 유지합니다.

래치 회로는 SCR(실리콘 제어 정류기)과 유사합니다. 또한 작은 트리거가 알람에 놓이는 알람 회로에 유용합니다.

또한 래치는 쌍안정 멀티바이브레이터라고도 하는 일종의 논리 회로입니다. 왜요? 활성 낮음과 활성 높음으로 알려진 두 가지 안정적인 상태가 있기 때문입니다. 또한 회로의 상태를 결정하는 것은 작동이 하이 또는 로우 입력 신호로 시작되는지 여부입니다.

또한 두 개의 입력과 하나의 출력이 있습니다. 두 입력 중 첫 번째는 SET 입력이고 다른 하나는 RESET 입력입니다. 래치는 베이스, 콜렉터, 이미터의 기능을 하는 3개의 단자가 있는 트랜지스터와 같습니다.

두 가지를 구분하는 것은 기본 단자가 래치에서 충분한 전류를 수신하면 전류가 컬렉터에서 이미 터로 영구적으로 흐를 것이라는 것입니다.

반면에 전류는 베이스가 트랜지스터에서 충분한 전류를 수신할 때만 컬렉터를 가로질러 이미미터로 흐릅니다.

그렇다면 트랜지스터 래치는 무엇입니까? 간단히 말해서, 트랜지스터 래치는 두 개 이상의 트랜지스터를 사용하여 래치 회로를 구성합니다. 따라서 사용 가능한 SCR이 없는 경우 트랜지스터로 DIY 래치를 만들 수 있습니다.

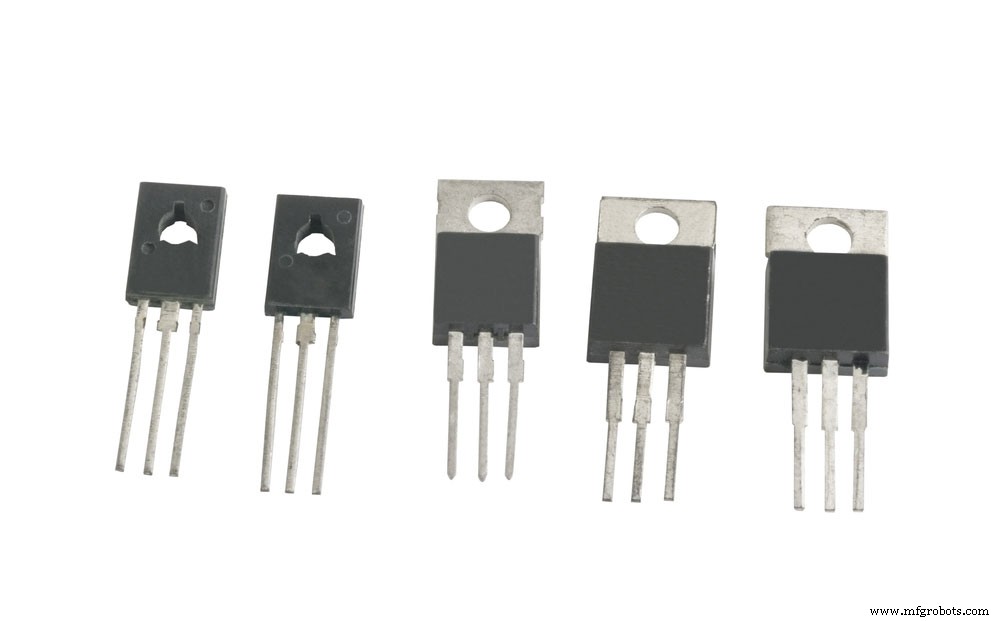

트랜지스터

래치는 어떻게 작동합니까?

앞서 언급했듯이 래치 회로는 작동을 트리거하는 데 사용되는 신호에 따라 높음 또는 낮음의 두 가지 안정적인 상태에서 작동할 수 있습니다.

활성 하이 래치 회로의 경우 두 입력 모두 일반적으로 로우입니다. 또한 일시적인 하이 신호는 모든 입력에서 회로를 트리거합니다.

활성 로우 래치 회로의 경우 두 입력 모두 일반적으로 하이입니다. 또한 일시적인 로우 신호는 모든 입력에서 회로를 트리거합니다.

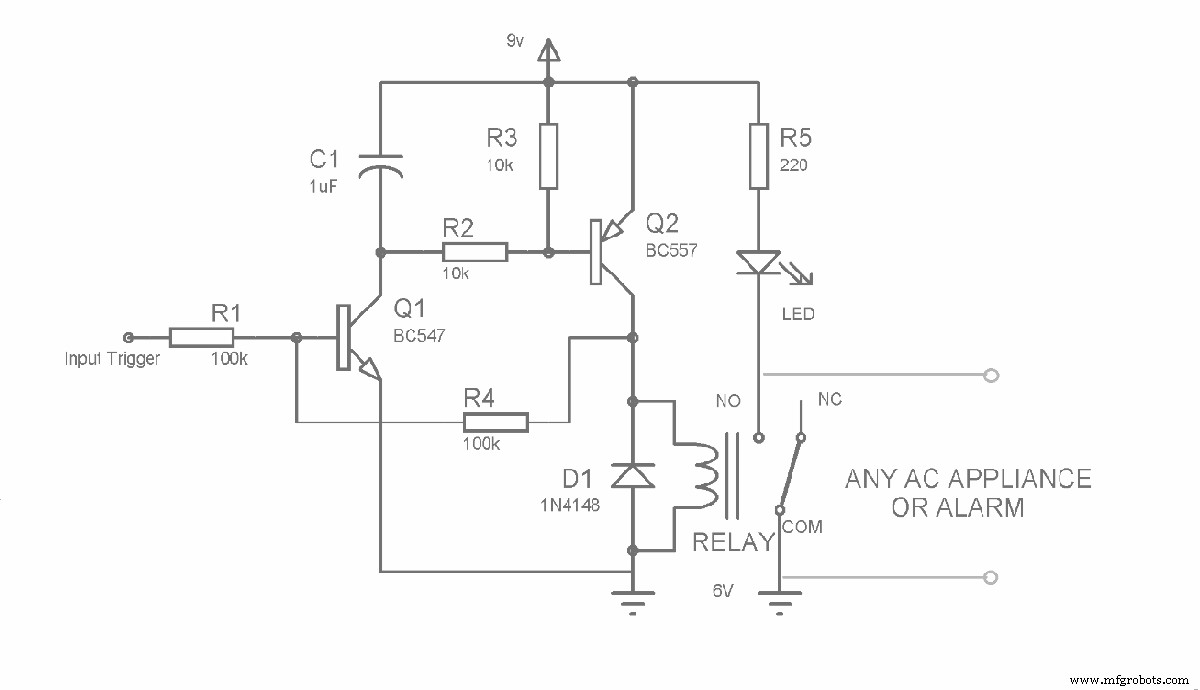

래치 작동 방식을 설명하는 데 사용할 회로는 다음과 같습니다.

트랜지스터 래치 회로도 1

설명을 시작하기 전에 트랜지스터 Q1 BC557은 NPN 트랜지스터이며 베이스에 작은 양의 전압을 인가할 때 켜집니다. 또한 트랜지스터 Q2 BC557은 베이스에 접지 또는 음의 전압을 인가할 때 켜지는 PNP 트랜지스터입니다.

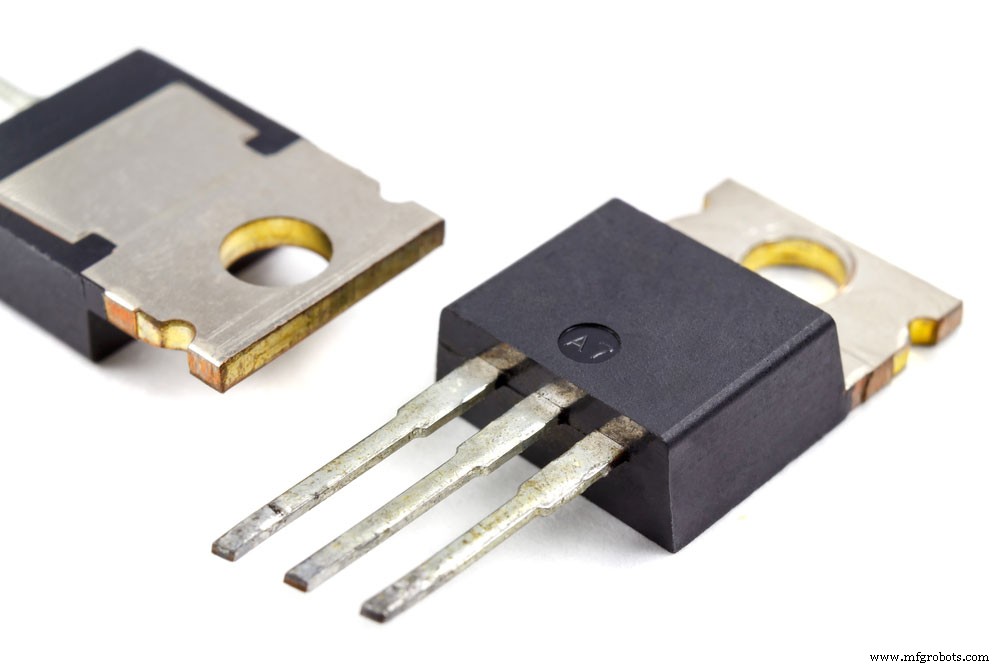

PNP 트랜지스터 세트

트랜지스터 래치를 만들 때 취해야 할 단계는 무엇입니까

처음에는 두 트랜지스터 모두 릴레이가 비활성화된 OFF 상태에 있습니다. PNP 트랜지스터 BC557의 베이스는 우발적인 전도를 방지하기 위해 전류 제한 저항(R3)을 사용하여 양의 전압에 연결된 상태를 유지합니다. 또한 회로는 커패시터(C1)를 사용하여 회로의 잘못된 트리거링을 방지합니다.

이제 트랜지스터 BC547의 베이스에 작은 양의 전압을 인가하면 트랜지스터가 켜지고 Q2의 베이스가 접지에 연결됩니다. 저항(R2 및 R3)은 이 조건에서 발생하는 단락을 방지합니다. 따라서 트랜지스터 BC557의 베이스를 접지하면 릴레이 코일에 전원이 공급되고 전도되기 시작합니다. 그러면 릴레이가 켜지고 릴레이에 연결된 모든 장치가 활성화됩니다.

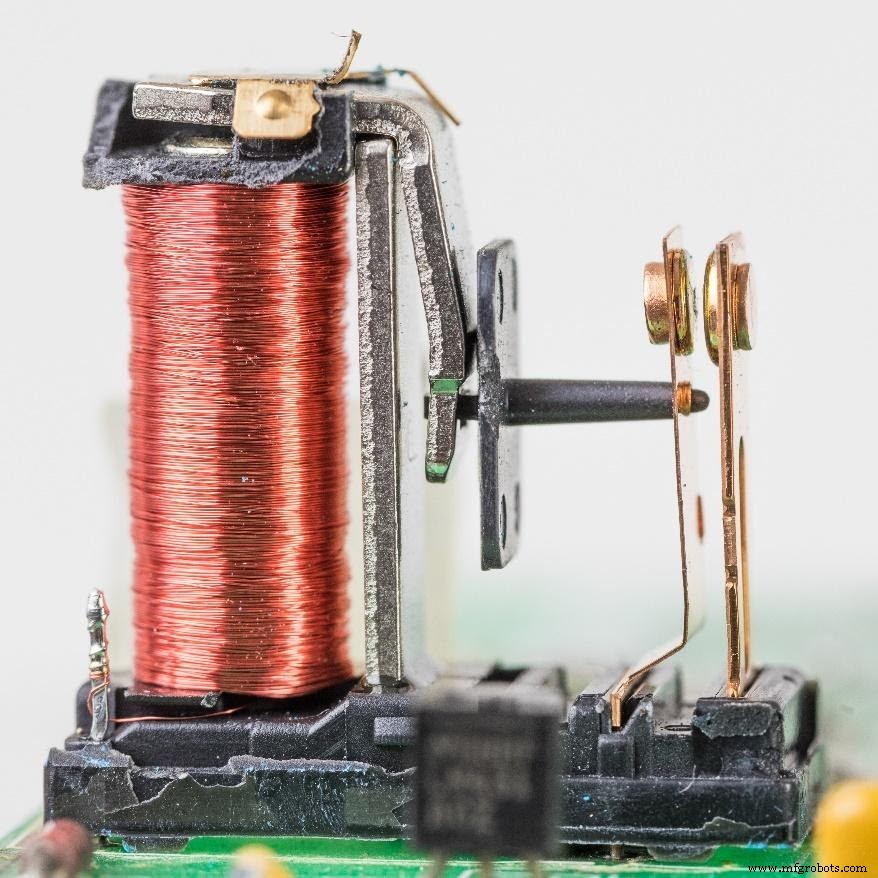

릴레이 코일

모든 것이 정상적인 동작처럼 보이지만 래치 회로를 만드는 것은 전류 제한 저항(R4)을 통해 Q1을 Q2 베이스에 연결하기 때문입니다. 따라서 Q1이 켜지면 전류가 두 방향으로 흐를 것입니다.

먼저 릴레이에 연결하고 다른 하나를 Q1 베이스에 연결합니다. 따라서 Q2 베이스에 대한 피드백 전압은 입력 트리거 전압을 종료한 후 무기한 기간 동안 트랜지스터 Q2를 켜진 상태로 유지합니다. 따라서 이것은 두 번째 트랜지스터를 무기한 켜진 상태로 유지하고 래치를 형성합니다.

따라서 릴레이에 연결된 모든 알람 또는 장치는 래치 상태를 해제하거나 전원을 재설정할 때까지 계속 켜져 있습니다.

그러나 트랜지스터 래치에 기기를 추가하고 싶지 않거나 버저 또는 LED만 원하는 경우 릴레이를 제거하고 저항으로 릴레이 대신 버저 또는 LED를 연결하기만 하면 됩니다.

벨이 울리는 알람 시계

트랜지스터 래치 회로를 만드는 방법

이제 두 개의 트랜지스터를 사용하여 래치를 형성하는 방법을 보여 드리겠습니다. 먼저 회로도와 구성 요소를 만드는 방법에 대해 알아보기 전에 먼저 살펴보겠습니다.

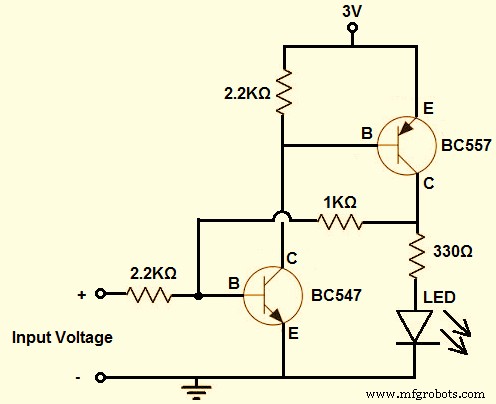

간단한 트랜지스터 래치 회로

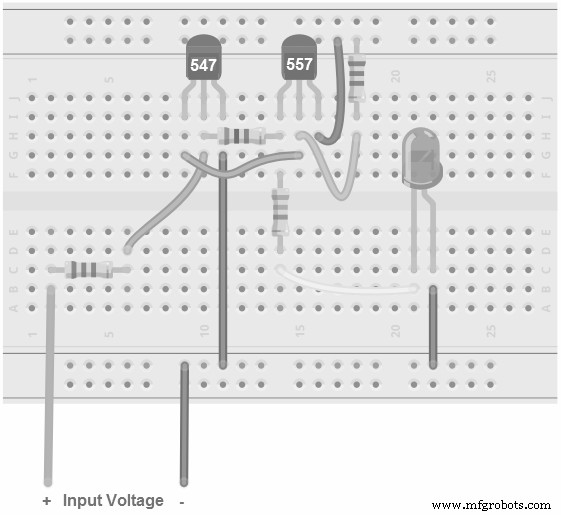

또한 위 회로도의 조립된 브레드보드 회로는 다음과 같습니다.

조립된 브레드보드 회로

회로 구성요소

• LED
• (2) 2.2KΩ 저항기
• 1KΩ 저항기
• 330Ω 저항기
• 전원
• BC547 NPN 트랜지스터
• BC557 PNP 트랜지스터
• 브레드보드

서킷 만들기

이 회로의 경우 첫 번째 트랜지스터는 BC547이고 두 번째 트랜지스터는 BC557입니다.

첫 번째 단계는 BC547의 트랜지스터 베이스에 2.2kΩ 저항 1개를 설치하는 것입니다. BC547로 흐르는 전류를 제한하는 데 도움이 됩니다. 저항은 BJT 트랜지스터의 베이스에 중요합니다. 그렇지 않으면 트랜지스터를 튀기게 됩니다.

다음으로 회로 상단에 두 번째 2.2kΩ 저항을 설치하여 BC557 트랜지스터의 베이스로 흐르는 전류를 제한합니다.

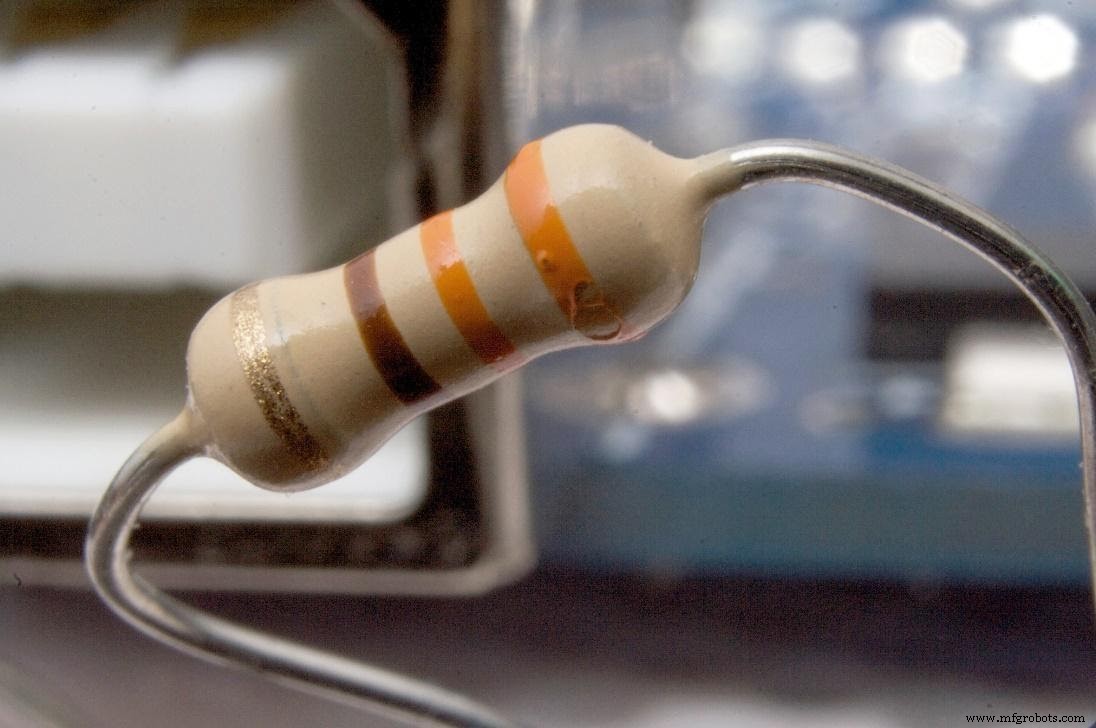

저항기

또한 브레드보드 회로도에 따라 1kΩ 저항을 설치합니다. 이 저항은 트랜지스터 2의 출력에서 ​​트랜지스터 1의 베이스로 흐르는 전류를 제한하는 데 도움이 됩니다.

마지막으로 위의 브레드보드 회로도에 따라 LED, 330Ω 저항 및 전원을 설치합니다.

모든 것이 준비되면 BC547 트랜지스터의 베이스가 수신할 수 있는 두 가지 가능한 전류가 있습니다. 한편으로는 입력 전압 소스가 생성하는 전류가 있습니다. V_IN . 한편, bc557에서 BC547로 흐르는 전류가 있습니다.

이제 입력 전압 소스의 전류는 래치 회로를 트리거하는 데 중요합니다. BC557 출력의 다른 통화는 회로를 래치 상태로 유지하는 데 필요합니다.

마지막으로 LED와 330Ω 저항은 회로의 출력으로 사용됩니다. 또한 330Ω 저항은 LED에 흐르는 전류를 제한하여 손상을 방지하는 데 도움이 됩니다.

LED

반올림

래치는 가장 작은 메모리 단위입니다. 활성화하는 한 입력을 출력에 적용하기 때문에 대부분의 회로와 시프트 레지스터에서 찾을 수 있습니다. 몇 가지 기본 유형의 래치가 있으며 각각은 특정 응용 프로그램에서 유용합니다.

또한 래치는 메모리 요소라고 하는 그룹에 속하며, 이에 대응하는 것은 플립플롭입니다. 둘은 상당히 다르지만 다른 응용 프로그램에서 유사한 용도를 가지고 있습니다.

글쎄, 그것은 트랜지스터 래치와 그것을 만드는 방법에 대해 알아야 할 모든 것을 반올림합니다. 더 많은 정보가 필요하시면 언제든지 저희에게 연락해 주십시오. 기꺼이 도와드리겠습니다.
