74LS47:74LS47 데이터에 대한 자세한 이해

74LS47 IC에는 공통 양극 LED 또는 백열 표시등을 구동할 수 있는 2개의 액티브 로우 출력이 있습니다. 입력으로 이진 코드 십진수를 사용하여 0에서 9까지의 숫자를 표시하는 7-세그먼트 디스플레이를 구동하는 패턴으로 변환합니다(숫자의 각 자릿수는 BCD(이진 시퀀스)로 인코딩됩니다(일반적으로 4비트).

그 외에도 BCD-7세그먼트 디코더는 조합 논리 회로를 사용하여 BCD 십진수를 7세그먼트 형식으로 변환합니다.

핀과 같은 전자 부품 및 제품에 대한 자세한 정보가 설명되어 있습니다. 74LS47의 기능에 대해 명확하게 설명드리겠습니다.

1. 74LS47이란 무엇입니까?

74LS47을 정의할 수 있습니다. 7-세그먼트 드라이버 IC 또는 디코더에 대한 이진 집적 회로 코딩 10진수로. 또한 74LS47은 일반적으로 BCD를 입력으로 받아들인 다음 이 입력을 0에서 9까지의 숫자를 표시하는 7세그먼트를 구동할 수 있는 패턴으로 변환합니다.

BCD는 숫자의 각 자릿수를 4비트로 이진 시퀀스로 나타낼 수 있는 코딩 방법입니다.

(이진 시계가 이진 값을 나타내는 데 사용할 수 있는 LED)

2. 그렇다면 74LS47 디코더는 어떻게 작동합니까?

주로 74LS47 IC Binary Coded Decimal(8421) 입력 데이터의 네 줄을 수락하고 내부적으로 보수를 생성합니다. 또한 7개의 OR/AND 게이트를 사용하여 디코딩하여 이 7개 세그먼트에 속하는 표시등 LED를 직접 구동합니다.

결국 결과 출력은 공통 양극(CA)에 해당합니다. 결론적으로 CA는 7-segment의 구성입니다.

3. 74LS47 핀아웃 및 구성

아래의 TRUTH TABLE은 LED 7-SEGMENT 디스플레이를 보여줍니다.

핀 번호	핀 이름	설명
1	나	IC의 BCD 입력
2	C	IC의 BCD 입력
3	디스플레이 테스트/램프 테스트	디스플레이 LED를 테스트하려면
4	빈 입력	디스플레이의 LED를 끄려면
5	스토어	BCD 코드 저장 또는 스트로브
6	디	IC의 BCD 입력
7	A	IC의 BCD 입력
8	GND	접지 핀
9	이	7 세그먼트 출력 1
10	d	7 세그먼트 출력 2
11	ㄷ	7 세그먼트 출력 3
12	ㄴ	7 세그먼트 출력 4
13	아	7 세그먼트 출력 5
14	지	7 세그먼트 출력 6
15	f	7 세그먼트 출력 7
16	VCC	공급 전압

4. 74LS47 기능 및 사양

LS Technology 제품군에 속하는 74LS47은 디코더 또는 디멀티플렉서 역할을 하며 이 제품의 기능은 다음과 같습니다.

· 정상 전압이 5V인 단일 채널입니다.

· 최소 요구 VCC는 4.75V이고 최대 VCC는 5.25V입니다.

· 구성 비율이 4:7인 오픈 콜렉터 유형입니다.

· 최대 IOL은 3.2mA이고 최대 IOH는 일시적으로 -0.05mA입니다.

· 카탈로그 등급을 받은 74LS47은 섭씨 0도에서 섭씨 70도 사이의 온도 범위에서 작동합니다.

· 최대 디지털 입력 누설이 있는 7비트는 5UaA입니다.

· 마지막으로 ESD CDM은 0.75kV이고 ESD HBM은 2kV입니다.

• 위에 강조 표시된 모든 기능은 이러한 기본 전자 장치를 작동할 때 전기적 안전을 제공합니다.

5. 74LS47에 사용 가능한 회로

전체 주름이 있는 74LS47. 그러나 데이터 래치가 포함되지 않았음을 알 수 있습니다. 그림 1은 74LS47의 회로 원리를 보여줍니다. 각 IC에는 3개의 입력 단자가 있습니다. 3개의 입력 단자는 BI/RBO, RBI 및 LT(Lamp Test)로 지정됩니다. 마찬가지로 LT 터미널은 터미널이 RBO 개방 터미널 또는 로직 1로 로직 0에 연결될 때마다 모든 디스플레이 출력을 구동합니다.

그림 1. 74LS47 드라이버 IC 또는 BCD-7세그먼트 디코더의 기능 다이어그램

또한 74LS47의 AC 회로에는 낮은 출력 소스가 있으며 공동 양극 LED에는 외부 전류 제한 저항 드라이브 디스플레이가 있습니다. 아래 그림 2는 회로 패턴을 명확하게 보여주는 기능 다이어그램입니다.

BI/RBO 터미널을 풀다운하면 모든 출력이 지워진 것을 알 수 있습니다. 또한 이 핀은 리플 블랭킹 출력 단자 역할도 합니다.

6. 74LS47 FAQ

• IC 7447의 주요 역할은 무엇입니까?

Coded Decimal 7은 표시를 위해 IC 7447을 사용합니다. 따라서 IC 7447은 입력 및 출력 라인에 대한 7 세그먼트에 대한 BCD의 디코더 역할을 합니다. 결과적으로 디코더는 n-입력 라인에서 2n 출력 라인으로 이진 데이터에 연결된 조합 논리 회로의 기능을 합니다.

• 디스플레이 유형 주도적 74LS47?

74LS47은 액티브 로우 출력으로 인해 특정 회로 방정식으로 공통 양극 LED 디스플레이를 구동하므로 회로 결함이 있는 경우 74LS47이 작동하지 않습니다.

(LED 디스플레이)

• BCD-7세그먼트 디코더란 무엇입니까?

BCD 입력을 적절한 디스플레이 형태로 변환하는데 사용되는 회로입니다.

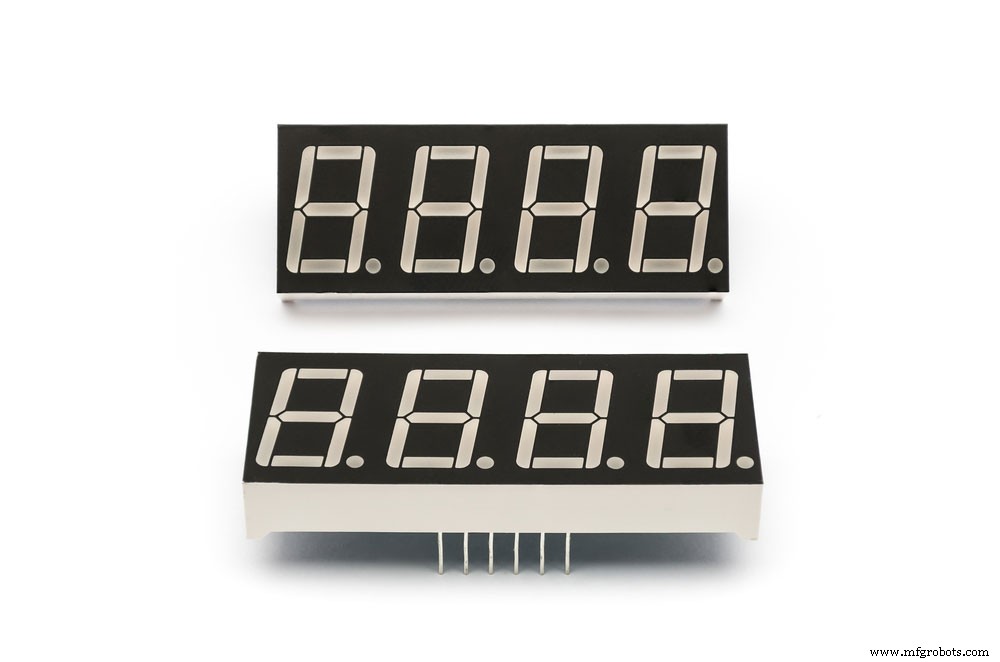

(A 4자리 7세그먼트 디코더)

• 7세그먼트 디스플레이는 어떻습니까?

디스플레이의 표준 핀은 일반적으로 분할된 디스플레이 유형을 식별하는 데 사용됩니다. 각 LED에는 양극과 음극으로 알려진 두 개의 연결 핀이 있습니다. 따라서 LED 디스플레이에는 공통 양극과 공통 음극으로 알려진 두 가지 종류가 있습니다.

결론

요약하면, 74LS47은 이진 코드 십진법을 입력으로 받아들이고 변환합니다. 마지막으로 74LS47은 BCD 입력 데이터의 4줄에 동의한 다음 보완을 생성합니다. 또한 74LS47에는 외부 전류 제한 저항으로 공통 양극 LED 디스플레이를 구동하기 위한 저출력 소스가 있습니다. 그러나 질문이 있는 경우 당사에 문의하십시오. 기꺼이 도와드리겠습니다.
