네온 램프 회로:무엇이며 어떻게 작동합니까?

다양한 전자 회로에는 시각적 표시기와 때로는 가전제품이 함께 제공됩니다. 또한 이러한 시각적 표시기는 그 순간에 코스나 기기에서 일어나는 많은 일들을 보여주기 때문에 중요합니다. 손전등이 완전히 충전되었거나 TV가 켜져 있을 때와 같이

따라서 LED가 아닌 표시등 대안을 찾고 있다면 네온 램프만 있으면 됩니다.

크기가 작기 때문에 네온 램프는 다양한 용도, 심지어 장식용 조명 용도에 대한 표시기 및 단순한 네온 글로우 램프로 작동합니다.

네온 램프는 이제 쓸모가 없지만 작은 네온 전구 조명을 만드는 것은 재미있는 프로젝트가 될 수 있습니다. 따라서 이 기사에서는 네온 램프의 비밀과 만들 수 있는 다양한 네온 램프 회로를 알려드리겠습니다.

네온 램프란 무엇입니까?

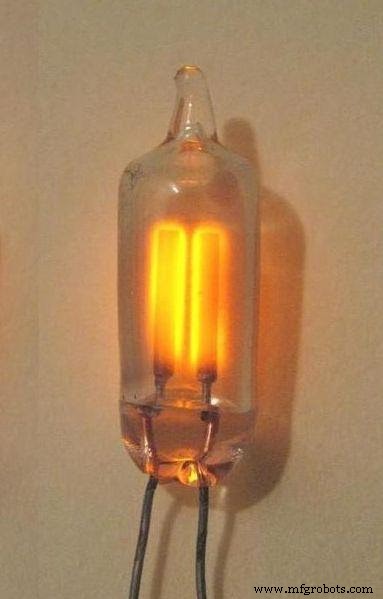

네온 램프 또는 가스 방전관은 진공관 기술을 사용하는 광원입니다. 그것은 작은 유리 캡슐과 같은 진공관 안에 두 개의 전극과 네온 가스를 갖추고 있습니다. 또한 이 네온 램프는 네온 가스가 전등을 받으면 밝아집니다. 따라서 여러분이 알고 사랑하는 부드러운 네온 불빛을 제공합니다.

빛나는 네온 바

네온 램프(보통 주황색)의 빛은 어둠 속에서 길을 밝히기에 충분히 밝지 않지만 희미한 빛을 발하기 때문에 표시등으로 완벽하게 작동합니다.

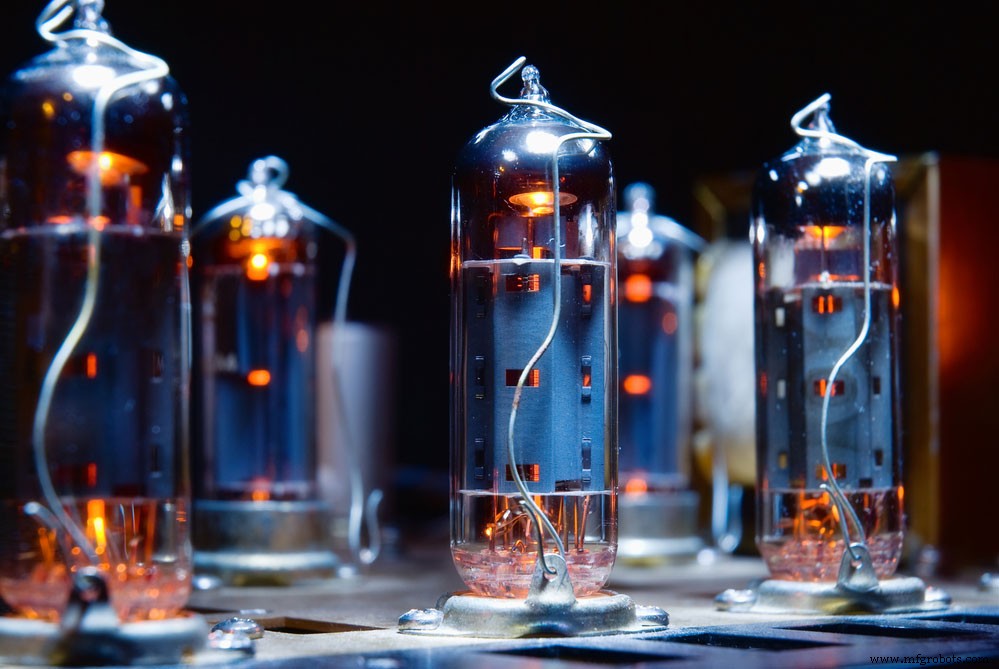

진공관 기술

네온 램프는 어떻게 작동합니까?

네온 램프는 연소 전압보다 높은 입력 전압을 받지 않으면 작동하지 않습니다. 이 높은 시작 전압은 네온 램프의 발광을 유발합니다. 따라서 우리는 이 전압을 수용 항복 전압 또는 타격 전압이라고 부릅니다.

네온 램프가 이 고장점에 도달하면 램프는 점화 모드(발광 모드)로 이동합니다.

그 후 네온 단자에서 전압이 감소합니다.

또한 회로에 공급하는 전류가 증가하더라도 고정 상태를 유지합니다.

또한 램프가 빛나기 시작하면 공급 전압을 높여 방출되는 빛의 강도나 밝기를 높일 수 있습니다. 글로우가 음극 저항 전극의 전체 부분을 채우는 지점에 도달할 수 있습니다.

여기서 주의해야 할 점이 있습니다.

램프가 처리할 수 있는 최대 전류를 초과하면 조명이 아크 상태가 됩니다. 이 아크 상태에서는 광선이 주황색이 아니라 음극을 채우는 청백색 전구가 됩니다. 이런 일이 발생하면 램프가 빠르게 저하되기 시작합니다.

따라서 네온 램프를 올바르게 사용하려면 전구가 빛날 만큼 충분한 전류가 필요합니다. 또한 램프가 수신하는 전류 수준을 조절하기 위해 전압 조정기가 필요합니다. 이 두 가지를 결합하면 네온 램프가 정상적인 글로우 방전 상태에서 작동하도록 유지하는 데 도움이 됩니다.

점화 모드에서 네온의 정상적인 저항은 낮기 때문에 공급 라인 중 하나에 "직렬 저항기"를 설치해야 합니다. 그래서 안정기 또는 간단한 저항기가 작동하는 곳입니다.

네온 램프의 항복 전압

이제 네온 램프의 항복 전압 또는 타격 전압은 일반적으로 60~100볼트입니다. 때로는 더 높을 수 있습니다. 그러나 램프를 지속적으로 작동시키는 데 필요한 전류는 약 0.1~10mA 정도로 더 작습니다.

"직렬 저항기"의 경우 네온을 연결하는 입력 전압 공급 장치(주전원 정전압 소스 또는 기타)에 따라 값을 결정할 수 있습니다.

다음은 좋은 예입니다.

램프를 220볼트 전원에 연결하는 경우 220k 저항 값이 좋은 선택이 될 것입니다.

상업용 네온 램프의 경우 일반적으로 저항이 내장되어 있습니다.

또한 네온 전구는 빛을 방출할 때 저항이 거의 또는 전혀 없지만 네온 단자에서 80볼트의 전압 강하를 경험합니다.

간단한 네온 전구 회로

이제 네온 전구로 만들 수 있는 다양한 회로를 살펴볼 차례입니다.

참고:이 네온 회로는 표시등, 장식 조명 또는 주변 조명과 같은 다양한 네온 램프 애플리케이션에 사용할 수 있습니다.

네온 램프용 점멸 회로

첫 번째 간단한 회로는 네온 램프를 램프 플래셔로 사용합니다. 또한 이것은 이완 발진기 회로에 완벽하게 작동합니다.

아래 다이어그램에서 확인하십시오.

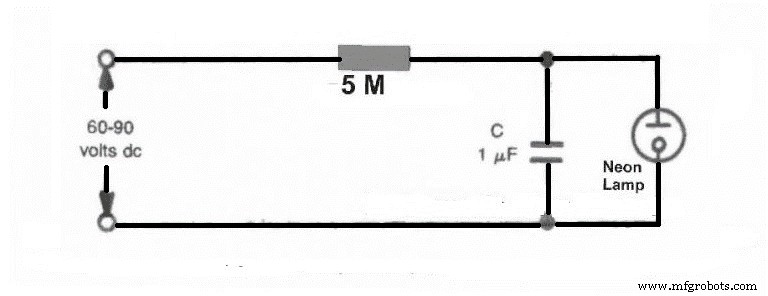

네온 플래셔 회로도

이 회로는 DC 공급 전압에 레벨로 연결된 커패시터와 저항을 보여줍니다. 또한 커패시터에 나란히 부착된 네온 램프를 볼 수 있습니다. 따라서 시각적 표시기로 기능하고 네온 램프는 회로가 얼마나 잘 작동하는지 보여줍니다.

언뜻보기에 네온 전구는 개방 회로와 유사합니다. 그러나 일단 점화 전압을 받으면 즉시 전류가 흐르도록 합니다. 따라서 램프가 빛나도록 합니다.

따라서 이 회로에 전원을 공급하면 커패시터는 RC 시간 상수에 의해 설정된 속도로 충전을 시작합니다. 따라서 네온 전구는 커패시터 단자의 전하와 동일한 공급을 받습니다.

또한 램프가 점화 모드로 전환되면 커패시터가 네온 전구의 가스를 통해 방전되기 시작합니다.

또한 커패시터는 방전을 완료하자마자 램프로 흐르는 전류를 멈춥니다. 그런 다음 램프의 점화 전압보다 높은 또 다른 전하를 수집합니다. 즉, RC 상수로 설정한 값에 따라 네온 램프가 깜박이거나 깜박이도록 설정할 수 있습니다.

네온 램프용 톤 제너레이터

전자 발진기처럼 작동하는 또 다른 간단한 네온 전구 회로가 있습니다.

아래 도표를 확인하십시오:

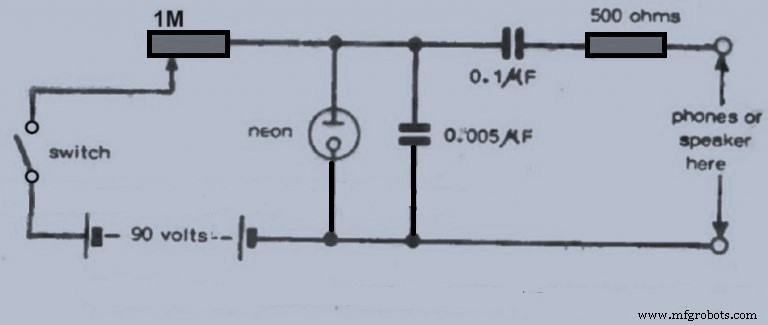

네온 램프 톤 제너레이터 회로

이제 이 회로는 발전기 회로의 신호가 될 가능성이 있습니다. 또한 작은 확성기나 헤드폰을 사용하여 출력을 들을 수 있으며, 이는 전위차계의 고르지 않은 톤을 조정할 때만 가능합니다.

하지만 더 많은 것이 있습니다.

무작위로 작동하도록 네온 점멸기를 설계할 수 있습니다(임의의 점멸용). 또는 더 나은 방법은 순차적으로 작업하는 것입니다.

또한 이 회로에 더 많은 스테이지가 필요한 경우 C3를 최종 스테이지에 연결하여 쉽게 추가할 수 있습니다.

불안정한 점멸등 네온사인

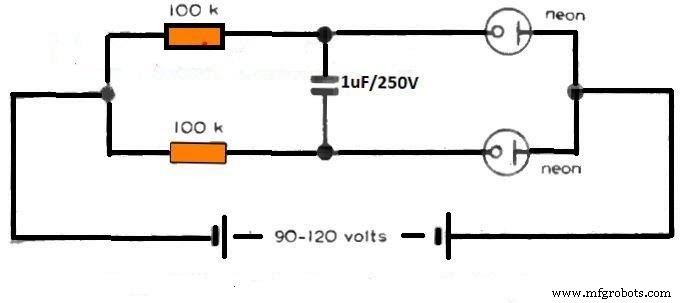

이 유형의 네온 램프에는 두 개의 네온 전구가 있는 불안정한 멀티바이브레이터 회로가 있습니다. 아래의 회로도를 살펴보십시오.

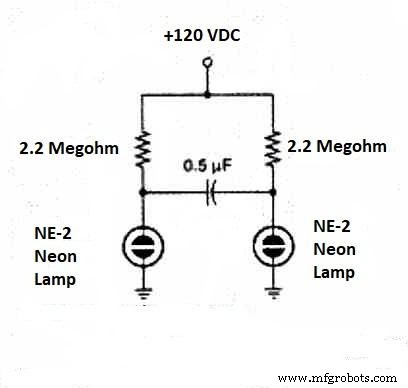

NE-2 유형 램프를 사용한 안정한 네온 램프 점멸 회로도

불안정한 네온 램프 점멸 회로도 2

이 회로에서 네온 전구가 켜짐/꺼짐 순서로 깜박이도록 설정할 수 있습니다. 또한 R1, R2 및 C1을 통해 깜박이는 작동 빈도를 선택할 수 있습니다. 단, 두 저항의 값이 같아야 합니다.

그러나 커패시터 또는 이완 발진기 회로의 안정 저항 값을 높이면 네온 램프의 깜박임 주파수가 감소합니다. 또한 이것은 양방향으로 작동합니다.

이 회로에 대한 또 다른 비밀 팁이 있습니다.

네온 램프의 수명을 보호하고 이 회로에서 최상의 결과를 얻으려면 정격이 100k 미만인 안정기 저항을 선택해서는 안 되며 커패시터 값을 1MFD 미만으로 유지해야 합니다.

네온 램프를 표시등으로 사용하는 이유

대부분의 최신 회로는 LED를 사용하지만 여전히 파일럿 조명이나 AC 주전원 표시등으로 작동하는 네온 램프를 찾을 수 있습니다.

• 네온 램프는 내구성이 있습니다.
• 최소한의 전류 소모
• 네온 램프는 충격과 진동에 강합니다.
• 마지막으로 이 램프는 과열되지 않습니다

네온 램프를 독특하게 만드는 것은 무엇입니까?

크립톤이나 아르곤과 같은 다른 가스를 약간 추가하여 네온 램프의 색상을 주황색에서 다른 색상으로 변경할 수 있습니다. 아르곤은 원하는 색상으로 변경할 수 있는 UV 조명을 켭니다. 어떻게? 형광등 코팅으로 램프 내부의 벽을 맞추면 색상과 같은 네온 사인을 볼 수 있습니다.

높은 전압과 낮은 전류로 작업하는 것 외에도 네온 램프를 시작하려면 연소 전압보다 약간 높은 전압이 필요합니다(약 10~20v 더 높을 수 있음). 따라서 주전원 공급이 작업에 충분히 높기 때문에 네온 램프는 특별한 시동 회로가 필요하지 않습니다.

하지만 그게 다가 아닙니다.

전류 제한 장치를 설치하지 않고는 네온 램프를 전압원에 직접 연결할 수 없습니다. 이 경우 안정기. 다행히도 간단한 저항을 전류 제한기로 사용할 수 있으므로 문제가 되지 않습니다. 그러나 주전원 전압에 직접 연결할 수 있는 대부분의 모델에는 내장형 안정기 저항이 있습니다.

요약

네온 램프는 오래되었지만 오늘날의 현대 사회에서 여전히 유용합니다. 다양한 전압, 온도 및 밝기를 사용하는 애플리케이션에서 유용하다는 것을 알 수 있습니다.

또한 네온 전구는 다양한 색상과 밝기 수준을 선택할 수 있으며 주변 조명 응용 분야에도 적합합니다.

네온 전구

가장 좋은 점은 작동 전압을 줄여 네온 램프의 수명을 연장할 수 있다는 것입니다. 따라서 최대 50,000시간을 사용할 수 있는 애플리케이션은 정격 전류 값이 더 높은 저항을 사용합니다. 따라서 램프 전류를 줄이고 램프 수명을 늘립니다. 글쎄, 그것은이 기사를 요약합니다. 질문이 있는 경우 언제든지 문의해 주시면 기꺼이 도와드리겠습니다.
