트랜지스터 교체 – 최선의 선택을 하는 방법

전자 시스템이나 전자 장치를 수리할 때 정확한 대체품을 찾기가 어렵습니다. 대부분의 경우 대체품을 사용해야 합니다. 그럼에도 불구하고 대체품이 적절한 대체품인지 확인해야 합니다. 트랜지스터를 교체하려는 경우에도 마찬가지입니다. 바이폴라 트랜지스터와 파워 트랜지스터에는 여러 유형이 있습니다. 따라서 교체하는 동안 이전에 가지고 있던 정확한 종류를 찾지 못할 수 있습니다.

그러나 전자의 기능과 동일한 효율적인 트랜지스터를 찾을 수 있습니다. 다양한 애플리케이션 유형에 적합한 대체 트랜지스터를 선택하는 방법을 알려드리겠습니다.

트랜지스터 교체의 기본 사항은 무엇입니까?

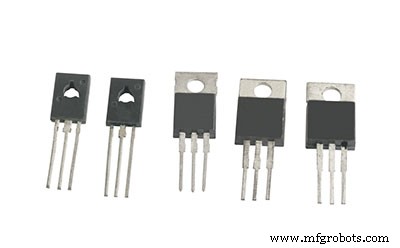

그림 1:여러 트랜지스터

JEDEC(Joint Electron Device Engineering Council)는 서로 다른 트랜지스터에 고유한 TO(트랜지스터 개요) 번호를 할당합니다. 그것들은 당신이 다루고 있는 트랜지스터의 유형을 식별하는 데 중요합니다.

그러나 교체 중에는 그다지 중요하지 않습니다. 일반적으로 많은 범용 트랜지스터가 대체품으로 효과적으로 작동합니다. 따라서 주요 사양을 충족하는 한 교체하는 동안 모든 트랜지스터를 사용할 수 있습니다.

그러나 대체 트랜지스터가 전자의 사양과 일치하는지 확인해야 합니다. 따라서 가장 중요한 것은 사양을 올바르게 맞추는 것입니다. 다음 섹션에서는 이러한 매개변수에 대해 자세히 살펴보겠습니다.

고려할 기본 트랜지스터 매개변수

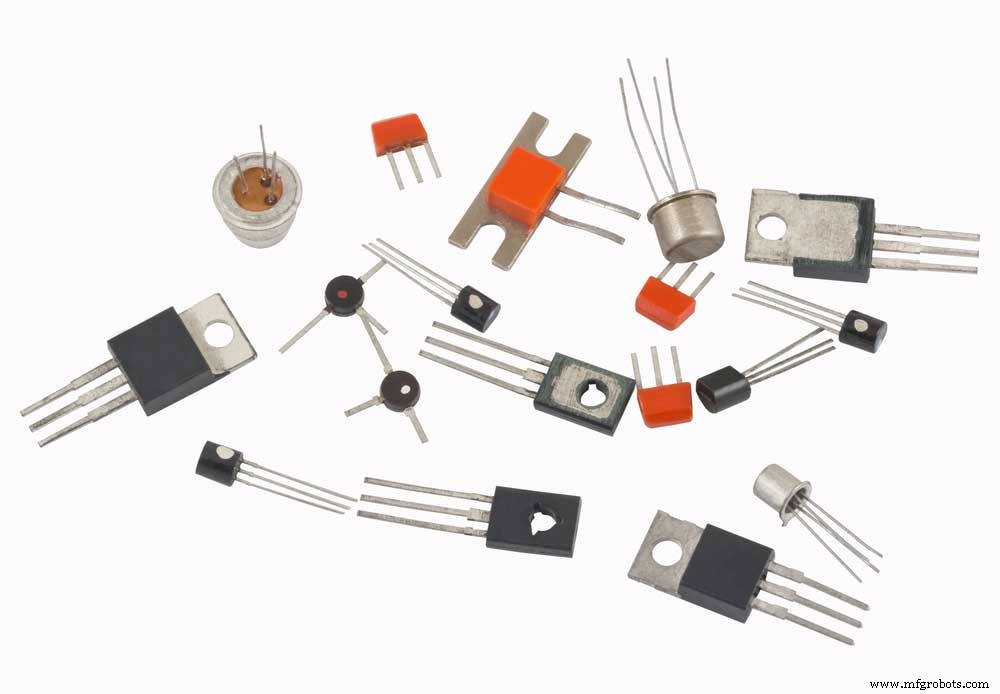

그림 2:다양한 트랜지스터

반도체 재료 사용

당신이 접하게 될 일반적인 유형의 트랜지스터는 실리콘 또는 게르마늄으로 만들어집니다. 다른 유형도 종종 찾을 수 있지만 이는 전문 응용 프로그램에서만 일반적입니다.

바이폴라 트랜지스터를 사용하든 전계 효과 트랜지스터를 사용하든 반도체를 식별해야 합니다. 목적은 사용 중인 베이스 이미터 순방향 바이어스 전압 강하를 확인하는 것입니다.

실리콘 트랜지스터를 사용하는 경우 전압 강하는 약 0.6볼트입니다. 반면에 게르마늄 트랜지스터의 컬렉터 전압은 0.2~0.3 사이입니다. 대부분의 경우 회로 안정성은 전압 강하에 따라 달라집니다. 따라서 반도체 재료를 잘못 사용할 여유가 없습니다.

극성

그림 3:배터리 단자를 들고 있는 기술자

또한 특히 접합 트랜지스터를 사용할 때 극성을 올바르게 지정해야 합니다. 그들은 접합부의 다양한 기능을 이용합니다. N형 접합의 경우 과량의 전자를, P형의 경우 과량의 정공을 찾습니다.

NPN 및 PNP 트랜지스터가 있습니다. 첫 번째는 두 개의 N 영역 사이에 P 영역이 끼워져 있습니다. 반대로, 다른 하나는 두 개의 P 영역 사이에 N 영역이 고정되어 있습니다.

또한 주목할만한 것은 트랜지스터 중 하나에서 중앙 부분이베이스 (B)라는 것입니다. 다른 중요한 부분은 이미 터(E)와 수집기(C)입니다. 컬렉터와 베이스 사이에 작은 전류를 적용하면 이미 터의 출력 전류에 영향을 줍니다.

따라서 올바른 컬렉터 전류의 경우 극성을 올바르게 얻어야 합니다. 이 경우 극성은 트랜지스터가 NPN인지 PNP인지입니다. 아래 회로도에서 알 수 있듯이 전류는 각 유형에서 특정 순서로 이동합니다. 따라서 잘못된 트랜지스터를 연결하면 극성이 반전됩니다. 결과적으로 트랜지스터가 작동하지 않습니다.

그림 4:NPN 및 PNP 그림.

일반 신청

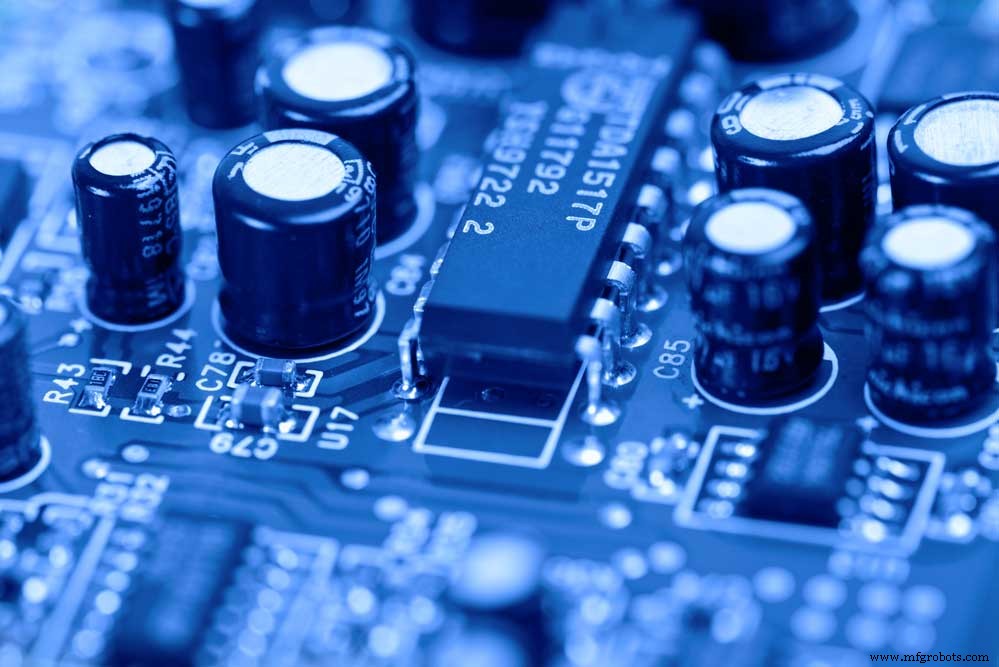

그림 5:회로 기판

이상적인 대체 트랜지스터는 일반 애플리케이션에 적합해야 합니다. 저잡음, RF 증폭 및 기타 일반 응용 분야 간의 스위칭에 적용 가능해야 합니다. 따라서 호환성을 위해 일반 응용 프로그램에서 사용하도록 설계된 것을 선택하십시오.

패키지 및 핀아웃

그림 6:회로를 수리하는 기술자

모든 트랜지스터에는 특정 패키지가 있습니다. 전자와 최대한 일치하는 패키지를 찾는 것이 중요합니다. 적절한 패키지를 일치시키는 것은 다른 중요한 매개변수를 충족시키는 데도 필수적입니다.

전압 고장

그림 7:전력선

트랜지스터에는 최대 전압 제한 또는 항복 전압(BV)이 있습니다. 제한을 초과하면 장치가 파괴됩니다. 따라서 트랜지스터를 선택할 때 원래보다 높은 것을 선택할 수 있습니다.

현재 이득

일반적으로 트랜지스터의 전류 이득은 매우 다양합니다. 트랜지스터를 선택할 때 전류 이득을 교체하려는 모델과 유사하게 하십시오. 게인이 높으면 문제가 없으며 트랜지스터가 효과적으로 작동합니다. 낮은 게인은 괜찮지만 트랜지스터가 고장날 수 있습니다.

주파수 제한

그림 8:파형 표현

트랜지스터의 기능을 용이하게 하려면 트랜지스터의 주파수 제한을 충족하는 것이 필수적입니다. 올바른 주파수 제한으로 문제의 회로가 효과적으로 작동합니다.

전력 소모

트랜지스터가 작동할 때 약간의 열을 발산합니다. 최대 전력은 장치가 타지 않고 방출하는 최대 열량입니다. 트랜지스터의 방열을 향상시키기 위해 회로에 방열판과 팬을 설치할 수 있습니다.

그러나 최적의 기능을 위해 원래와 유사한 최대 정격 전력을 가진 트랜지스터 클래스를 선택하십시오.

교체를 위한 최상의 솔루션은 무엇입니까

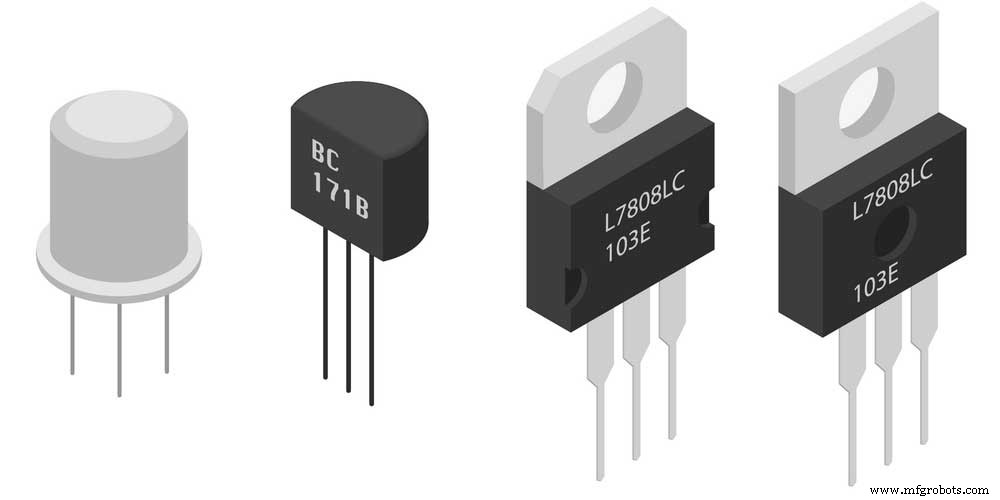

그림 9:아이소메트릭 전자 부품 트랜지스터

따라야 할 단계:

• 동일한 극성의 트랜지스터를 선택하십시오.
• 동일한 재료의 대체 트랜지스터 선택
• 동일한 기능 유형의 트랜지스터 선택
• 동일한 패키지로 대체품을 선택하십시오.

그림 10:여러 전자 부품

원본과 유사한 핀아웃 및 패키지로 교체하는 것은 어려울 수 있습니다. 그러나 가능한 한 유사한 것을 얻으려고 노력하십시오.

대형 트랜지스터의 경우 방열판과 같은 다른 구성 요소가 있습니다. 결과적으로 회로의 기능에 영향을 미칩니다. 따라서 가장 유사한 패키지를 선택하는 것이 필수적입니다.

• 동일한 항복 전압을 가진 대체 트랜지스터 선택
• 전류가 흐르는지 확인하십시오.
• 유사한 Hfe를 가진 트랜지스터 선택

Hfe는 트랜지스터의 전류 이득을 나타냅니다. 대체품을 선택할 때는 Hfe가 동일한 것을 선택하십시오. 종종 대부분의 트랜지스터에서 전류 이득은 가변적입니다. 같은 종류의 트랜지스터에서도 발생합니다. 따라서 반드시 값이 정해진 것을 선택할 필요는 없습니다. 그러나 범위 내에 있는지 확인해야 합니다.

유사한 Hfe를 가진 트랜지스터 선택

Hfe는 트랜지스터의 전류 이득을 나타냅니다. 대체품을 선택할 때는 Hfe가 동일한 것을 선택하십시오. 대부분의 트랜지스터에서 최근 증가는 가변적이며 동일한 종류의 트랜지스터에서도 발생할 것입니다. 따라서 반드시 값이 정해진 것을 선택할 필요는 없습니다. 그러나 범위 내에 있는지 확인해야 합니다.

• 동등한 Ft로 대체 트랜지스터 선택

그림 11:복잡한 전자 회로

주파수를 올바르게 맞추는 것도 트랜지스터 교체를 선택하는 데 있어 필수적인 단계입니다. 새 것은 원본보다 가깝거나 더 높은 주파수 제한이어야 합니다. 그러나 가능한 진동 위험을 피하기 위해 주파수가 매우 높은 것은 피하십시오.

• 소비 전력이 유사한 트랜지스터를 선택하십시오.

트랜지스터는 작동 중에 열을 발산합니다. 따라서 적절한 전력 손실을 가진 대체 트랜지스터를 선택하여 소손되지 않도록 해야 합니다. 원본과 비슷하거나 약간 더 높을 수 있습니다.

• 특수 기능이 있는지 확인하세요.

특정 용도로 트랜지스터를 사용하려면 특수 기능을 확인해야 합니다. 그렇지 않으면 간단한 트랜지스터가 선택 기능 트랜지스터를 대체하지 않습니다.

결론

트랜지스터를 교체하는 것은 간단하지만 몇 가지 세부 사항을 올바르게 파악해야 합니다. 우리는 이 프로세스의 모든 중요한 명령을 제시했습니다. 각각을 따르십시오. 그러면 회로가 원래 기능으로 복원됩니다.
