RJ45 커넥터 종류 완벽 가이드: 차이점, 배선, 용도, 선택 기준

RJ45 커넥터란?

RJ45(Registered Jack 45)은 이더넷 케이블 종단에 장착되는 8위치 8접점(8P8C) 모듈러 커넥터의 통칭입니다. 1976년 FCC가 통신 인터페이스를 표준화하며 'RJ' 번호를 부여했고, 현재는 사실상 UTP/STP 트위스트 페어 케이블의 표준 종단 커넥터로 자리 잡았습니다. 물리적 형상, 배선 순서, 신호 특성까지 RJ 표준이 정의합니다.

배선 색상 코드: T568A vs T568B

가장 중요한 차이는 녹색/주황 쌍선의 위치 교환입니다. 양끝을 같은 표준으로 해야 직통(Straight-through) 케이블, 양끝을 다르게 하면 크로스오버(Crossover) 케이블이 됩니다. 현재는 T568B가 사실상 표준으로 널리 쓰입니다.

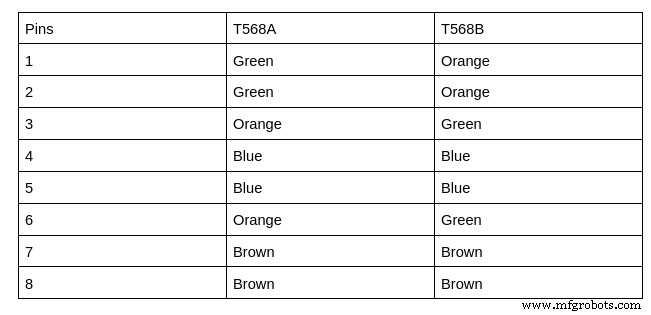

핀 번호	T568A 색상	T568B 색상	신호 (10/100BASE-T)	신호 (1000BASE-T)
1	White/Green	White/Orange	TX+	BI_DA+
2	Green	Orange	TX-	BI_DA-
3	White/Orange	White/Green	RX+	BI_DB+
4	Blue	Blue	미사용/PoE	BI_DC+
5	White/Blue	White/Blue	미사용/PoE	BI_DC-
6	Orange	Green	RX-	BI_DB-
7	White/Brown	White/Brown	미사용/PoE	BI_DD+
8	Brown	Brown	미사용/PoE	BI_DD-

RJ45 주요 특징 및 성능

• 비용 효율적, 대량 생산 표준화
• EMI 차폐 옵션 (실드 타입)
• 납땜 없는 압착(Crimping) 체결
• 빠른 삽입/제거, 래치 잠금 구조
• 케이블 길이/카테고리별 커스터마이징 용이
• 전방향 장착 가능 (상하좌우 회전)
• 하드웨어 보호, 개별 차폐, 과전류 보호 옵션
• 다양한 마운팅 옵션 (패널, PCB, 인라인, 덕트)

RJ45 커넥터 주요 종류

1. 표준 (Standard, UTP) - 8P8C 비차폐

가장 일반적. 실내 배선, 패치 코드, 허브/공유기/PC 포트에 사용.

2. 차폐형 (Shielded, RJ48) - 메탈 스트레인 릴리프 + 360° 차폐 접점

외부 금속 쉘로 케이블 실드와 360° 접촉 → EMI/ESD 내성 강화. 산업용, 실외, 고노이즈 환경 필수.

3. 러기다이즈드 (Ruggedized / Hi-Rel) - 고신뢰성

외부 충격, 진동, 먼지, 수분, 극한 온도 견디도록 금속 하우징, 실링, 잠금 구조 강화. 군용, 항공, 철도, 중장비용.

4. 10핀 RJ45 (10P10C)

시리얼 라인(T1/E1, ISDN PRI 등)용. 표준 이더넷엔 미사용.

5. 미니어처 (Miniaturized) - 소형/견고

표준 대비 ~70% 크기. 고밀도 패널, 소형 기기, 임베디드 보드 설계 공간 절약용.

6. 암/수 구분 (Gender)

• 암 (Female, Jack, Socket): 패널/월 마운트, PCB 장착. 플러그 수용.
• 수 (Male, Plug): 케이블 단단. 투명/회색/검정/흰색 플라스틱 하우징, 옵션 금속 쉴드.

RJ45 커넥터 압착(크림핑) 방법

준비물: 이더넷 케이블(Cat5e/6/6A/7), RJ45 플러그(카테고리 매칭), 래칫 크림핑 툴, 케이블 테스터

1. 케이블 피복 벗김 (~20mm), 쉴드/드레인 와이어 처리
2. 8가닥 선을 T568B(권장) 순서대로 정렬·펼침
3. 선 길이 맞춰 컷 (플러그 삽입 깊이 맞춤, 약 12~13mm)
4. 플러그에 삽입 → 각 도체가 홈 끝까지 닿았는지 육안 확인
5. 크림핑 툴로 강하게 압착 (래치 걸림 확인)
6. 케이블 테스터로 1~8번 핀 연속성/배선 순서 검증

PCB 설계 시 보드 레벨 고려사항

• 신호 무결성(SI): 차동 임피던스 100Ω 매칭, 비아 최소화, 길이 매칭
• 내장 마그네틱스(Magnetics): 트랜스포머+커먼모드 초크 통합 RJ45 잭(마그잭) 사용 시 EMI/서지 보호 향상, 부품 수/면적 절감
• 배치: 커넥터 에지 배치, 마그네틱스 근처 그라운드 플레인 분할(차시/보비 그라운드 분리)
• PoE 지원: 센터 탭 연결, 아이솔레이션 전압 확인

주요 응용 분야

• 이더넷 네트워크: Cat5/5e/6/6A/7 케이블 종단
• IoT 게이트웨이, VoIP 전화, IP 카메라
• 산업 자동화: PLC, HMI, 이더캣(EtherCAT), PROFINET
• 품질 관리 시스템, 테스트 장비
• 데이터센터 패치 패널, 서버 랙

마무리

RJ45는 단순한 플러그를 넘어 유선 네트워크 인프라의 '보편적 인터페이스'입니다. T568B 표준 배선, 차폐/비차폐 선택, 카테고리 매칭, 크림핑 품질 관리만 잘 지켜도 99%의 연결 문제는 예방됩니다. 특수 환경(산업, 실외, 고밀도)엔 러기다이즈드/미니어처/마그잭 등 파생형을 검토하세요. 추가 문의는 언제든 환영합니다!
