복잡한 부품을 위한 고급 CNC 지그 제작 전문 가이드

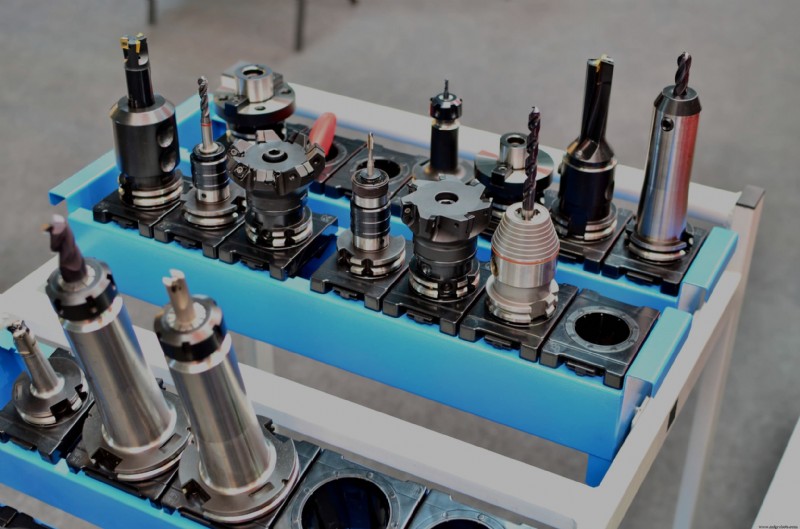

지그는 CNC 가공 중에 부품을 제자리에 고정하는 작업 고정 장치 또는 도구입니다. 부품이 단순하면 작업 고정도 단순하며, 때로는 기계공의 손으로 부품을 잡을 수도 있습니다. 하지만 부품이 매우 크거나 여러 면에 세부 특징이 있으면 더 창의적인 작업 고정 솔루션이 필요합니다.

범용 소프트 조와 진공 테이블이 그러한 솔루션 중 두 가지지만, 특히 섬세하거나 복잡한 부품의 경우 맞춤형 지그가 필요할 수 있습니다. 물론 맞춤형 지그를 CNC 가공한다는 것은 다른 부품을 잡기 위해 부품을 하나 더 가공하는 것을 의미하므로, 일반적으로 대량 생산 런이 아닌 한 권장되지 않습니다. 맞춤형 지그 제작에는 상당한 선행 시간과 자본 투자가 필요하지만, 수십에서 수백 번 사용한다면 높은 ROI를 창출할 가능성이 큽니다.

그러나 복잡한 형상의 부품을 가공할 때와 마찬가지로, 복잡한 지그 제조 공정을 간소화하고 단순화할 수 있는 주요 고려 사항과 모범 사례가 있습니다.

복잡한 지그 가공의 과제

복잡한 형태의 부품은 그에 못지않게 복잡한 형태의 지그를 요구하는 경우가 많습니다. 하지만 복잡한 지그는 그것이 잡아주려는 부품만큼 제조하기 어려울 수 있습니다. 복잡한 로케이팅 특징이 있는 지그의 경우, 기계공이 지그에 접근하고 고정할 수 있는 방법이 제한될 수 있습니다. 이상적으로는 이 문제를 지그 설계 단계에서 가공 공정을 염두에 두고 완화해야 합니다.

다음 주요 고려 사항이 CNC 가공 지그의 설계와 제조 공정을 이끌어야 합니다:

• 각 부품의 설계는 제조에 최적화되어야 하며, 가공 공정을 최대한 간소화하는 것이 목표입니다.
• 개별 부품은 조립 공정을 빠르게 하기 위해 가능한 한 단순하게 설계해야 합니다. 설계자는 가장 단순하고 저렴한 부품에 대해 단일 셋업을 목표로 해야 합니다.
• 기성품 부품을 가능한 한 많이 사용해야 합니다. 많은 회사가 저렴한 지그 구성 요소를 제조하며, 손잡이처럼 쉽게 저렴하게 구할 수 있는 단순한 구성 요소를 직접 가공하는 것은 바람직하지 않습니다.
• 일찍 그리고 자주 프로토타입을 제작하세요. 빈번한 테스트는 잠재적인 문제를 조기에 식별해 너무 늦기 전에 해결하는 데 도움이 됩니다.

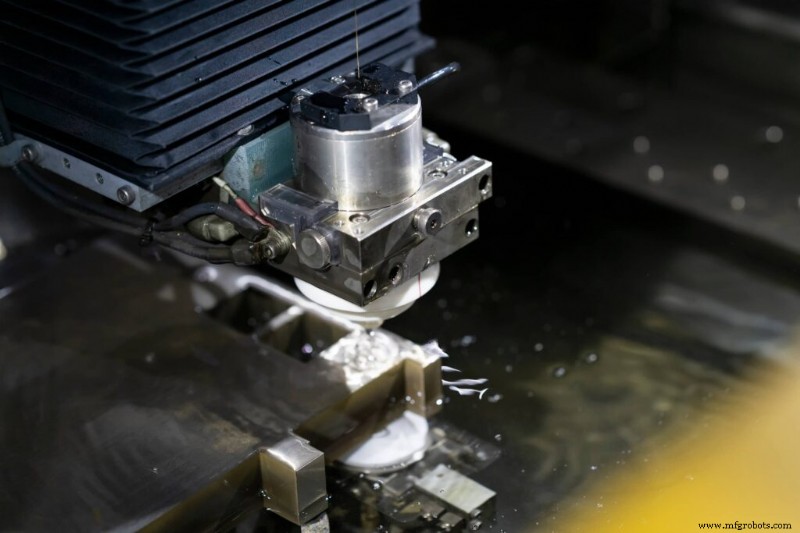

CNC 가공으로 복잡한 지그를 제작하는 이점

복잡한 지그를 CNC 가공으로 제작하는 것은 비용이 많이 들고 시간이 오래 걸릴 수 있지만, 이 제조 방식에는 확실한 이점이 있습니다. 가장 주목할 만한 이점은 특히 타이트한 공차의 부품을 가공할 수 있다는 점입니다. CNC 가공은 매우 정밀하고 반복 가능하므로 지그 간 변동이 없도록 보장합니다.

CNC 가공의 또 다른 이점은 보편성입니다. 오늘날 가장 대중적이고 널리 사용되는 제조 방식 중 하나로서 미국과 전 세계에 수많은 기계 가공소가 있어, 제품 팀이 주어진 지그 개발을 지원할 숙련된 기계공을 찾기 어렵지 않습니다.

마지막으로 CNC 가공의 유연성도 주목할 만합니다. 다른 제조 방식과 달리 CNC 가공은 금속, 플라스틱부터 목재, 폼까지 거의 무한한 범위의 소재로 수행할 수 있습니다. 사출 성형이나 3D 프린팅 같은 다른 인기 있는 제조 방식은 플라스틱 부품 제조에만 적합합니다.

최적의 제조 방식 선택하기

CNC 가공의 많은 이점에도 불구하고, 주어진 지그에 항상 최선의 선택은 아닙니다. 하지만 언제 최선이고 언제 아닌지 판단하기는 어려울 수 있습니다. 일반적으로 지그가 여러 개의 비교적 작은 개별 부품으로 구성되어 있다면 적층 제조가 CNC 가공보다 나은 선택일 수 있습니다.

그러나 이는 절대적인 규칙이 아니며, 적층 제조가 제품 팀의 복잡한 지그 제작에 시간과 비용을 절약해 줄 개별 사례를 식별하는 것은 까다로울 수 있습니다. 그래서 Fast Radius 같은 경험 많은 설계 및 제조 컨설팅 업체와 협력하는 것이 도움이 됩니다.

Fast Radius의 전문 설계자, 엔지니어, 제조업체 팀은 다양한 제조 방식, 설계 원칙, 소재 선택, 급속 프로토타이핑, 생산, 풀필먼트에 대한 깊은 기술 지식을 갖추고 있습니다. 우리는 단일 공정에 특화된 것이 아니라 제품 개발 라이프사이클 전체를 마스터했습니다. 어떤 제품 팀이든 원하는 결과를 경쟁력 있는 가격과 빠른 일정으로 달성할 수 있도록 최적의 소재와 방식을 식별하고 활용할 준비가 되어 있습니다. 지금 문의해 시작하세요.
