DIY LUMAZOID Arduino 뮤직 비주얼라이저

이 프로젝트 정보

이번에는 음악과 동기화되는 멋진 조명 쇼를 표시할 수 있는 실시간 음악 시각화 도구를 만드는 방법을 보여 드리겠습니다. 원래 프로젝트는 오픈 소스이며 "누트로픽 디자인"의 작업입니다. 웹사이트 "https://nootropicdesign.com/lumazoid/"에서 전원 공급 장치가 있거나 없는 Lumazoid 실시간 뮤직 비주얼라이저 보드를 주문할 수 있습니다. 이번 영상에서는 아두이노 우노나 아두이노 나노 마이크로컨트롤러를 이용하여 직접 기기를 만드는 방법을 설명하겠습니다.

이 장치는 NeoPixel 및 기타와 같은 모든 WS2812 / WS2812B LED 스트립과 함께 작동하며 60, 120 또는 180 LED 스트립 길이를 지원합니다. 8개의 다른 패턴 + 패턴 사이를 부드럽게 전환하는 임의 모드와 매개변수 제어가 있는 3개의 다른 색상 모드가 있습니다. 또한 감도, LED 밝기를 변경할 수 있습니다. 다음 기능은 조정 가능한 주파수 응답으로 모든 주파수 대역을 시각화하거나 베이스와 비트만 시각화하도록 선택할 수 있습니다. 이것은 약간의 하드웨어와 좋은 오픈 소스 코드로 어떻게 훌륭한 장치가 될 수 있는지를 보여주는 좋은 예입니다. 5V / 2A 이상으로 전원을 공급할 수 있습니다.

utsource.net

앞서 언급했듯이 이 장치는 매우 간단하며 몇 가지 전자 부품만 포함합니다.

-Ws2812 LED 스트립(60, 120 또는 180 LED 포함)(이 경우 60 LED 스트립 사용)

-Arduino 나노 마이크로컨트롤러

- 2개의 전위차계

- 두 개의 버튼

-그리고 하나의 표준 led 다이오드

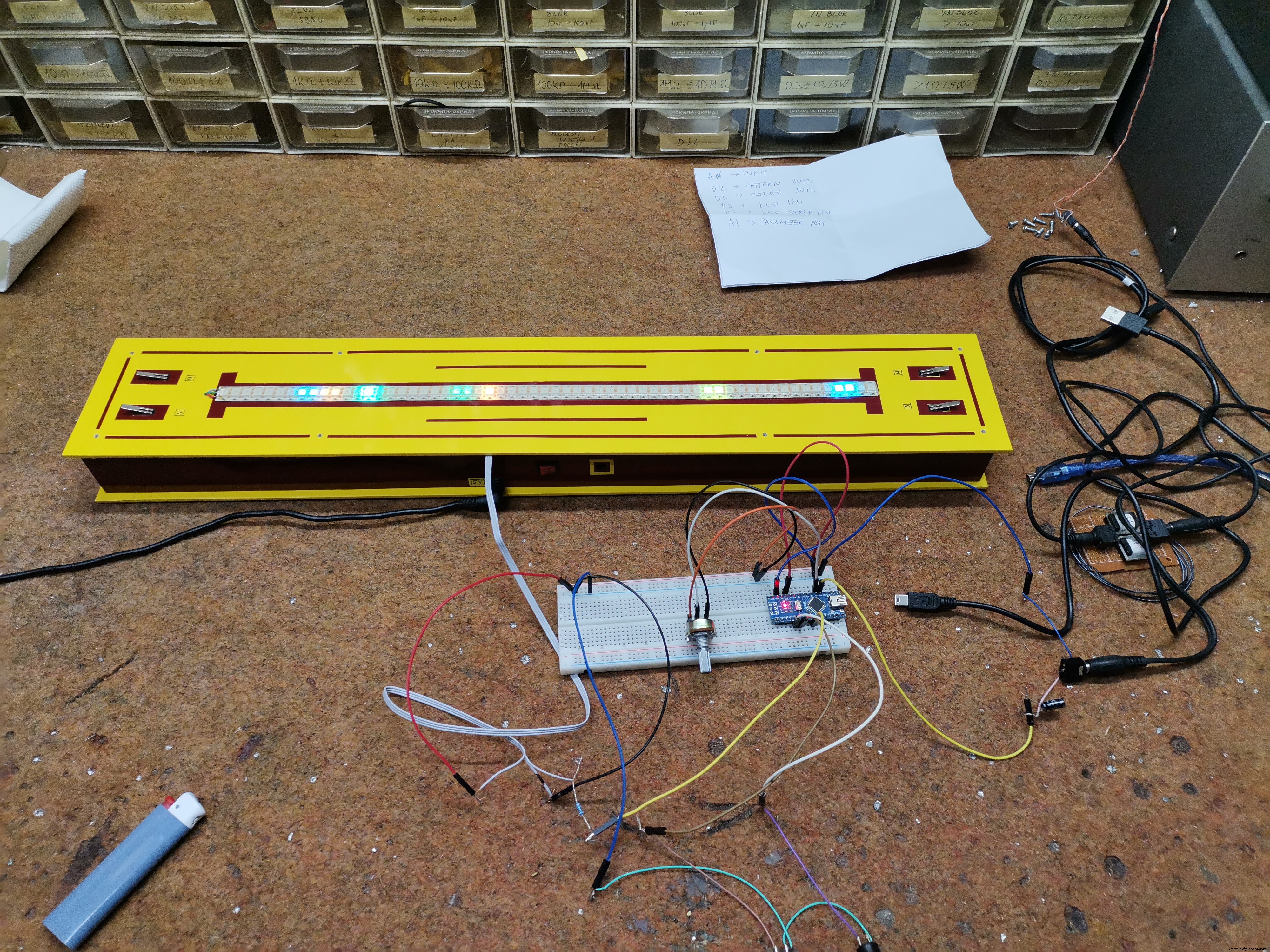

동일한 하우징에 있던 이전 프로젝트의 여러 구성요소가 남아 있습니다. 밝기를 설정하려면 전원을 연결할 때 색상 버튼을 누르고 있어야 합니다. 무지개의 LED가 처음 8개의 LED에 표시됩니다. 매개변수 노브를 사용하여 밝기를 변경합니다. 완료되면 색상 버튼을 다시 누르면 구성이 메모리에 저장됩니다. LED 스트립 길이를 설정하려면 전원을 연결할 때 패턴 버튼을 길게 누릅니다. 1개, 2개 또는 3개의 빨간색 LED가 표시됩니다. 매개변수 노브를 사용하여 빨간색 LED 수에 따라 LED 스트립 구성을 선택합니다.

완료되면 패턴 버튼을 다시 누르면 구성이 메모리에 저장됩니다.

주파수 응답을 설정하려면 색상 및 패턴 버튼을 모두 길게 누릅니다. 매개변수 노브를 사용하여 Lumazoid가 시각화할 8개의 주파수 대역 중 몇 개를 선택합니다. 음악의 저음과 비트만 시각화하려면 주파수 응답을 하위 2~3개 대역으로만 설정합니다. 음악의 모든 주파수(보컬 및 고음 악기 등)를 시각화하려면 모든 주파수 대역을 선택하십시오.

음악의 오디오 피크를 표시하기 위한 8가지 패턴이 있습니다. 패턴 버튼을 눌러 순환합니다. 흰색 LED는 선택된 패턴을 나타냅니다. 9번째 패턴은 빨간색 LED로 표시되는 "랜덤" 모드입니다. 이 모드는 임의의 시간 간격으로 패턴을 무작위로 변경합니다. 또한 3가지 색상 모드가 있습니다. 색상 버튼을 눌러 순환합니다. 선택한 모드는 스트립 시작 부분에 파란색 LED로 표시됩니다. 이제 오디오 신호를 입력으로 가져와 LUMAZIOD라는 이 장치가 생성하는 아름다운 조명 효과를 즐기기만 하면 됩니다.

전에 말했듯이 나는 이전 프로젝트 중 하나에서 상자에 장치를 설치했지만 물론 작은 상자에 제어 전자 장치를 넣은 다음 LED 스트립을 케이블로 연결하는 것과 같은 다른보다 실용적인 솔루션이 있습니다. 적절한 장소입니다.
