비접촉 체온 측정 게이트: 아두이노 MKR1000으로 구현하는 자동 발열 검사 시스템

부품 및 준비물

필요 도구

• 글루건
• 납땜 인두

사용 소프트웨어

• 아두이노 IDE
• Microsoft Visual Studio Code (아두이노 확장)

프로젝트 개요

이 시스템은 게이트를 통과하는 사람의 체온을 비접촉으로 측정하여, 37.2°C(99°F) 이상이면 자동으로 게이트를 닫아 출입을 차단하고 경고음을 울립니다. 코로나19 등 감염병 예방을 위한 초기 증상(발열) 선별에 활용할 수 있습니다.

주요 특징

• 평상시 게이트는 열려 있음
• 고온 감지 시 서보 모터로 게이트 차단
• 경고 부저로 알림
• 열화상 카메라 대비 저비용 구현 가능
• 버스 정류장, 병원, 식당, 공항, 마트 등 다중이용시설에 적용 가능

구성 부품 상세

• 적외선 온도 센서 (MLX90614)
• 서보 모터 (게이트 개폐용)
• 마이크로컨트롤러 (아두이노 MKR1000)
• PVC 시트/보드 (게이트 프레임)
• 점퍼 와이어, 커터 칼, 접착제

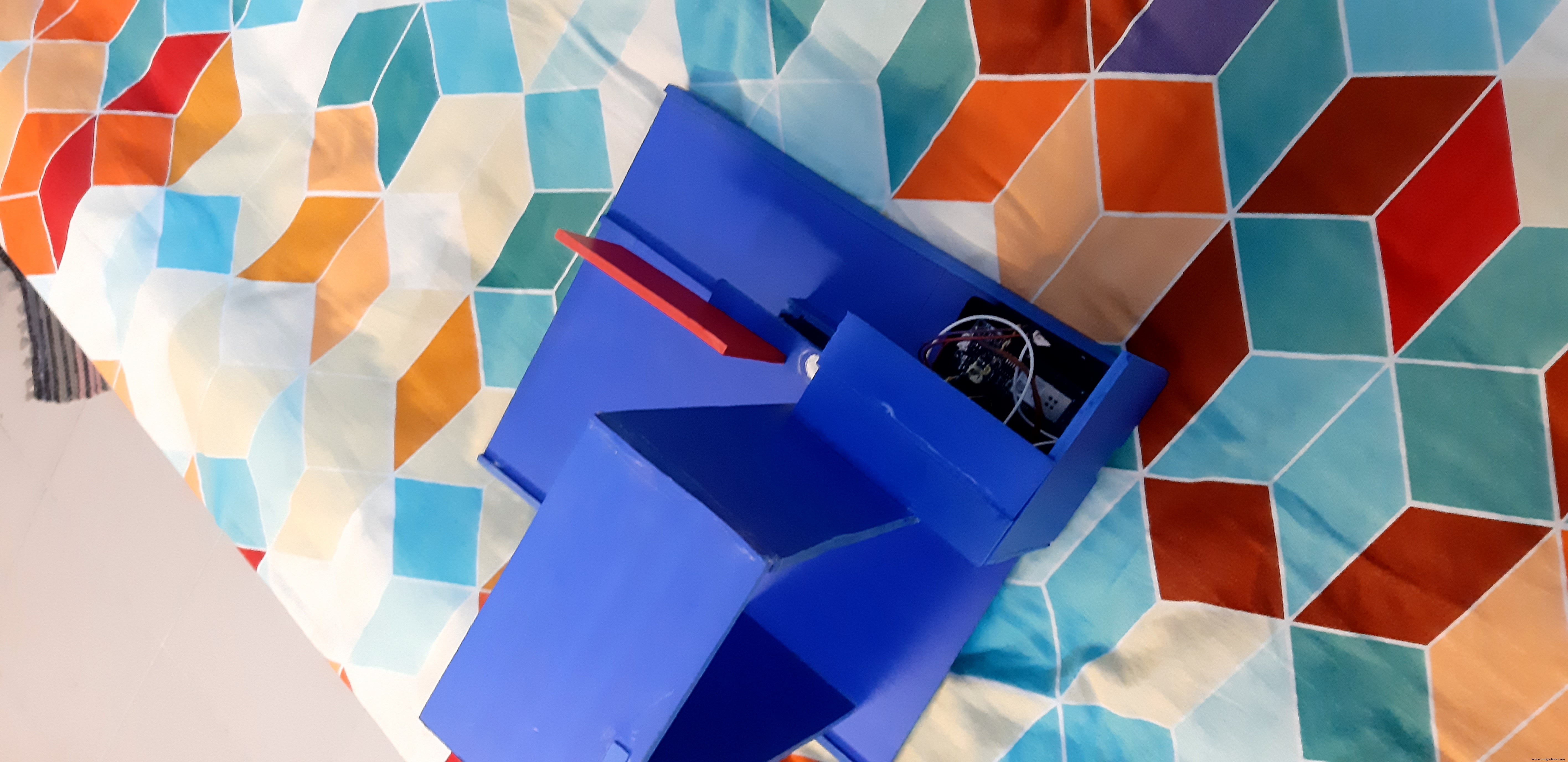

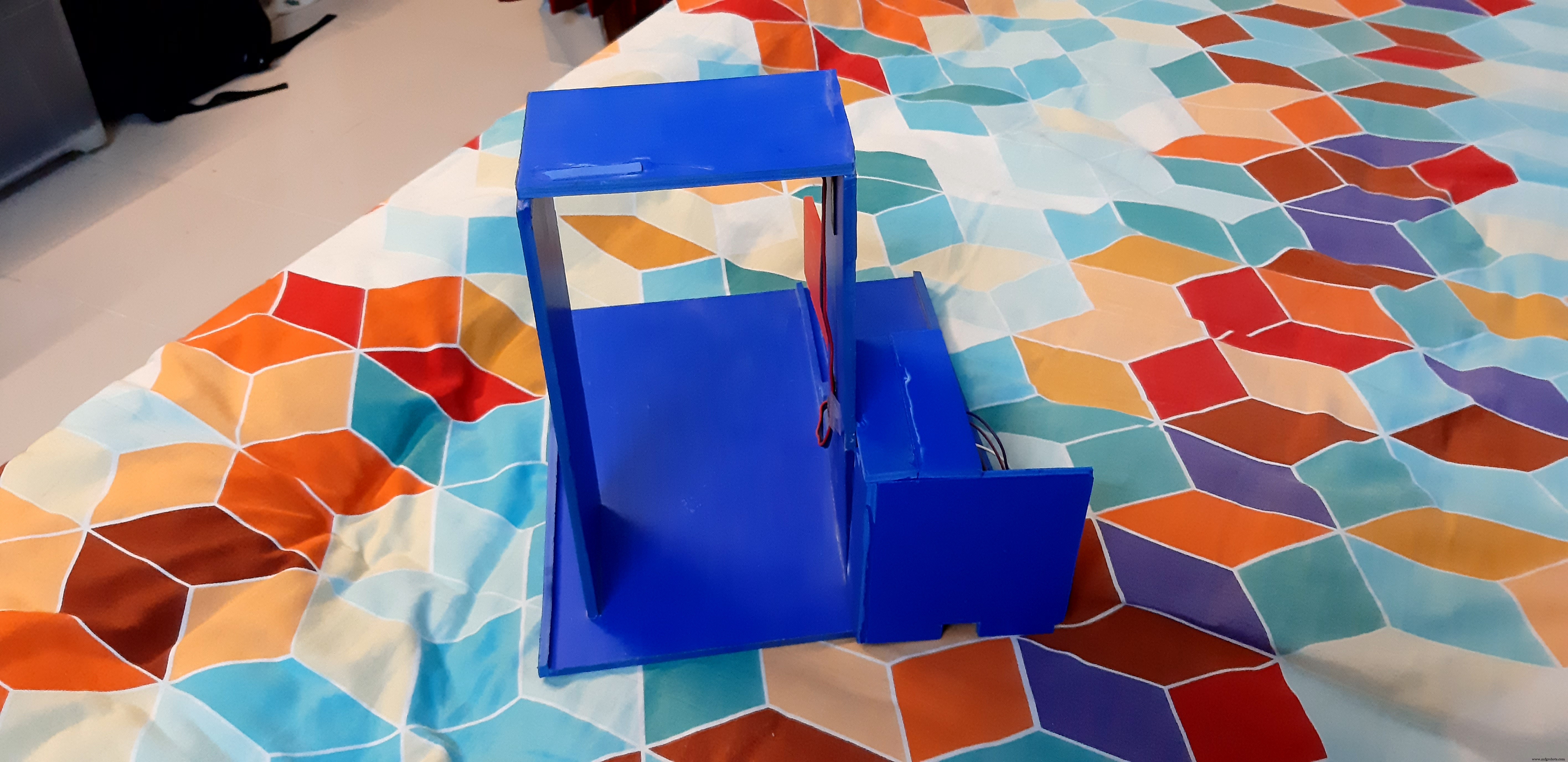

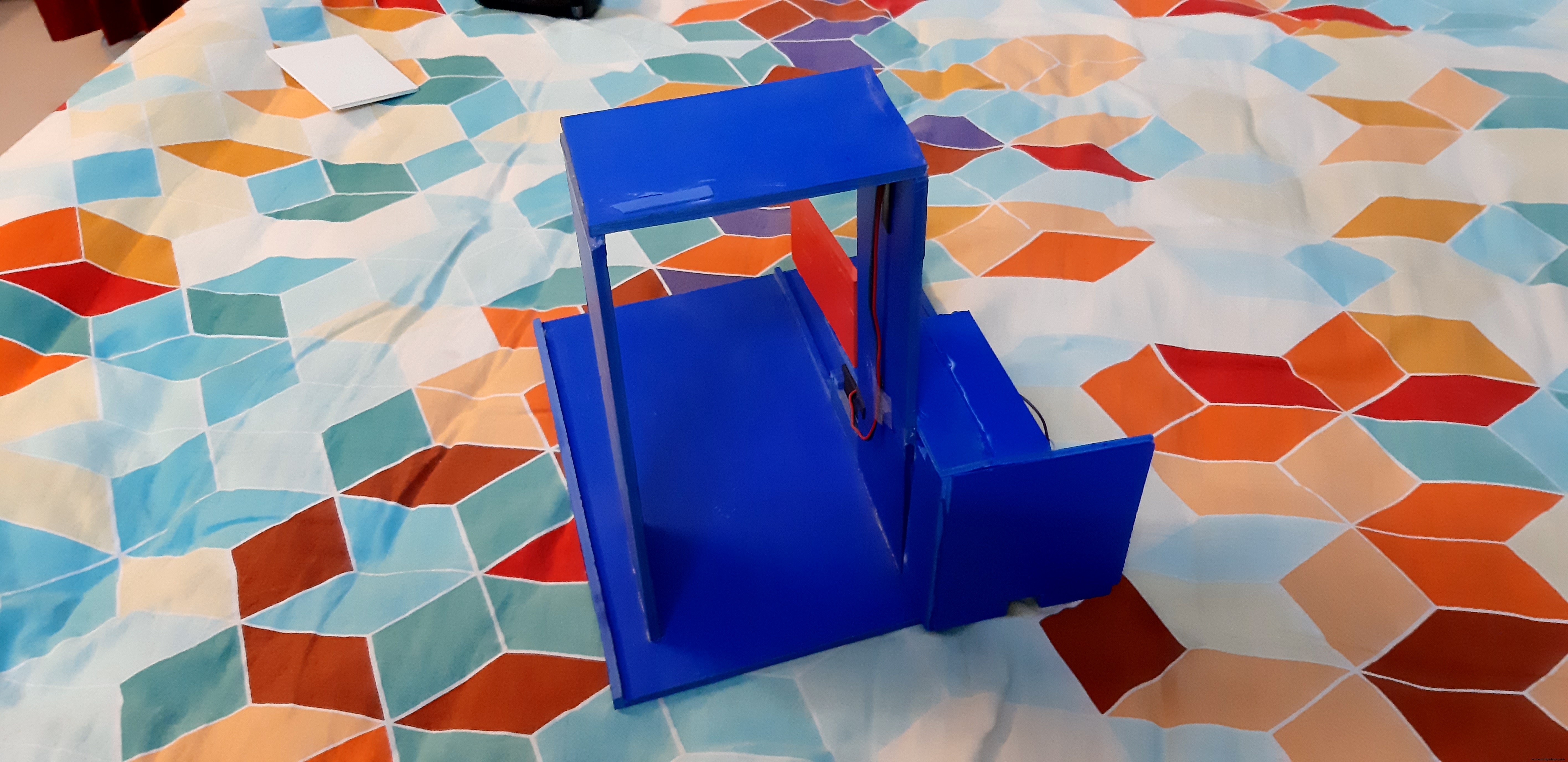

프로토타입은 PVC 시트로 제작했으며, 게이트 상단 중앙에 온도 센서를 설치했습니다. 마이크로컨트롤러와 부저는 게이트 옆에 배치하고, 서보 모터로 게이트의 개폐를 제어합니다.

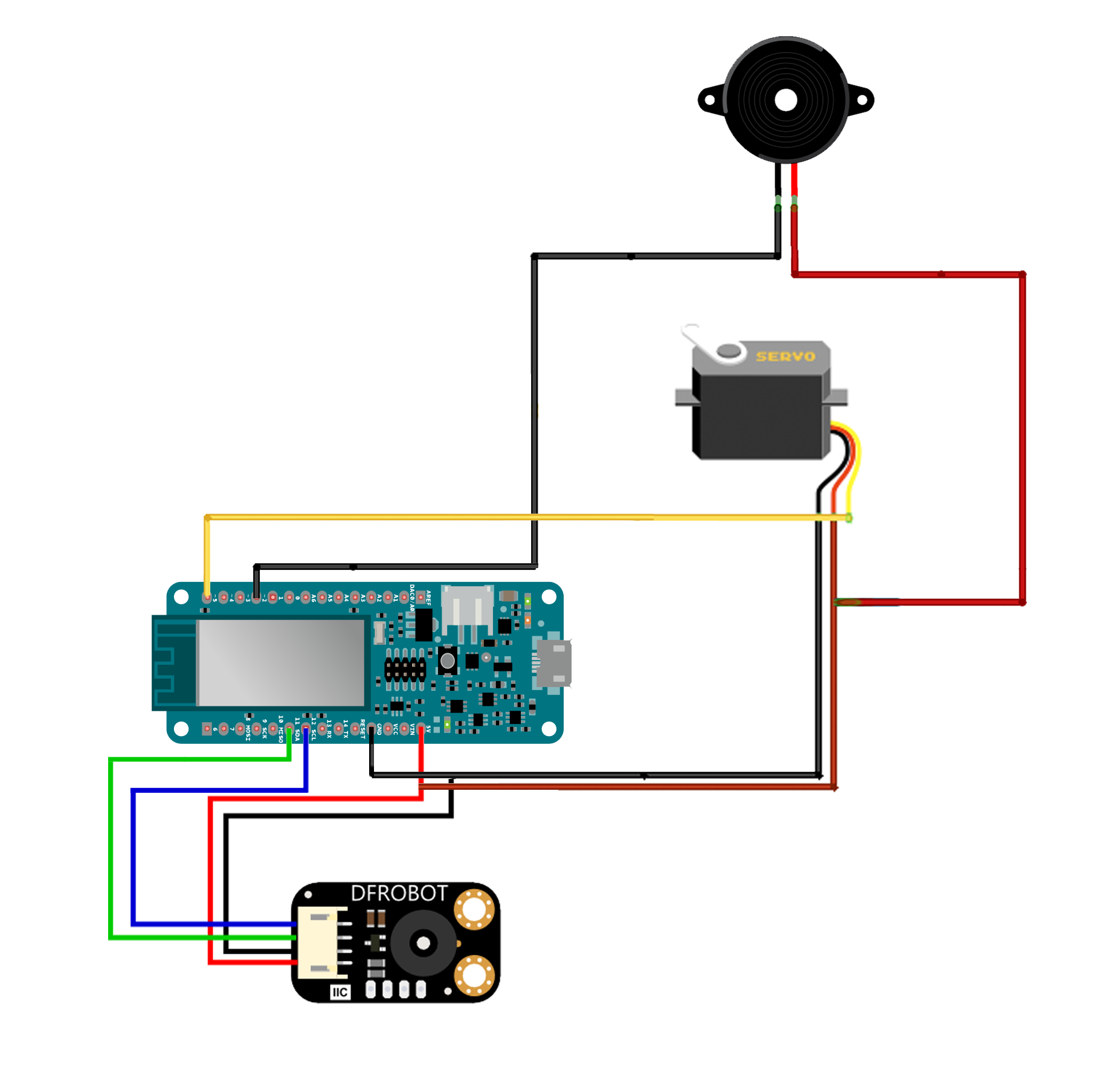

회로도

소스 코드

#include <Wire.h>
#include <Adafruit_MLX90614.h>
#include <Servo.h>

Servo myservo;
Adafruit_MLX90614 mlx = Adafruit_MLX90614();
double temp;
int buzzerPin = 2;

void setup() {
  Serial.begin(115200);
  Serial.println("Adafruit MLX90614 test");
  pinMode(buzzerPin, OUTPUT);
  myservo.attach(5);  // MKR1000 핀 5
  myservo.write(0);   // 게이트 열림 위치
  mlx.begin();
}

void loop() {
  digitalWrite(buzzerPin, HIGH);  // 부저 끄기 (액티브 로우 가정)
  myservo.write(0);               // 게이트 열림

  temp = mlx.readObjectTempF();   // 화씨 온도 읽기

  if (temp > 90) {  // 임계값: 90°F ≈ 32.2°C (코드상 99°F 의도이나 90으로 설정됨)
    Serial.println("HIGH TEMPERATURE");
    digitalWrite(buzzerPin, LOW);  // 부저 울림
    myservo.write(95);             // 게이트 닫힘
    delay(1000);
  }

  Serial.print(temp);
  Serial.println("*F");
  Serial.println();
  delay(500);
}

참고: 코드상 임계값이 90°F로 되어 있으나, 설명에는 99°F(37.2°C)라고 되어 있습니다. 실제 적용 시 if (temp > 99)로 수정하거나 섭씨 기준 mlx.readObjectTempC() > 37.2로 변경하세요.

회로도

결론

자동 체온 검사 게이트를 저비용으로 구현했습니다. 열화상 카메라 대비 경제적이면서도 기본적인 발열 선별 기능을 제공합니다. 추가 개선으로는 와이파이 연동(원격 모니터링), 데이터 로깅, 더 정교한 임계값 설정 등이 가능합니다.
